Bill maar dan iets anders PM.Bill

[Ah!buis]

Je kunt zoiets proberen https://www.eoo-bv.nl/wissel-spanning/8 ... c-mkp.html
Niet over de schakelaar maar op de 230V aansluiting van de trafo.
En de buis is baksteen rood niks gay, wel vrolijk
Anne

[Ah!buis]

Was dubbel, nog steeds ... vinkje verwijder,verzend ...mag niet
Anne

[OpaBert]

Je kunt zoiets proberen https://www.eoo-bv.nl/wissel-spanning/8 ... c-mkp.html
Niet over de schakelaar maar op de 230V aansluiting van de trafo.
En de buis is baksteen rood niks gay, wel vrolijk
Anne

Verdorie heb ik Mn roze bril nog op ?
OK over de aansluiting van de trafo ,
Heb hier ergens dat anders gezien

[OpaBert]

Je kunt zoiets proberen https://www.eoo-bv.nl/wissel-spanning/8 ... c-mkp.html
Niet over de schakelaar maar op de 230V aansluiting van de trafo.
En de buis is baksteen rood niks gay, wel vrolijk
Anne

Verdorie heb ik Mn roze bril nog op ?
OK over de aansluiting van de trafo ,
Heb hier ergens dat anders gezien

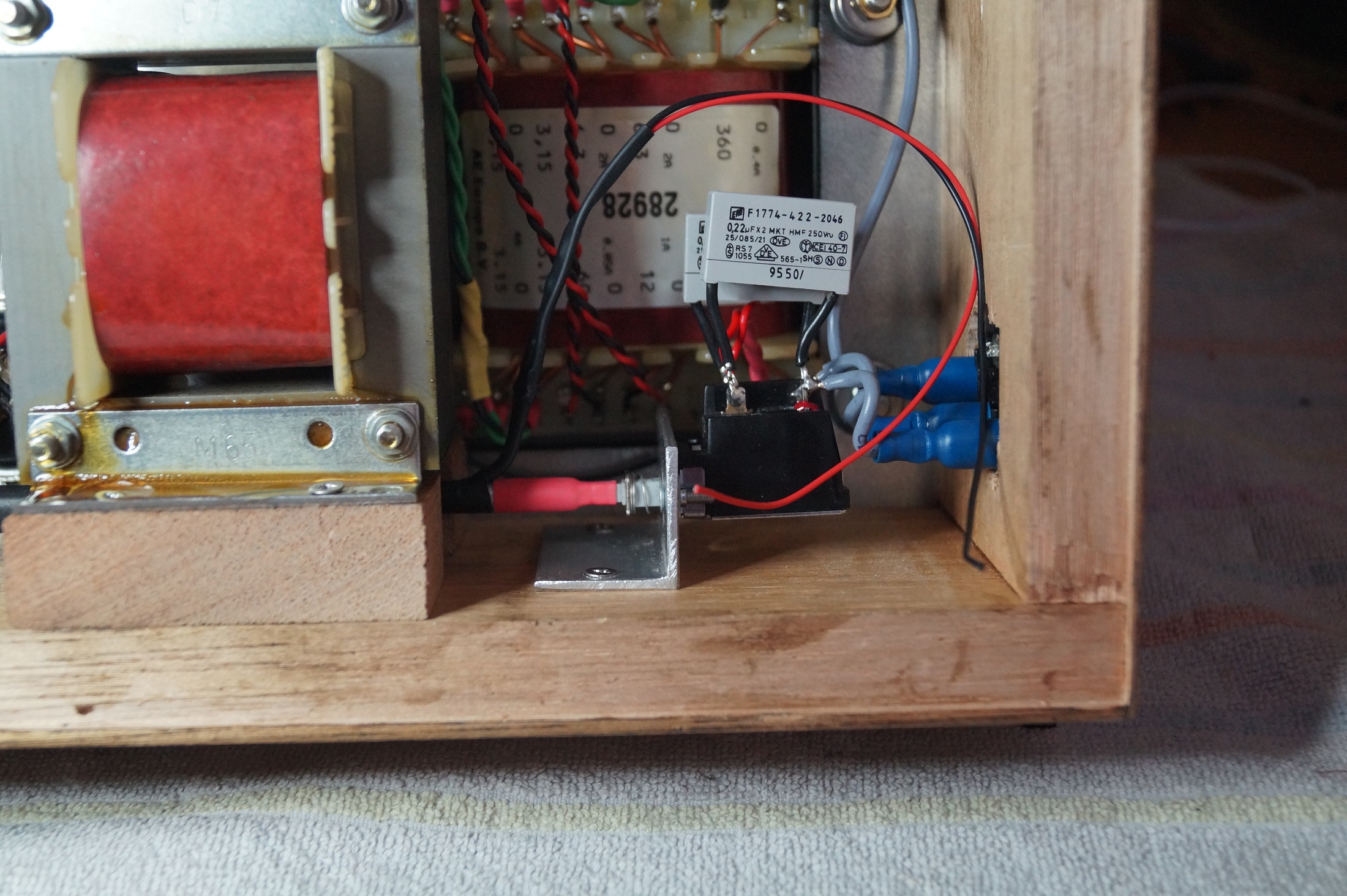

Is bij Mn bouwmaatje met billen
download/file.php?id=123626&mode=view
Dat is hier toch over de contacten ? 220 Nf of zie ik dat fout .
Nee , dat zie ik goed want hij heeft er twee op zijn dubbelpolige schakelaar
Gaat dit narigheid geven ? Dan moeten we Peter even inlichten

[democles]

Nee, die twee zijn tegen het inbranden van de schakelcontacten,gaat de schakelaar in theorie langer mee

[OpaBert]

Nee, die twee zijn tegen het inbranden van de schakelcontacten,gaat de schakelaar in theorie langer mee

OK Zo had ik dat ook gedacht Peter om de vonk over de Contacten te verminderen
220Nf is dacht ik erg veel maar het is met 2 in serie
110 nF =xoc 1/ ( 2xpixFxC) gewoon online calculator gebruikt.
Ben te lui om het uit te rekenen
28K I=U/R 8mA is 1.8 Watt verbruik ook als hij uit staat Niet gevaarlijk in je vingers
Maar het kan best kietelen
Maar Best wel veel
Die R is iets groter de weerstand van de trafo komt er nog bij
Maar het zal er niet veel vandaan zitten
Als dat zelfde kan door die C over de trafo te plaatsen dan is dat een stuk beter immers die staat achter de schakelaar
Als dat het zelfde doel en functie heeft natuurlijk , dat ik niet appels met spruiten vergelijk eh Peren
Ff w88 wat Anne daar over zegt

[Ah!buis]

Als je de versterker uitschakeld onderbreek je de stroom door een zelfinduktie (soms niet, als de stroom perongeluk net op de nuldoorgang uitzet), daar houdt hij niet van (zoals de hond van Martines buren).Krijg je een vonk over de schakelaar.Een C over de schakelaar zorgt voor een doorgang door op te laden.Maar een C over de trafo doet dat ook.
Met een C over de schakelaar blijft er stroom lopen met versterker uit.Als je dan de stekker eruit trekt kun je nog een tik van de stekkerkontakten krijgen (tenzij een ontlaadweerstand over de C).
De C over de trafo zorgt voor extra verbruik als ie aan staat.Geen spanning meer op de stekker.
Kies maar ...
Anne

[OpaBert]

Als je de versterker uitschakeld onderbreek je de stroom door een zelfinduktie (soms niet, als de stroom perongeluk net op de nuldoorgang uitzet), daar houdt hij niet van (zoals de hond van Martines buren).Krijg je een vonk over de schakelaar.Een C over de schakelaar zorgt voor een doorgang door op te laden.Maar een C over de trafo doet dat ook.
Met een C over de schakelaar blijft er stroom lopen met versterker uit.Als je dan de stekker eruit trekt kun je nog een tik van de stekkerkontakten krijgen (tenzij een ontlaadweerstand over de C).
De C over de trafo zorgt voor extra verbruik als ie aan staat.Geen spanning meer op de stekker.
Kies maar ...
Anne

Super Anne
welke waarde ? 220 100 of 0,047 nF ?
Sorry had je al gezegeven in die link naar EOO 47Nf dat moet ik wel hebben liggen hoef ik niet te kopen

[OpaBert]

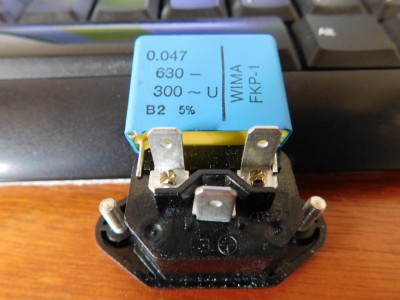

Deze zal toch ook goed zijn Anne
En daar past hij mooi vind ik

[Edwin68]

Als ik mij niet vergis zit hij dan aan de verkeerde kant van de schakelaar

[OpaBert]

Als ik mij niet vergis zit hij dan aan de verkeerde kant van de schakelaar

Verhip je hebt gelijk

Soms denk ik niet na
heb me te pletter gezocht in een plastic kist 40x30x30 cm met film condensators Elco,s uit vervlogen tijden , deze passen ook niet meer op een printje van nu maar in zulke gevallen past het nog wel
Ik heb die box al 200 keer opgelicht om iets te pakken wat er niet in zat
Begin dat zat te worden.

Ik heb nog elco,s 385 volt 50 uF van Valvo NIEUW ,
Geen schroef verbinding !
Deze stonden op een print stonden gesoldeerd Van die bruine pertinax print .Troep
Ik weet nog dat ik ze eraf sloopte voor hergebruik.paar keer heen en weer wrikken en dan brak die printplaat eromheen.
Ze zijn net zo groot als die 500 volt 500 uF van JJ

Met schroef verbinding heb ik ook nog nieuw in doosje 32uF uF Werkspanning 350 of 400 volt
Meten nog goed . Compleet In doosje , smoezelig dat wel ,
ruiken naar een huis wat in de fik heeft gestaan.
zo ruikt dat karton iig van het originele doosje.
Zal ze maar eens in de kliko gooien , het ligt alleen maar stof te verzamelen ,

[Edwin68]

Soms is het hebben van veel spullen ook wel een last

[Ah!buis]

Wat teveel mooi weer geweest denk ik , de fut is er nogal uit, moe van niks
Maar ik doe m'n best Volgende dagen koeler en nat, lekker binnen blijven


Deze zal toch ook goed zijn Anne

Is wel niet voor op 't net bedoeld maar lijkt me wel goed.
Zit daar idd niet goed.
Anne

[OpaBert]

Wat teveel mooi weer geweest denk ik , de fut is er nogal uit, moe van niks
Maar ik doe m'n best Volgende dagen koeler en nat, lekker binnen blijven

Deze zal toch ook goed zijn Anne

Is wel niet voor op 't net bedoeld maar lijkt me wel goed.
Zit daar idd niet goed.
Anne

De leeftijd gaat mee tellen Anne
Maar we blijven volhouden
Ook Mn lief die zo taai is als een winnaar van de Tour en daarna nog een triatlon doet moet hulp vragen

[OpaBert]

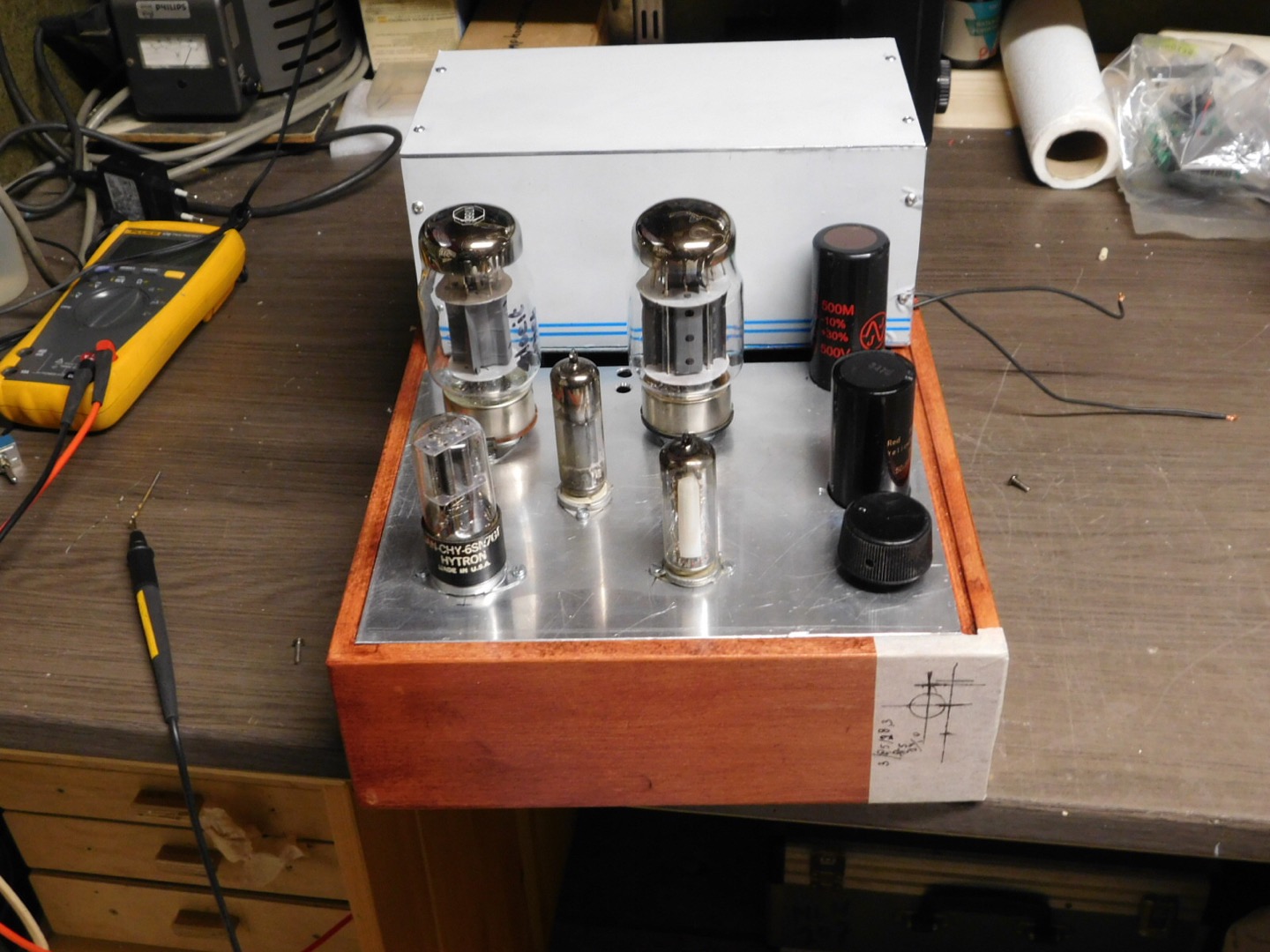

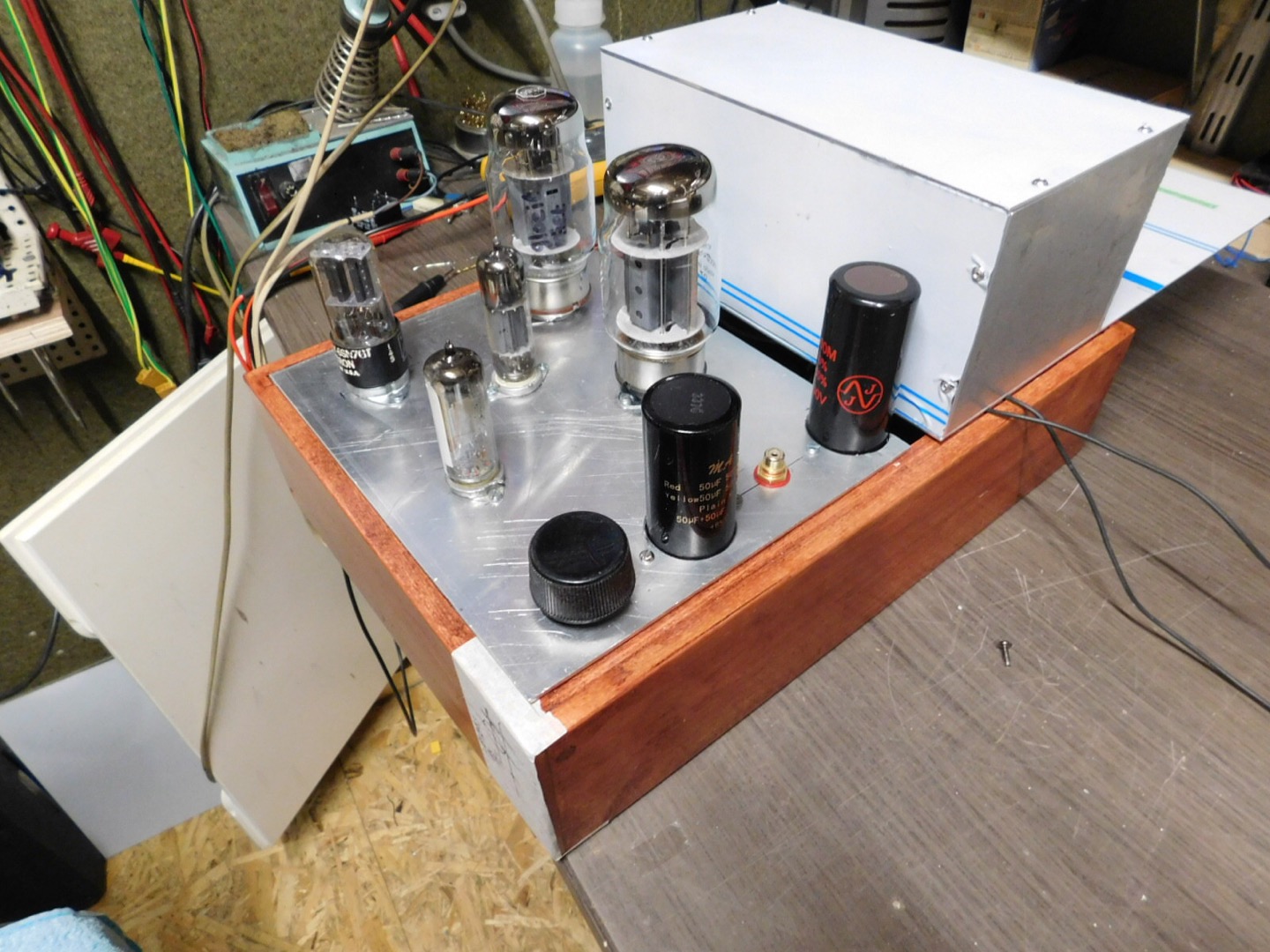

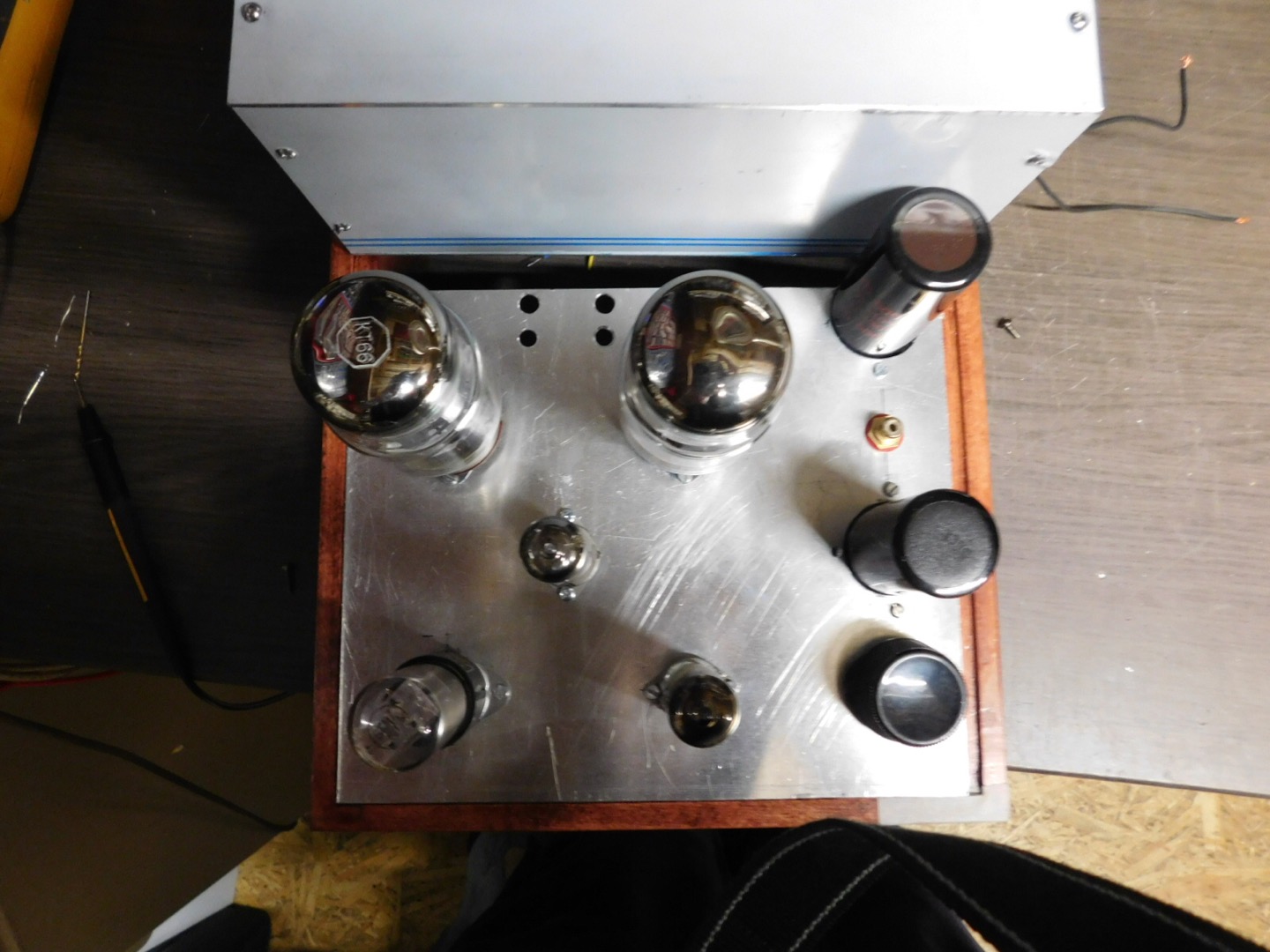

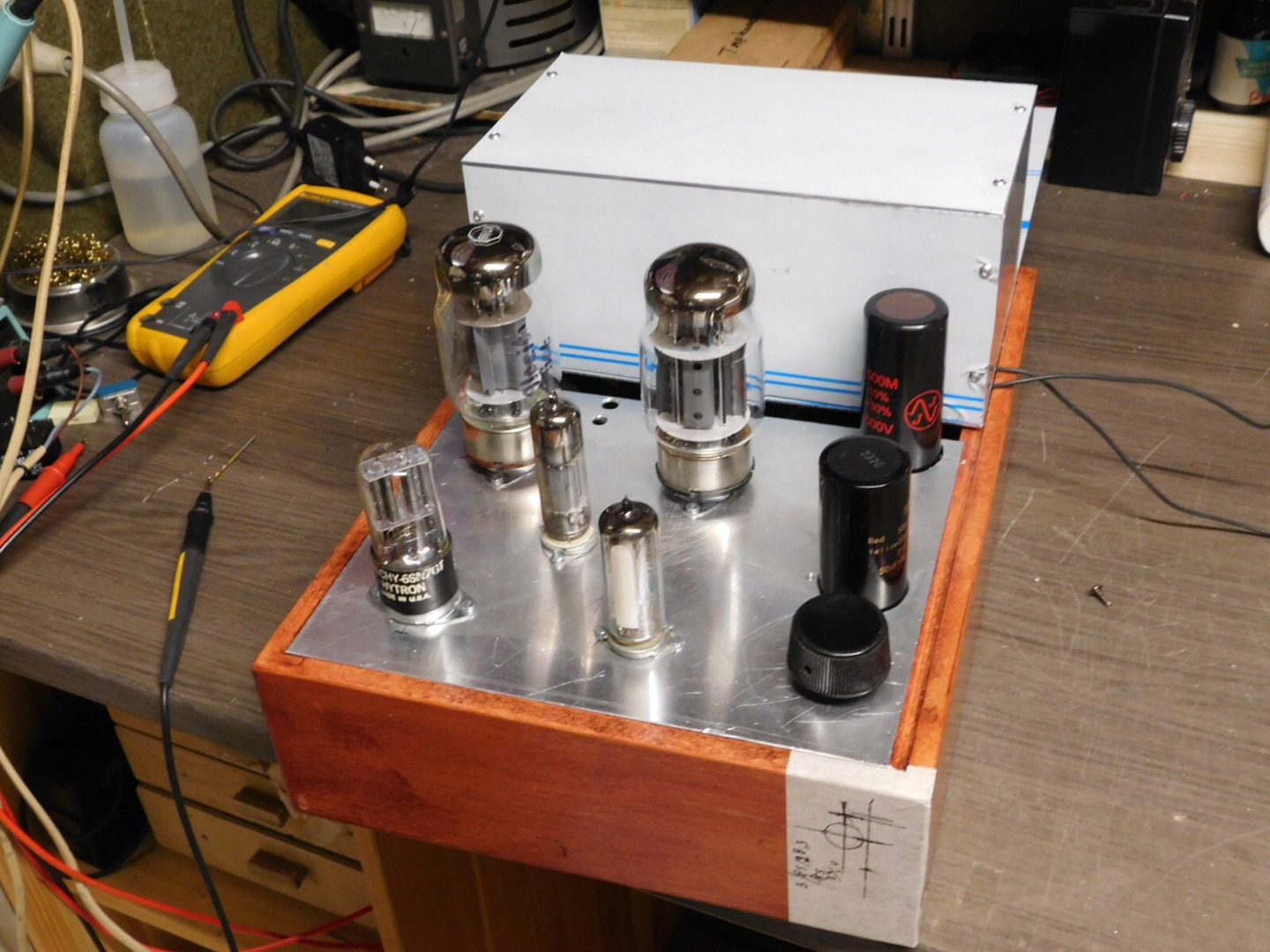

Ik heb een stukje aluminium verder verziekt
Gewoon om een goed beeld te krijgen hoe het Smoelt .
Ook kan ik nu alle onderdelen passen
Het is iets te klein maar het doel is bereikt ik kan daar over heen kijken .
Ik heb nu een goed zicht hoe het eruit gaat zien
Bepalen waar draadsteuntjes moeten komen en vooral moet er nog geboord worden.

De 4x 15K R9 -R10 - R11 en de R8 weerstand aan de 6N6P worden 2x 30K 10 Watt metaal Goudkleurige
Ook R8 en R13 worden 10 Watt metaal goudkleurige weerstanden

R13 wordt 30K i.p.v. 27K er zit 100K mee in serie 127K dus of 130K is minder dan 3% afwijking
met een parallel weerstandje eraan te laten bungelen is dat eventueel aan te passen .
Die metalen weerstanden vind ik fijn Die je vast zet met 2 boutjes
R8 blijft 3K3 Anne , Ik hoorde je al denken
En hangen dus niet aan de soldeer verbinding te bungelen ( zwaar overdreven )
En een beetje Bling Bling onder de motorkap is ook leuk voor de bouwer
Maar zover ben ik nog niet.

[Edwin68]

Mooie opstelling zo Bert, ziet er goed uit.

[OpaBert]

Ik hoop morgen wat componenten een plekje te geven
Wil het strak erin hebben

[democles]

Waarom de ingang niet bij de ingangsbuis i.p.v. tussen de voeding?

[OpaBert]

( Te ) weinig plaats en of er nu uitwendig een meter kabel aan zit of inwendig
Onderin bij de EM en 6J6 loopt ook de 6.3 Volt daar wilde ik weg blijven
En ik wil die VU meter goed kunnen zien.
Door dat de houten omlijsting 11 mm onder het aluminium zit is daar minder plaats als het lijkt
En je wil de ingang kabels uiteindelijk toch achter hebben , uit het zicht.
De 2 versterker is in spiegel , de 2 ingangs kabels lopen over het houten randje verder naar achter.
Ik vond het het een goede oplossing
Edit
Kan ook achterop de behuizing Transformatoren
Peter
Voorlopig denk ik dat die plaats die ik gekozen had niet verkeerd

[OpaBert]

:think
X

[Ah!buis]

Gaat hier goed vooruit zo te zien
Allen die twee zwarte buizen bovenop
Anne

[OpaBert]

[OpaBert]

Potverdorie jij bent weer helemaal de oude met dat buitje regen

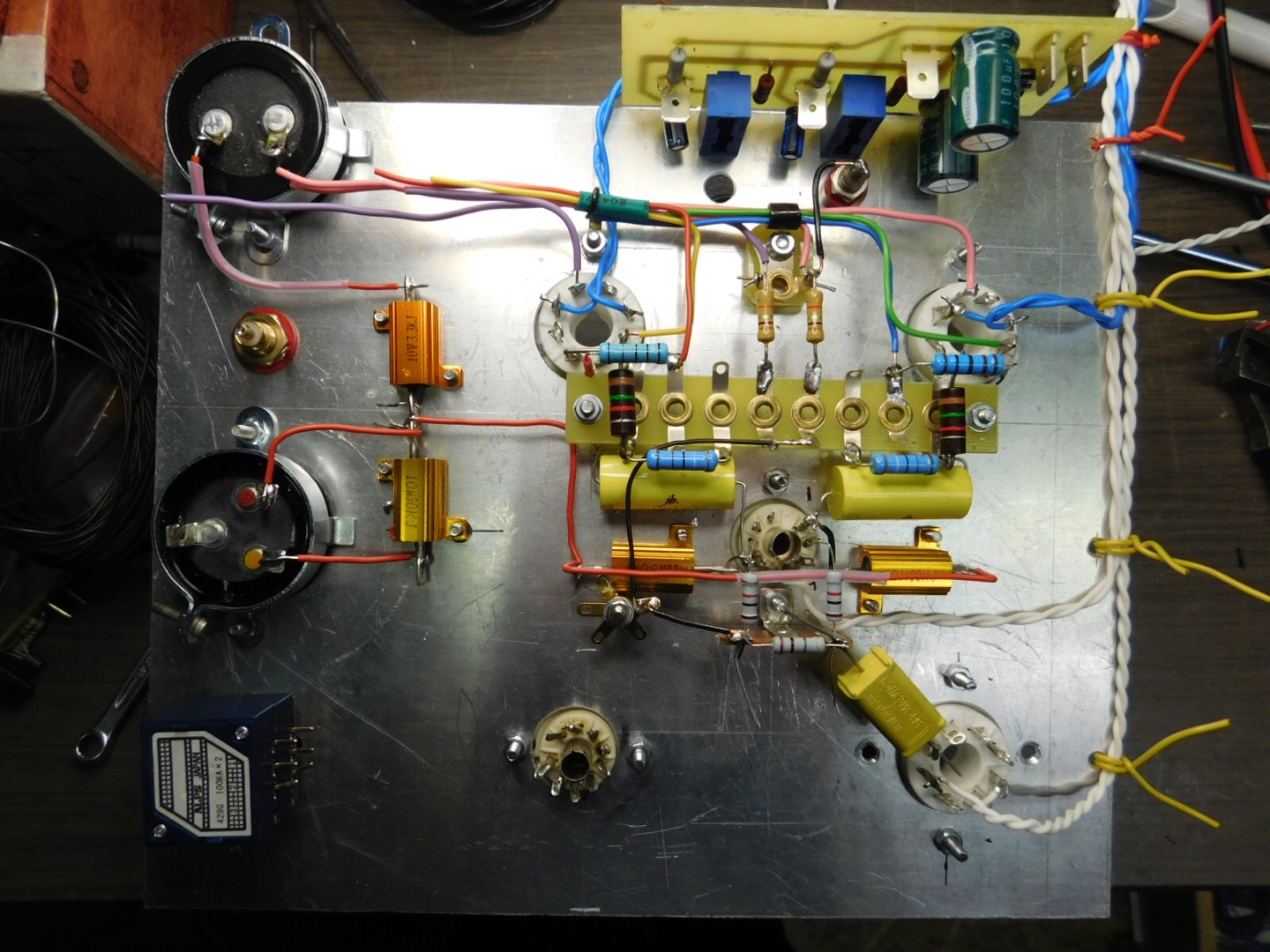

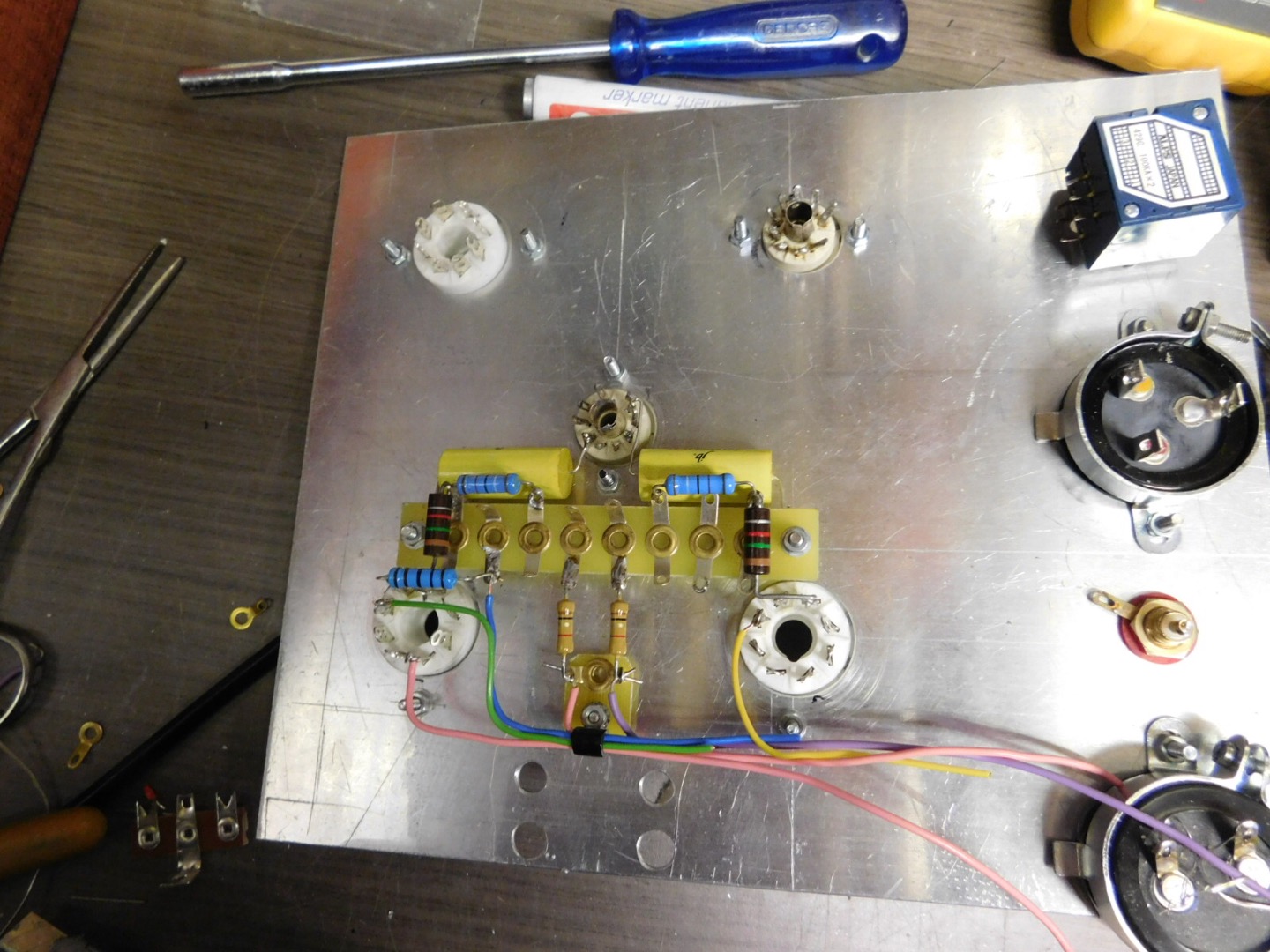

Ik heb nog wat meer gedaan Anne.

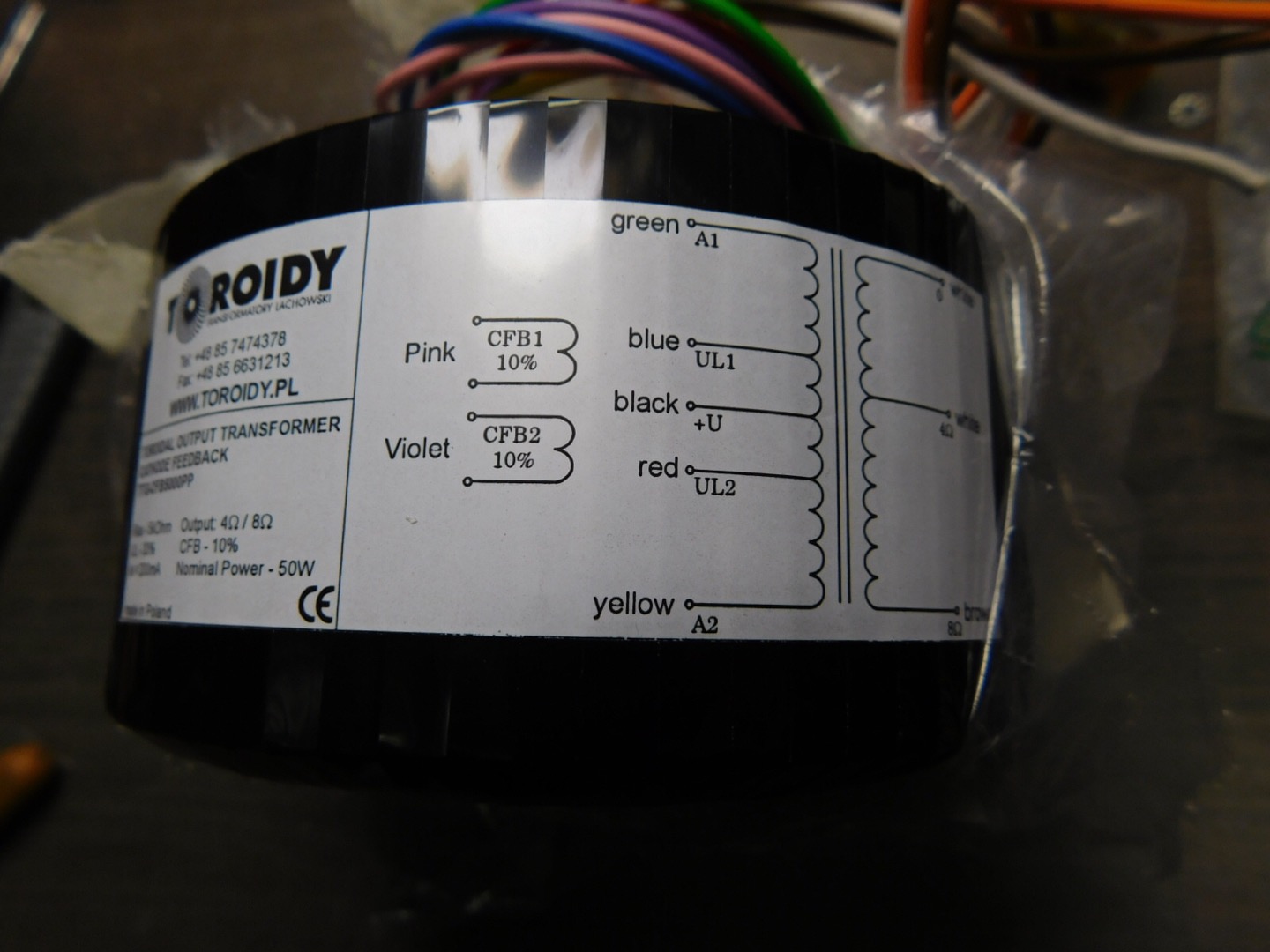

De draadjes zitten er alleen om te zien en te bepalen waar ik vast moet zetten en de kleur aangehouden van de UGT
Beter op dit proefplaatje een gaatje te weinig of te veel
Ook kunnen we zien of met betrekking bedrading plaatsing van componenten er iets fout dreigt te gaan.
Het moet strak , degelijk , en eigenlijk PERFECT. of bijna dan eruit zien en werken
Ik wil geen rommelbak met allerlei loshangende bedrading

[OpaBert]

Edwin heeft het schema verder aangepast aan de hand van mijn wijzigingen

Billy%20Jean.pdf

(131.54 KiB) 69 keer gedownload

En ik ben de proefopstelling aan het invullen

[Edwin68]

Mooi strak montagewerk Bert, gaat lekker zo.
