Betaalbare buizen phono pre?

[ray5150]

Och, 1N4007, 100 uF elkootjes en ontkoppel C'tjes zijn onderhand zo goedkoop dat het de moeite niet loont om ze te laten vervallen...

[Ah!buis]

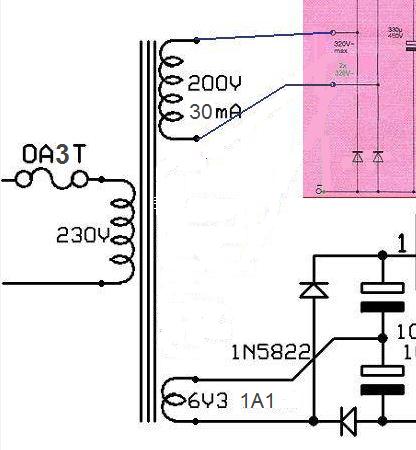

Kan nog wat bespaard op de trafo
Deze kan nog net,

Wel weer twee diodes erbij

Anne

[ray5150]

Doe maar weer duur, weer 40 eurocent uitgegeven.

[Ah!buis]

Doe maar weer duur, weer 40 eurocent uitgegeven.

Wel zo weer terugverdiend, kleinere trafo = kleiner (goedkoper) kastje
Anne

[SSassen]

Het is hobby he heren, mag best wel wat kosten.

[KoenVW]

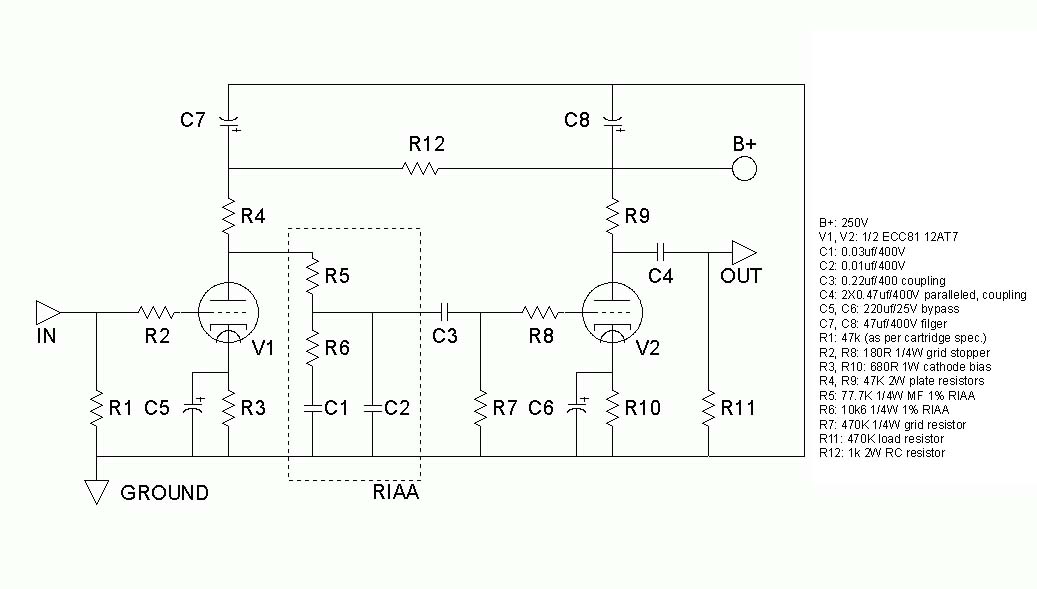

Het mag inderdaad ook wel iets kosten! Ik heb nog een schematje gevonden op basis van de phonoclone die ik eerder gevonden had. Alleen bij deze versie zijn de buizen vervangen voor de ECC81/12at7 die een wat hogere gain zouden moeten hebben.

Weet iemand trouwens waar ik betaalbare transformatoren kan vinden voor buizenversterkers?

[ray5150]

Zoals Anne al aangaf :

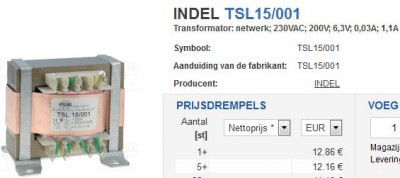

http://www.tme.eu/gb/details/tsl15_001/ ... ing/indel/
en : http://www.tme.eu/nl/details/tsl40_002/ ... ing/indel/

Goedkoper dan dit ga je het niet vinden...ik kwam deze nog tegen, ruim 2 x keer zo duur : http://www.newtone-online.nl/catalog/pr ... cts_id=687

[Ah!buis]

Het mag inderdaad ook wel iets kosten! Ik heb nog een schematje gevonden op basis van de phonoclone die ik eerder gevonden had.

Die phonoclone is idd niet zo moeilijk maar versterkt erg weinig.
Als je denkt aan iets van 400mV genoeg te hebben, waarom niet.

Alleen bij deze versie zijn de buizen vervangen voor de ECC81/12at7 die een wat hogere gain zouden moeten hebben.

Kan me voorstellen dat een ieder de ECC83 gebruikt om de benodigde versterking te behalen.

Echter een ECC81 blijft in een schakeling niet ver achter.
Bovendien loopt er wat meer stroom, de uitgangsimpedantie is lager,
dus een buffer kan in veel gevallen achterwege blijven.

Weet iemand trouwens waar ik betaalbare transformatoren kan vinden voor buizenversterkers?

http://www.tme.eu/nl/details/tsl40_002/ ... ing/indel/ http://www.tme.eu/nl/details/tsl15_001/ ... ing/indel/
Anne

[b_force]

Jaaaaaaaren geleden ooit eens wat gespeeld met RIAAtjes.
Zie; http://forum.zelfbouwaudio.nl/viewtopic.php?f=7&t=12906
Zeg niet dat het de mooiste oplossing is (ik zou het nu compleet anders doen)

Dit project lijkt er ook wel een beetje op:
http://valvewizard.co.uk/phonopcb.html

Misschien brengt het mensen op ideeën

[ds23man]

Jaaaaaaaren geleden ooit eens wat gespeeld met Ria

Zeg niet dat het de mooiste oplossing is

Misschien brengt het mensen op ideeën

En wat vond ze er zelf van?

https://www.google.nl/search?q=ria&biw= ... 8Q_AUIBigB

[b_force]

Jaaaaaaaren geleden ooit eens wat gespeeld met Ria

Zeg niet dat het de mooiste oplossing is

Misschien brengt het mensen op ideeën

En wat vond ze er zelf van?

https://www.google.nl/search?q=ria&biw= ... 8Q_AUIBigB

https://en.wikipedia.org/wiki/RIAA_equalization

[MarcelvdG]

Weet iemand trouwens waar ik betaalbare transformatoren kan vinden voor buizenversterkers?

Radio Twenthe in Den Haag, ook een goed adres voor buizen, buishouders, germaniumtransistoren uit de jaren vijftig, trilleromvormers enzovoorts.

En verder heb je de beurzen van de Nederlandse Vereniging voor de Historie van de Radio die eens in de drie maanden gehouden worden, de eerstvolgende op zondag 18 december 2016 in Driebergen. Je moet dan wel lid van de NVHR zijn of worden (dat kan ter plekke).

[ray5150]

Radio Twenthe in Den Haag, ook een goed adres voor buizen, buishouders, germaniumtransistoren uit de jaren vijftig, trilleromvormers enzovoorts.

Ik betwijfel of dat een handige zaak is voor de TS. een webshop hebben ze niet, en 80 % van het assortiment is zwaar antiek.
Toegegeven, als je graag buizenradio's opknapt ben daar je in de hemel, maar ik denk niet dat Koen zit te wachten op 30 jaar oude elco's en pertinax buisvoeten...

[b_force]

Wat voor trafo zoek je? Enkel voeding?
Dan gebruik je toch gewoon back-to-back oplossing?
Voor een buizen pre kun je zelfs een leuke boost converter gebruiken

Dit is ook een uitermate geschikte trafotje:
https://www.tube-town.net/ttstore/Trans ... :2358.html

Moet je alleen de gloei stromen even taktisch kiezen.

[Ah!buis]

Dan gebruik je toch gewoon back-to-back oplossing?

Of je dan goedkoper uit ben dan met dat Poolse ding van rond 18€ en dan de grotere kast

Voor een buizen pre kun je zelfs een leuke boost converter gebruiken

Dit is ook een uitermate geschikte trafotje:
https://www.tube-town.net/ttstore/Trans ... :2358.html

Mooi voor een buffertje/lijnversterker, maar wat weinig voor een RIAA.
Anne

[ray5150]

Op zich een mooie trafo, maar ik zie het bezwaar dat het een PCB uitvoering is, dat bemoeilijkt weer de montage.
Het model waar Anne mee aan kwam zetten is voor chassis montage bestemd, en derhalve een stuk makkelijker in gebruik.
De maximale (gloei) stroom is ook wat aan de lage kant, eigenlijk zou je er dan twee moeten gebruiken in een dual-mono opzet.
Maar dat kost weer extra ruimte en afvlakking.

[Ah!buis]

Op zich een mooie trafo, maar ik zie het bezwaar dat het een PCB uitvoering is, dat bemoeilijkt weer de montage.

Twee van die trafotjes met de hele zooi op één print, zou nog zo gek niet zijn
Anne

[b_force]

Beetje verder kijken dan de neus lang is:https://www.tube-town.net/ttstore/Trans ... :2192.html

Overigens heb ik al eens eerder die print variant gebruikt.
Het was dan wel een klein beetje "cheaten" door de laatste trap (buffer) door een tor te laten doen. Dan kom je goed uit.
Ook kan ik me herinneren dat hij iets onder gespecd is. Je kan er dus ietsjes meer uitknijpen. Exacte metingen heb ik helaas niet meer.

Ik vind nog steeds een boost converter de meest elegante oplossing
Zoveel stroom heb je nmlk toch niet nodig.

[Ah!buis]

Beetje verder kijken dan de neus lang is:https://www.tube-town.net/ttstore/Trans ... :2192.html

Die is wel geschikt maar kwart duurder dan de TME. En uit Duitsland opsturen, de TME komt dacht ik uit Eindhoven, zal ook wel meer kosten
Anne

[b_force]

Dan gebruik je toch gewoon back-to-back oplossing?

Of je dan goedkoper uit ben dan met dat Poolse ding van rond 18€ en dan de grotere kast Anne

http://www.tme.eu/nl/details/tszz6_12v/ ... tszz7007m/

en voor de hoogspanning:

http://www.tme.eu/nl/details/tez1.5_d_1 ... 15d23012v/

Het hangt een beetje af van de buizen die je gebruikt, maar iets van een 12AX7 heb je wel nodig ivm gain.
Waarom 12V? -> minder brom (lagere gloeistroom, dus lagere koppeling)
Beter nog is gelijkrichten.

Totale kosten; 4,50 euro.
Ik zou alles gewoon netjes op een gaatjes printje frutselen (of eigenlijk gewoon een PCBtje laten maken, dat is tegenwoordig zo goedkoop).

[Ah!buis]

Leuk idee maar wel wat al te licht.Reken bijv. de primaire stroom van een 1,5VA 's uit.
Anne

[b_force]

Sjonge, we vallen wel erg over details hoor.
Het gaat om het idee. Pas aan naar smaak zal ik zeggen.

[ds23man]

Volgens mij gaat het hier inmiddels al twee pagina's over goedkopere trafo's..............

[Ah!buis]

Volgens mij gaat het hier inmiddels al twee pagina's over goedkopere trafo's..............

Niet helemaal allen daarover, maar wel weing vooruitgang
Even gekeken, 48 keer een bericht waarvan maar 3 van Koen, dus maar 2 reakties
En dan blijkt nog dat ie de boel niet eens (goed ?) leest
Pollens, ik word niet goed ! zou Jef vO roepen
Anne

[KoenVW]
