Boxing Day

ovni · Bericht door **ovni** » za 04 jan 2014, 3:14

Filter Versie 3.4

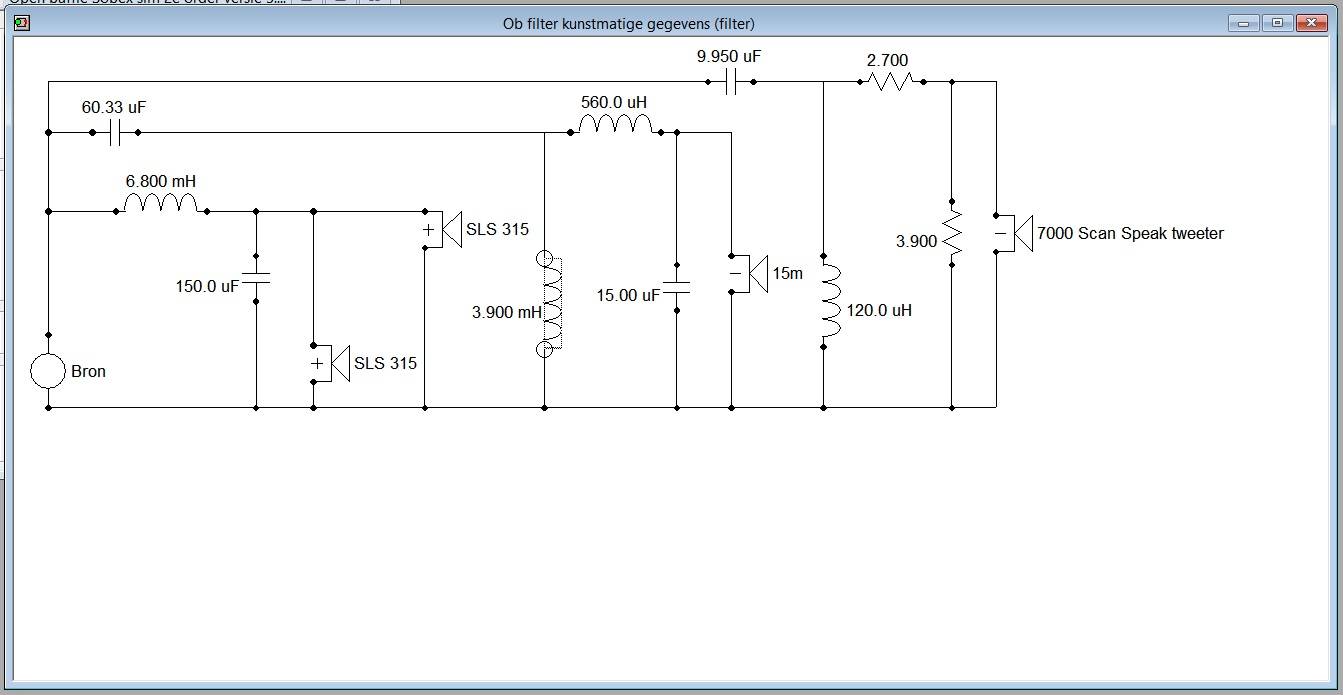

Woofer naar 6.8 mH/ 150 uF (van 3.9/330). Mid naar 60uF/3,9 mH 0.56mH/15uF (van 150/3.9 en .82/12). Tweet 10uF/0.12mH (van 7uF/.27mH)
Meting op circa 2 meter in huis. (exclusief woofer)

Komende week maar even wat anders doen ...

ovni · Bericht door **ovni** » zo 05 jan 2014, 0:47

Filter versie 3.5 .... toch maar even.

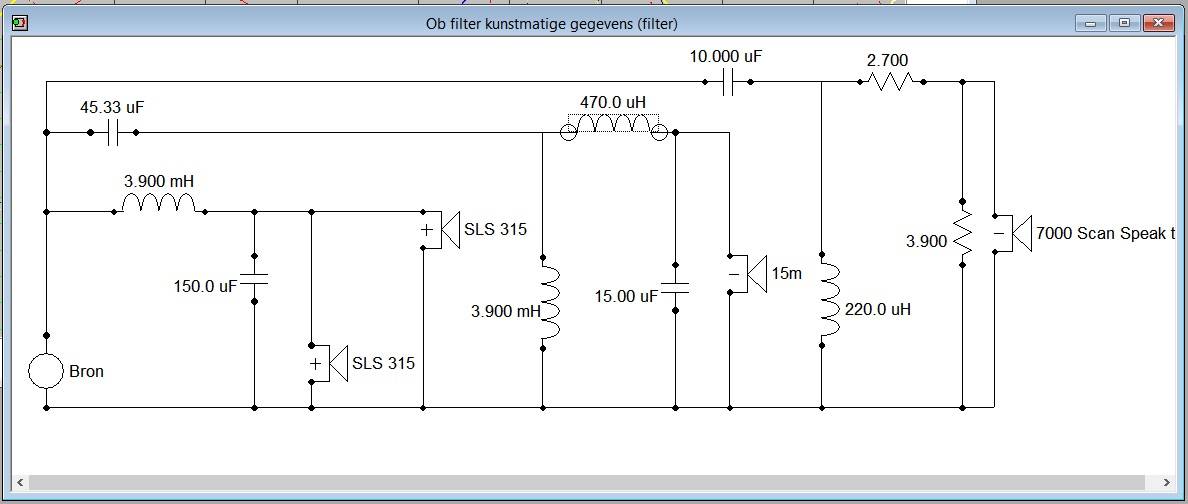

x-over 350 en 3500 hertz
min imp 2.8 ohm

Gemeten op 1.5 meter midden in de woonkamer.

Walt · Bericht door **Walt** » zo 05 jan 2014, 11:59

Die mid heeft nu nogal een bult rond 2 kHz, zou het helpen de seriespoel van 0.47mH te vergroten?

De helling van de mid aan de onderzijde lijkt te steil t.o.v. de helling van het laag, wellicht kun je die spoel van 3.9mH weglaten?

De spoel van de tweeter van 0.22mH vind ik erg klein samen met de 10uF condensator. Wat gebeurt er als je deze spoelwaarde vergroot bijv. naar 0.68mH?

Groetjes Walter

ovni · Bericht door **ovni** » zo 05 jan 2014, 17:17

Dag Walt,

Dat late inkomen van de mid werd niet opgelost door de 3.9 weg te halen. Je meet dan alleen het stuiteren rond de 40/50 Hz van de mid. Denk dat dit komt door de maat van de baffle en dat de speaker in een OB staat.

De mid lijkt op een balans te staan, als de .47 wordt verhoogd wipt hij links omhoog en rechts naar beneden. Draai punt rond de 900Hz. Een wijziging van die .47mH heeft dus invloed op wat er voor en achter moet staan.

Over de Tweet, da's een enorm lastig ding om te temmen door het oplopende hoog. Door de .22 mH gaat het goed. Veel hoger wordt eea een fraaier verloop.

Zal de komende keer dus beide moeten aanpassen ...

Gokje
mid; .68 of .56 mH met 10uF erachter
Tweet 7 á 8 uF met .39mH erachter

Ben vanavond niet thuis dus dat wordt komend weekend ben ik bang.

Ger

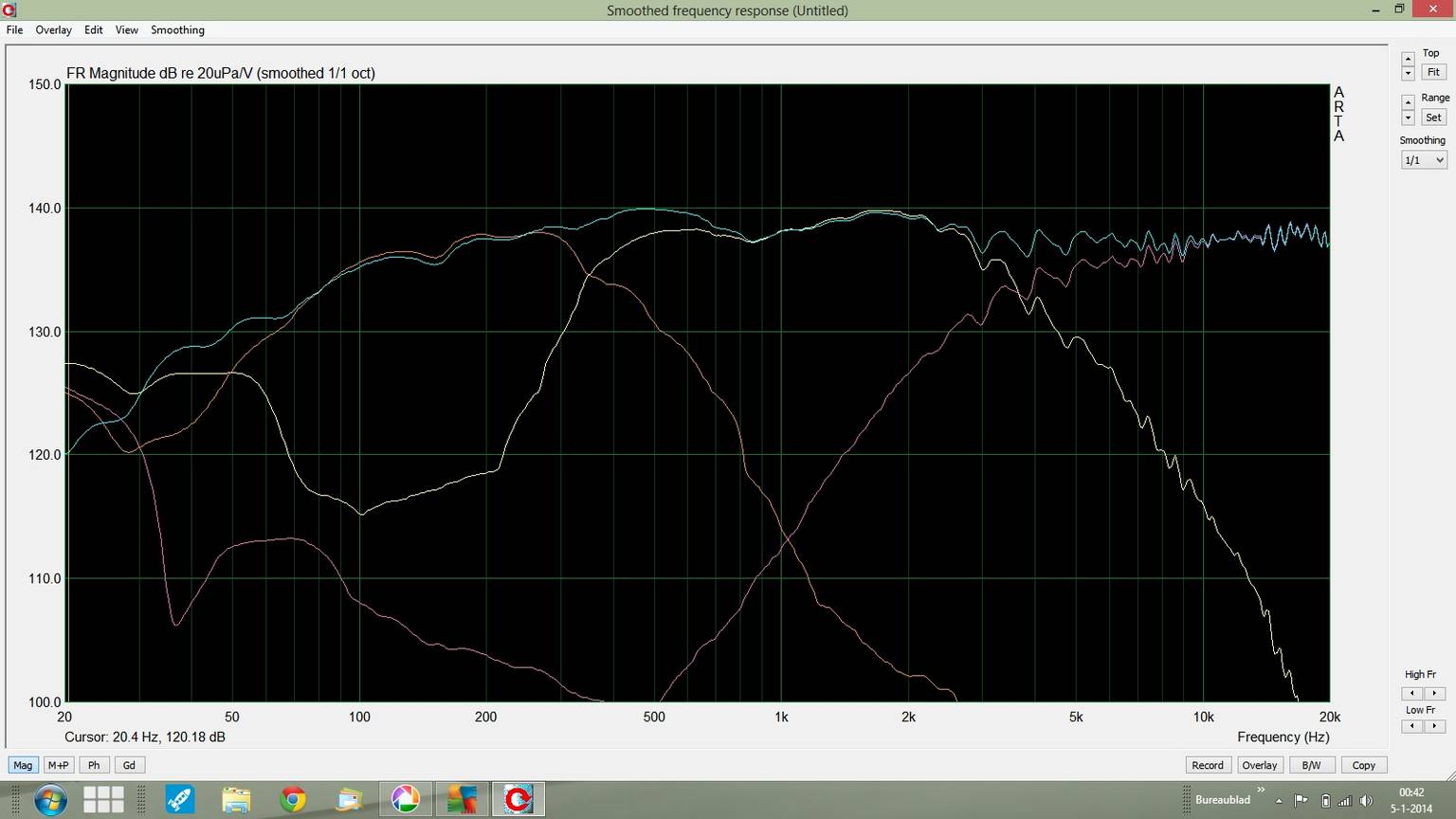

Edit plaatje met edge sim. Deze kennis moet meegenomen worden in combi met het oplopende hoog van de m15 na 1000 Hz

markbakk · Bericht door **markbakk** » zo 05 jan 2014, 22:18

Experimenteer eens wat met een weerstand in serie met de 15µF parallel aan de mid. Hooguit 2Ω2. Vind overigens dat je behoorlijk hoog crosst, ik zou wat lager kiezen (parallelspoel bij tweeter vergroten?).

ovni · Bericht door **ovni** » do 09 jan 2014, 22:24

markbakk schreef:
Experimenteer eens wat met een weerstand in serie met de 15µF parallel aan de mid. Hooguit 2Ω2. Vind overigens dat je behoorlijk hoog crosst, ik zou wat lager kiezen (parallelspoel bij tweeter vergroten?).

Mark,

Het is 0,8 ohm geworden. En de spoel is naar .56 gebracht.

Tevens heb ik een paar zaken flink gewijzigd.

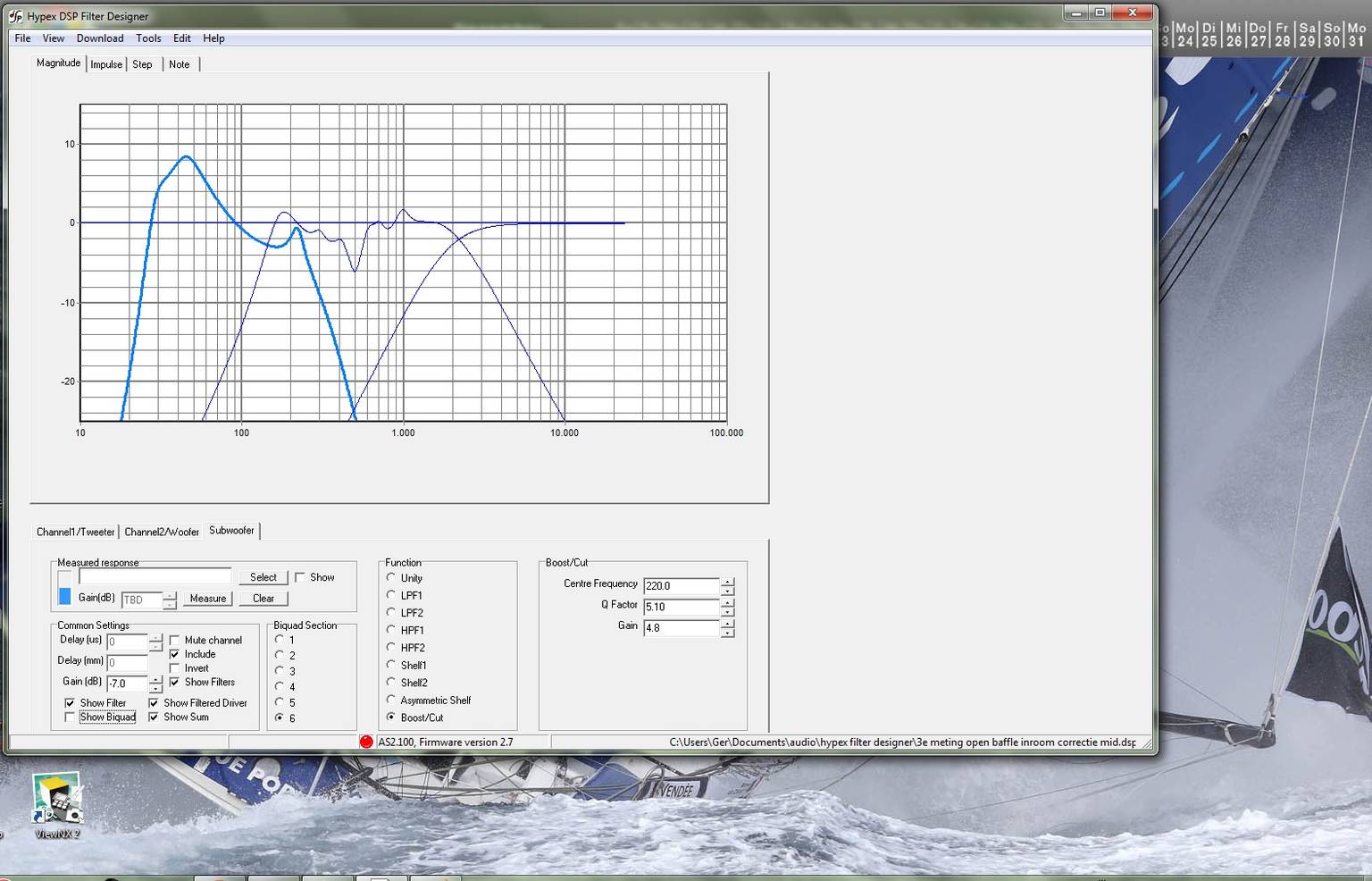

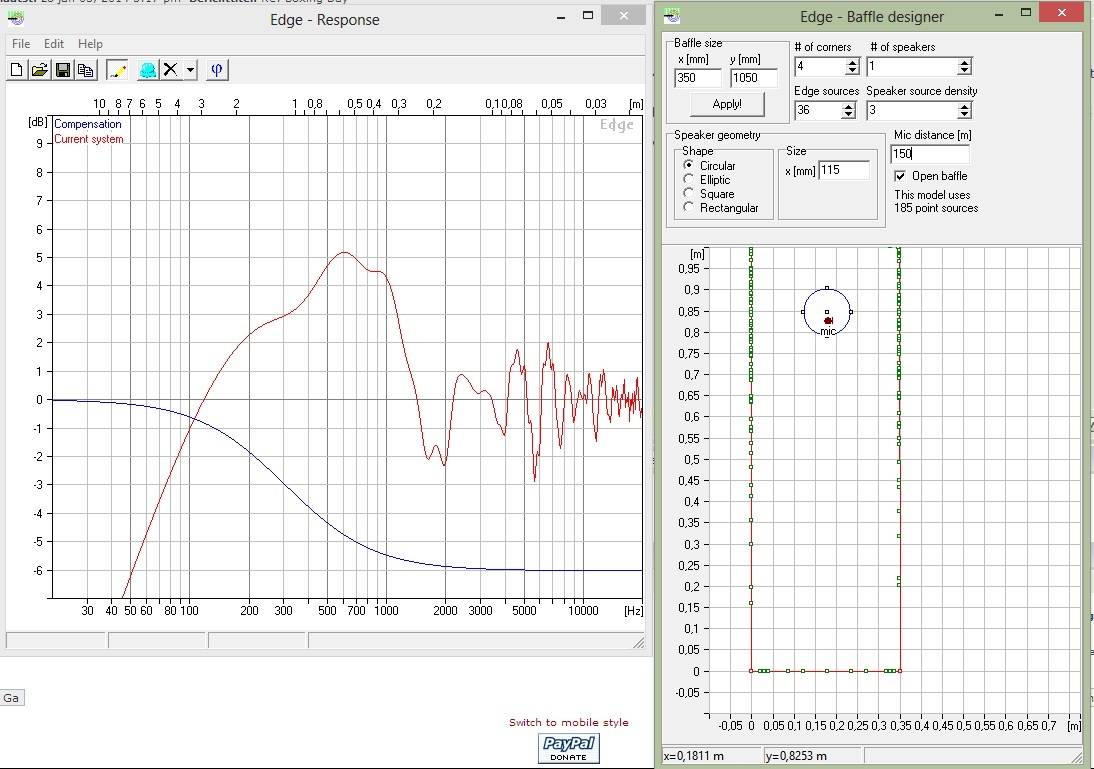

Toen Sobex nog via de dsp werd aangestuurd was de eerste wijziging het aanpakken van bovengenoemd probleem voorspeld door Edge. (Zie plaatje edge en screen shot dsp die ik toevallig had gemaakt.)

Dit los je op door een notch.

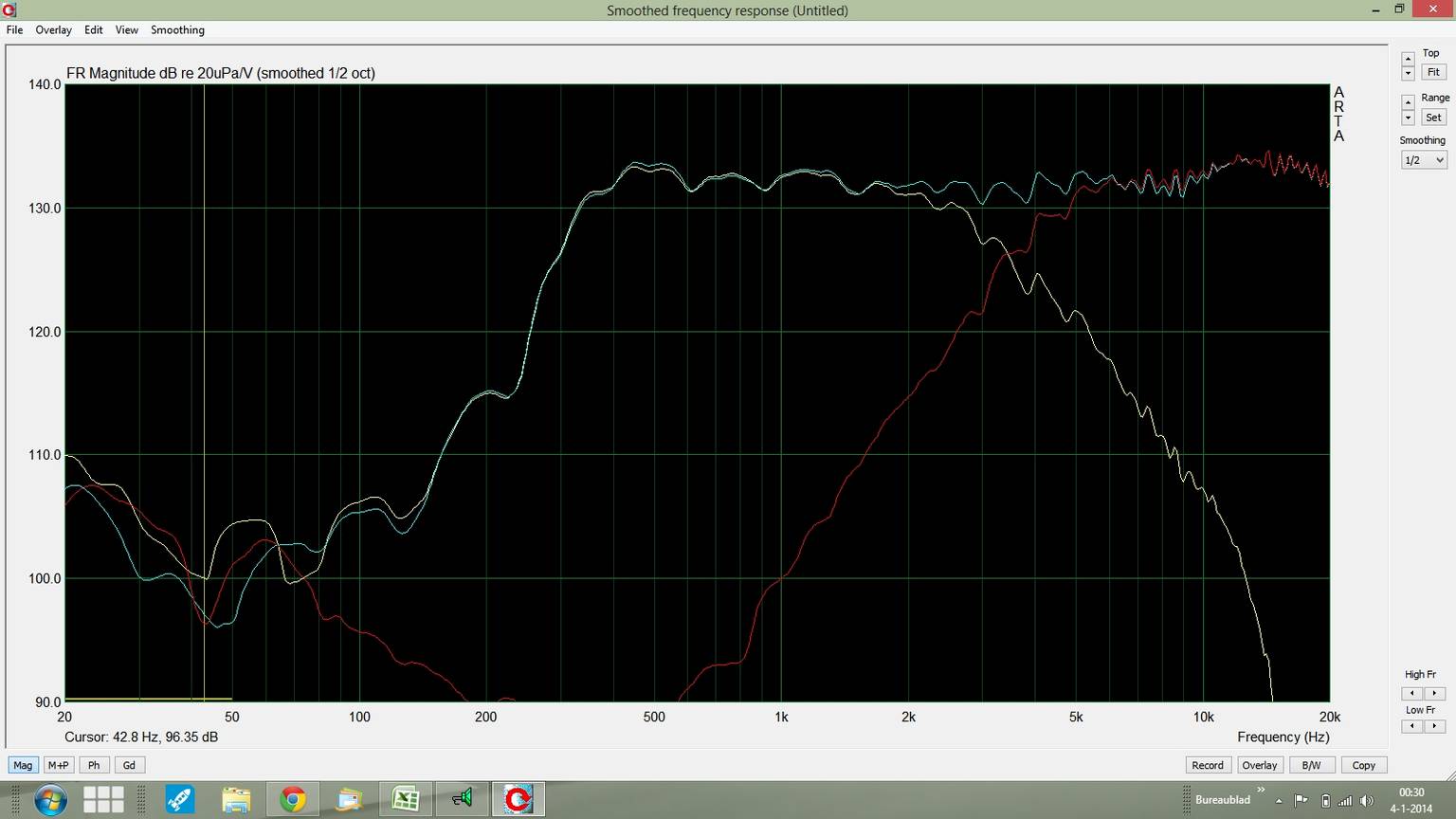

Om wat zinvol te simuleren heb ik van de drie units een 'semi dode kamer' meting gedaan op circa 1,5 meter. Ik weet het, onder de 300 Hz totaal onbetrouwbaar, maar je moet wat. Zie plaatje nulmeting
Via Spl trace frd files gemaakt en deze via klad blok van , naar . bestanden omgezet.
Ingeladen in Speakerwork shop.

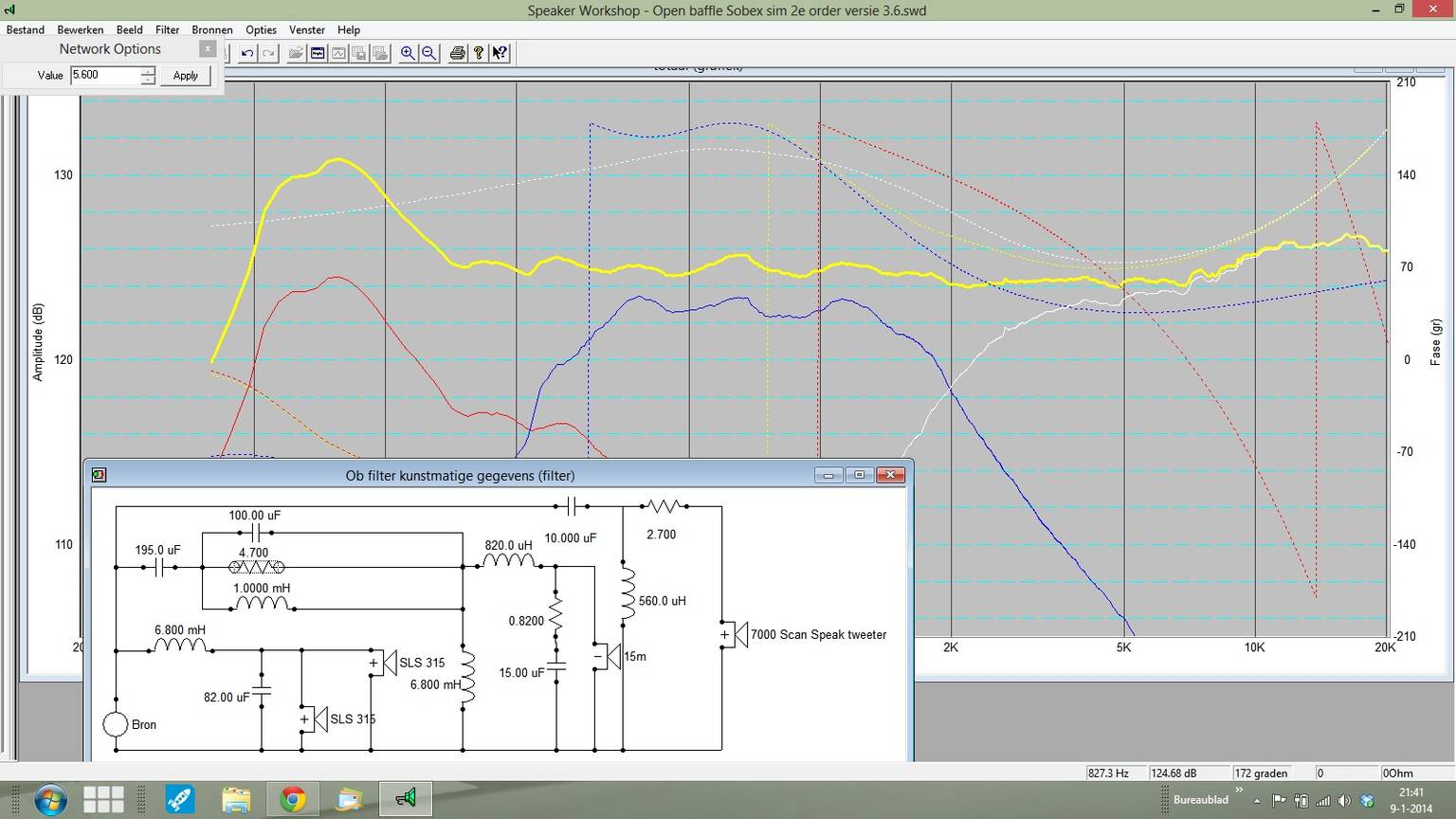

Vervolgens een filter met een Notch ontworpen. Zie voorspelling filter versie 3.6

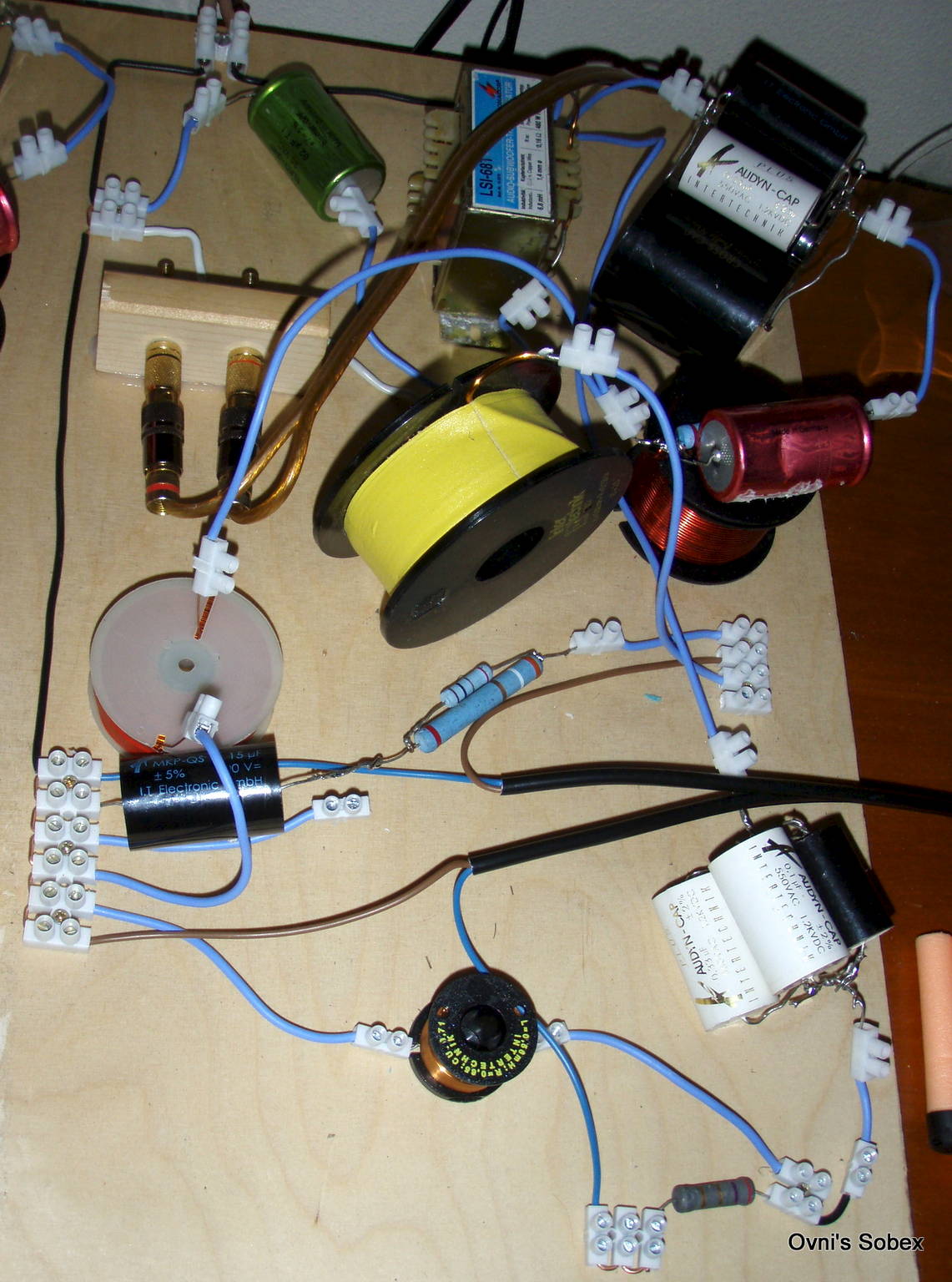

Filtertje meteen in stereo gebouwd. Zie filter 3.6 op proef plank.

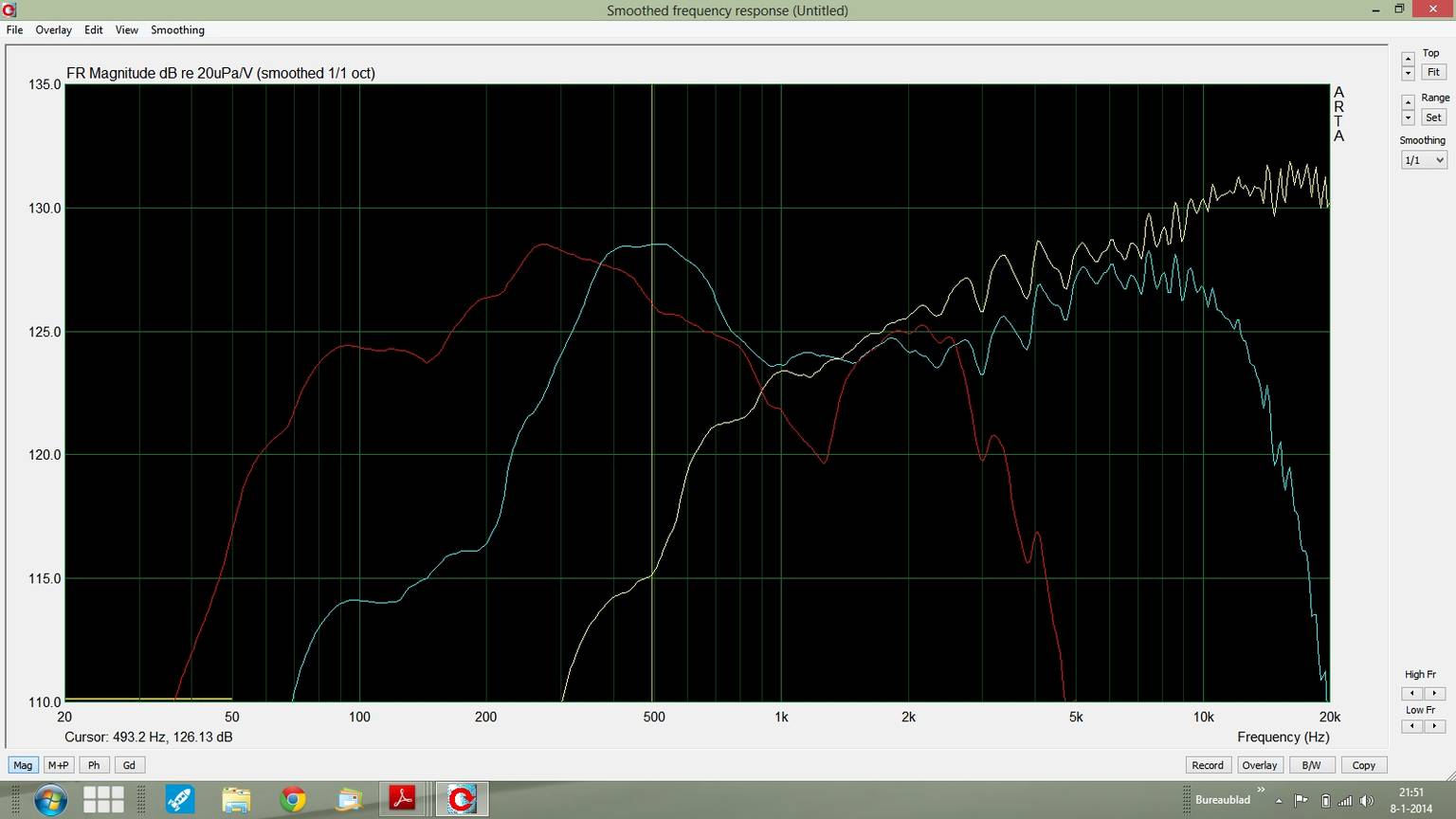

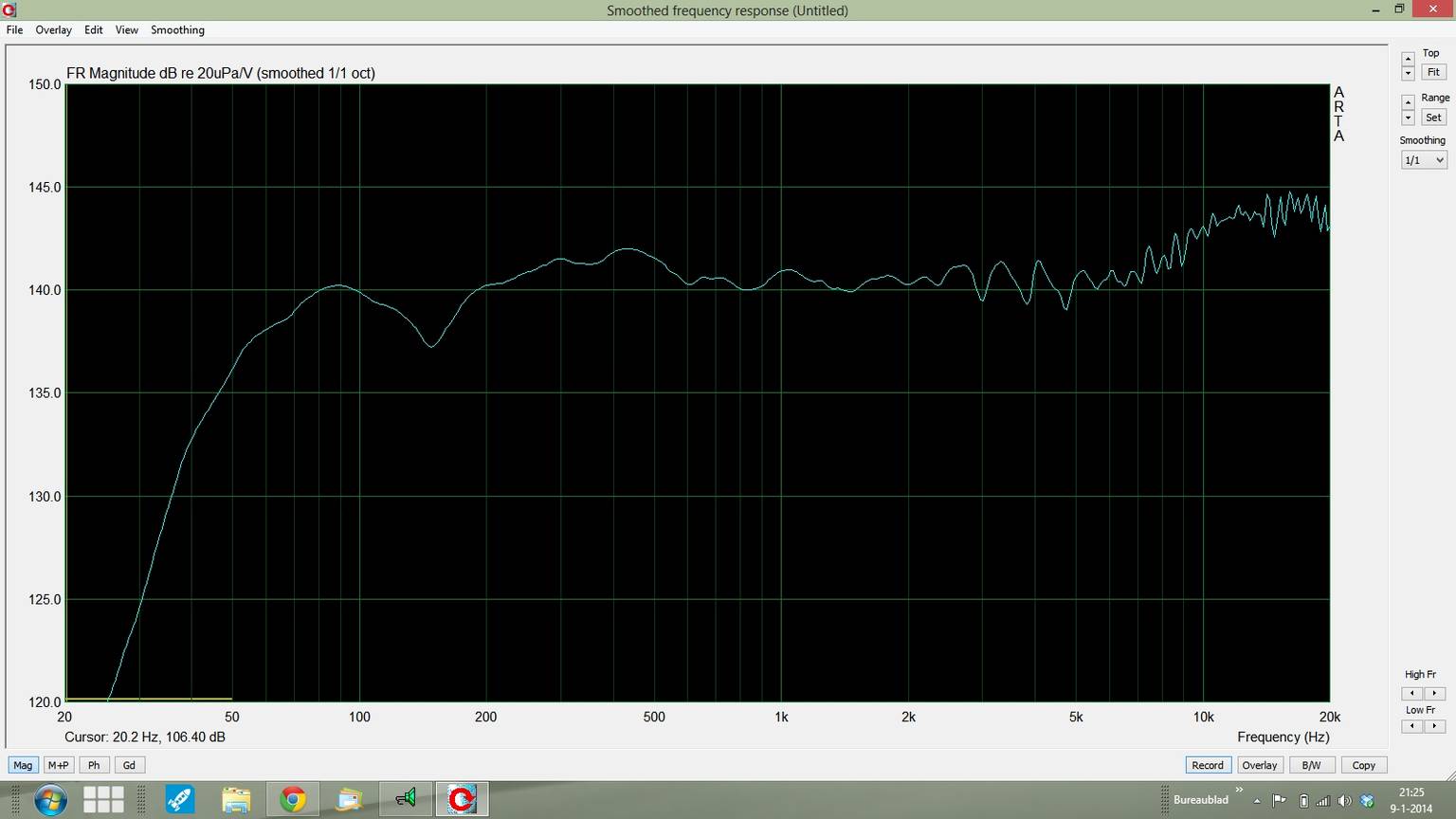

En toen weer van 1,5 meter een meting gedaan met Arta. zie filter 3.6 meting

Klinkt poer best.
x-over op 270 en 2000 Hz
tussen 200 en 8000 binnen 2 db. En laten we wel zijn, het is een in room meting.
Dus voorlopig niets meer aan doen.

$\:D/$
Nu nog fatsoenlijke filterkastjes maken.
