Sonic Revolution "Berere", OB dipool slim line

indoubt · Bericht door **indoubt** » ma 12 jan 2009, 14:17

Een W frame LAT!

W frame zijn natuurlijk wel beperkt in frequentie tot waarschijnlijk iets van 120Hz. Dat betekent dat de mid dit ook aan moet kunnen. Mogelijk valt de Accuton mid dan af.

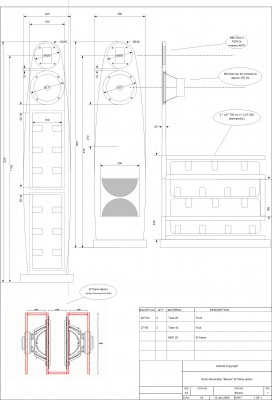

Tekening van wat ik bedoel:

GeertM2 · Bericht door **GeertM2** » di 13 jan 2009, 9:28

Ik denk dat het probleem gaat zitten in de overname van de mid naar de W LAT. 120Hz is vrij laag voor een mid op zon klein baffeltje.

Ronkel · Bericht door **Ronkel** » di 13 jan 2009, 11:16

GeertM2 schreef:
Ik denk dat het probleem gaat zitten in de overname van de mid naar de W LAT. 120Hz is vrij laag voor een mid op zon klein baffeltje.

Jep. Dan moet je wel naar een 8". Als de baffle dan ook nog smal wordt is dat een 8" met redelijke xmax.

indoubt · Bericht door **indoubt** » wo 14 jan 2009, 0:31

Het begint ook langzaam een gedrocht te worden met zo'n langwerpig W frame aan de achterkant.

Terug naar de tekentafel

Joepyoupie · Bericht door **Joepyoupie** » do 22 jan 2009, 13:31

Heb je al iets nieuws in gedachten?

Ikzelf doe losse sub-modulen bovenop elkaar gekoppeld aan elkaar met dikke draadstang.
Het doel wat ik voor ogen heb is het zo smal mogelijk houden.

Ik hoop alleen dat de draadstangen het gewicht kunnen dragen van een LAT700 van 16KG.

Groeten,
Remco

(Edit : Typefout gecorrigeerd)

indoubt · Bericht door **indoubt** » do 22 jan 2009, 21:14

Ik ben er nog niet uit, er liggen al verschillende proppen papier in de prullebak nu

Ronkel · Bericht door **Ronkel** » vr 23 jan 2009, 0:18

Gooi je schetsen niet weg. Kijk er later nog eens naar, waarschijnlijk krijg je dan betere ideeën. En schrijf iets niet te snel af; misschien kan het toch wat worden met een aanpassing.

JeroenKV · Bericht door **JeroenKV** » vr 23 jan 2009, 7:56

Bij ontwerp 2 (uitsteeksel achterkant) heb je mooi plek voor eindversterkers en een filter tussen de LAT's en de mid.
