Dat kan je niet bepalen aan de hand van de term 'hokkerigheid' Het filter is dus wel specifiek ontworpen voor deze combinatie van (en aantal) units. Dan zal dat het niet zijn. Hmmm, mee eens dat je met 'hokkerigheid' niet zoveel mee kan..... ](*,) Filter is idd wel.geruned op deze kast. Als ik het ...

Dat 'hokkerige' geluid wat je hebt zou inderdaad kunnen komen door de hoeveelheid demping. Maar als ik de bouwfoto's bekijk valt dat denk ik wel mee. Ooh thanks voor je reactie. Is het dan te weinig demping of juist te veel? Is het evt nog andere demping nodig? (bv BAF) Kan dus ook je filter zijn. ...

Onwijs bedankt voor al jullie input. Heb ik zeer veel.aan gehad. Luidspreker zit in elkaar en werkt ook. Ik ben onwijs blij dat ie eindelijk in elkaar zit. Laatste stukje was achter gezien toch niet veel werk. Uiteraard ook nodige beluisterd, wat ervaringen Goed: - verassend veel laag dat ook laag b...

Na een flinke tijd stil gelegen te hebben (en geboorte van onze dochter), afgelopen week weer opgepakt.

Luidspreker zit nu helemaal in elkaar. Bitumen zit op z'n plek, dempingsmateriaal erin, filter en bedrading afgemaakt en frontbaffle verlijmt.

Superbedankt voor de tips allemaal. Ff wat op een proef stukje geprobeerd. Dat polymax is idd topspul. Makkelijk om mee te werken en hecht echt goed. Ook niet aggressief. Plaklaag zelf doet het idd ook goed, zelfs zonder verwarmen al. Bitumen zelf gaat eerder stuk. Alleen lijkt het bitumen zelf niet...

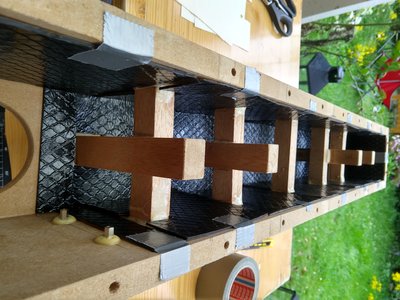

Ok, nu de hamvraag: Hoe zet ik het bitumen vast? Ik lees NL wat wisselende verhalen. 1) de lijm Volgens troels iig niet op de plaklaag van bitumen zelf vertrouwen. Zou loslaten. Maar ja, wat voor lijm dan?! PU is hier denk ik niet handig. Wordt te hard lijkt me en ook bang dat het bitumen tijdens dr...

Ok, na wat stilstand eindelijk weer klein stapje verder.

Onwijs bedankt voor al jullie tips!!! Echt super waardevol!!!

Ff beetje erg druk op werk dus project staat op moment beetje stil.

Zodra iets rustiger volgen er weer updates.

Designen is niet allemaal rationeel en ook niet allemaal over specs en kostprijs. Vaak zijn er ook heel stuk meer criteria bv verkrijgbaarheid en hoe snel een fabrikant componenten als end-of-life declareert. Toen ik zelf elektronica designs voor m'n werk maakte was bv end of life kritieke factor. J...

Ha Richard en Sark Echt onwijs bedankt voor jullie ideeën en input. :goeie: Ja rond tweeter zit ik enorm te puzzelen. Met gaten zo dicht naast elkaar verzwak je de frontbaffle denk ik behoorlijk. Dus idee was om de baffle aan beide kanten van de woofers wat extra te ondersteunen. Er is echter geen r...

PS: in oorspronkelijke ontwerp zit geen bracing, dus moet ik het überhaupt zomaar toevoegen?

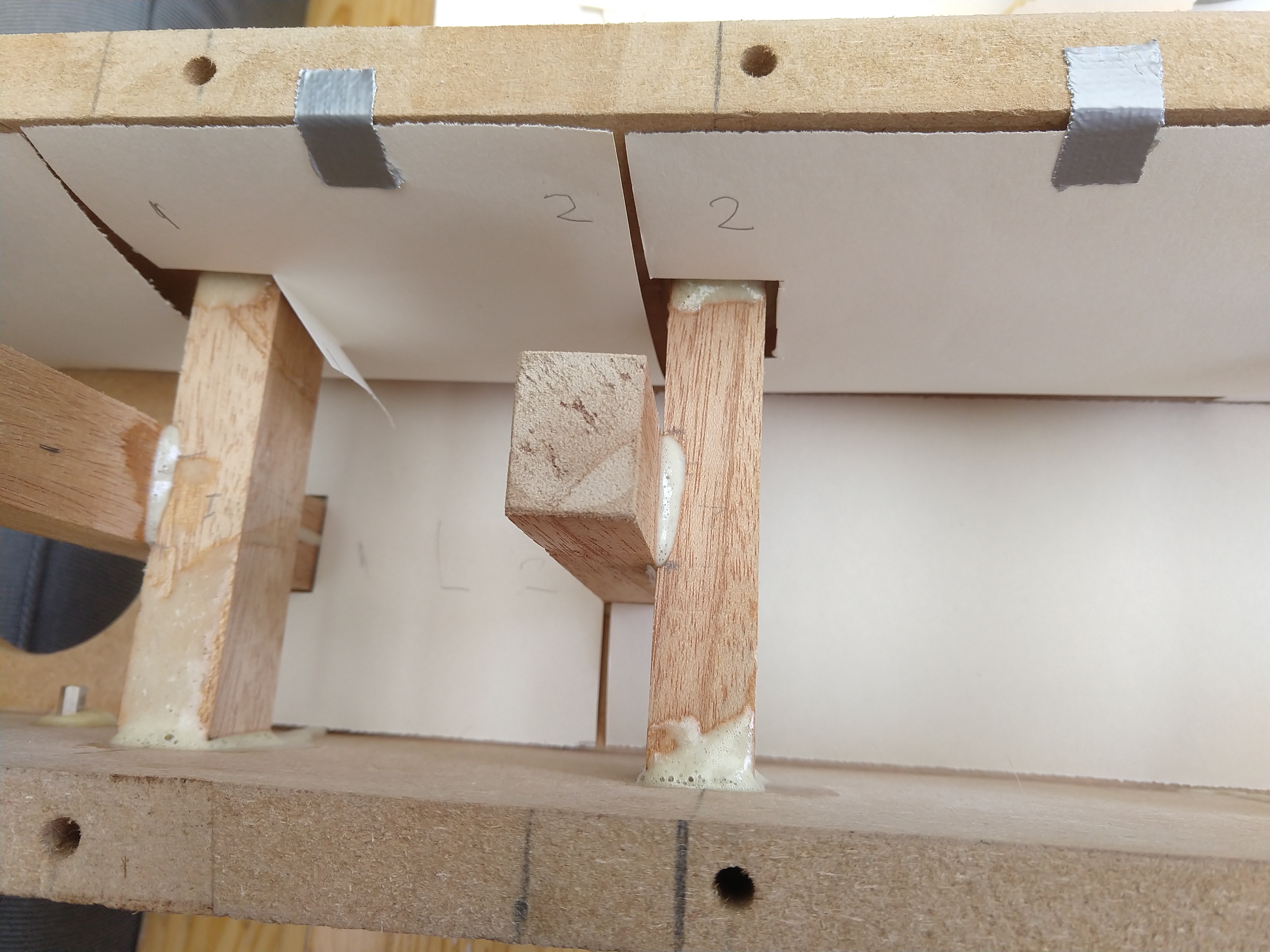

Nu de vraag: Zit bracing op deze plekken beetje ok? (Merk op dat tussen woofers en tweeters op frontbaffle geen ruimte zit om frontbaffle echt netjes in het midden te ondersteunen, dus dat was zowiezo compromis) Is het niet teveel bracing? Hebben jullie hier nog opmerkingen/tips? Anders gaat er morg...

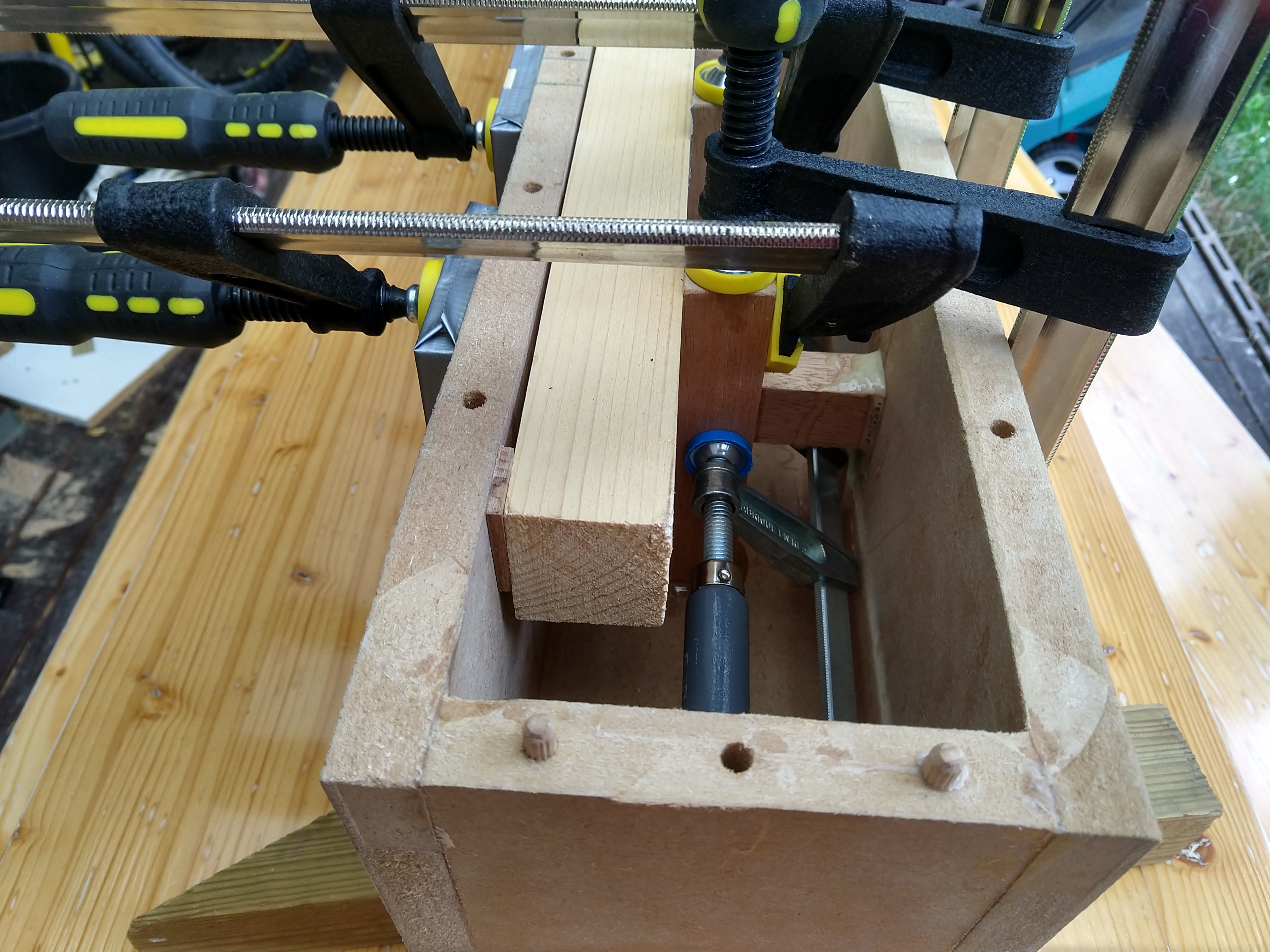

IMG_20200617_123050244_HDR.jpg IMG_20200617_213718495.jpg IMG_20200619_172345231_HDR.jpg Merk op dat ik beetje heb lopen prutsen met lijmen..... Juist op kopse kant MDF wil je houtblokjes hebben om hout niet kapot te drukken....... K hoop dat ik dat nog goed krijg met schuren voordat frontbaffle er...

Ok bij deze wat eerste foto's van dit project.

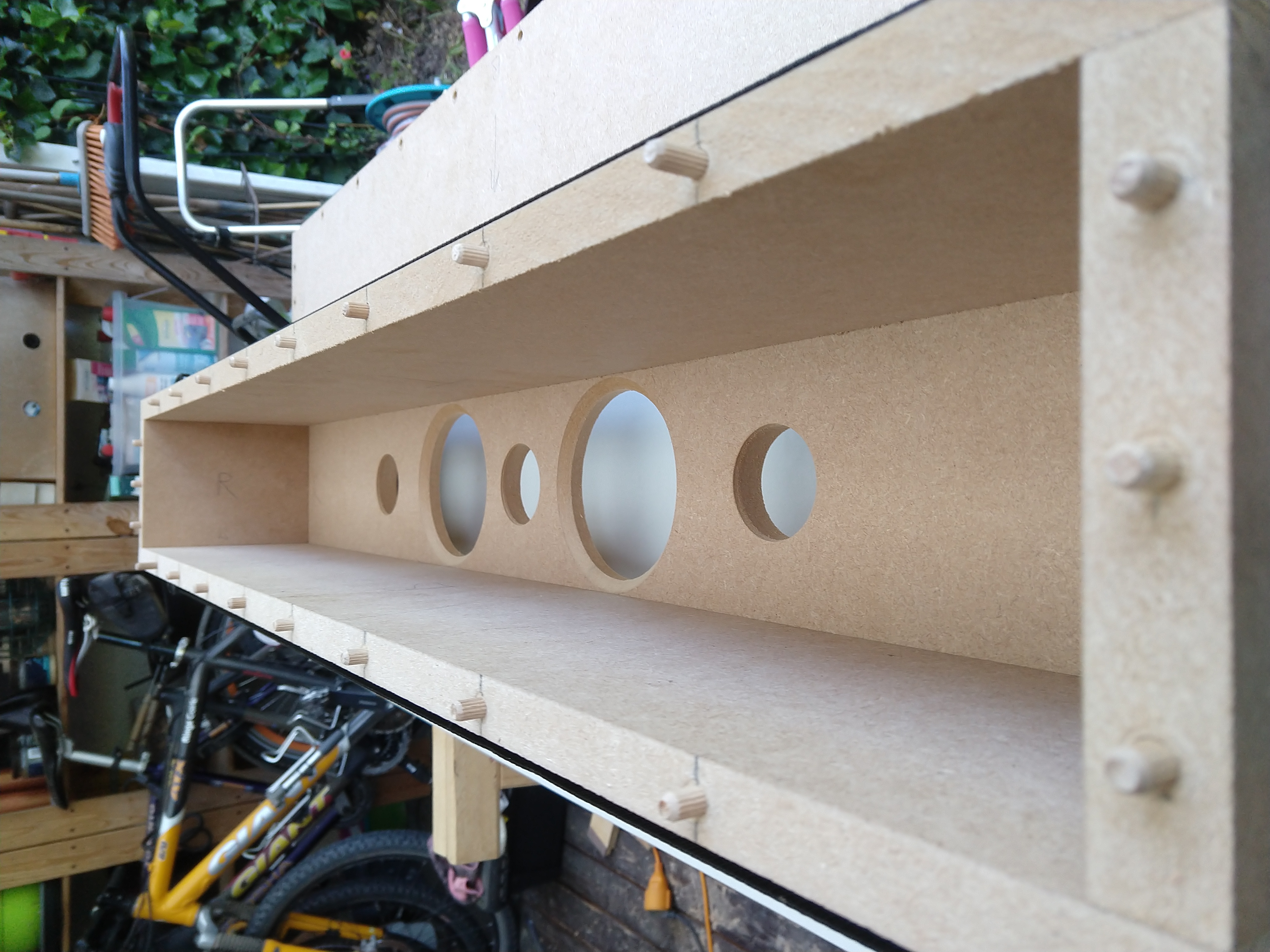

Kast iets verder. 2e & grootste lijmstap van dit project. Alle houtpanelen behalve de frontbaffle verlijmd. Viel wel wat tegen. Bison D2 droogt eigenlijk best behoorlijk snel dus je moet echt stevig doorwerken. Wel veel profijt van deuvels dit ik eerder had geplaatst. Hierdoor zit je niet ook no...

Let er op dat het filter er nog in en uit kan als je de bracing hebt geplaatst. Is mij een keer vies tegengevallen. :roll: goeie tip! Zat ik idd ook al mee te puzzelen. Ik was ook al basreflex pijp tegengekomen die lelijk in de weg zat toen ik aan het "proefdraaien" was met de filters. Da...

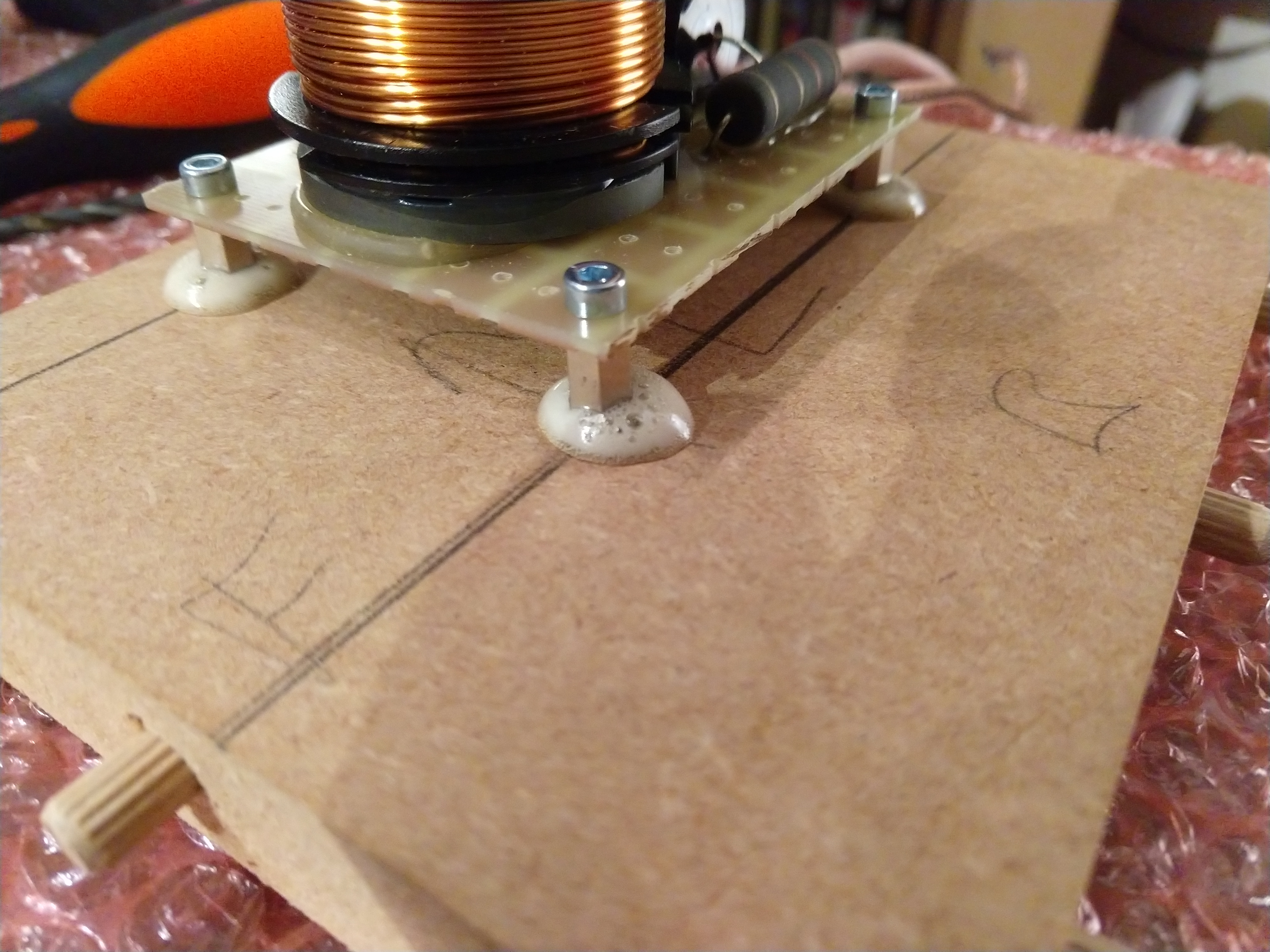

Ok, ietsiepietsie verder. Filter hebben hun definitieve plek gevonden. Kleine filter op zijplaatje en grote filter op onderplaat. Montage door M3 afstandsbusjes te verlijmen in gaatjes in MDF dmv PU lijm. Daadwerkelijke montage via M3 inbus schroefjes dus k kan we nog bij als kast in elkaar zit. Nu ...

@sark: Tron blijft epic ja

Als ik je tekening zo zie zet je de bracing juist weer wel op de front baffle vast. Loodbitumen evt ook, al heeft dat alleen dempend effect bij hoge frequenties, resonantie trek je echter omlaag wat je juist eigenlijk weer niet wilt. Alleen mis ik nog steeds waarom je op frontbaffle geen dempingsmat...

Ik ben zelf groot fan van de "stokjes-methode", door met een bezemsteel (of dunner materiaal) steeds de tegenoverliggende wanden met elkaar te verbinden zorg je de het balloneffect wordt verminderd. Niet alleen dat. De resonantiefrequentie waarop het paneel kan resoneren wordt ook verhoog...

Hmmm, mbt front baffle.... Ja dus. http://audiojudgement.com/speaker-baffle-design-and-diffraction/ Sorry ben echt enorme beginner hier, k weet nog niks af van hiervan...... Maar wel echt gaaf om te lezen dan het allemaal stuk subtieler ligt en vaak eea balanceren van meerdere factoren is. Mooie puz...

Iemand een idee overigens waarom de frontbaffle soort van heilig gebied is? Geen dempingsmateriaal maar ook geen filter erop.

Heeft dit te maken met dat frontbaffle stiekem als extra membraan fungeert en dus zeer sterke impact op klank heeft? Of sla ik de plank (eh MDF) dan volledig mis?

Waarom plaats je het filter nit op de bodem? Als je dan met klittenband in de weer gaat dan hoef je je ook geen zoren te maken dat het door trillingen (spoelen zijn best zwaar) toch loskomt en alsnog los op de bodem komt te liggen. ps. Waarom moet het filter demontabel zijn? Als het is om het filte...

Ok bedankt voor de tips. Ik ga later deze week eens puzzelen.

Ha eindelijk weer eens een extrema die gebouwd wordt. Heb je m al draaiend? Ik weet niet of Sander dit ondertussen op zn PCB en/of schema aangepast heeft maar toen wij m opbouwden hadden we issue met latchen van de eindtrap bij opstarten. Dit gebeurde niet altijd, 1 op 3 keer ofzo. Probleem bleek in...
