Hypex UcD400MP modules

[Thomox]

Hoi allen,

Ik heb deze week twee UcD400MP Hypex modules op de kop getikt voor een lachtertje op Marktplaats. Deze modules zaten nog nieuw in de doos! Komen bij Van den Hul vandaan (deed ook commerciele doeleinden). Hij kwam er niet aan toe zei hij. Ik wil in mijn schuur wat lompe speakers neerzetten (huis gekocht!).

Nu heb ik ze ingebouwd, maar ik krijg ze niet aan de praat. Ik ben aan het tubben geweest over hot/cold, dus ik verwacht dat de fout daar ergens zit.

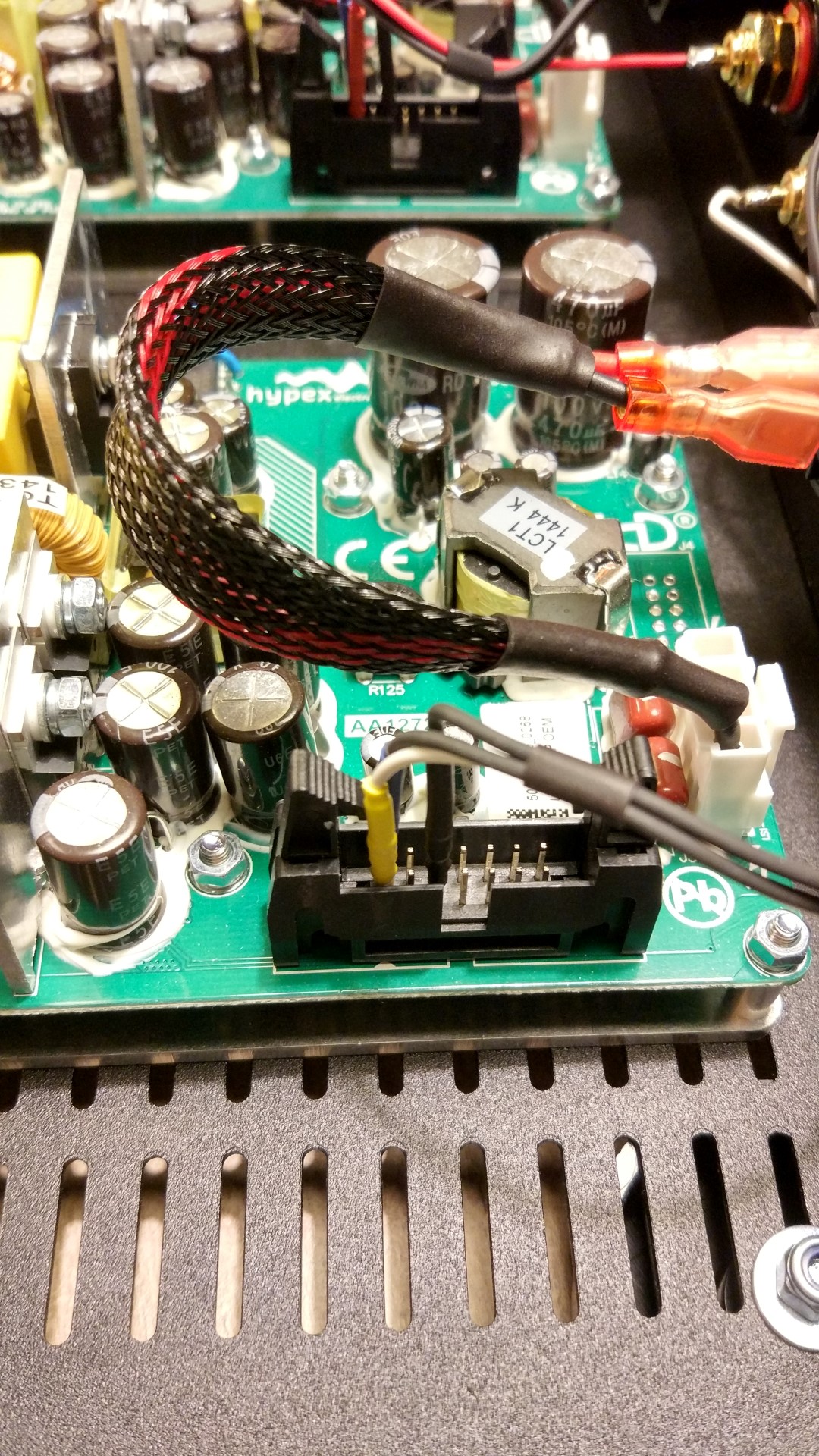

Ik heb uit de manual gehaald dat connector J2 onder andere wordt gebruikt voor de input, daarvan heb ik pin 1, 2 en 5 gebruikt als gebalanceerde ingang. Ik gebruikt single ended uitgangen, dus ik heb een RCA plug. Daarom pin 2 en 5 aan de ground van de RCA gesoldeerd, pin 1 aan signaal. Pin 14 (ground) heb ik niet aangesloten, moet dat ook gebeuren? Ik heb van de luidspreker alleen LS1+ en LS1- gebruikt (HOT), moet ik niet toevallig 1 en 3 pakken?

Verder, ik schakel beide modules tegelijk in met een klik-aan-klik-uit module die via een latch schakelaar wordt bediend.

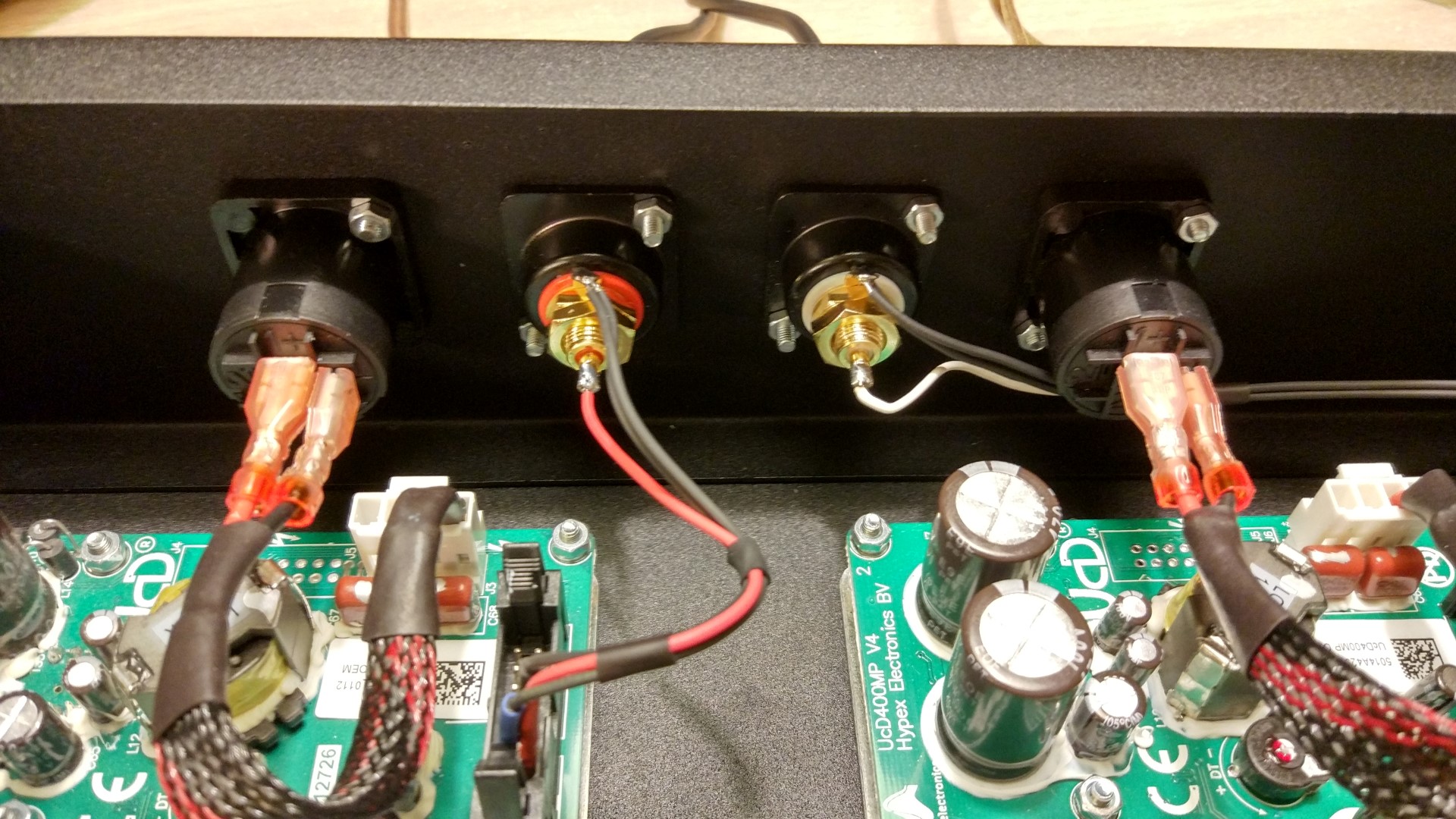

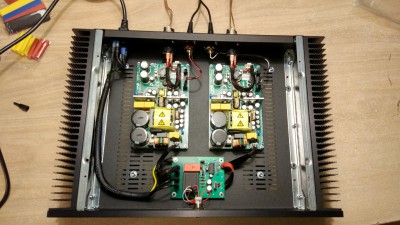

Op de foto's is de klik-aan-klik-uit te zien. Rechtsbovenin deze module (rode krimpkous) is switch aansluiting. De onderste faston aansluitingen worden met de bovenste doorgelust bij het schakelen. Verder heb ik de randaarde aan de behuizing gelegd op de bout linksbovenin de klik-aan-klik-uit. De onderkant van de modules liggen dus aan randaarde, aangezien ze in de metalen behuizing zijn geschroefd.

manual

Hypex helpt geen eindgebruikers kennelijk (mail)..

Wat te doen?

[ds23man]

Je moet wel de smps aanzetten dmv een stuurspanning.......

[ray5150]

Ik denk dat je dan ook even aan moet geven welk voltage op welke pin gezet dient te worden.
Ziet er trouwens wel keurig netjes ingebouwd uit.

[ds23man]

Staat allemaal in de datasheet.

[Ah!buis]

Staat allemaal in de datasheet.

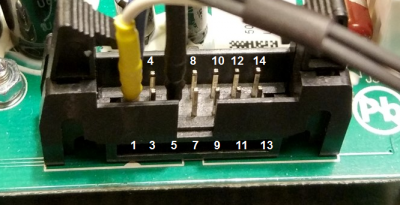

Houdt niet aan duidelijkheid over .Er worden pin-nrs genoemd maar niet aangegeven (alleen Jx).
Ziet er naar uit dat je 12 naar 13 moet doorverbinden.
Anne

[hannesie]

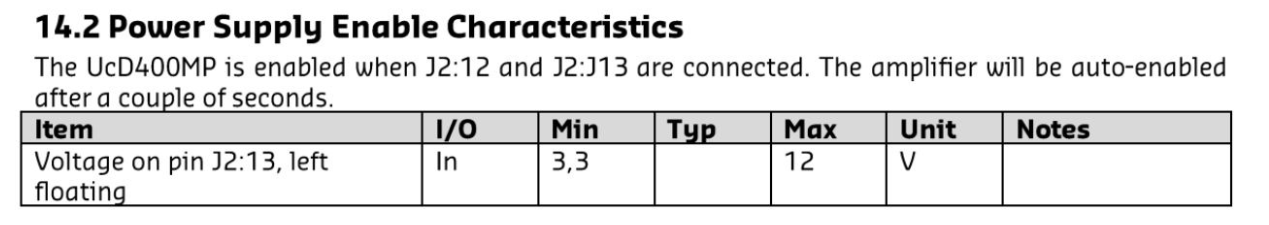

Handleiding 14.2

[Leeuwarden]

Handleiding 14.2

Was het niet de bedoeling om daar een schakelaar tussen te zetten? Zodoende blijft de SMPS altijd onder stand-by power en schakelt pas volledig in na het omzetten van deze schakelaar...

[hannesie]

230 afschakelen?

[Ah!buis]

Verder, ik schakel beide modules tegelijk in met een klik-aan-klik-uit module die via een latch schakelaar wordt bediend.

Blijft wel de k-k altijd aan.
Dat van die schakelaar snap ik niet, moet een drukknop zijn drukken aan, loslaten uit, het vergrendelen doet de k-k schakeling.
Anne

[Leeuwarden]

230 afschakelen?

Om stand by te schakelen is geen 230.

[hannesie]

Dan heb je dus een signaal nodig van een VV of een detectorschakeling, die dan moet reageren op.... die "klik aan klik uit" zou ik er uit gooien.

[Ah!buis]

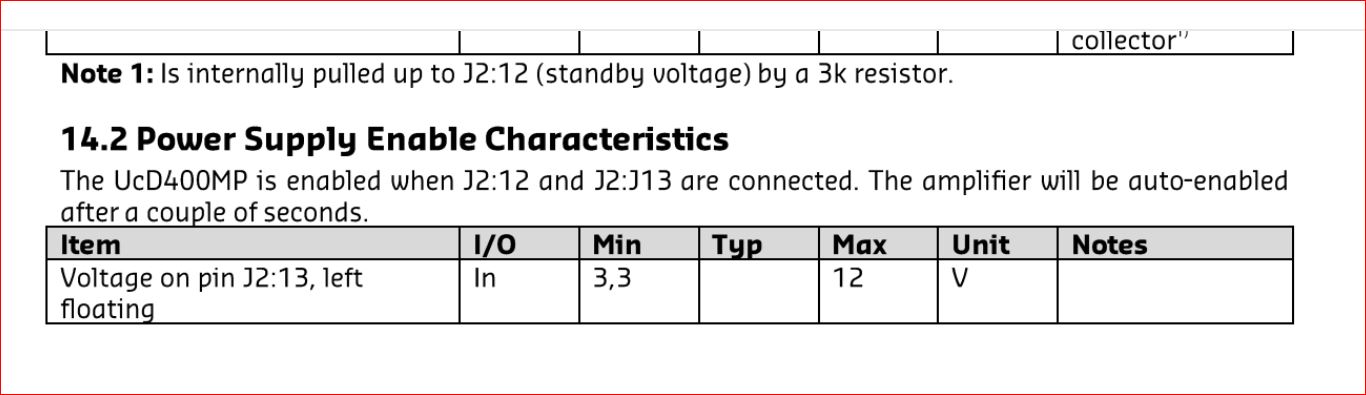

Handleiding 14.2

Dat had ik dus ook gezien, vandaar pinnen aaneen. Maar ...
de "floating" spanning is van dezelfde orde als de standy, doorverbinden zou dan niks veranderen.Zou ook kunnen dat de pin 13 naar massa moet om in te schakelen
Erg duidelijk is 't allemaal niet
Anne

[ds23man]

Alle ....MP varianten hebben een standby voltage die altijd aanwezig is als de netstroom is ingeschakeld. De Main smps schakelt pas in als er een stuurspanning op PS enable gezet wordt en uit als je die er weer afhaald, hier dus pin 13. Pin 12 is de standby spanning, dus gewoon 12 en 13 doorverbinden of hier een schakelaar tussen zetten.

[Thomox]

Bedankt voor alle antwoorden! Ik zal er vanmiddag even voor gaan zitten...

De enige vraag die nog overblijft is, zitten alle hot/cold zaken goed? Wie kan mij een spoedcursus hot/cold geven? Ik dacht het te snappen, totdat de luispreker op hot én cold aangesloten moest worden... dus de speakers op pin 1+2 uitgang en de input op pin 1, 2 en 5. Moet ik 14 ook nog gebruiken?

[Ah!buis]

De enige vraag die nog overblijft is, zitten alle hot/cold zaken goed? Wie kan mij een spoedcursus hot/cold geven? Ik dacht het te snappen, totdat de luispreker op hot én cold aangesloten moest worden... dus de speakers op pin 1+2 uitgang en de input op pin 1, 2 en 5. Moet ik 14 ook nog gebruiken?

Iets met een heet hoofd en kouwe voeten met het lijf ertussen
En laat 14 maar met rust
Anne

[Thomox]

Ik denk dat je dan ook even aan moet geven welk voltage op welke pin gezet dient te worden.
Ziet er trouwens wel keurig netjes ingebouwd uit.

Danku

Handleiding 14.2

Was het niet de bedoeling om daar een schakelaar tussen te zetten? Zodoende blijft de SMPS altijd onder stand-by power en schakelt pas volledig in na het omzetten van deze schakelaar...

Verder, ik schakel beide modules tegelijk in met een klik-aan-klik-uit module die via een latch schakelaar wordt bediend.

Blijft wel de k-k altijd aan. Dat van die schakelaar snap ik niet, moet een drukknop zijn drukken aan, loslaten uit, het vergrendelen doet de k-k schakeling.
Anne

Klopt, ik heb inderdaad een 'latch' die misbruik door hem niet zo ver in te drukken, daarbij vergrendeld hij niet en schakelt toch wel de kaku in.

Alle ....MP varianten hebben een standby voltage die altijd aanwezig is als de netstroom is ingeschakeld. De Main smps schakelt pas in als er een stuurspanning op PS enable gezet wordt en uit als je die er weer afhaald, hier dus pin 13. Pin 12 is de standby spanning, dus gewoon 12 en 13 doorverbinden of hier een schakelaar tussen zetten.

Het komt erop neer dat, als ik 12 en 13 doorlus, de SMPS tegelijk met de kaku aangaat. Kan dat een risico opleveren voor inrush current bijvoorbeeld? zo ja, dan kan ik altijd nog een extra schakelaar toepassen

[Thomox]

Gisteren de boel nogmaals aangezet terwijl 12 en 13 doorverbonden waren. Er is nog een kleine vertraging ingebouwd, dus alles gaat geleidelijk aan!

Thnx voor alle hulp hier

[jeroen_d]

Waarom gebruik je de kaku niet om 12 en 13 door te verbinden?

[Thomox]

Waarom gebruik je de kaku niet om 12 en 13 door te verbinden?

Wat zou daar het voordeel van zijn ten opzichte van de 230 schakelen en de smps automatisch aan laten gaan?

[jeroen_d]

Niet zozeer een voordeel, wel eleganter. Met een hoofdschakelaar achterop zet je de versterker aan en met de schakelaar voorop haal je hem uit standby. Niks mis met wat je nu doet hoor.

[Thomox]

Ahh op die manier, thanks voor de tip

[Leeuwarden]

Handleiding 14.2

Was het niet de bedoeling om daar een schakelaar tussen te zetten? Zodoende blijft de SMPS altijd onder stand-by power en schakelt pas volledig in na het omzetten van deze schakelaar...

Ik herhaal mezelf dan maar even. Er een kaku tussen zetten kan, een gewone kleine schakelaar kan ook.

[zoom]

Hi, I am from Slovakia and need help:

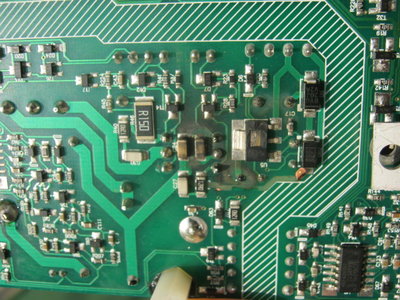

1. Are you able send me type of my wrong IO – see picture
2. Are you able to send me module UcD400MP at 50 Euro
3. Are you able to advice me where I am able to by these module

Thank before
Peter

[Shadow]

Look at diyclassd.com you can find everything you need there.

[ray5150]

Ik zoek ook nog een adresje waar ze UCD400MP's voor 50 euro verkopen.
