Twee monoblokken ExtremA

[dirk55]

Ik ben al een tijd bezig met de ExtremA.
Ik ben nu zo ver ,dat de printen af zijn.
De trafo's zijn in huis, en voor de koelplaten heb ik wat op het oog.

Omdat ik met twee koelplaten van 300x200x83 wil gaan werken, wil ik 2 monoblokken maken met een koelblok aan de zijkant.
Tussen de monoblokken komt dan de voorversterker te staan.

De trafo's van 1 monoblok is een 25VA en 1 van 500VA

Nu wil ik het volgende,

Als ik mijn voorversterker aan zet, dat de twee monoblokken ook aan gaan.

Nu kan dit met een relais gedaan worden, maar ik vraag me af of dat ze tegelijk mogen inkomen.

Of is er een betere maneer om de monoblokken aan te zetten?

Groeten,

Dirk

[sietse]

Mijn versterker heeft netspannings uitgangen die met de aan/uit schakelaar ( zou die van de voorversterker kunnen zijn ) worden voorzien van spanning. CD speler en tuner hangen er ook aan. Alle er aan hangende units hebben wel hun eigen aan/uit knop, zodat ik dat, wat niet hoeft te werken, uit kan zetten. Kost wel wat ruimte aan de achterkant van de "bron".

[dre]

ik zet de mono`s altijd gewoon aan,en ook de stereo eindbak voor het laag.
kan me er totaal niet aan storen.....

[Christian]

Hallo Dirk,

Ik zou in dat geval wel een softstart toepassen. Ik vermoed dat de installatieautomaat van de betreffende groep zal uitschakelen door de inschakelstroom.

Groeten,

Christian

[dre]

bij mij wil de zekering er inderdaad wel eens uitknallen

[Treb]

Gewoon aan laten staan joh, is 't altijd lekker warm in de kamer...

[SSassen]

Foto's Dirk? Altijd hartstikke interessant natuurlijk.

Met vriendelijke groet,

Sander Sassen
http://www.hardwareanalysis.com

[ray5150]

Ik zou wel eens een daadwerkelijk gebouwde willen zien...
al vaker wat over gelezen maar of theorie, of mensen die hem willen bouwen, of mensen die hem verkocht hadden....

Dirk, kijk eens hier:
http://sound.westhost.com/project38.htm

en een inschakelvertraging:
http://sound.westhost.com/project39.htm

of:
http://www.circuitsonline.net/schakelin ... aging.html

[SSassen]

Dirk,

Ik ben zelf een nieuwe set ExtremA's aan 't bouwen, heb daarvoor ook een nette softstart ontworpen zodat je met een eenvoudige push-button switch e.e.a. aan/uit kan zetten. Als je interesse hebt kan ik je wel twee PCBs opsturen tegen kostprijs?

Met vriendelijke groet,

Sander Sassen
http://www.hardwareanalysis.com

[cve]

Ik ben zelf een nieuwe set ExtremA's aan 't bouwen,

Vertel, vertel want na al die UcD's ben ik wel toe aan iets anders en de ExtremA hebben we hier nog niet veel gezien. Misschien dat de nieuwe Extrema iets is of anders iets met een 300B.
Ik ben dan ook heel benieuwd naar de ervaringen van Dirk.

Co

[SSassen]

Oh, d'r is niks nieuws aan de ExtremA's die ik aan 't bouwen ben hoor, ze zijn alleen geschaald naar 50W/6-ohm. De prototypes voor de ExtremA en de eerste set die ik heb gebouwd waren allemaal geschaald naar 100W/8-ohm en dat vereist een serieuze hoeveelheid koellichaam, of uiteraard een stille ventilator, dat vond ik deze keer ietwat overkill, ik heb aan 50W/6-ohm meer dan genoeg. Ik heb wat koellichamen op maat laten maken door Fisher Elektronik zodat ze perfect op mijn kasten passen (geborsteld naturel alu). Maar ik zal tzt. een topic hierover openen.

Met vriendelijke groet,

Sander Sassen
http://www.hardwareanalysis.com

[ray5150]

Ik heb wat koellichamen op maat laten maken door Fisher Elektronik zodat ze perfect op mijn kasten passen (geborsteld naturel alu). Maar ik zal tzt. een topic hierover openen.

Oh, help. Ik ga alvast een teiltje klaarzetten om het kweil op te vangen.....
(en ik was nog maar net bijgekomen van dat monster van Co....)

[dirk55]

Iedereen bedankt voor het reageren op mijn vraag.

Ik denk dat ik voor de softstart ga.

Foto's van de printen die nu opgebouwd zijn zullen volgen.

@SSassen@

Van u aanbod voor de printen van de softstart wil ik graag gebruik maken.

Groeten,

Dirk

[ray5150]

Het is zeker omdat het bijna winter is dat iedereen ineens klasse A versterkers gaat bouwen?
Is wel logisch ook, Hier kun je tenminste je handen en voeten aan warmen.
In tegenstelling tot een UCD....

[dirk55]

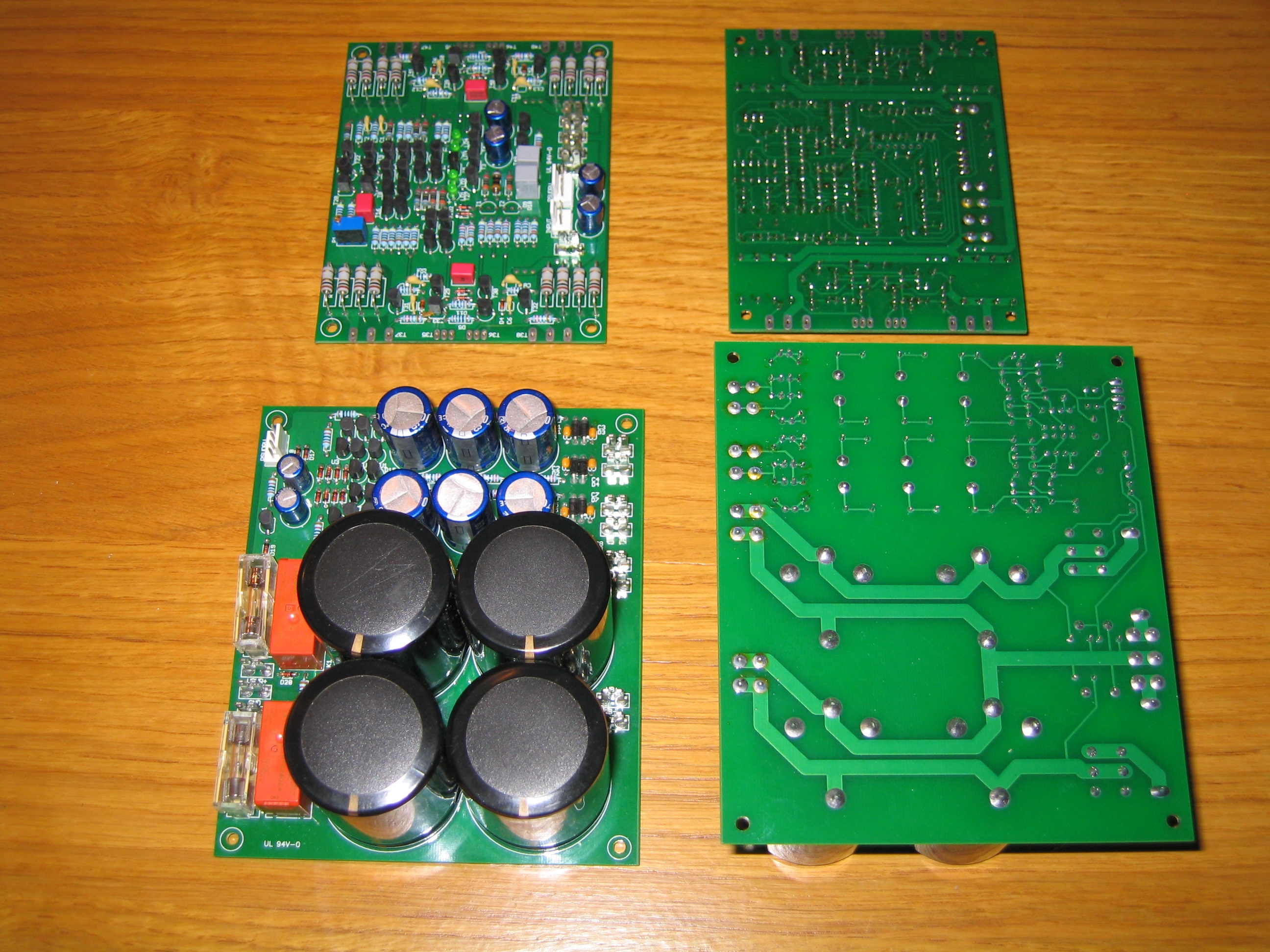

Hierbij een foto.

[SSassen]

Ziet er netjes uit Dirk, ik zie dat je de BC550C nog niet gemonteerd heb. Ik zal van de week even kostenloos twee sets gepaarde BC550C transistoren naar je opsturen, kan je die ook insolderen.

Met vriendelijke groet,

Sander Sassen
http://www.hardwareanalysis.com

[dirk55]

Bedankt sander.

Naar het insolderen ga ik de printen nog schoonmaken.

Daarna is het nog wachten op de koelblokken om de versterkerprint er op te monteren.
Als deze er op zit, en de transistoren op de koelblok gemonteerd zijn kunnen deze op de print gesoldeerd worden.

Ondertussen ga ik nog uitzoeken welke aansluitconnectoren ik ga gebruiken, ondeandere voor de voeding, luitsprekers en ingang.
(ik hoop dat jullie mij hierover een advies kunnen geven)

Groeten,

Dirk

[b_force]

Ziet er fraai uit!
Mag ik vragen wat het ongeveer gekost heeft?

[ray5150]

Ondertussen ga ik nog uitzoeken welke aansluitconnectoren ik ga gebruiken, ondeandere voor de voeding, luitsprekers en ingang.
(ik hoop dat jullie mij hierover een advies kunnen geven)

Hangt ervan af wat je ervoor kwijt wilt.

Neutrik is het eerste wat er in me opkomt:
http://www.europe-audio.nl/Product.asp?Product_ID=3333

Maar WBT is het beste wat er is (zegt men..) feit is wel dat veel topmerken WBT gebruiken.
http://www.deaudiofabriek.nl/catalog/49 ... assisdelen

Voor de voeding kun je kiezen tussen een eurochassis deel of een Neutrik powercon.
Euro chassis delen heb je of heel goedkoop (1 euro) of gruwelijk duur (Furutech)
Er is niet zoveel tussen in dat ik weet.

LSP klemmen is wel veel keus in: (betaalbaar)
http://www.europe-audio.nl/Producten_c. ... p_A_ID=152

(stuk prijziger)
http://www.deaudiofabriek.nl/catalog/49 ... nding-post

[dirk55]

Ziet er fraai uit!
Mag ik vragen wat het ongeveer gekost heeft?

De kosten tot nu toe, weet ik niet presies.

Ik ben er al een tijd mee bezig, en deel voor deel gekocht.
En ik heb de kosten niet bijgehouden.

[dirk55]

De koeplaten die ik wil gaan toepassen zijn de KL-271 200mm lang.(zie bijlagen)

Deze wil ik hebben in blank aluminium.
De levertijd is 3 a 4 weken dus heb ik wat tijd om over de kast naar te denken.

In eerste instantie zit ik te denken om de koelblok aan de zijkant te maken.
Als er een reden is om dit niet te doen, hoor ik het graag.

De onderkant van 10mm aluminium en de andere panelen van 8 a 10 mm aluminium.
Helaas kan ik geen tekening hiervan maken hoe die er dan uit komt te zien, zoals je soms hier op het forum ziet.

(Als er een persoon is die dit wil tekenen, of wil uitlegen hoe je dit moet doen hou ik me aanbevolen)

Groeten,

Dirk

[Treb]

De koeplaten die ik wil gaan toepassen zijn de KL-271 200mm lang. Deze wil ik hebben in blank aluminium.

Ik meen gelezen te hebben dat zwart geanodiseerd beter is. Voor klasse A is iedere graad minder warm welkom.

[audiomanics]

Als er een persoon is die dit wil tekenen, of wil uitlegen hoe je dit moet doen hou ik me aanbevolen

PM maar even... Ik kan ze ook frezen (gaten, sleuven, letters etc.) in zgn Toolingplate aluminium (zeer vlak vormvast gegoten hard aluminium)
Zwart anodiseren is wel het mooiste.. ook tegen eventuele corrosie..

Kees

[Leeuwarden]

Nog een setje ExtremA's. Eindelijk, heb er nog niet veel gezien...

http://www.diyaudio.com/forums/solid-st ... ost1983533

[dirk55]

Bedankt voor de link.
Deze had ik nog niet gezien.

Hierbij ook nog een foto van de trafo's die ik ga gebruiken.

Ik ben nog aan het kijken, in wat van kasten het komt.
Ik ben er nog niet uit hoe ik die wil hebben.

Ook moet ik nog rekening houden met softstart die er ook in moet komen.
Deze zal ik wel spoedig hebben, zodat ik met de kastindeling verder kan spelen.

Zijn er nog dingen waar ik rekening mee moet houden van de kastindeling?

Groeten,

Dirk
