drukschakelaar met tweemaal maak contact?

[Rudolf]

Bestaan er drukschakelaars die tweemaal maak hebben? Als ik een motorpotmeter wil laten werken kan ik met mijn beperkte kennis niet bedenken hoe ik met een enkele een plus en een minknop voor zo'n potmeter kan realiseren; ik kan alleen een soort hotelschakeling bedenken maar dat bestaat vast helemaal niet in drukschakelaar.
Ruud

[Henkjan]

wat bedoel je nou? 1 knop voor de 2 draairichtingen? doe anders ff een schematje?

[Rudolf]

Ik dacht wel dat ik weer niet technisch juist genoeg had geschreven; ik wil een motorpot aansluiten; voor harder en zachter moet ik voor elk een drukknop /drukschakelaar gebruiken; ik zoek dus een drukschakelaar die twee draadjes contact maakt; lijkt mij het makkelijkst; je moet toch de polariteit wisselen om het motortje linksom of rechtsom te laten draaien? Ik ben te dom om dat met een enkel maak contact te doen, dus ik wil dat de drukschakelaar met twee draadjes contact maakt, en daar dan twee van? Snap je?
Ruud

[Henkjan]

duidelijk... ik neem aan dat je al bij Conrad gekeken hebt enzo?

[Rudolf]

Jazeker, maar ik kan uit de beschrijvingen niet opmaken welke ik moet hebben; misschien is er ook wel een andere manier met een enkele drukschakelaar? En iets met een condensator of een relais of zo; maar ik wil het makkelijk houden, voor mezelf dan. Het probleem is natuurlijk dat het met een druk (maak/breek) schakelaar moet, en niet met een schuif of klik schakelaar.
Ruud

[Rudy]

Teken is voor jezelf op papier wat je wil, en druk dan beide schakelaars eens tegelijk in

mvg Rudy

[Rudolf]

Dat doe ik niet! Dit zit toch in vele moderne versterkers? Alps pot met motortje, een+ en een _ knopje?
Voor het volume?
Ruud

[Miniwatt]

Is zoiets niet het simpelst?




Ik ben er ook niet helemaal uit wat je bedoelt, maar volgens mij bestaat dat niet als drukschakelaar..

[Henkjan]

Dat doe ik niet! Dit zit toch in vele moderne versterkers? Alps pot met motortje, een+ en een _ knopje?

weet je zeker dat er dan een potmeter in zit... m'n CD speler heeft dat wel, met de knopjes alleen op de AB, op de speler zelf is het gewoon een draaiknop. op andere zaken die ik heb met knopjes hard/zacht zit afaik geen motorpot in.

[edit]
deze is het niet denk ik, dit lijkt me een die in open of dicht bijft staan. is wel 2 polig:
http://www.conrad.nl/goto.php?artikel=703065

of wat dacht je van deze:
http://www.conrad.nl/goto.php?artikel=700050

[b_force]

Ik snap het probleem nog niet helemaal, maar met een DPDT schakelaar kun je de meeste combinaties iig wel maken.

[JosV]

Hallo,
de foto van de twee tuimelschakelaars van een vorig forumlid lijken het meest op wat je zoekt: je moet twee losse schakelaars naast elkaar hebben die elk naar links en rechts contact kunnen maken maar terugveren zodra je ze los laat. De ene schakelaar heeft de draden voor de motor dus omgekeerd aangesloten als de andere en de tuimelaars verbind je op een of andere manier vast met elkaar (houtblokje met 2 gaatjes waarin je de tuimelaars vast lijmt).
Die verende schakelaars zijn algemeen verkrijgbaar. Maar ook zijn er zijn enkele schakelaars verkrijgbaar met zoveel contacten dat je het met een schakelaar kunt realiseren.

[audiomanics]

Teken is voor jezelf op papier wat je wil, en druk dan beide schakelaars eens tegelijk in

mvg Rudy

Mits goed aangesloten is dat geen probleem..

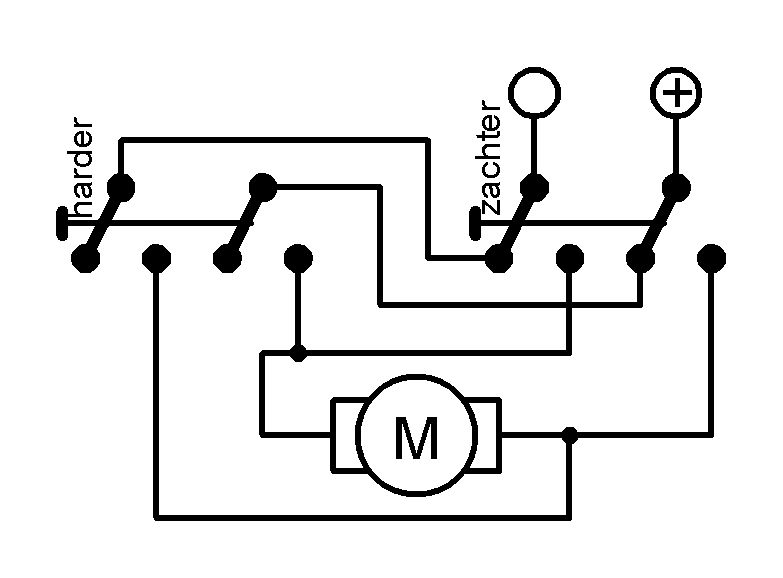

Gewoon twee drukknopjes DPDT Mom nemen zoals deze:

[Barry2001]

Allemaal erg omslachtig, met dure dubbelpolige schakelaars en weetikveel, hier is een mooie driver voor op de markt: L293D, http://www.datasheetcatalog.com/datashe ... 293D.shtml . Als je (in onderstaand voorbeeld) bv ingangen 1A en 3A gebruikt levert dit op de uitgangen 1Y en 3Y een omgekeerde spanning op zodat je met 2 simpele enkelpolige maakcontacten de motor 2 kanten op kunt laten bewegen. Je kunt er tot 1A (of 600mA afh vh type) rechtstreeks mee aansturen dus ook je motorpotmeter zonder transistor oid ertussen in een groot spanningsbereik dat vast wel in je voorversterker ergens voorhanden is.

Ik gebruik 'm zelf in mijn voorversterker http://members.home.nl/yrrab/DIY/Yrrab% ... index.html . Hier gebruik ik het schakelingetje icm met een afstandbediening.

Schema is toendertijd in orcad getekend wat ik hier ff niet bij de hand heb, wel een hardcopy. Heb daar even een foto-tje van gemaakt, waarin te zien is hoe simpel het is. Succes!

[Barry2001]

Teken is voor jezelf op papier wat je wil, en druk dan beide schakelaars eens tegelijk in

mvg Rudy

Mits goed aangesloten is dat geen probleem..
Gewoon twee drukknopjes DPDT Mom nemen zoals deze:

Als je tegelijk indrukt is er sluiting Kees, gaat niet goed ..

[Pjotr]

Als je tegelijk indrukt is er sluiting Kees, gaat niet goed ..

Hoe dan?

Overigens zijn er ook tuimelschakelaars met een middenstand, daar kan het ook mee maar 2 drukknopjes lijkt mij ook handiger te bedienen.

[Rudolf]

Dank voor jullie antwoorden; ben nu te moei, ga ze morgen bestuderen. Toch iets moeilijker dan jullie dachten geloof ik? Voel ik me goed bij; dacht dat ik echt dom was. Plan is inderdaad voor een v.v. (eigenlijk buffer, en bijna passief)
Ruud

[audiomanics]

[
Als je tegelijk indrukt is er sluiting Kees, gaat niet goed ..

Studeer jij nog eens heel goed op dat schema!! en vertel mij dan eens hoe je sluiting kan maken....(als je ze allebei indrukt gaat de motor alleen maar richting "zachter" draaien..een veilige optie)

Kees

[Henkjan]

Als je tegelijk indrukt is er sluiting Kees, gaat niet goed ..

gaat goed hoor

[Rudolf]

Bij het lezen van de beschrijvingen van schakelaars weet ik nooit zeker of ik die moet hebben; dan lees ik over weerstanden en drukafhankelijke reactietijd enzo.
________-_________ +
________-_________ -
^dit in EEn schakelaar?
Ruud

[Barry2001]

[
Als je tegelijk indrukt is er sluiting Kees, gaat niet goed ..

Studeer jij nog eens heel goed op dat schema!! en vertel mij dan eens hoe je sluiting kan maken....(als je ze allebei indrukt gaat de motor alleen maar richting "zachter" draaien..een veilige optie)

Kees

Excusez, je hebt gelijk, ik kijk niet goed. Geen sluiting! Maar blijf de oplossing met het drivertje het mooist vinden.

[Rudolf]

Ik weet helaas niet wat dpdt is of mom. Jammer dat zoiets simpel zo moeilijk blijkt. Ik zet er wel een gewone potmeter in.
Ruud

[Pjotr]

dpdt = dual pole dual throw = dubbele omschakelaar
mom = momentary = tijdelijk, oftewel een schakelaar die niet blijft staan maar terug veert naar de uitgangs stand.

[audiomanics]

Ben je geholpen met een bestelnummer van Farnell bijv? "t is alleen een kwestie van hoe wil je dat ie er uit ziet...
Maak je zelf je knopje bijv.?

Trouwens, ik maak me sterk dat de gemiddelde electronicaboer in de buurt niet zoiets heeft liggen... Je zult dan wat meer betalen, maar je hebt dan ook geen minimum orderbedrag en verzendkosten..
Ik meen dat het drukknopje waarvan ik een plaatje een paar berichtjes terug geplaatst heb iets van net 4 euro was..

Maar als je iets niet weet: tik het eens in bij Google. .. krijg je vanzelf wel een verwijzing naar iets als Wikipedia....

Kees

[Rudolf]

Je hebt gelijk, de plaatselijke (nou ja, buurplaats) elektronicaboer heb ik nog niet geprobeerd! Gauw doen.
Ruud

[Rudolf]

Zoiets heet in het nederlands een momentschakelaar; de plaatselijke electronicaboeren (voor mij Leiden) zijn definitief gesloten. Zal eens naar den haag moeten geloof ik , voor een dubbelpolige momentschakelaar.
Ruud
