DCX2496 DC op uitgang

daniel · Bericht door **daniel** » di 04 aug 2009, 21:18

Heeft iemand toevallig het schema van de Behringer DCX2496? De mijne heeft een hardware-probleem in een van de outputs, daar staat zo'n 13V DC op.
Ik weet dat er ooit een schema rondgezworven heeft, maar kan het niet meer vinden, noch op mijn eigen systeem, noch op het net. Er zijn er wel tegen betaling beschikbaar, maar als het zonder kan is dat natuurlijk altijd beter.

groet en dank, Daniel

Fuzzbass · Bericht door **Fuzzbass** » di 04 aug 2009, 22:01

Het schema is hier te vinden:

http://tech.groups.yahoo.com/group/DCX2496/

Je moet je wel aanmelden, maar misschien kunnen de lui daar je ook wel helpen met de raparatie!

daniel · Bericht door **daniel** » di 04 aug 2009, 22:47

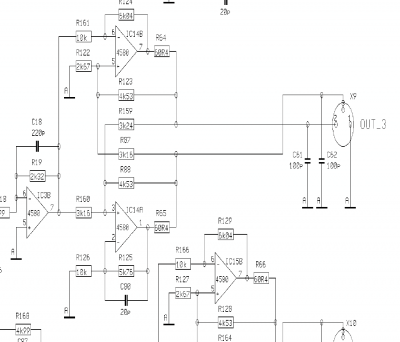

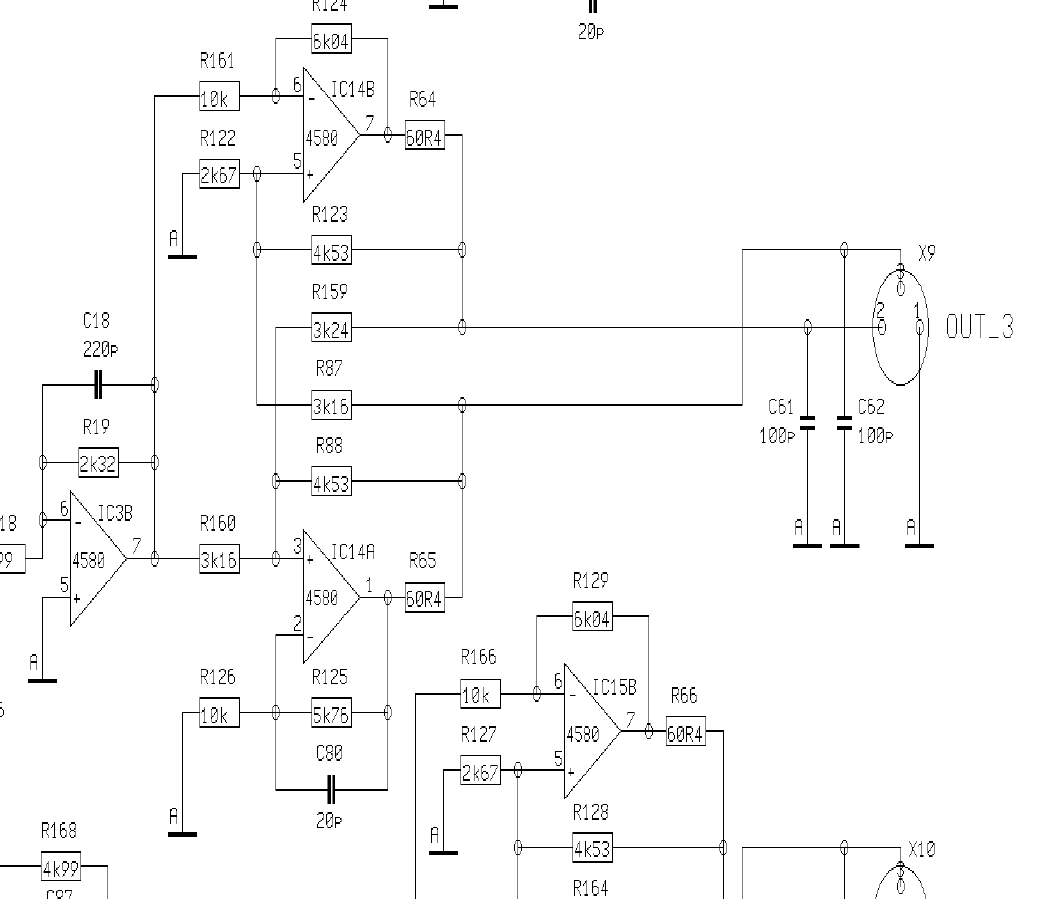

bedankt voor de tip. Ik heb het schema bekeken, en e.e.a. gemeten. Ik heb een klein stukje van het schema hieronder neergezet, waar ik vermoed dat het probleem zit.

Op beide uitgangen van IC14 staat vrijwel de gehele negatieve voedingsspanning, met ongeveer een volt verschil. IC3B, staat aan zijn uitgang wel gewoon netjes op 0V. De opamp krijgt ook gewoon zijn beide voedingslijnen binnen. Volgens mij is IC14 gewoon defect, of zou ik nog iets over het hoofd zien?

Daarnaast is de analoge voedingsspanning niet helemaal symmetrisch, maar dat kan er volgens mij weinig mee te maken hebben. Die is ook asymmetrisch als ik het output-board loskoppel (+15.2V en -14.

. Dat geeft op de overige kanalen ook geen problemen.

Overigens zou die trap er ook uitkunnen, omdat ik vervolgens toch weer van gebalanceerd naar ongebalanceerd overga. Maar da's voor later zorg.

Fuzzbass · Bericht door **Fuzzbass** » di 04 aug 2009, 23:34

Eerst even alles wat in het signaal- en voedingspad zit van IC14 aantippen met losse flux en een fijn soldeerboutje. Het kan een slechte soldeerverbinding zijn.

Anders is de hoofdverdachte natuurlijk IC14.

paulebappie · Bericht door **paulebappie** » wo 05 aug 2009, 9:09

Of je grijpt dit moment aan om de uitgangstrap in z'n geheel te vervangen door iets dat stukken beter klinkt:

http://www.audioxpress.com/magsdirx/ax/ ... en2657.pdf

Prachtig!

daniel · Bericht door **daniel** » do 06 aug 2009, 23:01

ik ken die kit, vind 'm alleen wat prijzig vergeleken met de prijs van de rest van het apparaat. De aktieve kit is eigenlijk nog mooier, dan heb je ook meteen 6-kanaals volumeregeling erbij. Dat hebben Jan en Ward goed voor elkaar.

Maar ik gebruik 'm eigenlijk alleen voor wat 'debuggen' van speakers, en als aktief subwooferfilter. Hij staat nog niet eens in mijn huiskamerset, dus die investering in zo'n kit is mij wat teveel van het goede. Maar voor iemand die dat apparaat in zijn keten heeft zitten is dit een hele manier om het apparaat naar een hoger plan te tillen.

En om op mijn apparaat terug te komen: problem solved. Inderdaad de opamp die kapot was. Nu nog een (paar) NJM4580's scoren ergens...

Fuzzbass · Bericht door **Fuzzbass** » vr 07 aug 2009, 0:37

...of een equivalent chipje, natuurlijk.

daniel · Bericht door **daniel** » vr 07 aug 2009, 9:43

tuurlijk, zo heb ik ook getest. Maar het verwijderen van 1 zo'n smd-chippie was al een k*tklus, dus die andere 5 laat ik graag zitten. Ik wil natuurlijk wel overal dezelfde chips op dezelfde plaats hebben.

Chips zaten niet alleen gesoldeerd, maar ook gelijmd. Kans is groot dat ik bij het verwijderen ergens het pcb beschadig en dan ben ik natuurlijk verder van huis.

Chipje heb ik nu verwijderd met een dun draadje. Draadje achter de pootjes langs, tin smelten en draadje er onderdoor trekken.

Fuzzbass · Bericht door **Fuzzbass** » za 08 aug 2009, 22:12

Tja, SMDs zitten nu eenmaal aan de PCB gelijmd. Anders spoelen ze eraf bij het golfsolderen.
