Bouw van complete installatie ~ Part 2:De eindversterker

Vinculum · Bericht door **Vinculum** » vr 19 jun 2009, 20:18

Part 2: De eindversterker

De voorhistorie is hier te vinden. Dat is deel 1, de voorversterker. Die is op het moment van schrijven zo goed als klaar.

Dit deel gaat over de voorversterker. Deze is opgebouwd uit 2x een LM3875 amp van Dantimax en een 2*22V Amplimo RKT.

Hieronder volgt het bouwproces...

Vinculum · Bericht door **Vinculum** » vr 19 jun 2009, 20:21

Vandaag begonnen met het maken van de behuizing. Deze is gemaakt door een plaat aluminium te buigen om een MDF plaatje. Deze plaatjes vormen de voor en achterkant. De kitjes had ik al in elkaar gesoldeerd.
Het meeste werk was het koellichaam doormidden zagen zodat het past in de kast. Dit koelblok is 6 cm hoog, 22 cm lang en 4,5 cm dik. De plaatdikte (datgene wat tegen de LM aankomt) is 4mm dik. Volgens mij ruim voldoende voor 2 LM's. In het deksel zal een ventilatie rooster komen direct boven het koellichaam.

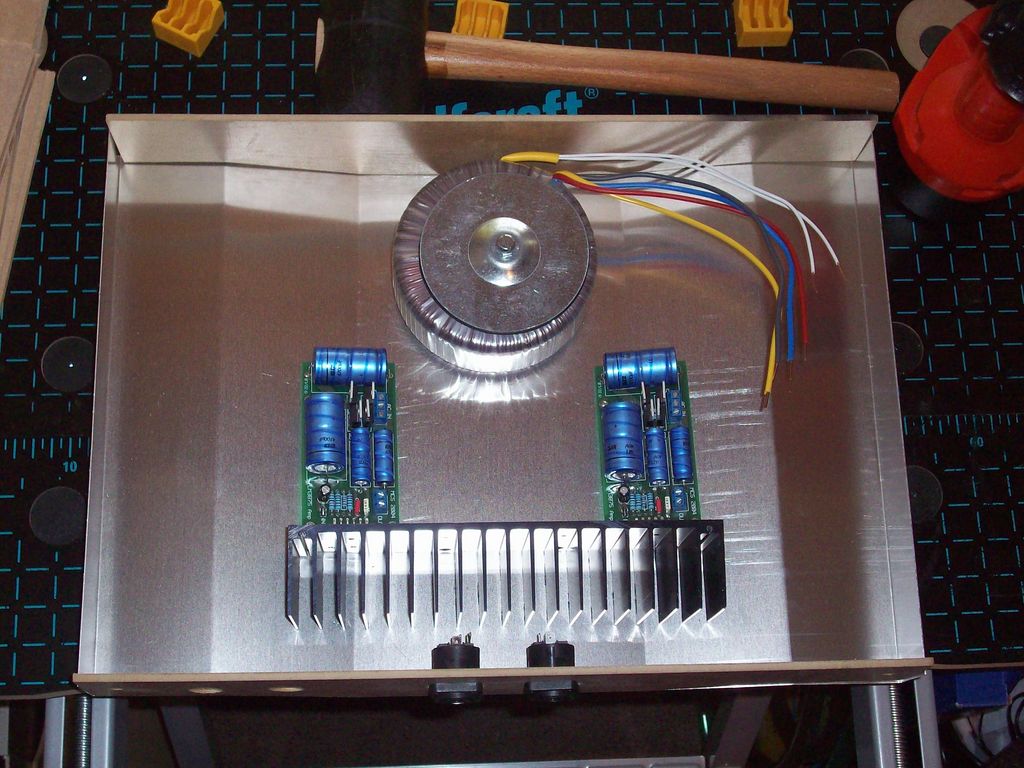

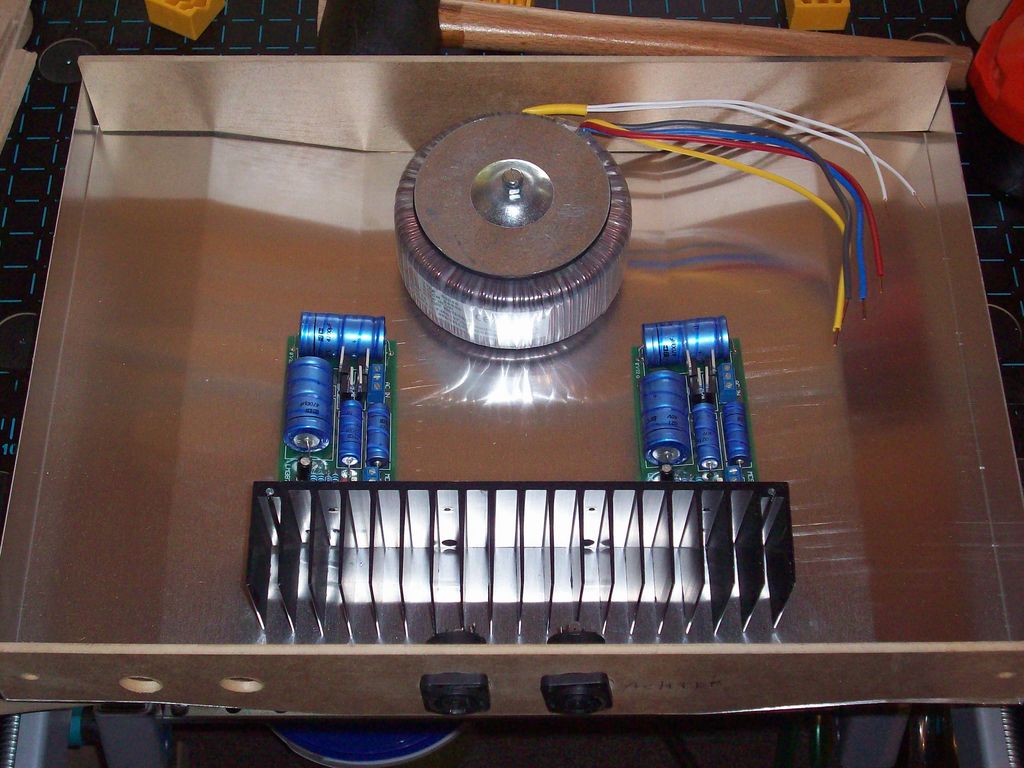

In onderstaande foto's zie je een "mock-up", een idee hoe het eruit moet gaan zien. De kant van de RKT is de voorkant. In het midden tussen de LM's, de RKT en het koellichaam komt een centraal massapunt.
Volgens mij moet deze opstelling geen problemen geven. Mocht ik iets over het hoofd zien dan hoor ik het graag.

audiomanics · Bericht door **audiomanics** » vr 19 jun 2009, 20:33

Klein puntje:
Als je de versterkers en het koellichaam 180 graden draait maak je een stuk minder kans op instraling van de voedingtrafo:
- het koellichaam dient als afscherming
- de draadjes naar ingang en uitgang kunnen een stuk korter met minder kans op instraling..
Als het nog kan tenminste...

Kees

Vinculum · Bericht door **Vinculum** » vr 19 jun 2009, 21:08

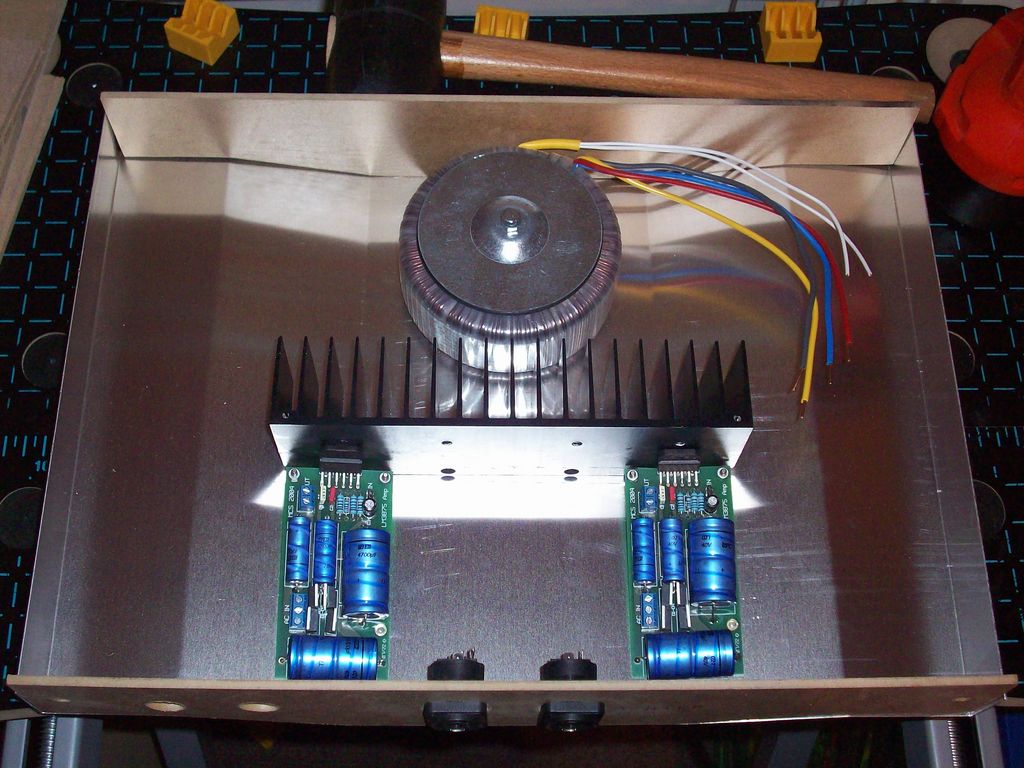

U vraagt, wij draaien. Letterlijk in dit geval.

Simpele en doch briljant! Inderdaad, makkelijkere plaatsing van de draden en korter. Dank u!

KoenVW · Bericht door **KoenVW** » vr 19 jun 2009, 21:39

he leuk om die kitjes nog terug te zien

ik ben benieuwd hoe het er uit gaat zien!

Vinculum · Bericht door **Vinculum** » vr 19 jun 2009, 22:11

KoenVW schreef:
he leuk om die kitjes nog terug te zien ik ben benieuwd hoe het er uit gaat zien!

Nou zo dus (zie foto hierboven)!

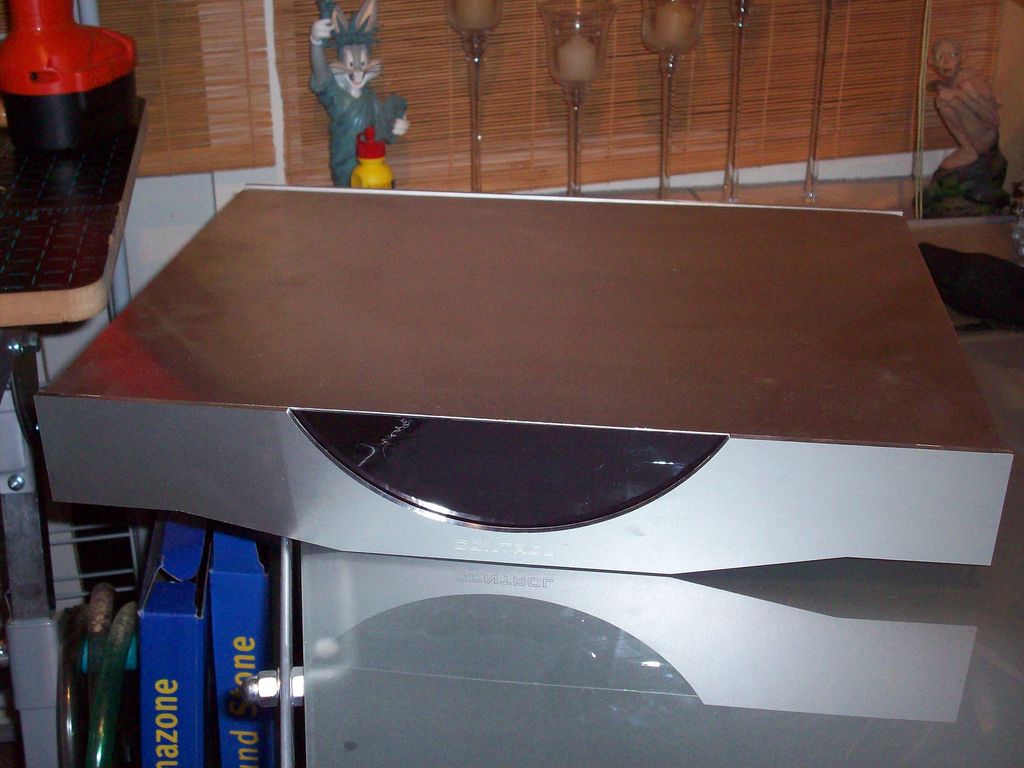

En de buitenkant word precies hetzelfde als mijn voorversterker. De bedoeling is 3 dezelfde kasten naast elkaar dadelijk. Ik bedenk me nu dat ik daar nog helemaal geen foto van geplaatst heb. Bij deze dan even een vlugge foto.

ray5150 · Bericht door **ray5150** » vr 19 jun 2009, 22:47

Ik zou ook wat gaatjes in de bodem boren ter hoogte van het koelblok.
dan kan koude lucht onderin naar binnen stromen, en warme lucht aan de bovenkant er weer uit. (convectie principe)

Vinculum · Bericht door **Vinculum** » vr 19 jun 2009, 23:39

Ja dat was ook de bedoeling. Ik heb een soort fijn kippengaas wat ik erover ga doen. Zowel boven als onder. Voordat ik het gat kon maken moest ik natuurlijk eerst de plek weten van het koelblok.

Vinculum · Bericht door **Vinculum** » zo 28 jun 2009, 9:18

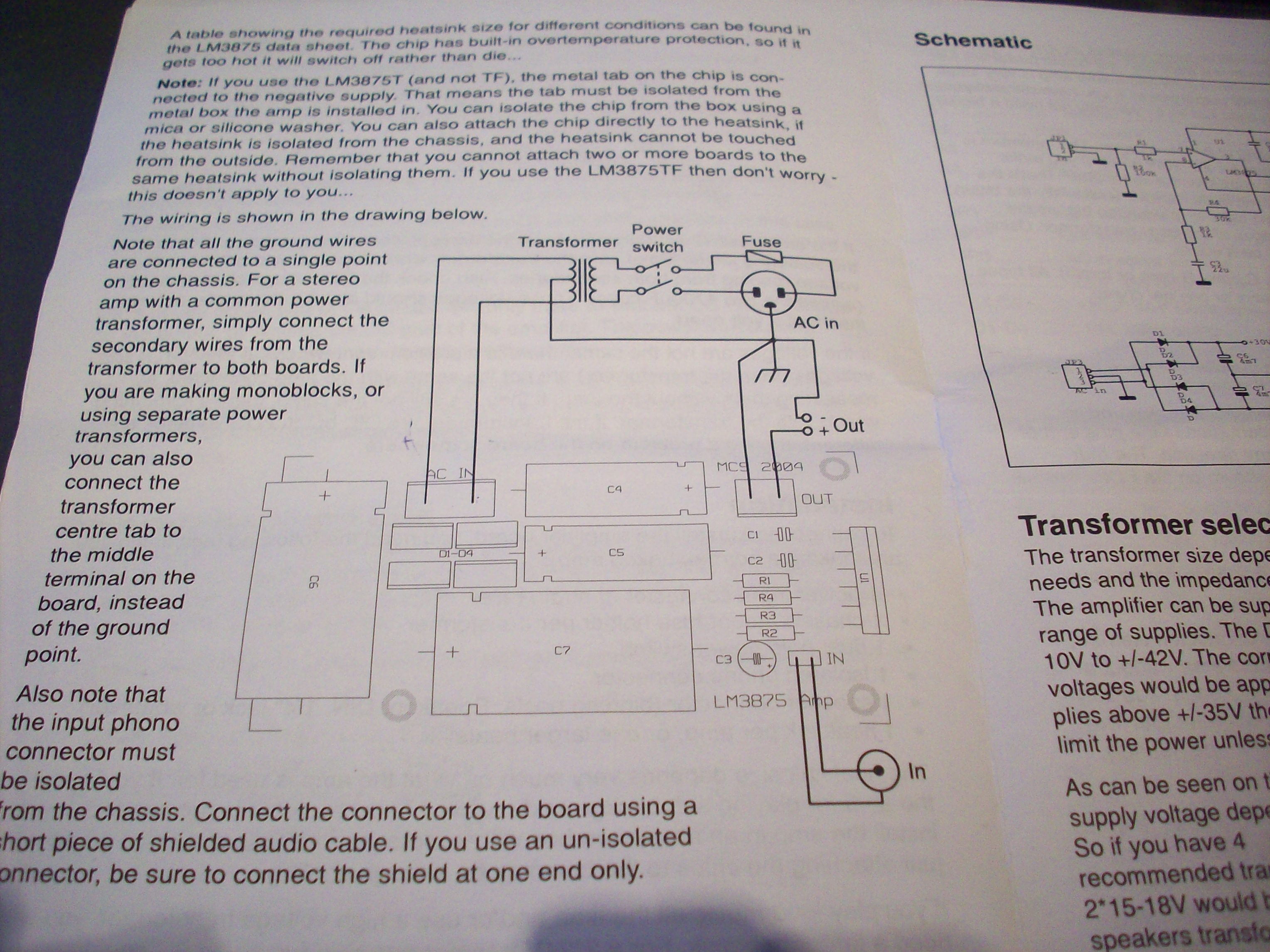

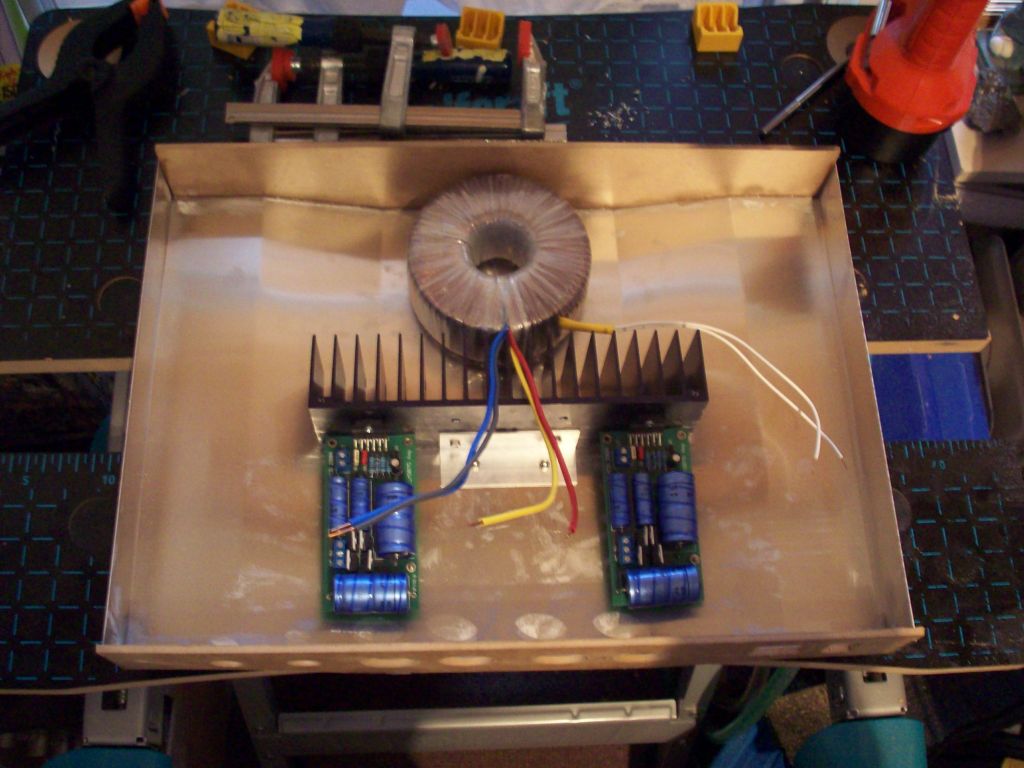

De belangrijkste onderdelen hebben nu een plekje gevonden zoals je ziet op de foto. Ik wil de draden van de trafo door de heatsink leiden zodat ze netjes en met zo kort mogelijke afstand naar de eindversterkers gaan. Nu vraag ik me alleen af hoe ik de trafo kan aansluiten. Zie in de bijlagen het schema van de fabrikant van de versterker en de datasheet van de trafo.

Ikzelf zou denken geel en rood van de trafo op module 1 en blauw en grijs op module 2 en geen centraal massapunt maar ik vermoed dat het niet zo makkelijk gaat. Ik vind het doodeng om de massa van mijn input, output aan een secundair deel van de trafo te hangen.

Wie kan me even helpen?

sjons · Bericht door **sjons** » zo 28 jun 2009, 12:29

Vinculum schreef:
Ikzelf zou denken geel en rood van de trafo op module 1 en blauw en grijs op module 2 en geen centraal massapunt maar ik vermoed dat het niet zo makkelijk gaat.

Nope...

Als ik de handleiding van je schakeling volg, zou dat betekenen dat je geel-blauw (aanelkaar) naar je centrale massapunt leid, en rood-grijs (apart) naar je AC-in. Je kant em ook wel iets anders aansluiten (geel-blauw naar je massa-in), maar dan ga je heel snel spagetti krijgen, ook omdat je met twee versterkers op 1 trafo werkt.

audiomanics · Bericht door **audiomanics** » zo 28 jun 2009, 13:29

Vinculum schreef:
Ik vind het doodeng om de massa van mijn input, output aan een secundair deel van de trafo te hangen. Wie kan me even helpen?

Dat is NIET eng!!...
MAAR (ik heb niet het hele verhaal verder gelezen en ik weet ook niet welke trafo je precies hebt) wat is de spanning die je op je versterker moet aansluiten en wat is de spanning die je trafo per wikkeling afgeeft??
Als je bijv. 18V~ moet aansluiten en je trafo is 2 x 18V~ dan kun je inderdaad de ene wikkeling op de ene versterker aansluiten en de andere op de andere versterker.. dat gaat prima, zoals je zelf beschreef..
Is je trafo in dit voorbeeld 2x9 V? ja, dan moet je geel en blauw (of rood en grijs) aan elkaar knopen en naar je centrale aardpunt leiden..

Voor je draden door je koellichaam voert wel even keurig twisten (Chubby Checker opzetten en lekker in elkaar draaien dus)

Kees

sjons · Bericht door **sjons** » zo 28 jun 2009, 13:36

audiomanics schreef:
MAAR (ik heb niet het hele verhaal verder gelezen en ik weet ook niet welke trafo je precies hebt) wat is de spanning die je op je versterker moet aansluiten en wat is de spanning die je trafo per wikkeling afgeeft??

Hij heeft een 2x22V, en de LM3875 heeft ook een 2x22V nodig. Dus elke versterker een eigen kant (van de trafo) gaat em niet worden...

audiomanics · Bericht door **audiomanics** » zo 28 jun 2009, 18:14

sjons schreef:
Hij heeft een 2x22V, en de LM3875 heeft ook een 2x22V nodig.

Ah, OK... nou dan de "middenaftakking" aan de massa dus!!

Kees

Vinculum · Bericht door **Vinculum** » di 30 jun 2009, 8:25

Dank! Het is gelukt hoor. Heb de draden getwist op de maar van de muziek en door het koellichaam geleid. De middenaftakking gaat nu naar het centrale massapunt en de secundaire kabels zijn gesplitst en gaan nu elk afzonderlijk naar een module.

cve · Bericht door **cve** » di 30 jun 2009, 10:06

Ik heb een soort fijn kippengaas wat ik erover ga doen

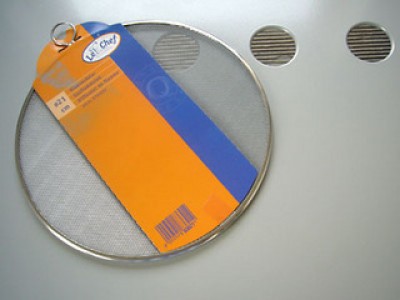

Vlamverdeler bij Blokker voldoet ook goed.

Co

Vinculum · Bericht door **Vinculum** » za 18 jul 2009, 16:52

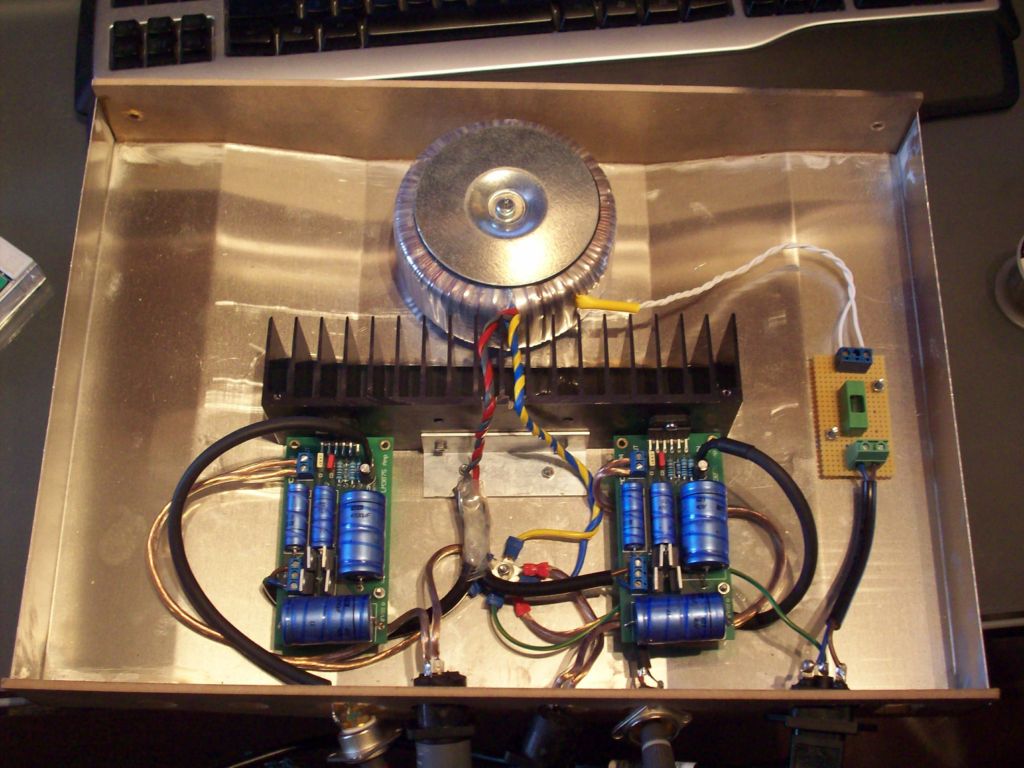

It's alive!!!

Zojuist even in een testopstelling aangesloten en er zit leven in. 2 kanalen die zonder morren geluid geven. Laat hem nu even inspelen. Ding word ook echt niet warm zeg! Heel mooi.

Nu de afwerking...

mischa72 · Bericht door **mischa72** » za 18 jul 2009, 22:50

Vinculum schreef:
It's alive!!

Gefeliciteerd !!!

Het is altijd een verrassing als het geheel bij "eerste spanning erop" niet uit elkaar klapt. Je weet zeker dat je geen fouten hebt gemaakt en toch is het een geruststelling als er niets gebeurt.

Vinculum schreef:
Nu de afwerking...

Inderdaad, ik zou in elk geval de splitsing van de AC iets netter maken. Plakband in een elektrische verbinding is gewon Not Done.

Voor de rest ziet het er allemaal netjes uit.

Groeten,
Mischa

Vinculum · Bericht door **Vinculum** » za 18 jul 2009, 23:14

Weet ik. Het is ook geen plakband maar transparante krimpkous. De verbindingen zijn gesoldeerd en afgeschermd door de krimpkous. Maar ben met je eens dat het geen schoonheidsprijs verdient.

Komt goed!

Vinculum · Bericht door **Vinculum** » wo 29 jul 2009, 15:27

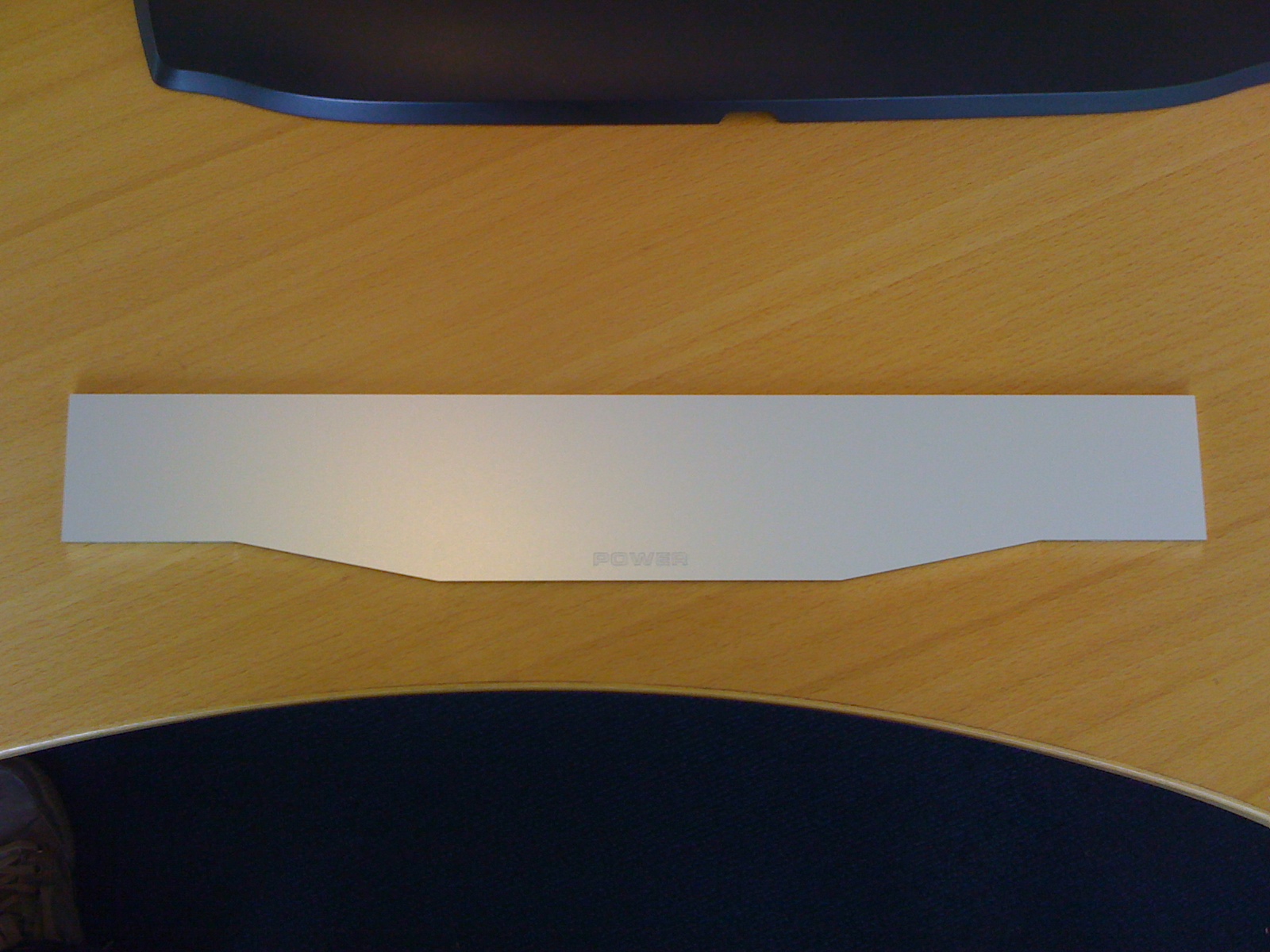

Zojuist binnengekomen...
Afbeelding

Vinculum · Bericht door **Vinculum** » do 30 jul 2009, 10:43

En het ontwerp voor de achterkant. Ik vraag me even af of de netentree niet te dicht bij de rechtse ingang zit. Kan dit kwaad zo?

Vinculum · Bericht door **Vinculum** » vr 31 jul 2009, 16:04

En zo ziet dat er dan uit...

nai · Bericht door **nai** » vr 31 jul 2009, 16:08

Word allemaal erg mooi

gr nai

mischa72 · Bericht door **mischa72** » vr 31 jul 2009, 17:33

Je hebt iets zeer moois neergezet. De eindversterker wordt via remote ingeschakeld?

Groeten,
Mischa

Vinculum · Bericht door **Vinculum** » vr 31 jul 2009, 17:40

Yup, komt een centraal inschakel ding met gelijk een dc blocker erin.

mischa72 · Bericht door **mischa72** » vr 31 jul 2009, 17:48

verrie naajs

Een goede tip voor als ik aan mijn set begin.
