Peerless Vox : tips voor verbetering ?!

[Onne]

Hallo allemaal,

Ik ben Onno 25jr uit Amersfoort en ik heb Bart M zijn drivers gekocht!

Na behoorlijk onder de indruk te zijn van de kasten deze ook meegenomen en ze zijn echt mooi. Qua formaat klopt het helemaal,
grappig hoe 2 goede speakers (infinity) in het niet verdwijnen naast deze Peerless Vox kasten!

Ik moet nog 2 Peerless HDS 134 drivers bestellen voor de andere box en dan begint het bouwen van de filters.

Keiharde quote:

Ik zal even beschrijven hoe de 3 netwerken eruit zien.

Net 1
1 Woofer aan een 12 dB LP-filter.
Componentwaarden: 8.2 mH en 47 uF

Net 2
2 Middentoners parallel aan een 6dB/6dB bandpass filter,
bestaande uit 220 uF en 0.39 mH in serie. Parallel aan de
drivers zit een impedantiecorrectie, bestaande uit 6.8 Ohm
en 10 uF.

Net 3
Tweeter aan een 18 dB HP-filter.
Componentwaarde: 4.7 uF / 0.39 mH / 15 uF (C1/L/C2)

--
Als je denkt dat het nog wat toevoegt, maak ik na het eten
wel screendumps van de afzonderlijke netwerken.

Alle tips zijn welkom,

Groeten Onno

[Bart_M]

Ik kan kort zijn, het filter is gewoon goed. Hoeft niets direct aan te gebeuren.

Je zou de units nog netjes in kunnen frezen.
Maar verder kan ik weinig toevoegen.

Ik zie uit naar de foto's van het eindresultaat.

[Onne]

Wat zou ongeveer de belastbaarheid zijn van deze speakers met dat filter? Ik heb nu een HK 970 van 2* 80 watt.

[Bart_M]

Geen probleem.

Vermogen is de mist belangrijke parameter.

[Henkjan]

veel plezier er mee alvast!

btw: graag de foto's uploaden naar onze server (als attachment bij het bericht dus) dan blijven we verschoond van rode krijsjes als mijnalbum.nl het voor gezien houdt

[Onne]

Wanneer het salaris weer binnen is ga ik eens kijken of ik ten minste 1 speaker werkend kan krijgen, voor een eerste indruk!

Hoe plaats je de speakers normaal? met de woofers naar elkaar toe of van elkaar af ?

Gr Onno

[Paul]

Daar moet je denk ik zelf even mee spelen, dicht bij een muur met basspeakers naar de muur gericht zal meer laag opleveren, naar binnen gericht minder....

[Onne]

Ik heb hulp nodig met het filter,

L = Spoel
C= Condensator
R= Weerstand


Waar kan ik het beste mijn filteronderdelen bestellen zonder dat ik mijn vakantiegeld eraan kwijt ben ?

Zo'n 220uF condensator is niet te betalen .... !

[jantje-secuur]

Capsandcoils! Nu krijg je nog 10 procentos korting ook.

[Onne]

W – C 47.0uF PX Range € 18.70
M – C 220.0uF PX Range 22uF 10.45
+ 2*100 Bipolaire Elco's 222uF 3.90
M – C 10.0uF PX Range 4.85
H – C 4.7uF PX Range 3.15
H – C 15.0uF PX Range 7.60
W – L 8.200mH Kernspoel 1.4 € 21.10
M – L 0.390mH Luchtspoel 1.4 6.45
H – L 0.390mH Luchtspoel 1.4 6.45
M – R 6.80 ohm Mox 5watt 0.85
Totaal 83.50 per box,

Is dit wat ?? Of kan ik ook bipolaire Elco's gebruiken?
Hoe kom ik aan die 220uF condensator ?
Moeten alle componenten dezelfde werkspanning hebben ?

[Paul]

Post anders ff het schema!

Op sommige plaatsen in het filter kan het geen kwaad simpele elco's te nemen eventueel doe je 10% van die 220 uf met een condensator en de rest met elco....

[Onne]

Post anders ff het schema!

Op sommige plaatsen in het filter kan het geen kwaad simpele elco's te nemen eventueel doe je 10% van die 220 uf met een condensator en de rest met elco....

Zie de eerste post,

Ik wil niet de goedkoopste oplossing maar ik schrok wel van de prijzen ...

Kan dat wat jij bedoelt met 10% condensator en rest met Elco's ?
Wat is het voordeel daarvan ? En is het dan slim om alles uit 1 range te kopen ?

Groet Onno

[Onne]

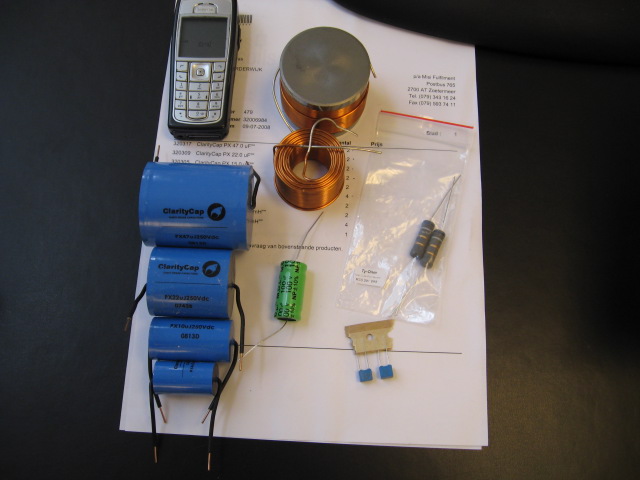

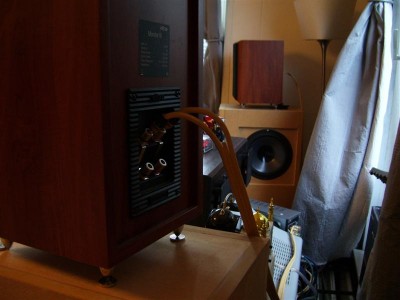

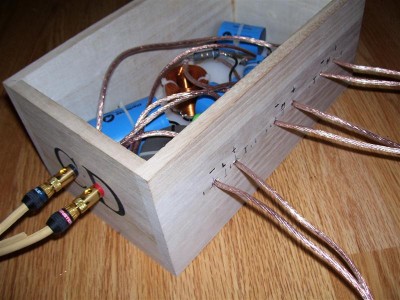

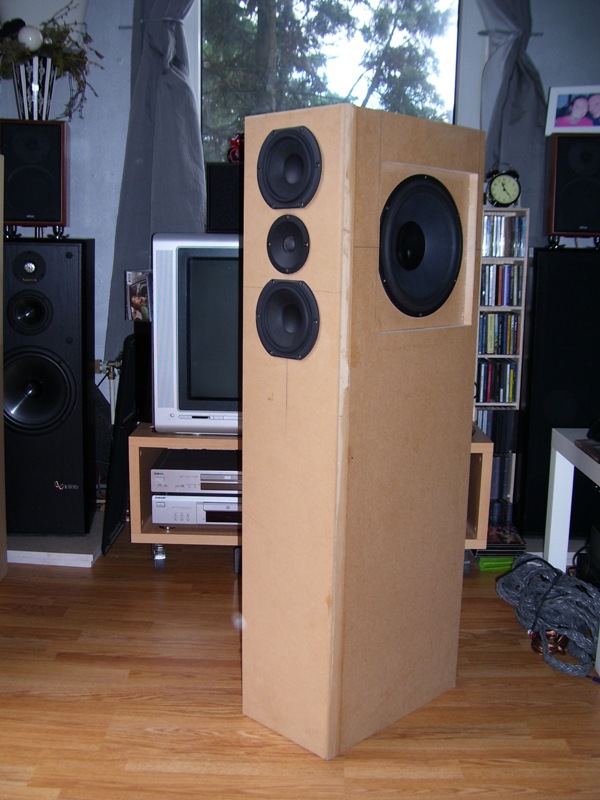

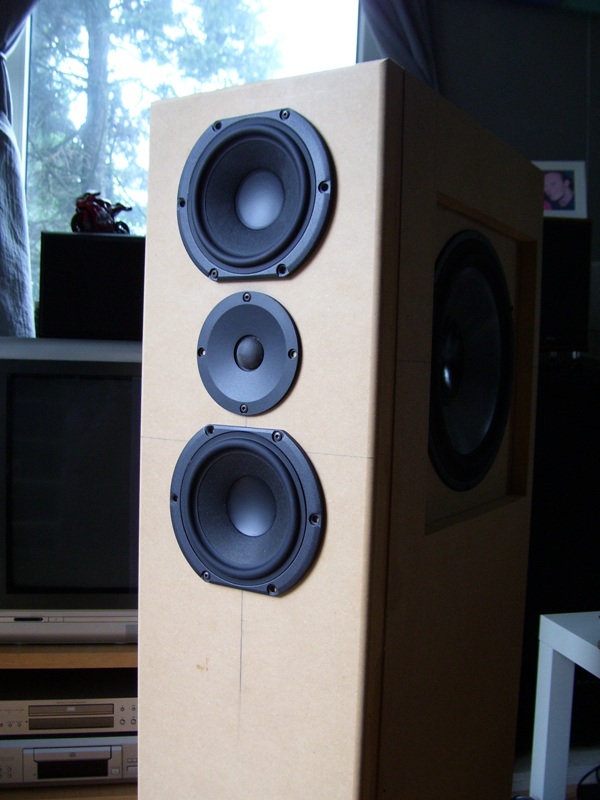

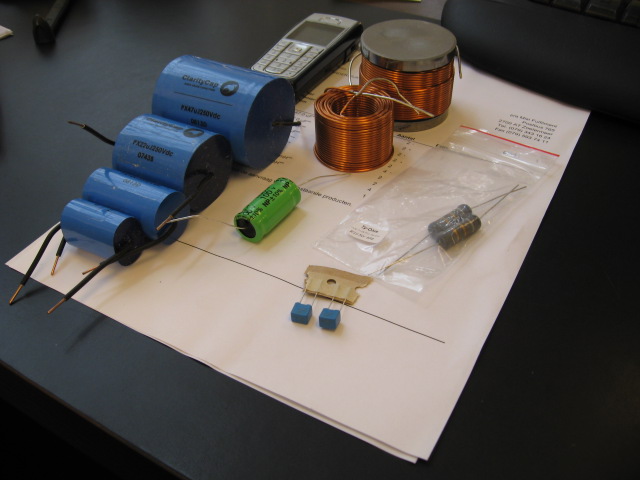

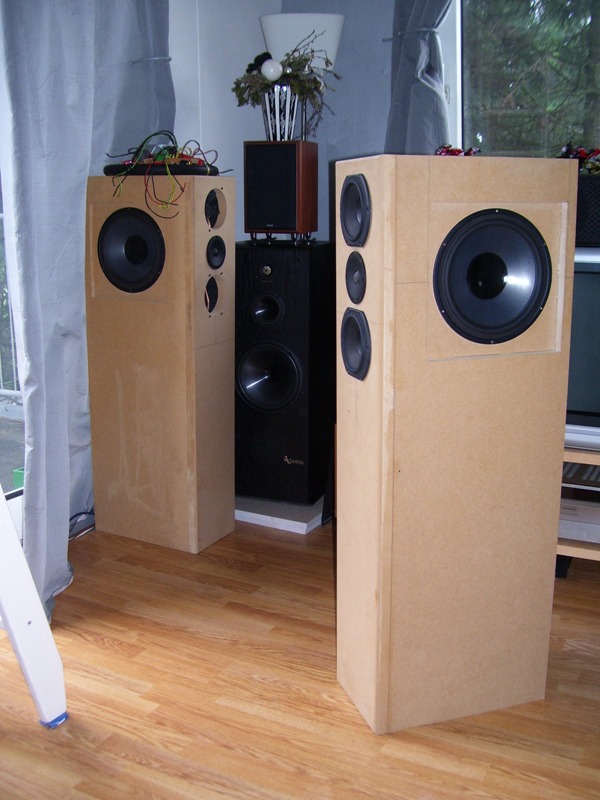

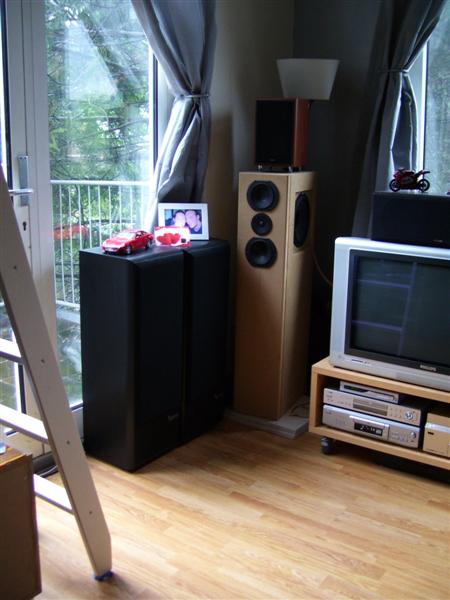

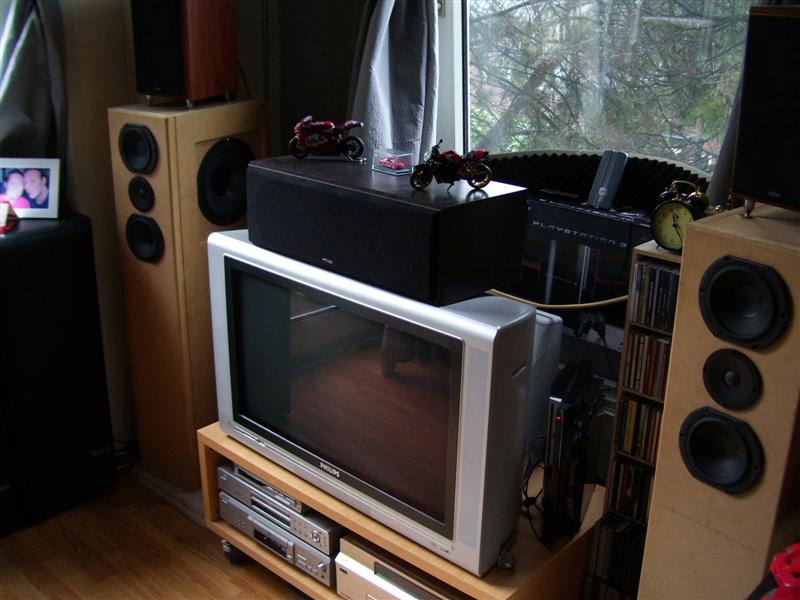

Even wat foto's tussendoor, filter onderdelen van Caps&Coils zijn onderweg.

[Onne]

Wow, wat een onderdelen !! Dat worden nog beste kastjes voor de filters,

[Onne]

Nou 1 speaker doet het, ben er tot nu toe best content mee!
Had alleen een defecte multimeter dus heb het in elkaar gezet, 3x nagelopen en toen maar voorzichtig stroom erop.

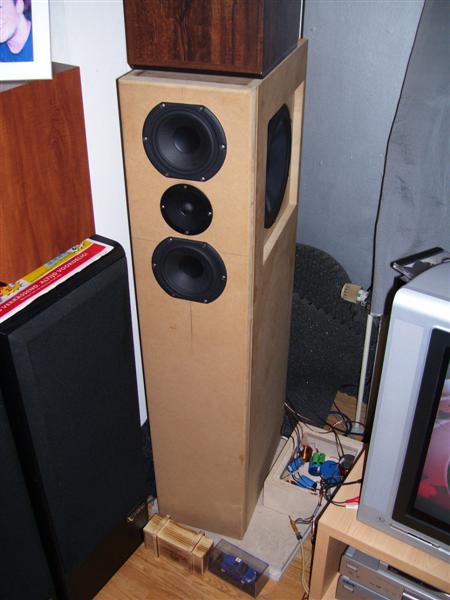

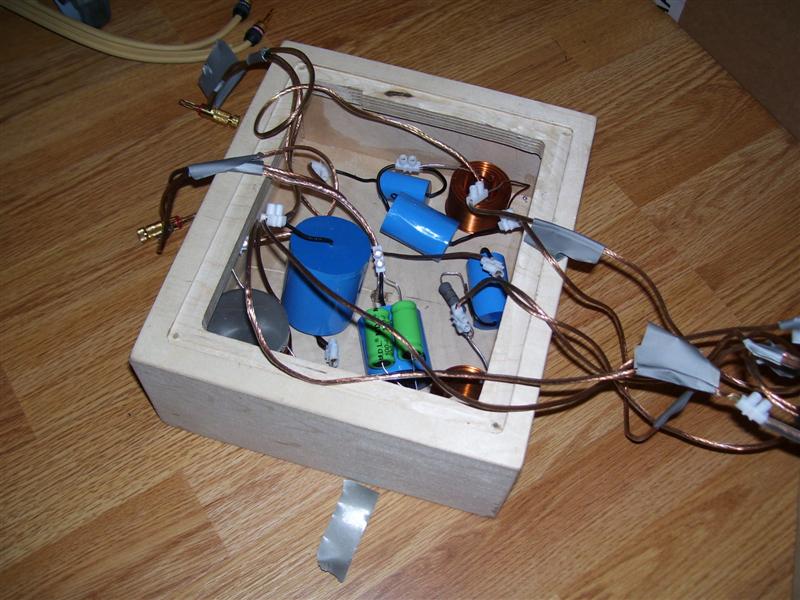

Ik ben i.i.g. blij dat de kroonsteenproefopstelling werkt, nu kan ik wat makkelijker nadenken over de uiteindelijke afwerking.

Zou ik die woofers bijvoorbeeld met een subwooferkabel verbinden van de box naar het filter ? Is dat wenselijk of geeft dat veel verlies ?

[Martijn H]

Opzich hoef je geen moeilijke kabels te gebruiken. Daar wordt het geluid niet beter van. Het netjes verbinden en juist plaatsen van de filtercomponenten is het belangrijkste.

Heb je nou 3 polige xlr stekkers gebruikt om de kabels aan te sluiten?

[Onne]

Opzich hoef je geen moeilijke kabels te gebruiken. Daar wordt het geluid niet beter van. Het netjes verbinden en juist plaatsen van de filtercomponenten is het belangrijkste.

Heb je nou 3 polige xlr stekkers gebruikt om de kabels aan te sluiten?

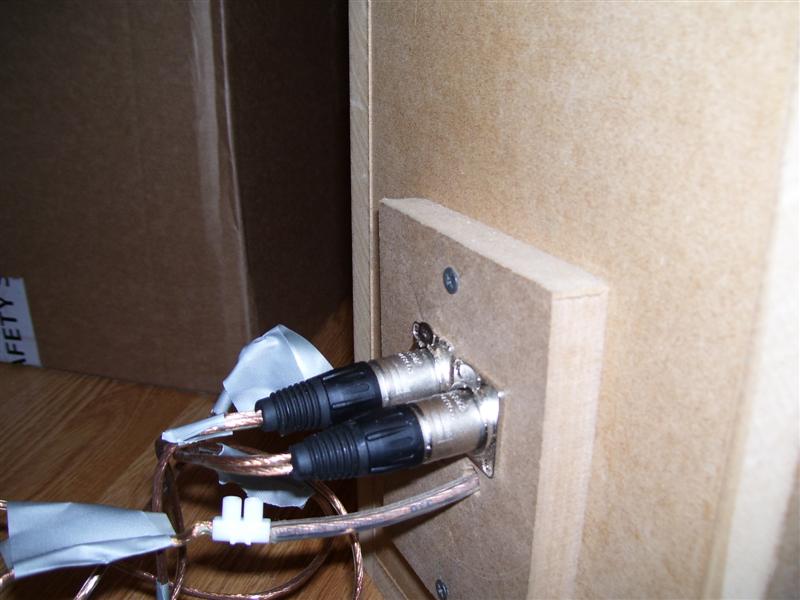

Yep 3 polig XLR, dit is wel de bedoeling althans. Alleen de bas heb ik er even uit gelaten omdat dit een relatief dikke kabel is. Alles zit nu scheef omdat ik eerst de werking wilde testen en daarna pas over ga tot echt bouwen. Vond het zelf een hele mooie oplossing met XLR,

[sevenup]

Opzich hoef je geen moeilijke kabels te gebruiken. Daar wordt het geluid niet beter van. Het netjes verbinden en juist plaatsen van de filtercomponenten is het belangrijkste.

Heb je nou 3 polige xlr stekkers gebruikt om de kabels aan te sluiten?

Yep 3 polig XLR, dit is wel de bedoeling althans. Alleen de bas heb ik er even uit gelaten omdat dit een relatief dikke kabel is. Alles zit nu scheef omdat ik eerst de werking wilde testen en daarna pas over ga tot echt bouwen. Vond het zelf een hele mooie oplossing met XLR,

Is dit geen beter oppossing?



Is in 2 / 4 / 8 polig te krijgen.

Zie: neutrik site

[Onne]

Ik heb nu ook XLR stekkers van Neutrik,

Waarom is die blauwe beter dan ?

[Martijn H]

Het kan allemaal. Je kan ook cinch pluggen gebruiken! Het is alleen niet altijd even makkelijk monteren.

Succes met het vervolg van je project!

[sevenup]

Ik heb nu ook XLR stekkers van Neutrik,

Waarom is die blauwe beter dan ?

Deze zijn speciaal voor luidspreker aansluitingen. XLR werd vroeger veel gebruikt. Men is later overgegaan op speakon onder andere voor de veiligheid ( touchproof ) en de connectie kan meer vermogen aan.

En je kunt dan met 1 stekker alles in 1 keer aansluiten.

[Yannick]

Het gaat hier toch om de verbinding tussen het filter en de speakers?

Opzich kun je dan elke plug die je kan verzinnen gebruiken. Alleen wel even opletten dat er voor het laag toch wel een kabel van minimaal 2mm² wordt aangeraden. Nou doe je dat geloof ik al, maar deze zijn denk ik lastig in een XLR plug te krijgen.

Voordeel van die blauwe neutrik plug (Speakon) is dat je alle kabels die je nu hebt lopen in 1 dikke kabel krijgt en dat is wel zo makkelijk. Verder is die plug net wat robuuster uitgevoerd dan een XLR. Ruwweg gezegd is XLR meer voor kleine signaal wegen (Microfoons/CD spelers/etc.) en Speakon, zoals de naam al doet vermoeden meer voor de hogere spanningen als speakers.

[Onne]

Ok, de constructie zit zo in elkaar dat ik dit nog makkelijk kan omgooien dus wel de moeite waard om het goed uit te zoeken. Deze XLR's waren alleen overjarig en goedkoop, en goedkoop komt me momenteel goed uit....

Ik moet alleen nog even uitzoeken hoe ik meer bas uit deze speakers krijg, de kast is ook nog niet 100% luchtdicht dus dat is al een verlies.
Tevens moet ik nog uitvinden hoeveel dempingsmateriaal er in moet,
en het filter moet misschien inspelen,

Nog even complimenten voor www.capsandcoils.com, er zat in de eerste zending een kernspoel met schade.
Deze is in no time vervangen! Prettig wanneer dat soort dingen geen moeite kosten.

[Onne]

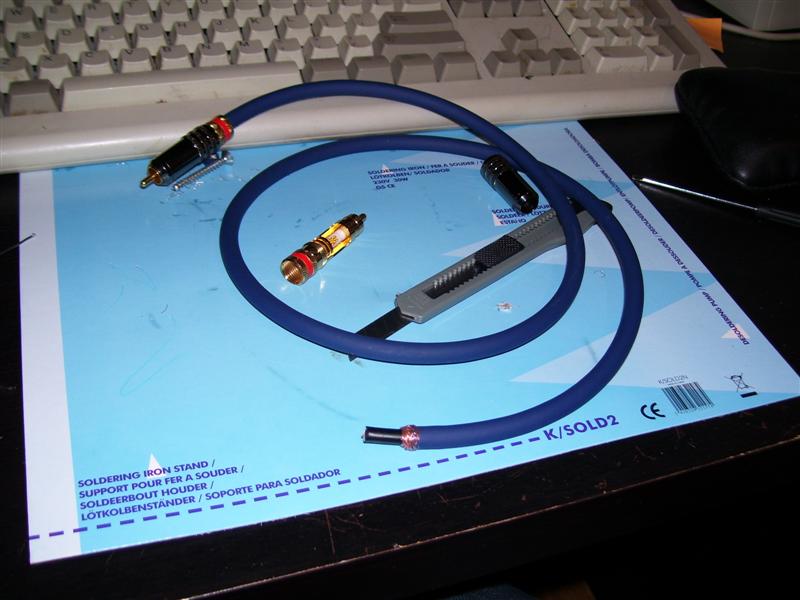

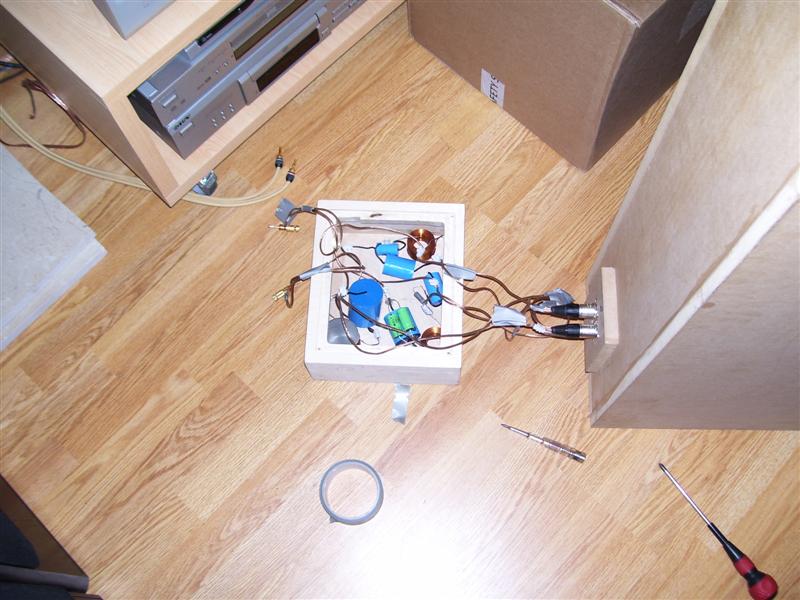

Even wat geknutseld!!

[Onne]

Wanneer ik 1 speaker aan heb staan en doe een Ohm meeting.
Dan zet ik de multimeter op 20K (ohm teken) en de pennetjes bijvoorbeeld op de ingang van het filter.

Dan staat er -0.58 , kan ik hieruit aflezen dat de impedantie ongeveer 6 ohm is op normaal luisterniveau?

Groet Onno
