Wat een normaal speakerprojectje voor RobertJan moest worden is uiteindelijk uitgegroeid tot een leerschool voor mezelf en een niet onaardig eindproduct. Dit resultaat is ontstaan uit de geweldige input van vele ZBA leden.
De bedoeling van de Concave Mk2 is om de Concave nogmaals te bouwen, ditmaal echter met een paar kleine aanpassingen die het bouwen eenvoudiger en reproduceerbaarder moeten maken. Tevens zou het mooi meegenomen zijn als hij de Concave op vlak van klank en afwerking nog zou overtreffen.
Om het geheel overzichtelijk te houden start ik het topic reeds met 15 postings. Elke posting krijgt een specifieke inhoud die in de loop van het project up-to-date zal worden gehouden.
Ed.
Concave Mk2
Moderator: Beheerdersteam
-
asterduc
- Berichten: 4165
- Lid geworden op: vr 12 aug 2005, 20:24
- Locatie: Schilde, Antwerpen, B
- Contacteer:
Concave Mk2
- Bijlagen
-
- Microsoft Word - Ontwerp Concave Mk2.pdf
- (272.68 KiB) 819 keer gedownload
Laatst gewijzigd door asterduc op za 19 jul 2008, 1:43, 5 keer totaal gewijzigd.
-
asterduc
- Berichten: 4165
- Lid geworden op: vr 12 aug 2005, 20:24
- Locatie: Schilde, Antwerpen, B
- Contacteer:
Concept
dynamische speaker met een hoog rendement.
- meerdere baswoofers met variabele afstelling (correctie room gain)
- zacht maar levendig vocaal gebied, gebruikmakend van speciale kastvorm
- middelgrote floorstander met ronde vormen
- relatief eenvoudig na te bouwen (op voorwaarde dat onderdelen beschikbaar zijn)
- highend allures
- gebruik van betaalbare topmaterialen
dynamische speaker met een hoog rendement.
- meerdere baswoofers met variabele afstelling (correctie room gain)
- zacht maar levendig vocaal gebied, gebruikmakend van speciale kastvorm
- middelgrote floorstander met ronde vormen
- relatief eenvoudig na te bouwen (op voorwaarde dat onderdelen beschikbaar zijn)
- highend allures
- gebruik van betaalbare topmaterialen
Laatst gewijzigd door asterduc op wo 15 okt 2008, 20:03, 3 keer totaal gewijzigd.
-
asterduc
- Berichten: 4165
- Lid geworden op: vr 12 aug 2005, 20:24
- Locatie: Schilde, Antwerpen, B
- Contacteer:
Drivers
Edel versie:
- Tweeter:
Scan Speak R2904/700005
http://www.tymphany.com/files/products/ ... 662000.pdf
of Raal Ribbon
http://www.raalribbon.com/products_flatfoil_70-10.htm
- Mid:
Scan Speak 15M/4531K00
http://www.tymphany.com/files/products/ ... 531K00.pdf
of Scan Speak 15MU/4741 Illuminator
- Woofers:
Scan Speak 25W/8567-SE 2 stuks per kant
http://www.tymphany.com/files/products/ ... 567-SE.pdf
Spaarversie:
- Tweeter:
Seas 22TAF met wave-guide!!!
http://www.intertechnik.de/module/1381029.pdf
- Mid:
Seas W150 of W150Al
http://www.intertechnik.de/module/1381025.pdf
- Woofers:
Dayton RS225S-8 (3 stuks per kant)
http://www.intertechnik.de/module/1381958.pdf
Edel versie:
- Tweeter:
Scan Speak R2904/700005
http://www.tymphany.com/files/products/ ... 662000.pdf
of Raal Ribbon
http://www.raalribbon.com/products_flatfoil_70-10.htm
- Mid:
Scan Speak 15M/4531K00
http://www.tymphany.com/files/products/ ... 531K00.pdf
of Scan Speak 15MU/4741 Illuminator
- Woofers:
Scan Speak 25W/8567-SE 2 stuks per kant
http://www.tymphany.com/files/products/ ... 567-SE.pdf
Spaarversie:
- Tweeter:
Seas 22TAF met wave-guide!!!
http://www.intertechnik.de/module/1381029.pdf
- Mid:
Seas W150 of W150Al
http://www.intertechnik.de/module/1381025.pdf
- Woofers:
Dayton RS225S-8 (3 stuks per kant)
http://www.intertechnik.de/module/1381958.pdf
Laatst gewijzigd door asterduc op wo 15 okt 2008, 19:57, 17 keer totaal gewijzigd.
-
asterduc
- Berichten: 4165
- Lid geworden op: vr 12 aug 2005, 20:24
- Locatie: Schilde, Antwerpen, B
- Contacteer:
Bas-behuizing

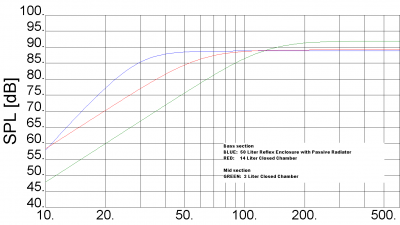

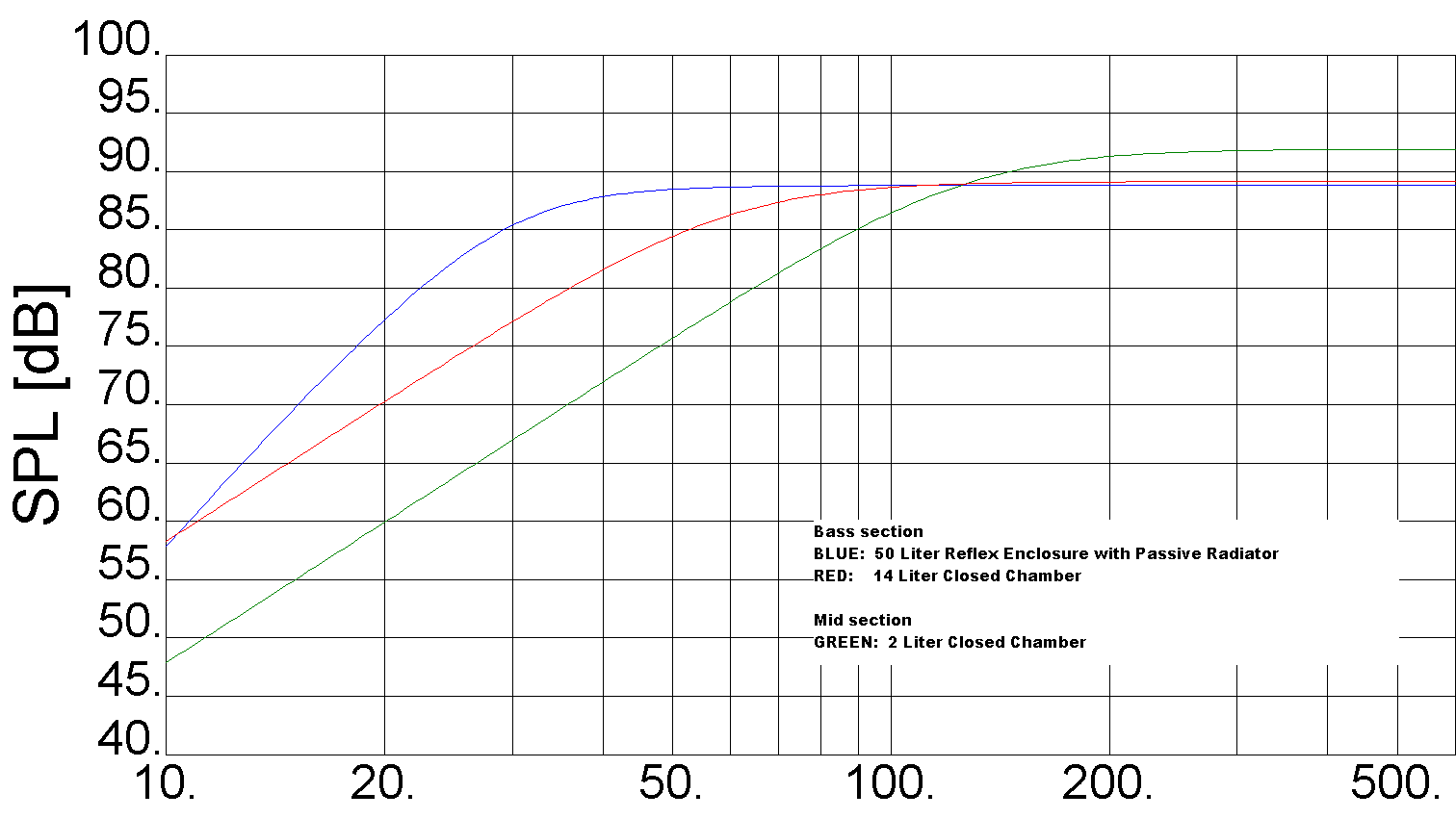

Concave 1: De Reflex woofer zorgt voor diepgang door lage F3 afstemming met passief membraan in een 50 liter kast.
De Closed woofer geeft eveneens bas maar zet net onder de 100 hz een zachte roll-off in ter compensatie van de 'room gain'. De kast is max 20 liter.
Bij de Concave Mk2 worden twee 10" drivers ingezet, elk in een gesloten kast. Bij de budgetversie worden drie 8" woofers gebruikt, eveneens in een gesloten kast.
Het laag wordt zfgesteld aan de hand van electrische correctie in het stuursignaal.
Om de staande golf in de diepte te minimaliseren worden 2 Helmholz kamers ingebouwd.

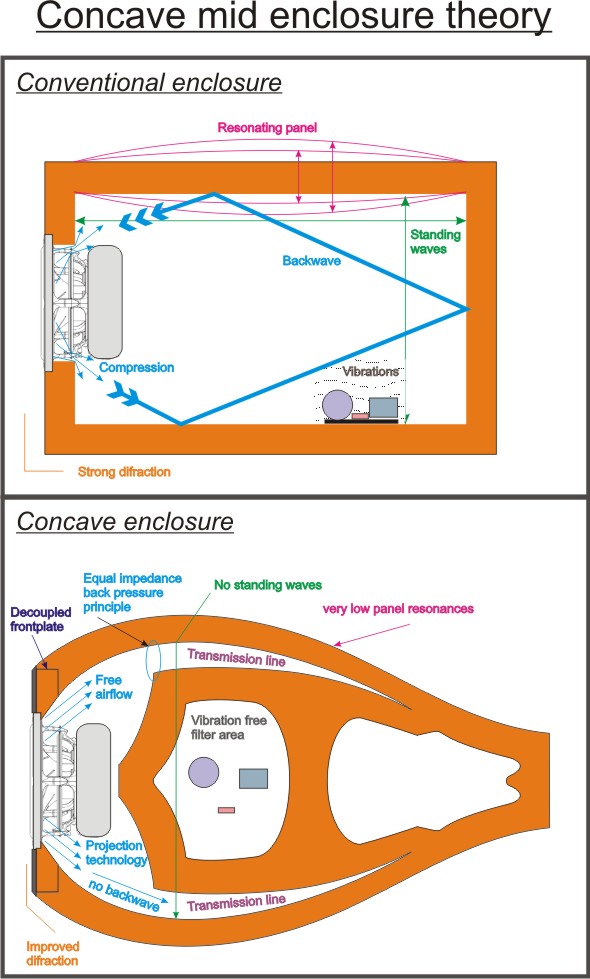

De laag sectie in de middentoner is een combinatie van tegenimpedantie (Sphere hoorn princiepe) en een gesloten TL pijp. De gezamelijke kastinhoud is 2 liter.
Concave 1: De Reflex woofer zorgt voor diepgang door lage F3 afstemming met passief membraan in een 50 liter kast.
De Closed woofer geeft eveneens bas maar zet net onder de 100 hz een zachte roll-off in ter compensatie van de 'room gain'. De kast is max 20 liter.
Bij de Concave Mk2 worden twee 10" drivers ingezet, elk in een gesloten kast. Bij de budgetversie worden drie 8" woofers gebruikt, eveneens in een gesloten kast.
Het laag wordt zfgesteld aan de hand van electrische correctie in het stuursignaal.
Om de staande golf in de diepte te minimaliseren worden 2 Helmholz kamers ingebouwd.
De laag sectie in de middentoner is een combinatie van tegenimpedantie (Sphere hoorn princiepe) en een gesloten TL pijp. De gezamelijke kastinhoud is 2 liter.
- Bijlagen
-
-
Laatst gewijzigd door asterduc op wo 15 okt 2008, 20:10, 7 keer totaal gewijzigd.
-
asterduc
- Berichten: 4165
- Lid geworden op: vr 12 aug 2005, 20:24
- Locatie: Schilde, Antwerpen, B
- Contacteer:
Constructie

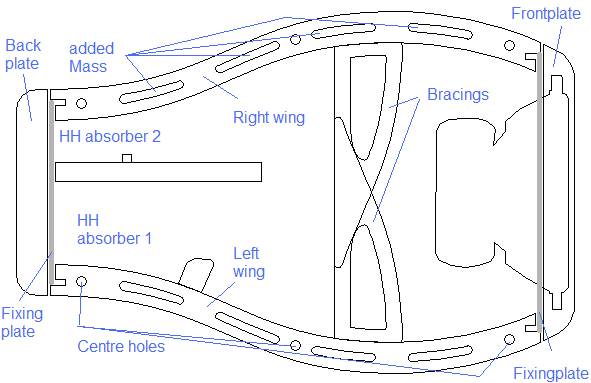

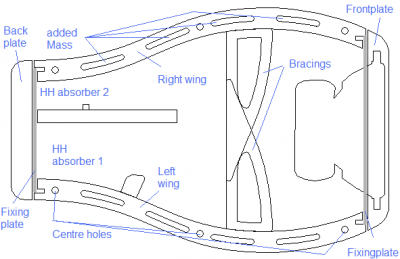

De schijven bestaan deels uit volledig uitgefreesde volle schijven die de bracings vormen en deels uit losse zijstukken om plaatmateriaal te sparen.
De voorzijde wordt 2-zijdig ingefreesd en door middel van een tussenplaat met de kast verbonden
De achterzijde wordt hetzelfde uitgevoerd als de voorzijde en kan gedemonteerd worden om de bedrading te verbergen die van de drivers naar het filter loopt.
De schijven bestaan deels uit volledig uitgefreesde volle schijven die de bracings vormen en deels uit losse zijstukken om plaatmateriaal te sparen.
De voorzijde wordt 2-zijdig ingefreesd en door middel van een tussenplaat met de kast verbonden
De achterzijde wordt hetzelfde uitgevoerd als de voorzijde en kan gedemonteerd worden om de bedrading te verbergen die van de drivers naar het filter loopt.
- Bijlagen
-
-
-
Laatst gewijzigd door asterduc op do 28 aug 2008, 21:03, 4 keer totaal gewijzigd.
-
asterduc
- Berichten: 4165
- Lid geworden op: vr 12 aug 2005, 20:24
- Locatie: Schilde, Antwerpen, B
- Contacteer:
Afwerking

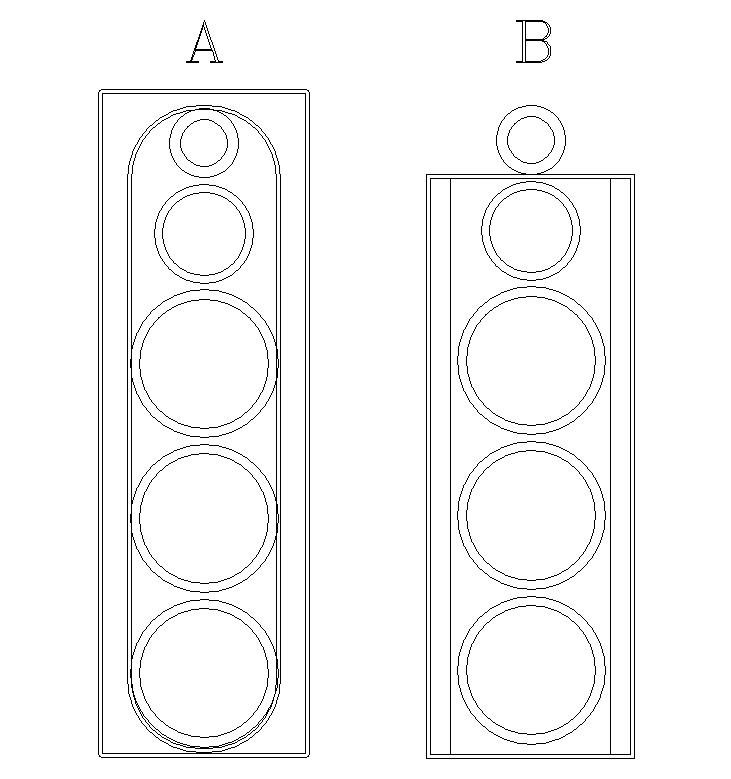

De speakerkast bestaat eigenlijk uit 3 onafhankelijke delen.
- De kast zelf, opgebouwd uit op elkaar gelijmde schijven
- Het massieve frontpaneel dat tegen de kast komt
- Een coverplaat op de achterzijde van de kast
De kast zelf heeft geen hoeken, dat maakt het afwerkingsprocess eenvoudiger. Daardoor kan de kast gewoon met fineer, formica, leder of van gelijk welk ander buigzaam bekledingsmateriaal worden voorzien.
De frontplaat wordt uit één geheel gefreesd en kan tegen de kast worden aangelijmd nadat de individuele delen zijn afgewerkt
Het coverpaneel past over de achterzijde van de kast en is demontabel.
De speakerkast bestaat eigenlijk uit 3 onafhankelijke delen.
- De kast zelf, opgebouwd uit op elkaar gelijmde schijven
- Het massieve frontpaneel dat tegen de kast komt
- Een coverplaat op de achterzijde van de kast
De kast zelf heeft geen hoeken, dat maakt het afwerkingsprocess eenvoudiger. Daardoor kan de kast gewoon met fineer, formica, leder of van gelijk welk ander buigzaam bekledingsmateriaal worden voorzien.
De frontplaat wordt uit één geheel gefreesd en kan tegen de kast worden aangelijmd nadat de individuele delen zijn afgewerkt
Het coverpaneel past over de achterzijde van de kast en is demontabel.
- Bijlagen
-
- Concave Mk2 afwerking.PNG (2.76 KiB) 7728 keer bekeken
Laatst gewijzigd door asterduc op zo 20 jul 2008, 10:18, 3 keer totaal gewijzigd.
-
anonamemouse
- Berichten: 1991
- Lid geworden op: ma 15 jan 2007, 17:11
- Locatie: +52° 03' 30", +4° 32' 45"
-
audiomanics
- Berichten: 4575
- Lid geworden op: za 08 apr 2006, 21:54
- Locatie: Appelscha
- Contacteer:
-
asterduc
- Berichten: 4165
- Lid geworden op: vr 12 aug 2005, 20:24
- Locatie: Schilde, Antwerpen, B
- Contacteer:
... en daardoor dan weer meer tijd om mij op de 'nieuwe' te concentrerenaudiomanics schreef:Ja, en dat is nou net wat we niet hebben!!
Maar met jouw hulp komt dat wel snel voor mekaar.

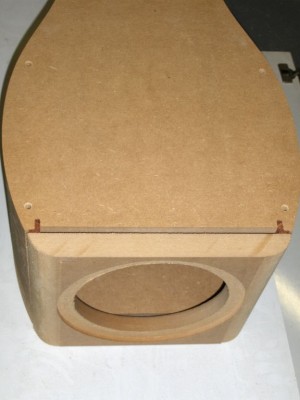

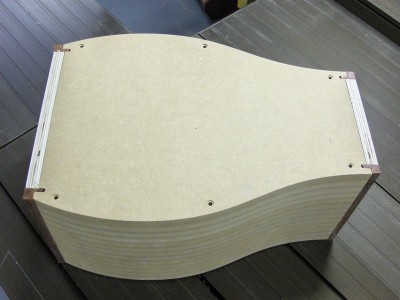

Note: Kees is mij nml door de geheimen van het 3D frezen aan het sluizen. Hieronder een eerste poging, onder 'zware en intensieve' begeleiding van Kees!
- Bijlagen
-
Ik heb in mijn eerste en tweede jaar wel eens programma's moeten schrijven in Unigraphics voor het frezen van complexe vormen, zou jouw freesmachine ook met dit soort code overweg kunnen?
Als je dan ergens een backup (Unigraphics NX3) vandaan weet te halen heb ik voor je de handleidingen, die vallen in een paar middagen we door te werken.
Als je dan ergens een backup (Unigraphics NX3) vandaan weet te halen heb ik voor je de handleidingen, die vallen in een paar middagen we door te werken.
