Karlson Resonator, 12inch Celestion (2weg systeem)

[MechanicalAnimal]

Hallo allen,

na al even op het HTforum in de zelfbouwsectie mijn topic gepost te hebben kwam ik ineens al surfend dit forum tegen

Hierbij mijn bouwverslag van een setje Karlson Resonators

Het begon allemaal met een maatje van mij met wie ik in een studentenflat heb gewoond. Op zijn kamer had hij 4 allemachtig grote, knalgeel gespoten, zelfbouwspeakers staan. Na een tijdje 2 geleend te mogen hebben van hem heb ik besloten ook zo'n set te willen bouwen.

De leverancier van de drivers is hifi-zaak Klaré in Hoorn (NoordHolland, http://www.klare.nl). Hier kocht ik de 2 Celestion drivers, 2 tweeters en een bijpassend scheidingsfilter. Over het filter kan ik helaas niets vertellen, ik weet bijvoorbeeld niet op welke freg. ze gecrossed zijn en welke componenten gebruikt zijn. Dit is mij iets te technisch. De plaatselijke zagerij leverde een voorgezaagd bouwpakket.

Hieronder stap voor stap pics van het bouwen van de kasten en de assemblage. Meeste pics zijn gescand want dit was voor mij het pre-digicam tijdperk

SneakPreview

bestandsbron:
http://img152.imageshack.us/img152/209/img2589eo3.jpg

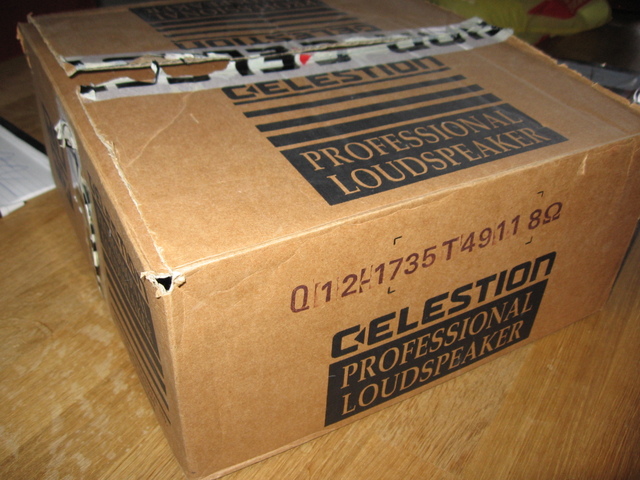

De Celestion 12 inch Q12-1735-T4911

[img]http://img519.imageshack.us/img519/3138/scan1dv3.jpg[/img]
De kast naast mijn te vervangen Philips FBserie

bestandsbron:
http://img291.imageshack.us/img291/6571/scan2jt9.jpg

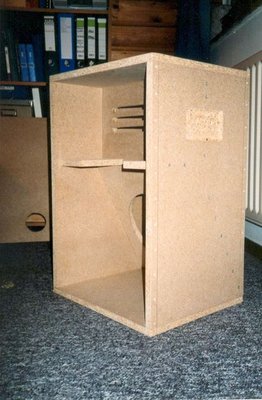

Achterzijde schuin, hier kun je goed zien dat er om de +/- 5 cm een houtschroef zit (4.0x40), lekker stevig dus

bestandsbron:

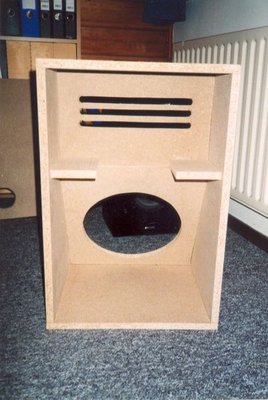

http://img291.imageshack.us/img291/1717/scan3mn3.jpg

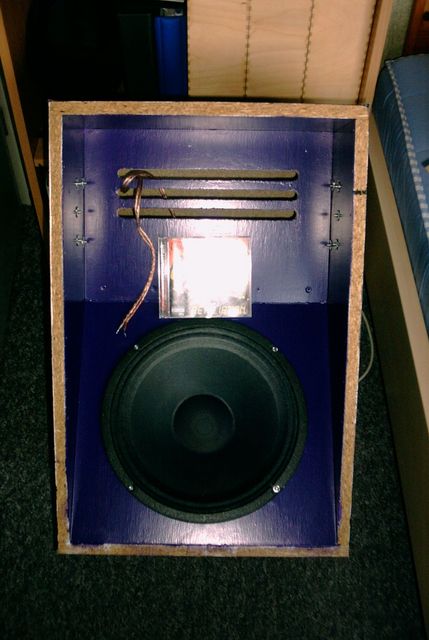

Achterzijde, verder geen bracing in de kast, dit zou ik een volgend keer wel willen plaatsen.

bestandsbron:
http://img168.imageshack.us/img168/782/scan5uv2.jpg

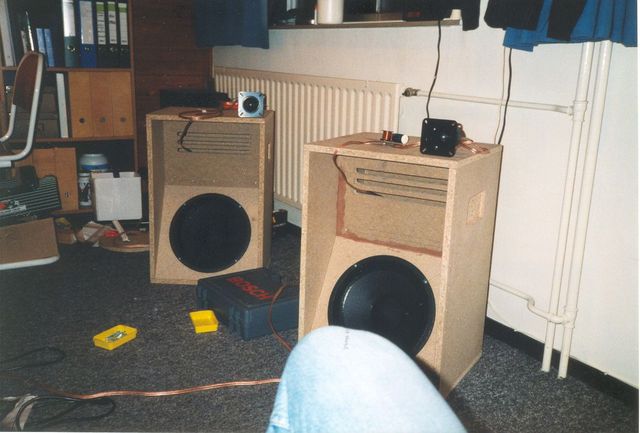

Achterplaat geplaatst, proefopstelling en even draaien.....djiesus wat kan dat hard

bestandsbron:
http://img168.imageshack.us/img168/9645/scan6ot5.jpg

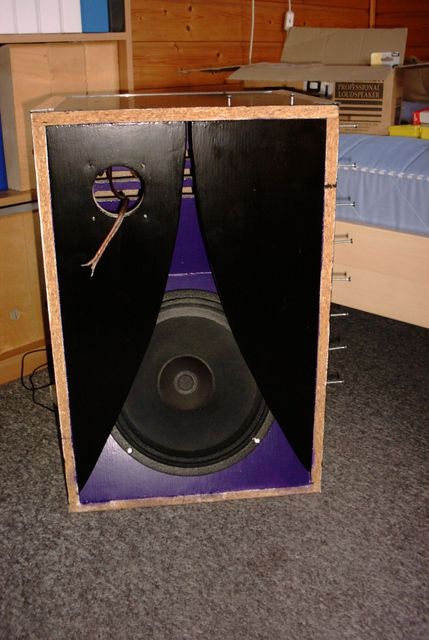

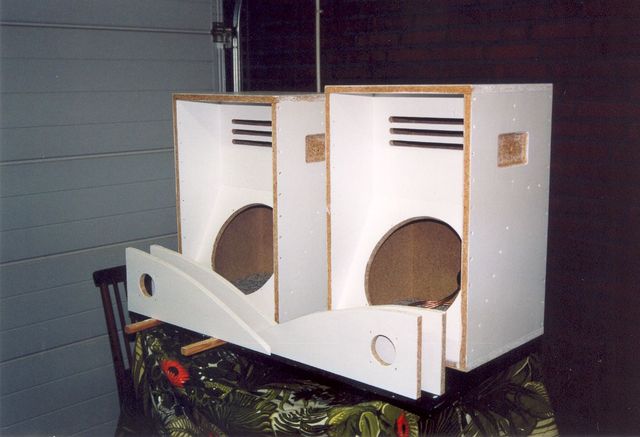

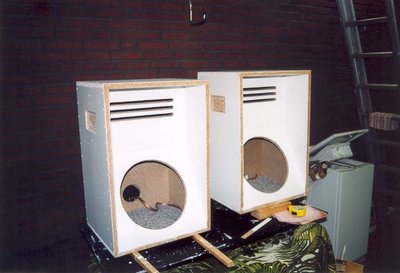

"Gordijntjes" klaar en alles op zijn plekkie.

bestandsbron:
http://img519.imageshack.us/img519/7594/scan7ll6.jpg

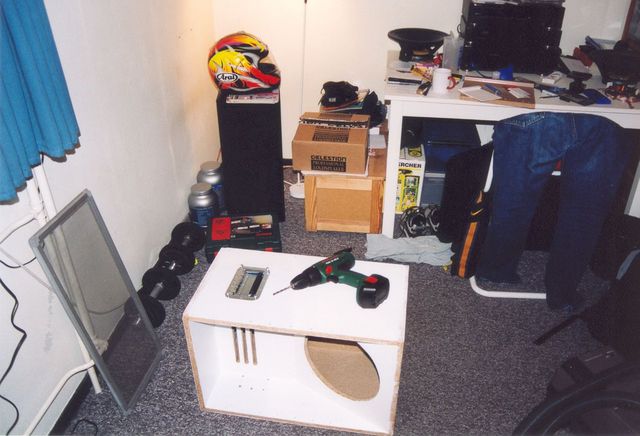

Hoe schroef ik een houten kast in elkaar? Gewoon, met heul veul schroeven en houtlijm!!!

owkeej, tot zover de blanke houten kasten Na dat ik ze in elkaar gezet had tot dit resultaat heb ik heel lang
geen tijd gehad om aan de speakers te werken. Ze stonden lekker te draaien en van een ander kleurtje gaan ze heus
niet anders klinken . Lage prioriteit dus tot ik het op mijn heupen kreeg en toch over de afwerking begon na te denken.

*wordt vervolgd*

[MechanicalAnimal]

Belofte maakt schuld: mijn Karlson's The Sequel

"Van blank hout naar een kleurtje"!!

De originele Karlsons die ik van mijn maatje Yør had mogen lenen waren Über-geel.
Hoewel dit mijn voorkeur had, heb ik toch besloten tot een iets praktischer kleurenschema.

Mijn keuze werdt uiteindelijk een zwarte kast en met een purperkleurige baffle

bestandsbron:
http://img168.imageshack.us/img168/9136/scan10bm9.jpg

bestandsbron:
http://img168.imageshack.us/img168/2816/scan11tj7.jpg

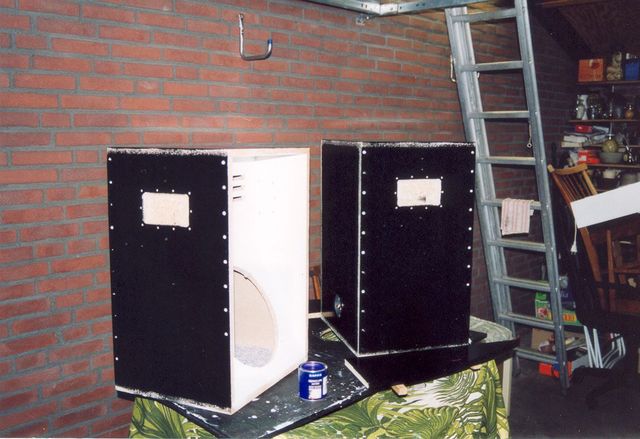

Grrrrrrrrrrrrrrrrrrrrondverf

bestandsbron:
http://img519.imageshack.us/img519/6971/scan12ua9.jpg

Ondertussen ook maar eens wat gaan voorboren

betandsbron:
http://img291.imageshack.us/img291/4415/scan13re2.jpg

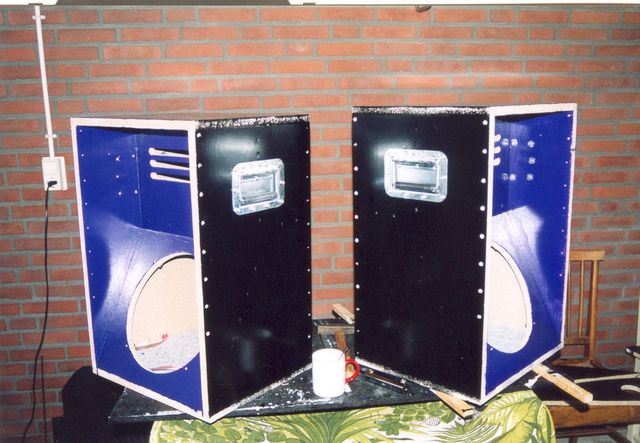

zwart/wit

bestandsbron:
http://img291.imageshack.us/img291/8282/scan14cz1.jpg

zwart/purper

Na het verven wederom in elkaar geprutst. Hierna gaan prakkizeren over de uiteindelijke afwerking!
Natuurlijk moesten dit alu-hoekprofielen en hoekstukken gaan worden. Echter door allerlei andere bezigheden werdt ook het afmaakproject ernstig in de koelkast (lees: diepvries) gezet

[MechanicalAnimal]

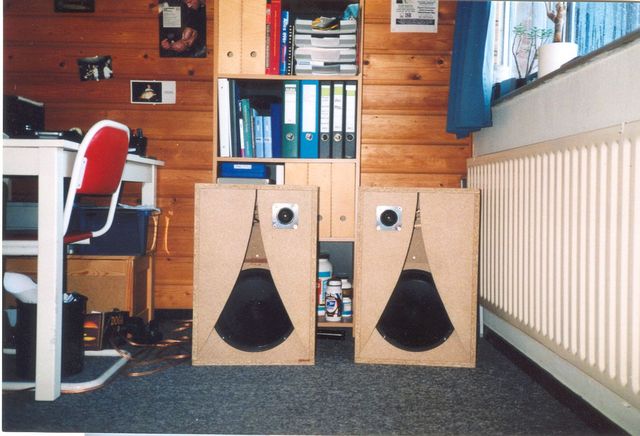

jááááren later......hoekprofiel besteld .........en inmiddels een heuse digitale camera

bestandsbron:
http://img521.imageshack.us/img521/8786/resonator2kg0.jpg

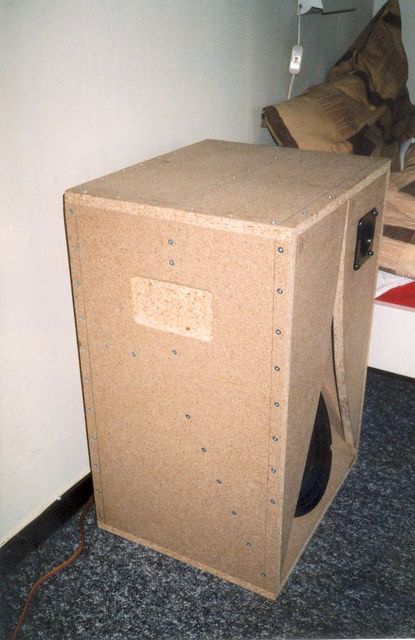

Zijkantje

http://img120.imageshack.us/img120/3974/resonator3xz2.jpg

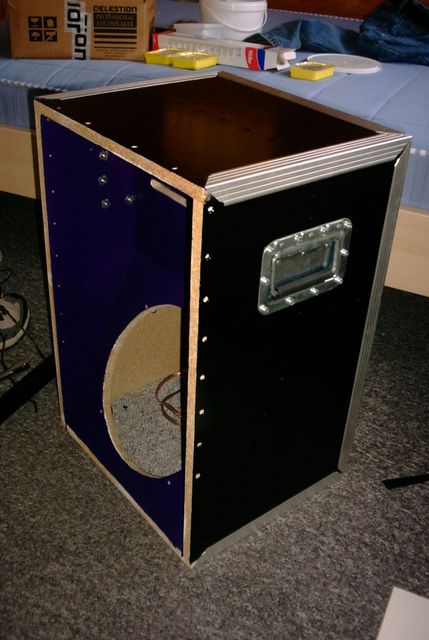

"Under Construction"

bestandsbron:
http://img120.imageshack.us/img120/307/resonator4au0.jpg

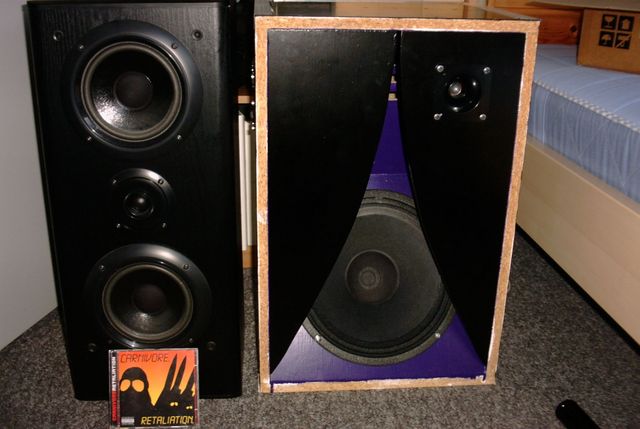

12inch, erg lekker , ceedeetjuh ter vergelijking, jammer van die flits

bestandsbron:
http://img515.imageshack.us/img515/4508/resonator5nn0.jpg

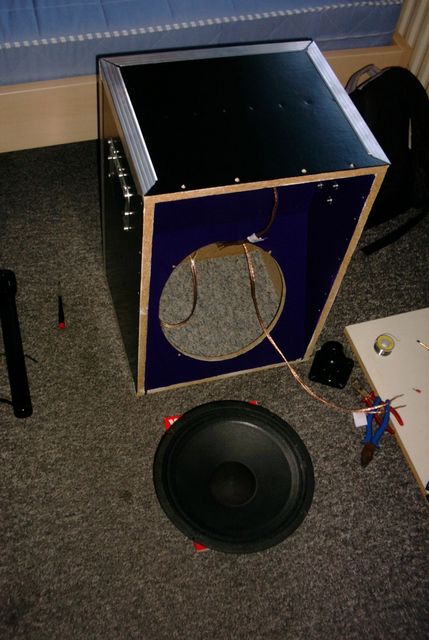

Almost there.......

bestansbron:
http://img515.imageshack.us/img515/7960/resonator6qj2.jpg

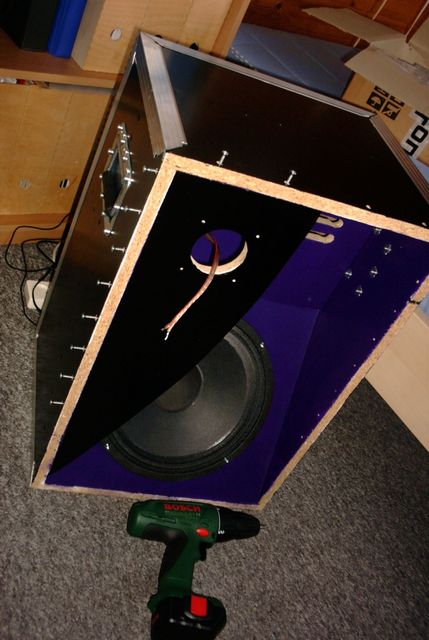

Bijna almost there.....

bestandsbron:
http://img120.imageshack.us/img120/1948/resonator7wz3.jpg

Klaar!!!.....en rammelen met die bakken maar weer

Things still to do : Hoekprofiel voorzijde en hoekstukken plaatsen.

[MechanicalAnimal]

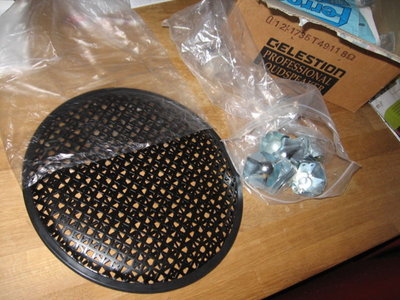

hier moet ik dus de moed nog even voor verzamelen:

bestandsbron:
http://img152.imageshack.us/img152/7690/img2590yo8.jpg

op het moment staan ze er helaas zo bij:

[img]http://img175.imageshack.us/img175/143/img2591am8.jpg[/img]

[MechanicalAnimal]

Inmiddels verhuisd naar een echte woning ipv ons flatje. De Karlsons staan helaas op zolder. In de woonkamer geen plek
voor ze.

Wishlist:
Als het kluswerk aan het huis gedaan is zou ik graag nog eens aan de slag willen met de Karlsons. Het zelf bouwen van zulke speakers is heel erg leuk. Ook als je voor het eerst je eigenbouw hoort spelen bekruipt je een bizar soort gevoel van trots .

Als ik in de toekomst een grotere woonkamer zou hebben dan denk ik dat ik de Karlsons opnieuw ga bouwen. Dit maal van MDF in plaats van spaanplaat. Tevens zou ik de kasten beter afwerken hoewel ik het niet storend vind om de schroefkoppen onder de 6 verflagen (3 x grondverf, 3 x lakken) te zien zitten, dit past wel bij het ruige uiterlijk.

Na het assembleren van de kasten zou ik ze bij een meubelmakerij willen laten spuiten. Een kleurencombinatie ben ik nog niet over uit. Dat ligt ook natuurlijk aan de inrichting, wel weet ik dat het geen zwart zou gaan worden.
Als een spuiter een klus heeft met een kleur die je aanstaat dan neemt hij ze dan gewoon mee voor een klein prijsje.
Ook zou ik wat betere demping plaatsen in plaats van twee lappen oud hoogpolig tapijt .

Mochten jullie tips voor mij hebben dan hoor ik dat graag, maar als iemand meer wilt weten dan kun je me gerust mailen!

Maarten
MechanicalAnimal

[MechanicalAnimal]

Hierbij nog even mijn grote inspirator en flatgenoot Yør.

bestandsbron:
http://img401.imageshack.us/img401/9229/scan9qi0.jpg

Op de achtergrond 2 van zijn vier Karlsons. Deze waren voorzien van FANE-drivers. Eén paar met lange slag en één paar korte slag versies.
Op deze foto waren we mijn hoogslaper (ivm chronisch ruimte-tekort) aan het bouwen en met muziek knutselt het nét ff beter natuurlijk

Inmiddels heeft Yør zijn speakers van een upgrade voorzien:

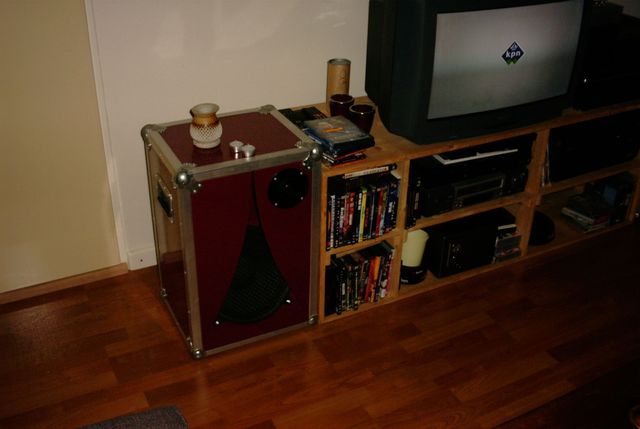

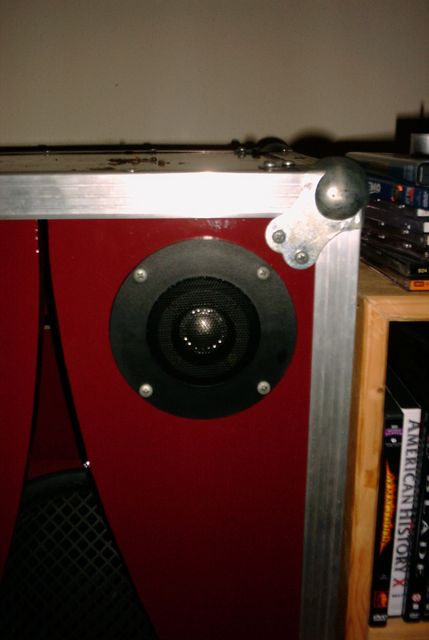

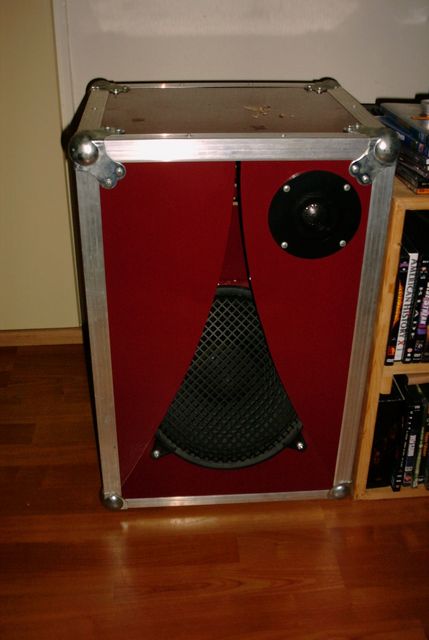

NIet alleen de kleur "Ossebloedrood"valt op.....ook valt de nieuwe tweeter op, mijn Karlsons zijn uitgevoerd met een Foster piezo-geval. De ronde vervangingstweeter klinkt, in combinatie met het nieuwe scheidingsfilter, een stuk beter.

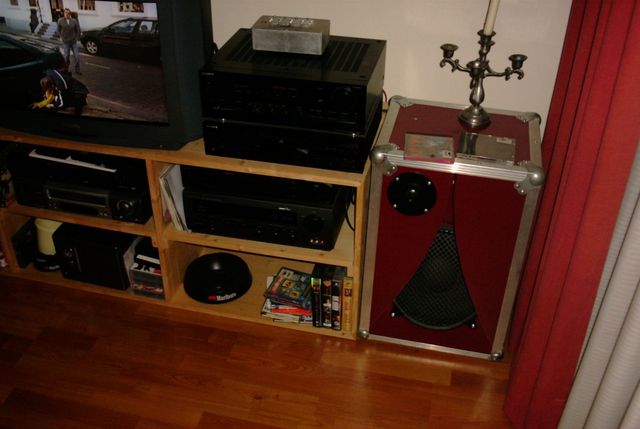

Op deze foto's is ook goed te zien hoe de Karlson's er uit horen te zien.

bestandsbron:
http://img228.imageshack.us/img228/5818/36824281sn1.jpg

bestandsbron:
http://img170.imageshack.us/img170/4232/80016841he2.jpg

details:

bestandbon:
http://img378.imageshack.us/img378/7476/28234488fn8.jpg

bestandsbron:
http://img170.imageshack.us/img170/663/39709647ox0.jpg

[img]http://img378.imageshack.us/img378/3679/26181594kf6.jpg[/img]
