Een bijna bouwpakketje pre-pre.
Spulletjes besteld bij Conrad en ae-europe. De eerste leverde na 3 dagen ... de trafo en smoorspoelen zullen nog wat langer op zich laten wachten.
Phonodude PCB-versie
Moderator: Beheerdersteam
Phonodude PCB-versie
- Bijlagen
-

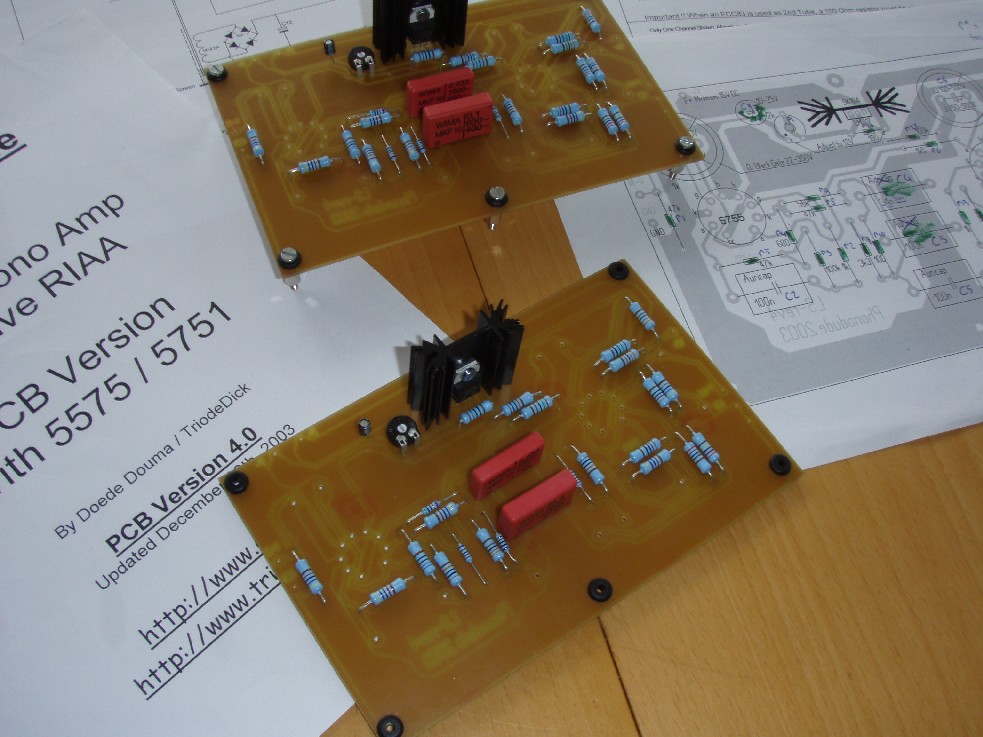

- De Conrad spullen erop gesoldeerd
-

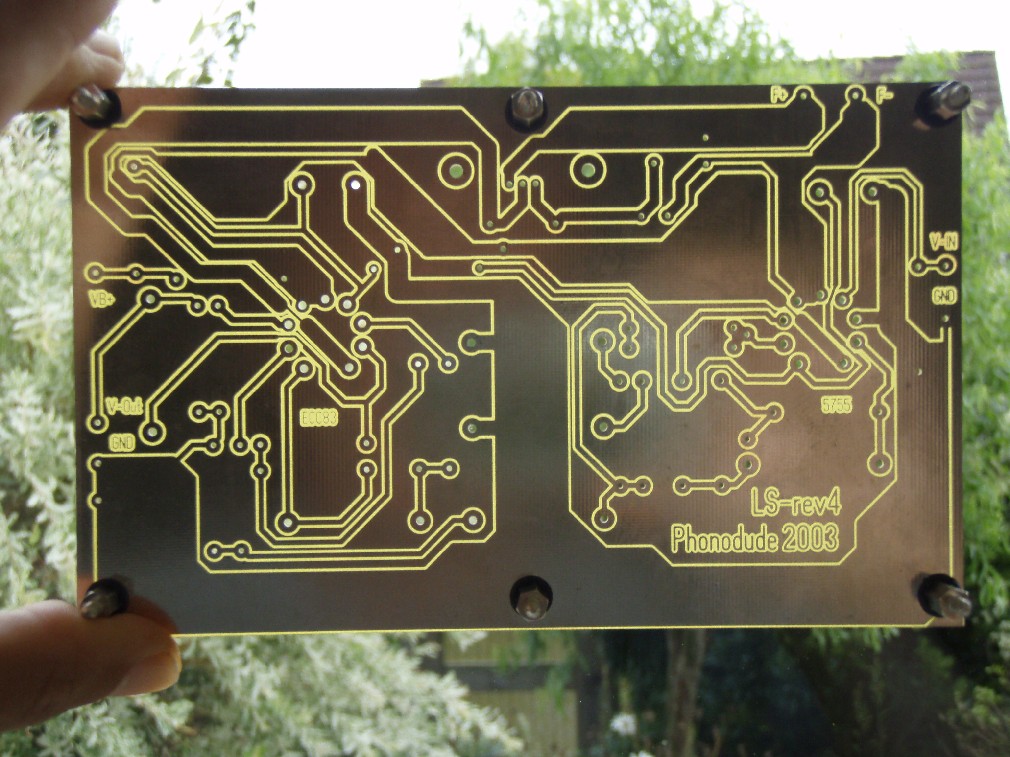

- Douma's pcb
-

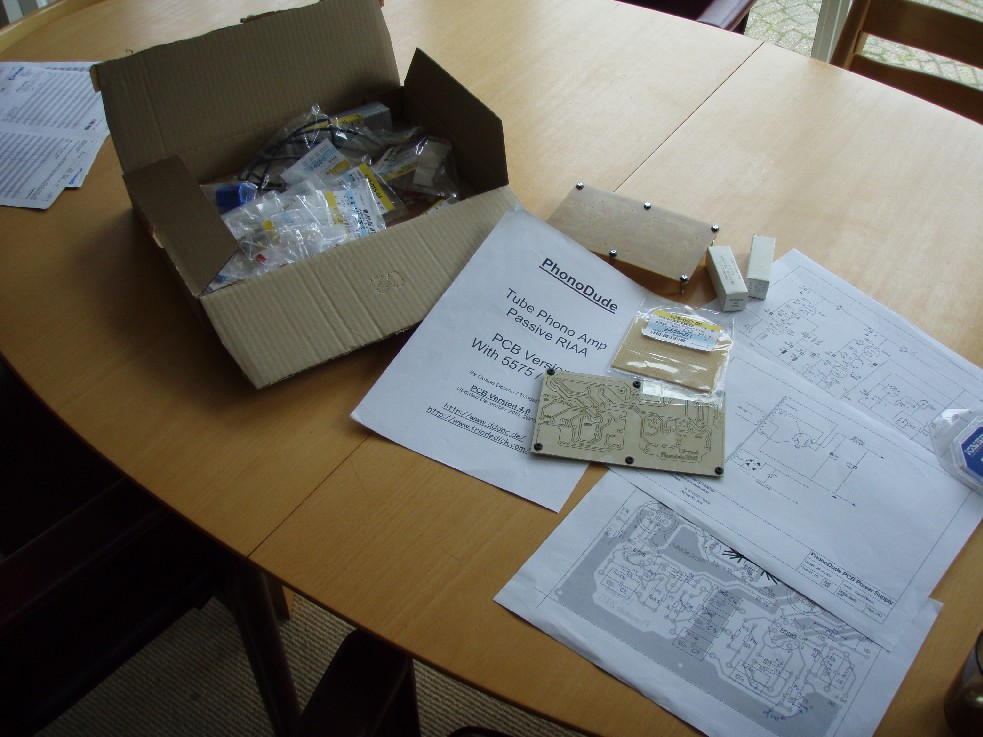

- Het bouwpakketje; conrad zet op elk zakje wat erin zit!

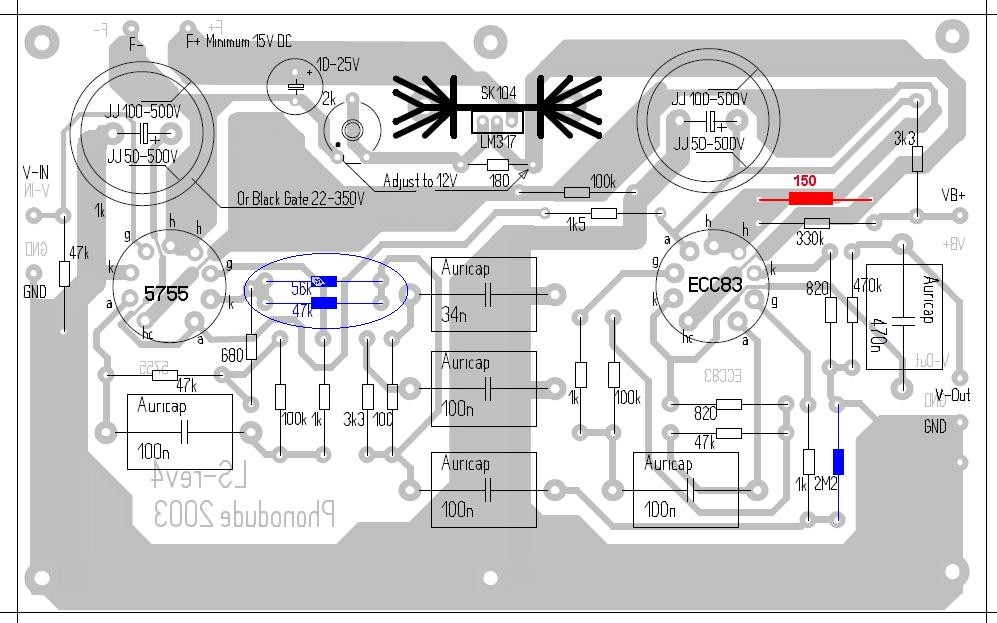

Na enig overleg met Doede en Dick zijn er een paar aanpassingen:
De blauwe weerstanden zijn gelijk gebleven, Doede heeft er een in zitten van 22k. Volgens hem komt de riaa dan net iets mooier uit als de orginele combinatie van 47k & 56k.
De blauwe weerstand rechtsonder komt niet overeen met de schema's van Dick. Navraag leerde dat Doede die niet op voorraad had en daarom een andere combinatie erin had gesoldeerd.
De rode weerstand komt niet voor in een enkel schema. Deze aanpassing is voor het toepassen van een ecc83 of ecc803s ipv een 5751. Er zaten ook geen gaatjes in de print voor dit onderdeel. In de beschrijving op de site van Dick meldt hij dat de er een 150r over de pinnen dient te worden gesoldeerd bij toepassing van de ecc versie. Maar ik bouw niet voor niets op een printplaatje ....
De twee rode Wima MKP's vervangen de peperdure Auricaps, ze zitten toch niet in de signaallijn. (totale besparing circa 35 euro!)
De bevestigings gaten in de print heb ik opgeboord en er rubber kabeldoorvoeren ingeprutst. Hierdoor is er een isolatie tussten printplaat en kast. De afstandbussen worden zo ook een beetje flexibel. De boutjes door de print naar de afstandbussen geven zo hopelijk minder trillingen uit de kast door aan de printplaat. Microfonie is tenslotte een bekend probleem bij de ecc83 (maar weer wat minder bij de door mij bestelde 803s).
De blauwe weerstanden zijn gelijk gebleven, Doede heeft er een in zitten van 22k. Volgens hem komt de riaa dan net iets mooier uit als de orginele combinatie van 47k & 56k.
De blauwe weerstand rechtsonder komt niet overeen met de schema's van Dick. Navraag leerde dat Doede die niet op voorraad had en daarom een andere combinatie erin had gesoldeerd.
De rode weerstand komt niet voor in een enkel schema. Deze aanpassing is voor het toepassen van een ecc83 of ecc803s ipv een 5751. Er zaten ook geen gaatjes in de print voor dit onderdeel. In de beschrijving op de site van Dick meldt hij dat de er een 150r over de pinnen dient te worden gesoldeerd bij toepassing van de ecc versie. Maar ik bouw niet voor niets op een printplaatje ....
De twee rode Wima MKP's vervangen de peperdure Auricaps, ze zitten toch niet in de signaallijn. (totale besparing circa 35 euro!)
De bevestigings gaten in de print heb ik opgeboord en er rubber kabeldoorvoeren ingeprutst. Hierdoor is er een isolatie tussten printplaat en kast. De afstandbussen worden zo ook een beetje flexibel. De boutjes door de print naar de afstandbussen geven zo hopelijk minder trillingen uit de kast door aan de printplaat. Microfonie is tenslotte een bekend probleem bij de ecc83 (maar weer wat minder bij de door mij bestelde 803s).
- Bijlagen
-
Nee, Doede had ze er zelf ook al ingezet ....weidok schreef:Zo slecht zijn die Wima's toch ook niet... toch ?
Ben een aantal plaatjes van de phonodude tegen gekomen op het net; geen enkele had op deze 2 plaatsen auricaps erin. Overigens ga ik niet mee in het "ultra high-end" gedoe. Geen black gates, speciale trafo's, telefunken ecc83 oid. (allemaal JJ) Alleen de condensatoren die in de signaal lijn zitten worden Auricaps. Dus 4 per kanaal, da's totaal toch bijna 100euri voor stereo. (Als hier ook wima mkp's waren toegepast had dat circa 16 euro gekost.)
Overigens is TD ondertussen bezig met een vernieuwde/opgewaardeerde phonodude, gaat allemaal ook door.
En audiocomponents (hoort hier niet, maar a-la) komt met een scanspeak drieweg: 18w -12m - ringradiator! Zal wel br worden en geen Tl.
Ding gaat vertigo heten
(aanpassing post van 19 sept; foto toegevoegd)

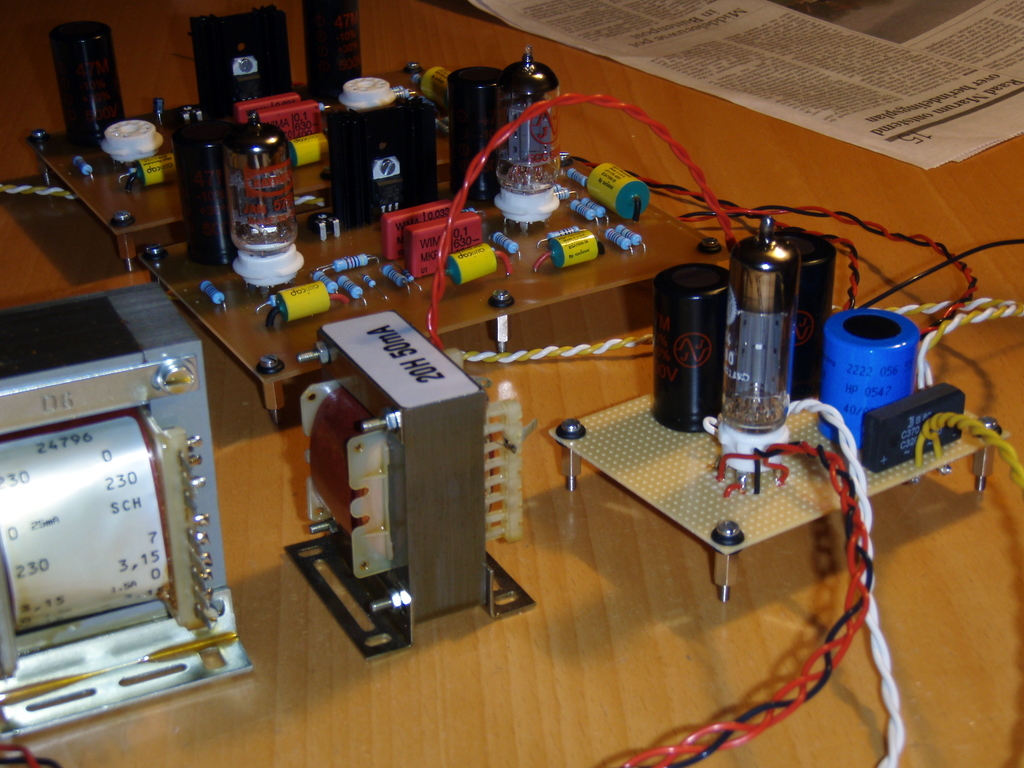

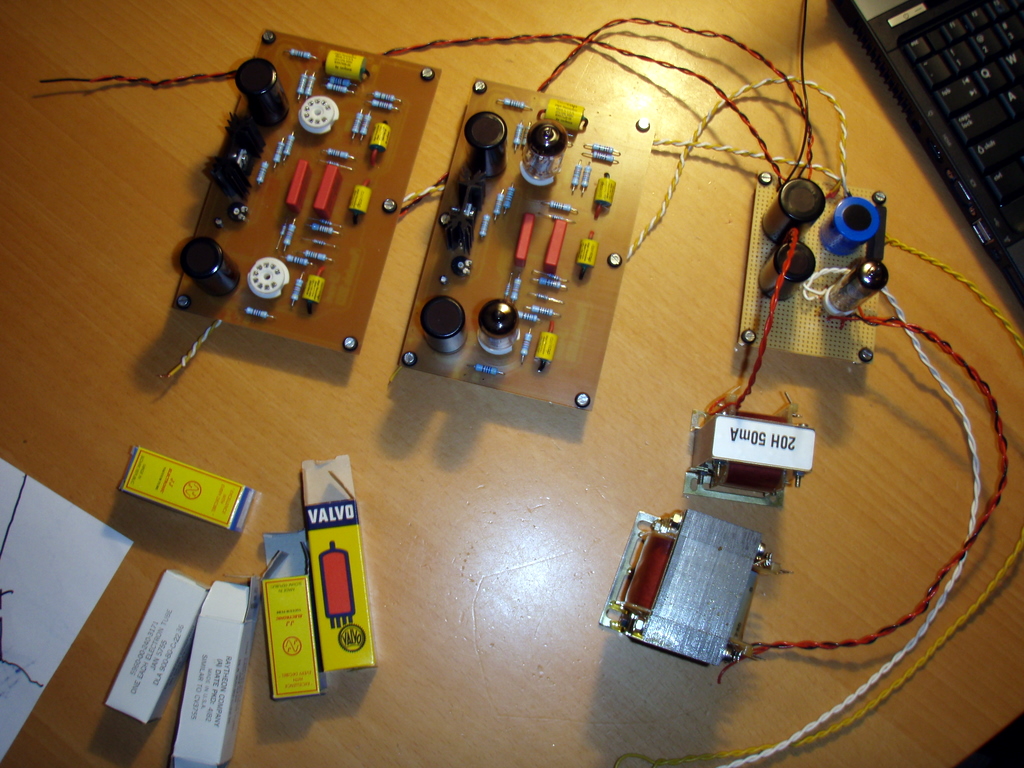

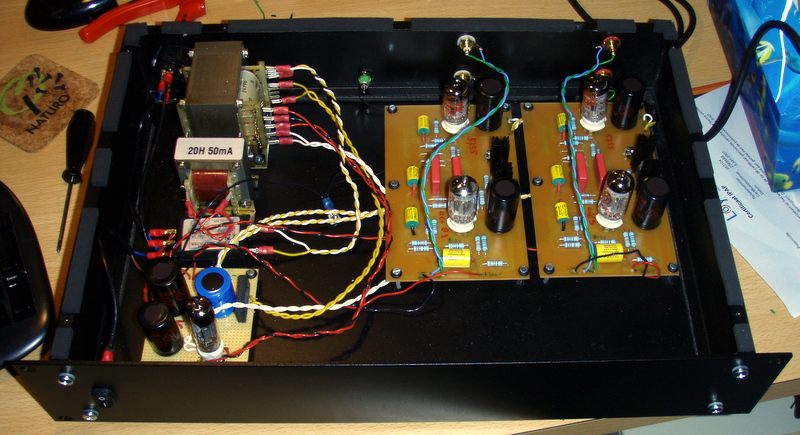

Het solderen is bijna klaar. De losse onderdelen moeten alleen nog gekoppeld worden.
Ik heb getracht een beetje logisch te werk te gaan; rood & zwart is voor hoge voltages. Geel & wit voor lage. Groen & Blauw wordt voor de signalen.
Problemen tot nu toe:
Pijn in mijn vingers van het draad draaien, is daar niet een handig truukje voor

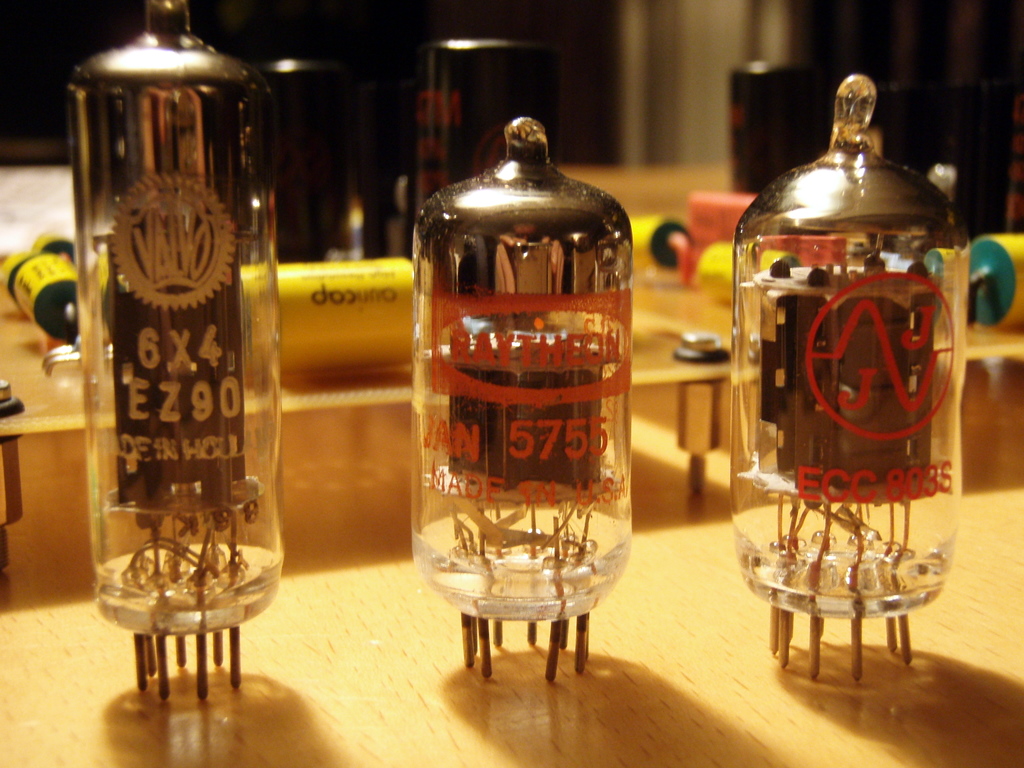

Was even vergeten dat 6X4 ook een voetje nodig had .... nergens op voorraad in de dorpen hier (Sneek/Leeuwarden).
Ik heb getracht een beetje logisch te werk te gaan; rood & zwart is voor hoge voltages. Geel & wit voor lage. Groen & Blauw wordt voor de signalen.
Problemen tot nu toe:
Pijn in mijn vingers van het draad draaien, is daar niet een handig truukje voor
Was even vergeten dat 6X4 ook een voetje nodig had .... nergens op voorraad in de dorpen hier (Sneek/Leeuwarden).
- Bijlagen
-
-
-
ehh, C6 en C8?
-
Digidoo
- LET OP: deze gebruiker heeft geen werkend emailadres, dus ontvangt ook geen notificaties.
- Berichten: 927
- Lid geworden op: za 30 jul 2005, 17:57
- Locatie: Den Haag
- Contacteer:
Mooi spul! Ook fijn dat het op een printje kan. Plannen zien er allemaal deugdelijk uit en ook de componentkeuze lijkt mij precies goed. Ik geloof ook niet in exotische componenten buiten de signaalweg.
[brutale modus]
Wat kost het hele spul eigenlijk?
[/brutale modus]
[brutale modus]
Wat kost het hele spul eigenlijk?
[/brutale modus]
Zijn die kabeltjes dan wel geisoleerd?Groen & Blauw wordt voor de signalen.
Dat maakt mij geen bal uit, zolang je maar realistisch bezig bent. Maar voor de socialisten & studenten onder ons .... reken voor een volledig gebouwde phonodude incl kast, verzendkosten ed op zo'n €450 a €500.Digidoo schreef:[brutale modus]
Wat kost het hele spul eigenlijk?
[/brutale modus]
Uiteraard. Ingangssignaal gaat door puur zilver lopen, uitgangssignaal door met koper verzilverd draad.Digidoo schreef:Groen & Blauw wordt voor de signalen.
Zijn die kabeltjes dan wel geisoleerd?
[Socialisten & studentenmode] Kost bijna niets extra's; reken op een tientje ofzo [/Socialisten & studentenmode]
[Ps mode] voordat jullie mij nu van alles gaan betichten, ik vind het ook belachelijk als je je kind met je nieuwe ferrarari naar school brengt ... als je 200 meter verderop woont[/Ps mode]

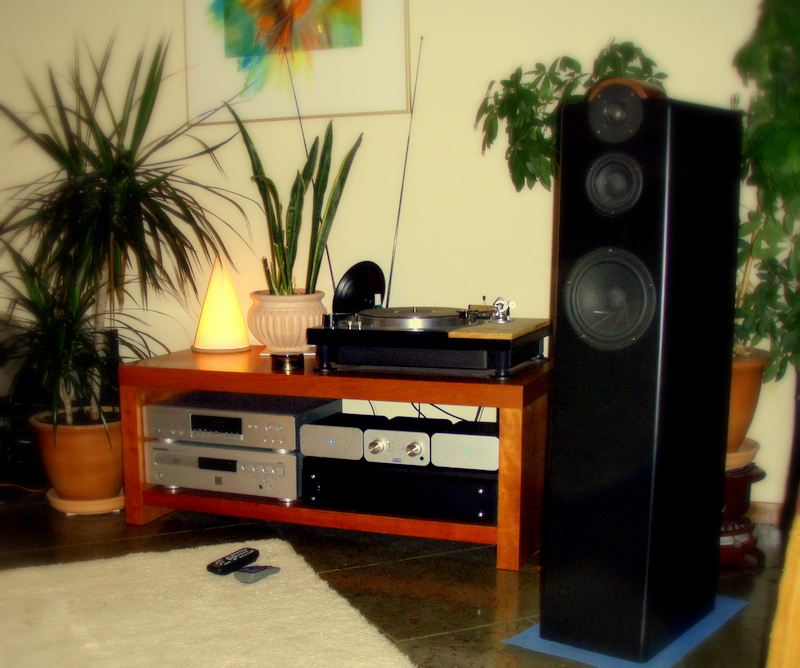

[nogmaals Ps mode]Mijn vrouw merkte hierover op: Dat zwarte
ding klonk wel mooi .....
[/nogmaals Ps mode]-
audiomanics
- Berichten: 4575
- Lid geworden op: za 08 apr 2006, 21:54
- Locatie: Appelscha
- Contacteer:
mis ik nu iets
-
audiomanics
- Berichten: 4575
- Lid geworden op: za 08 apr 2006, 21:54
- Locatie: Appelscha
- Contacteer:

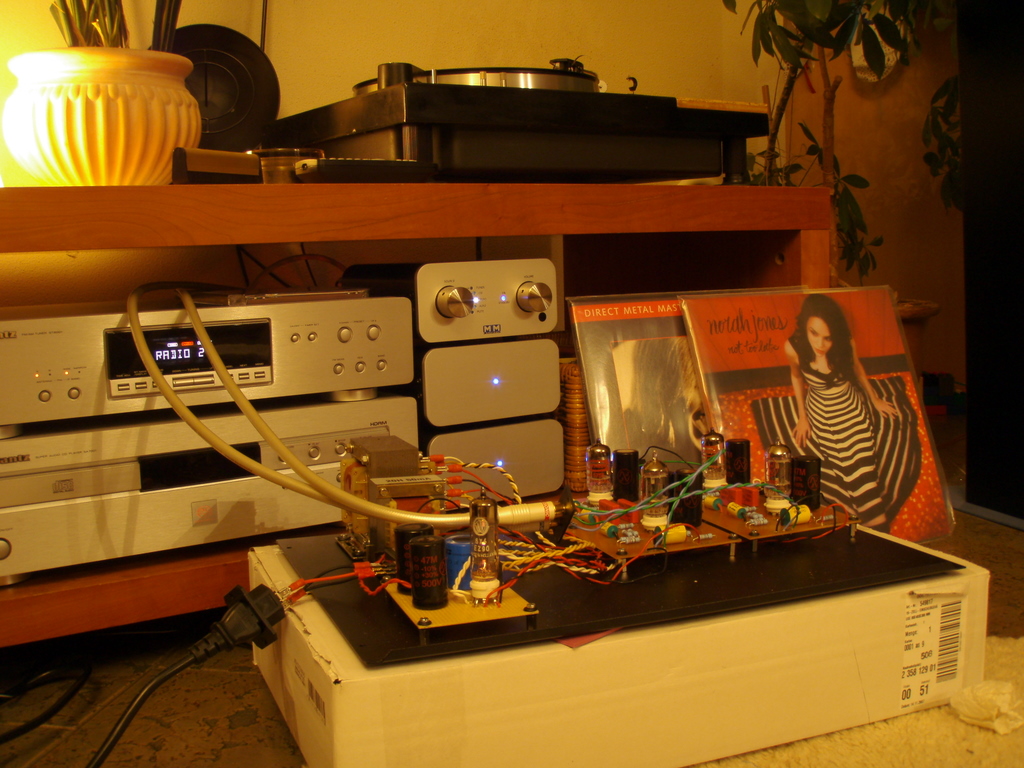

Nou de lichtjes branden ... had nogal wat voeten in de aarde.sietse schreef:iiiiiiejaaaahh, nou gaat er een lichtje branden....
Ik heb maar een simpele kast bij Conrad gekocht, meteen van die mooie cinch doorvoeren meebesteld .... de rode worden nageleverd over 2 weken
Maar toch ... vrolijk geboord en de laatste draadjes gesoldeerd ....
aan de versterker ..... alleen rechts geluid
Nou van alles geprobeerd, dan maar met de multimeter zoeken. Na anderhalf uur vond ik een verschil tussen de printen. Een miniscuul verbindingetje maakt spelen voor het linkerkanaal onmogelijk. Uiteraard snel weggepoetst en nu
speelt het ......
wonderbaarlijk mooi

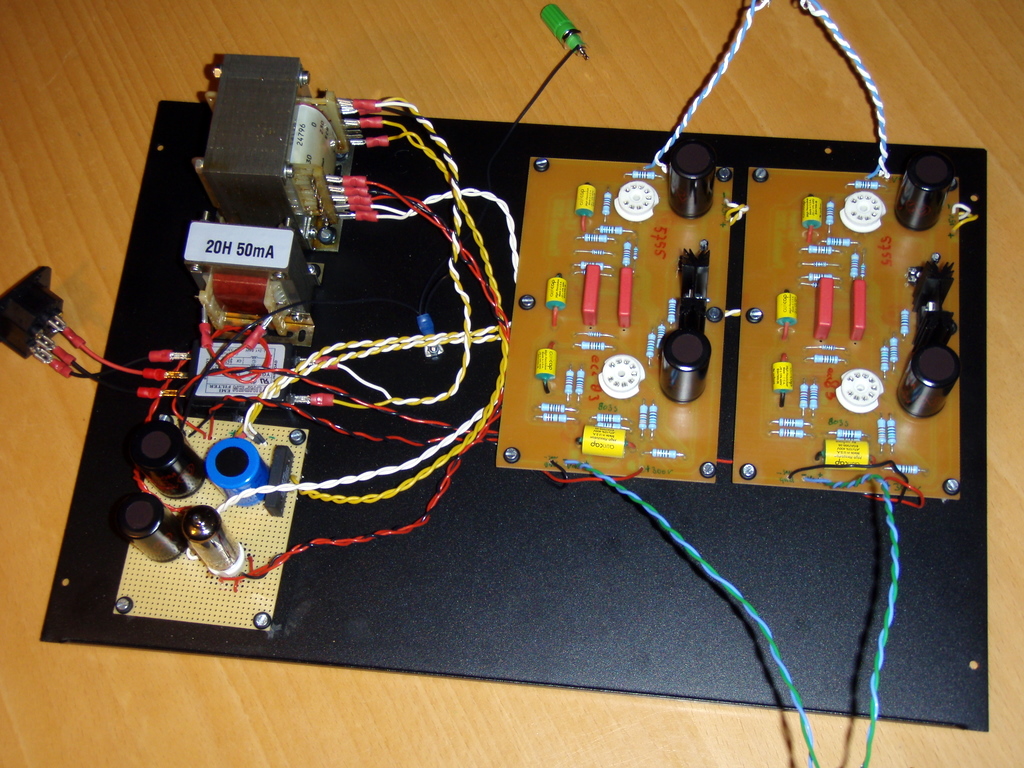

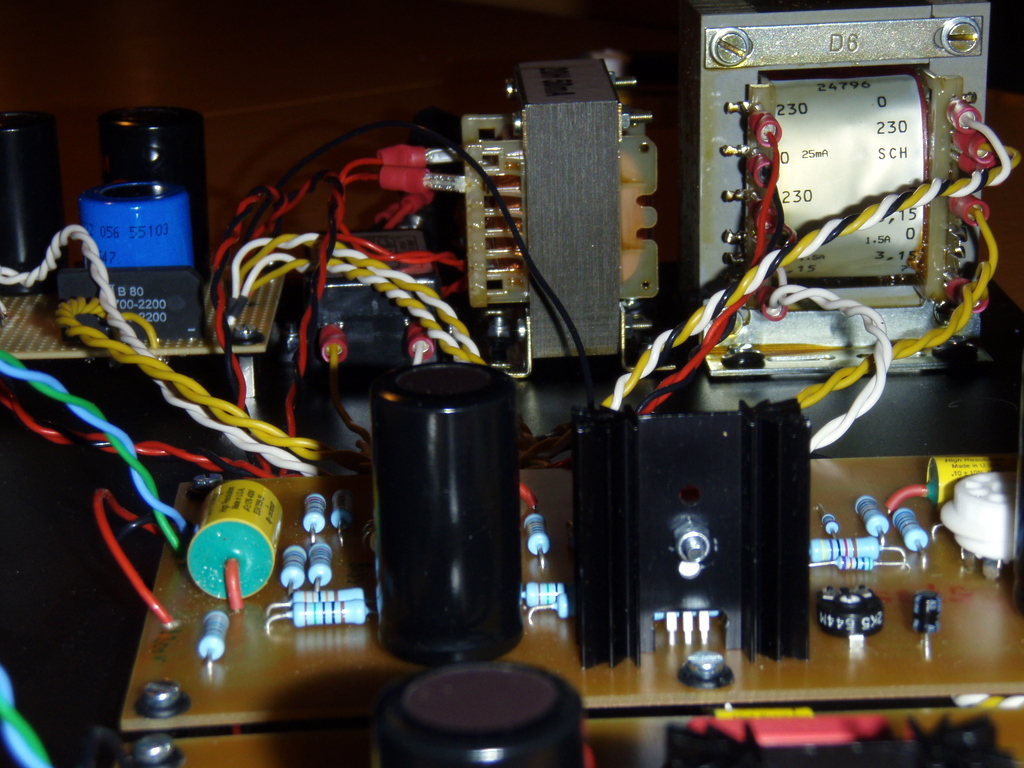

terwijl het natuurlijk altijd ingespeeld moet worden. Some pic's
- Bijlagen
-
-
-
- Als de kenners hier nog dingen zien die ik moet veranderen, nu kan het nog.
-
Digidoo
- LET OP: deze gebruiker heeft geen werkend emailadres, dus ontvangt ook geen notificaties.
- Berichten: 927
- Lid geworden op: za 30 jul 2005, 17:57
- Locatie: Den Haag
- Contacteer:
Is al gevraagd, goed lezen!ovni schreef:Dat maakt mij geen bal uit, zolang je maar realistisch bezig bent. Maar voor de socialisten & studenten onder ons .... reken voor een volledig gebouwde phonodude incl kast, verzendkosten ed op zo'n €450 a €500.Digidoo schreef:[brutale modus]
Wat kost het hele spul eigenlijk?
[/brutale modus]
Weet eigenlijk niet of dit mag maar moesten er hier nog eventuele geïnteresseerden zijn:
