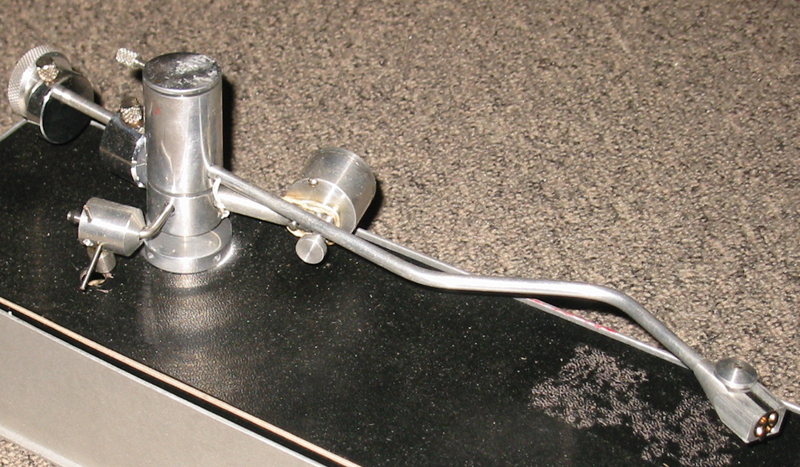

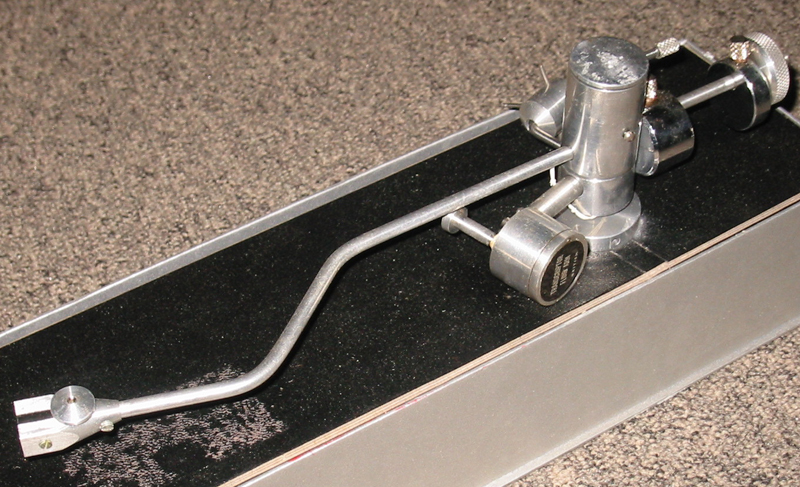

Transcriptor Fluid Arm

asterduc · Bericht door **asterduc** » do 18 jan 2007, 23:34

Deze arm heb ik nog op zolder gevonden.

Kent iemand dit type arm? ervaringen?

Ik heb hem zo'n 20 jaar geleden gekocht.

Hij is opgebouwd uit lichte aluminium delen.
De arm scharniert op één PUNT, in een bad van siliconeolie.

Ed.

CarloPJB · Bericht door **CarloPJB** » do 18 jan 2007, 23:36

Mag ik `n keer helpen als je aan het opruimen bent............?

asterduc · Bericht door **asterduc** » do 18 jan 2007, 23:42

CarloPJB schreef:
Mag ik `n keer helpen als je aan het opruimen bent............?

ik ben van mijn 14de met Audio bezig. Dan krijg je wel wat bij elkaar.
Maar ik denk dat je beter eens bij KT88 of Audiomaniacs kunt gaan opruimen. Die zijn nog langer bezig, nog enthousiaster en nog gekker als ik. Daarenboven is het voor jou ook minder ver rijden!

Ed.

CarloPJB · Bericht door **CarloPJB** » do 18 jan 2007, 23:46

Stukje rijden is geen bezwaar,kom vaak zat in of door Belgie.
Maar vindt het wel apart dat zoiets moois 20 jaar niks ligt te doen..........

Bericht door **KT88** » vr 19 jan 2007, 0:45

Valt tegen wat er bij mij ligt hoor, dat is allemaal ouwe buizentroep, vintage audio of vreemde onderdelen.....

Paar keer teveel verhuisd.

WBT die arm: ik kan er weinig over terugvinden, maar een heel lichte arm die variabel gedempt is, zou je in principe met heel veel elementen kunnen combineren.
Toch zegt mijn guts dat een mooi hoogcompliant systeem hier het meeste profijt van zal trekken.
Bijvoorbeeld de duurdere Grado's of Audio Technica's.
Als je MC wilt, komt denkelijk Denon wel in beeld, of Benz Micro.

De silicone olie waar hij mee gedempt wordt, zal wel vervangen moeten worden.
Gelukkig zijn er meer armen die van dit principe gebruik maken, dus dat spul is nog wel verkrijgbaar.

Beetje Pluto-achtige vormgeving, maar geen schoonheid (naar mijn smaak.) .

bunky · Bericht door **bunky** » vr 19 jan 2007, 12:59

Probeer het eens op een draaitafel met een acryl chassis.
Eerst zonder en later met de dempingsolie.
Ben nieuwsgierig naar de uitkomst.

audiomanics · Bericht door **audiomanics** » vr 19 jan 2007, 13:38

Aha... Ik vroeg me al af waarom mijn Transcriptors geen arm heeft... Maar jij hebt 'm

Kees

asterduc · Bericht door **asterduc** » vr 19 jan 2007, 15:08

audiomanics schreef:
Aha... Ik vroeg me al af waarom mijn Transcriptors geen arm heeft... Maar jij hebt 'm

Kees

Meen je dat Kees? FOTO!

sietse · Bericht door **sietse** » vr 19 jan 2007, 15:50

Waar doet dat kronkeltje aan die arm mij nou ook al weer aan denken....

audiomanics · Bericht door **audiomanics** » vr 19 jan 2007, 16:47

asterduc schreef:
Meen je dat Kees? FOTO!

Zoals hij orgineel is..

Afbeelding

Kees

audiomanics · Bericht door **audiomanics** » vr 19 jan 2007, 16:48

sietse schreef:
Waar doet dat kronkeltje aan die arm mij nou ook al weer aan denken....

Ik zou eens bij een dokter langs gaan als ik jou was

Kees

asterduc · Bericht door **asterduc** » vr 19 jan 2007, 17:29

hmmm, zeer merkwaardige constructie!

audiomanics · Bericht door **audiomanics** » vr 19 jan 2007, 17:39

asterduc schreef:
hmmm, zeer merkwaardige constructie!

Voordeel: geen arm, geen nadelige eigenschappen van een arm..

Leuk aquarium, alleen niet waterdicht

Kees

Joost · Bericht door **Joost** » vr 19 jan 2007, 18:37

Wow! Mooi kees!

Mmm hier word ik héél hebberig van.....

audiomanics · Bericht door **audiomanics** » vr 19 jan 2007, 19:12

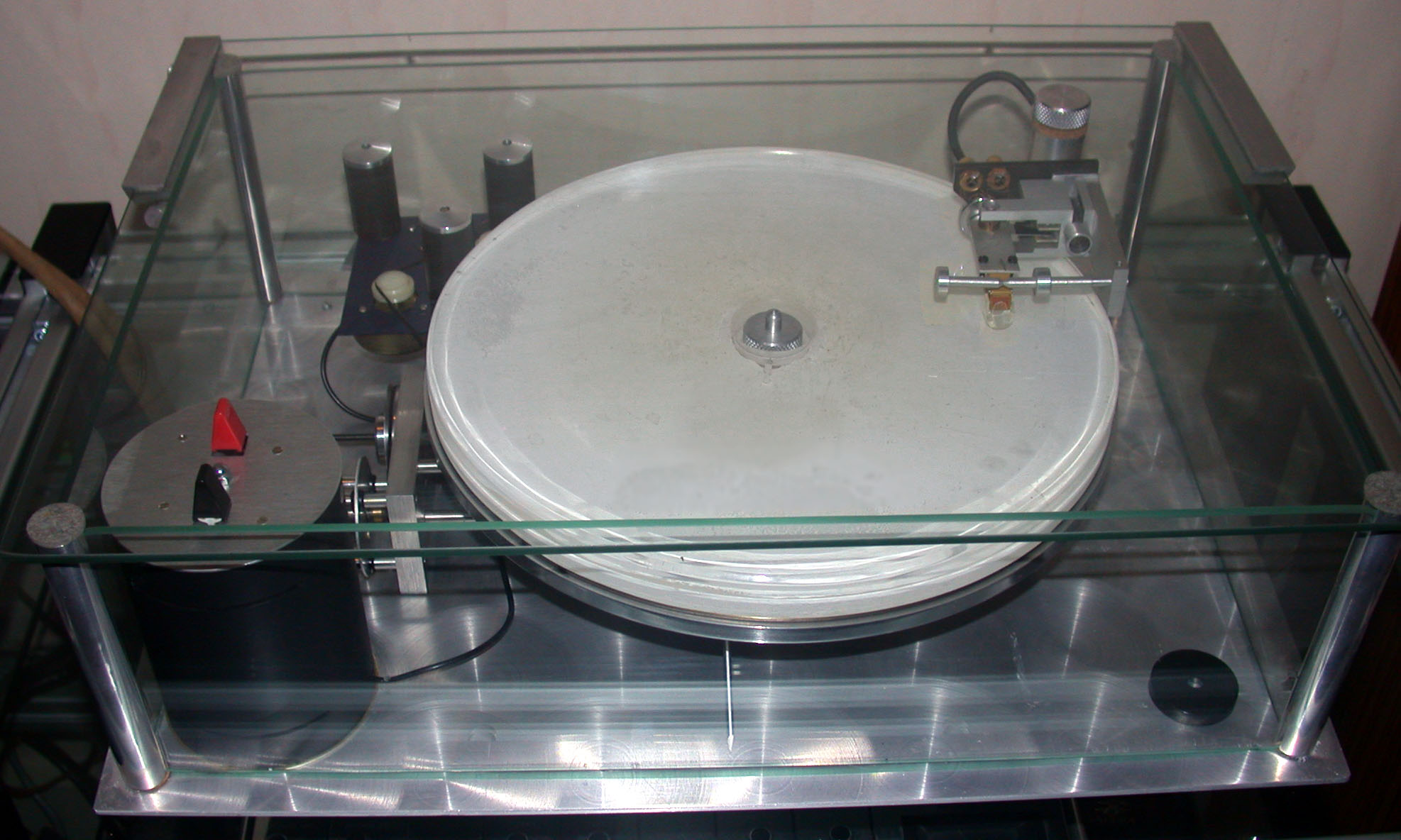

De mijne dan... met dikke lexan plaat op de draaitafel, gebrushte aluminium bodemplaat en vandenHul MC10- special-edition (geen idee wat er special aan dit element is..) en nog wat gepolijste delen.

Kees

Bericht door **KT88** » vr 19 jan 2007, 19:14

Ik wilde net iets gaan opmerken over de ondersteuning van de plaat en afvloeing van trillingen, maar dat hoeft al niet meer..........

One ugly m*therf*cker, Kees!

bunky · Bericht door **bunky** » vr 19 jan 2007, 19:37

audiomanics schreef:
De mijne dan... met dikke lexan plaat op de draaitafel, gebrushte aluminium bodemplaat en vandenHul MC10- special-edition (geen idee wat er special aan dit element is..) en nog wat gepolijste delen.

Kees

Die arm?

Kan jij daar iets over vertellen?

audiomanics · Bericht door **audiomanics** » vr 19 jan 2007, 19:39

bunky schreef:
Die arm?

Kan jij daar iets over vertellen?

Welke arm??

Kees

sietse · Bericht door **sietse** » vr 19 jan 2007, 19:39

audiomanics schreef:
sietse schreef:
Waar doet dat kronkeltje aan die arm mij nou ook al weer aan denken....
Ik zou eens bij een dokter langs gaan als ik jou was

Kees

Die verwees mij naar Schilde, ergens in Belgie....

nooit van gehoord...

..

bunky · Bericht door **bunky** » vr 19 jan 2007, 19:49

audiomanics schreef:
bunky schreef:
Die arm?

Kan jij daar iets over vertellen?
Welke arm??

Kees

De arm op de speler waarvan jij het plaatje postte.

Deze dus.

audiomanics · Bericht door **audiomanics** » vr 19 jan 2007, 20:30

Stikum toch een "arm" ... Niet meer dan een plaatje aluminium Waar aan de ene zijde het element aan hangt en aan de andere zijde een schroefasje met een contragewicht en een klein excentrisch gewichtje om het element vertikaal te houden. Dat geheel drijft op een druppel "olie". Rechts zit een vaantje dat tussen een lichtsluisje hangt. Bij de minste of geringste fouthoek in de richting van het midden van de plaat gaat het motortje, helemaal links, een klein stukje draaien. Dit motortje drijft via een paar snaren een schoefspindeltje aan waar door het wagentje waarop het plateau draait iets naar rechts gaat totdat de fouthoek weer nul is.. Deze beweging is zo langzaam dat je 'm eigenlijk niet ziet bewegen. Dat wagentje rijdt aan de achterzijde op een teflon baan en voor op een gepolijste rvs-as.
Door de lage massa van deze constructie volgt de naald moeiteloos iedere bobbel in platen, zonde te stuiteren of een enorme rumble-piek op je speakers achter te laten..
Best wel slim, alleen gepattenteerd dus zie je het nergens anders.
Orginele Transcribers zijn een collectors-item die nu meer waard zijn dan wat ze toen kostte.. Heb ik na alle modificaties geen last meer van..

Kees

asterduc · Bericht door **asterduc** » za 20 jan 2007, 1:04

audiomanics schreef:
Dat geheel drijft op een druppel "olie".

precies, zo is dat bij mijn Transcriptor arm ook.
De hele arm balanceerd in alle richtingen op één puntje dat in een druppel siliconenolie ligt.

audiomanics schreef:
Orginele Transcribers zijn een collectors-item die nu meer waard zijn dan wat ze toen kostte

zou dat voor mijn arm ook gelden? enig idee wat de marktwaarde zou zijn?

Aangezien ik mij niet met vinyl bezig hou was ik van plan om hem van de hand te doen.

Ed.

4-weg · Bericht door **4-weg** » za 20 jan 2007, 8:04

Jammer dat de arm te licht is voor mijn Denon DL103D MC element. Deze "vraaagt" een wat zwaardere arm zoals mijn Micro 202.

asterduc · Bericht door **asterduc** » za 20 jan 2007, 11:34

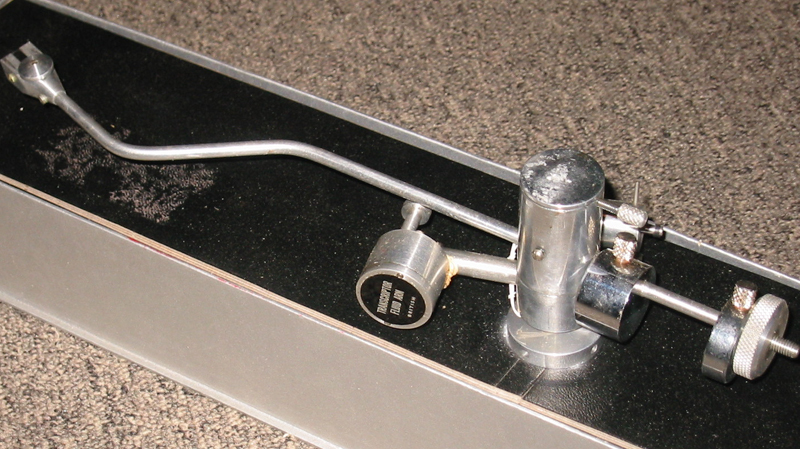

380 gram sobere eenvoud!

asterduc · Bericht door **asterduc** » za 20 jan 2007, 11:36

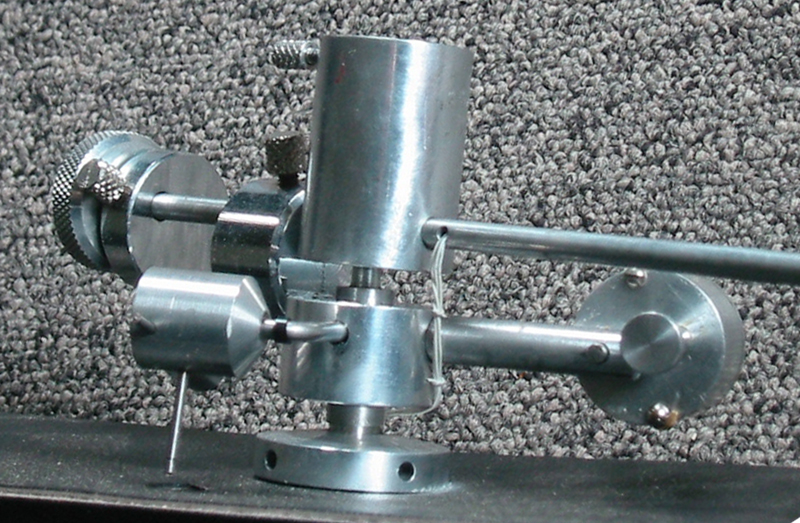

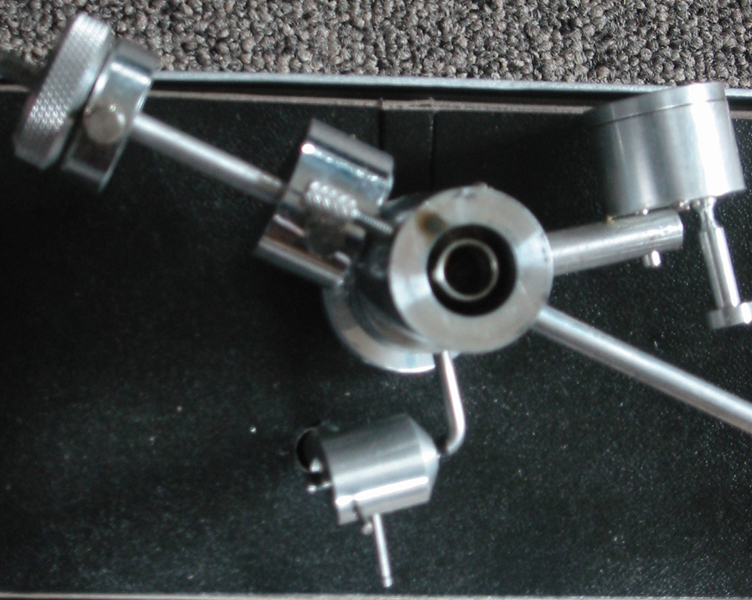

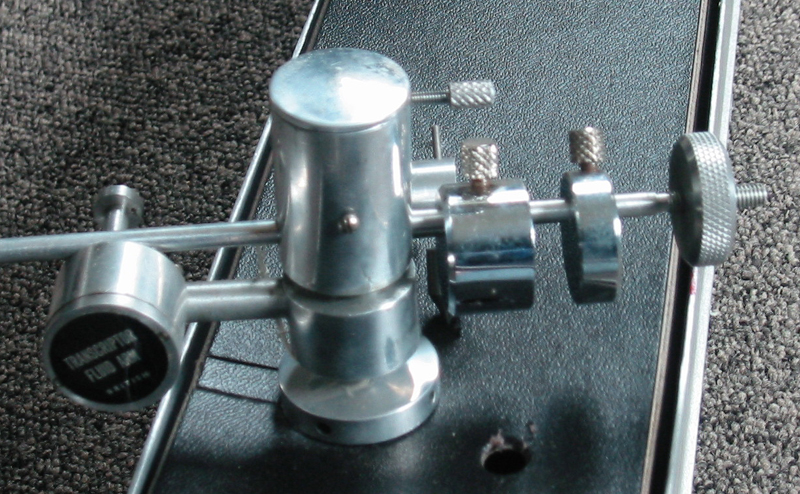

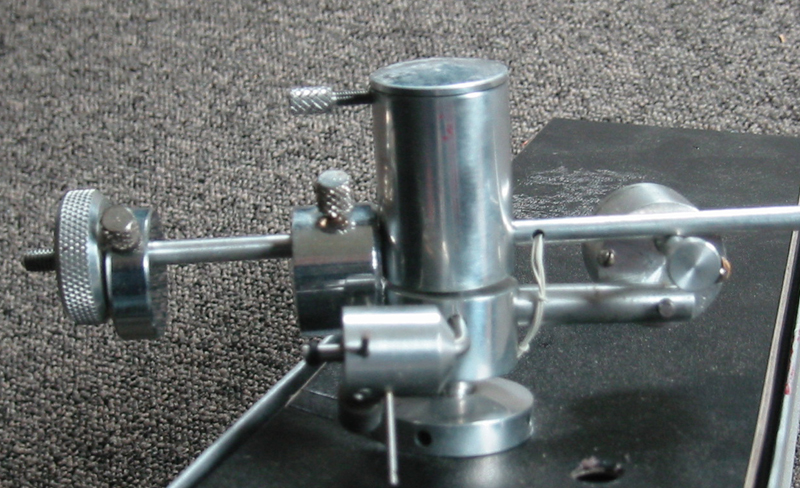

en nog een paar detailfotos
