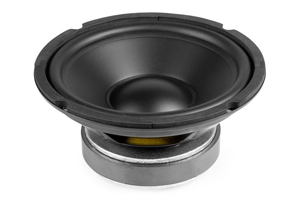

- Woofer.jpg (37.17 KiB) 164 keer bekeken
Als belangrijkste criteria had ik vooropgesteld dat de behuizingen eenvoudig te bouwen moesten zijn en dat ik tegen zo laag mogelijke kosten alles uit de luidsprekers zou halen wat er in zit. Hierdoor belandde ik op AliExpress en daar vond ik diverse luidsprekers die in aanmerking kwamen voor de weergave van de midden frequenties. Met name één type trok mijn aandacht, want de ophanging was niet gemaakt van polyurethaan of rubber, maar blijkbaar van leder. Heel bijzonder, want dat had ik nog nooit gezien en aangezien het frequentieverloop er netjes uitzag, wilde ik mede vanwege de uitzonderlijk lage prijs van nog geen €10,- per stuk het gokje wel wagen.
- Full range.jpg (50.52 KiB) 164 keer bekeken
- Tweeter.jpg (61.29 KiB) 164 keer bekeken
Met behulp van de gedane metingen heb ik de scheidingsfilter ontworpen. Een spoel van 0,18 mH en een condensator van 47 µF bleken voldoende te zijn om de kleine piek weg te werken en met een weerstand van 10 Ω in serie kon ik de tweeter voldoende dempen.
Omdat de tweeter op een hoogte zit van zo'n 65 cm en de behuizing rechthoekig is, moest ik er nog wel voor zorgen dat de behuizingen gekanteld konden worden. Dit heb ik opgelost door deurbuffers onder de behuizingen te monteren waarbij de voorste aanzienlijk langer zijn dan de achterste: respectievelijk 73 en 24 mm. Hierdoor komt de tweeter ter hoogte van zo'n 72 cm onder hoek van circa 9°te staan zodat de tweeters beter op de oren zijn gericht.

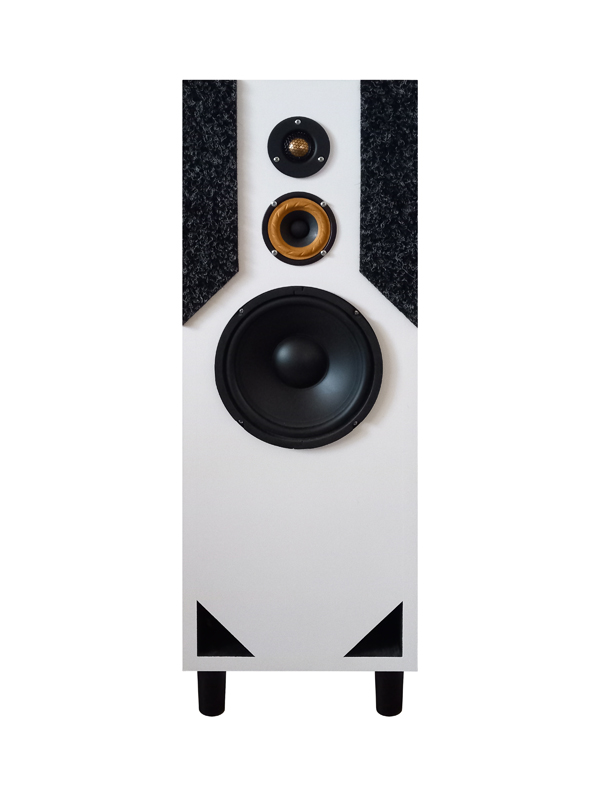

Om eventuele randdiffractie tegen te gaan heb ik het frontpaneel voorzien van zelfklevend vilt met een dikte van 6 mm. Bovendien ziet de behuizing hierdoor naar mijn mening er een stuk minder saai uit. De onderstaande meting is overigens gedaan voordat het vilt er op zat...

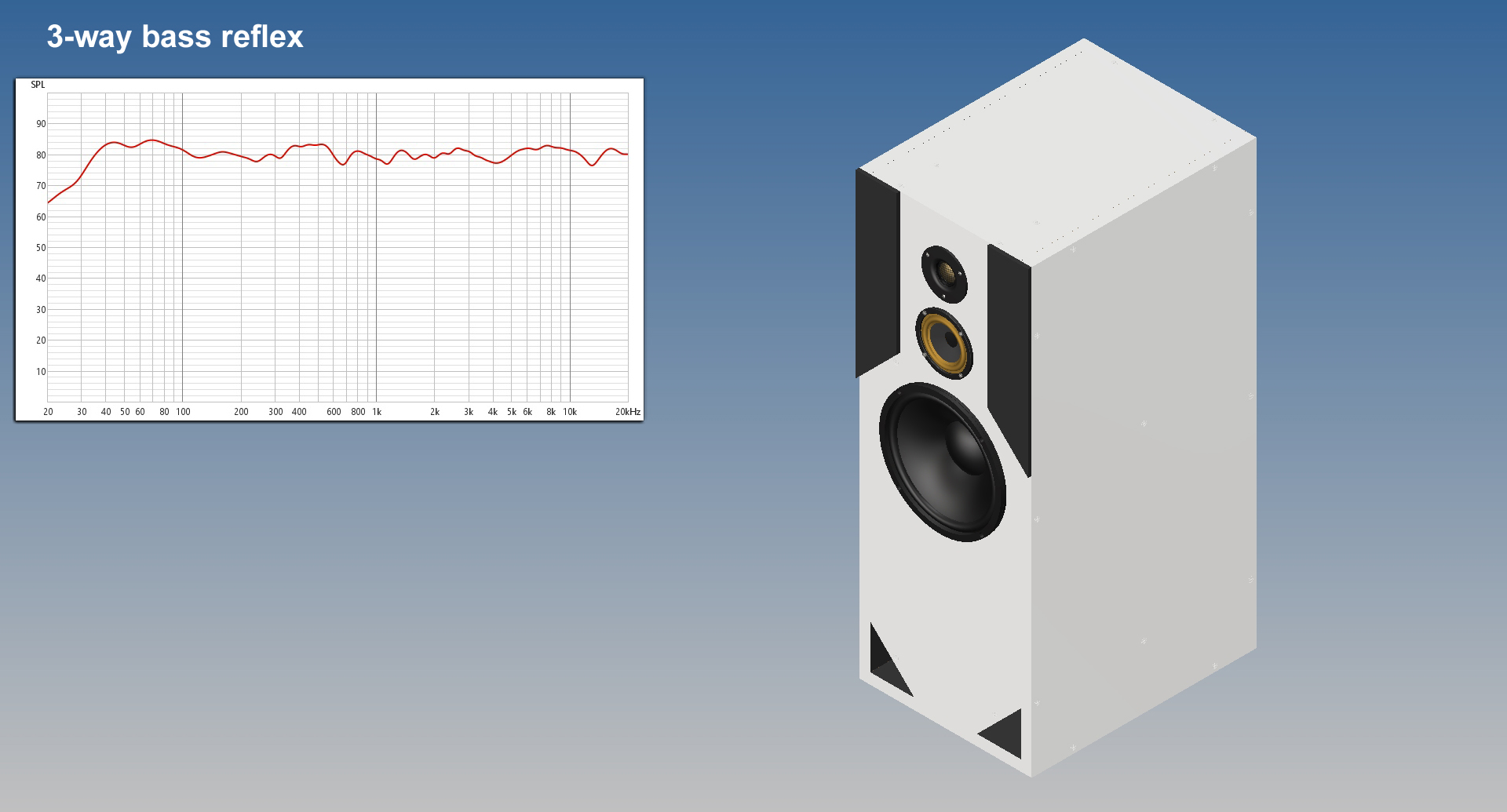

- Meting in woonkamer op 1 meter afstand
