LT1083CP fake or real

[bart Luyckx]

Ik heb een bordje op AliExpress aangeschaft met een LT1083CP.
Voor de prijs van €6,5 is de chip waarschijnlijk niet echt.

Ik heb daarom nog 2 chips aangekocht die uit recup komen.
€6 stuk.

Maar hoe kan ik nog aan wel echt en welke een copy is?
Ik heb een oscilloscoop en componenten tester.

[beijert]

Die kan best echt zijn, en dan hergebruikt. Als ik zo naar die pootjes kijk.

[Marp]

Dat herbruikte uiterlijk kan komen doordat hij hem zelf van dat Chinese bordje heeft gehaald.

[ray5150]

LT1083 zou een spanningsregelaar met een vaste uitgangs spanning moeten zijn.
Volgens de datasheet zou er achter de CP een getal moeten staan dat die spanning aangeeft.

LT1083CP.pdf

(290.53 KiB) 34 keer gedownload

Op een koelblok schroeven, spanning aanleggen, en met flinke weerstanden kijken hoeveel vermogen je eruit kunt trekken.
Is trouwens een verouderd model, want Farnell en Mouser hebben hem niet meer.
Bij de paar webshops in NL die hem wel hadden doet ie 8 a 10 Euro.

[Pjotr]

Dat is de fixed Ray. Bij de adjustable staat er geen waarde achter: https://www.analog.com/en/products/lt10 ... t-overview Desalniettemin blijft het lastig om te bepalen of het fake is

[bart Luyckx]

Wat is dan de beste benadering? Bordje bouwen met chip die meegeleverd werd en uitmeten met oscilloscoop?
Daarna chip vervangen door een van de recup chips en zie of die het beter doet?

Bordje zou dienen om raspberry pi + DSP/codec van 5v te voorzien.
Zou iets van 4-5A trekken.
Ook eens meten of hij de spanning kan houden bij zulke stroom?

[Pjotr]

Yep zoiets. Die LT1083 kan 7,5A leveren als ik het zo zie. Dat kunnen maar weinig van die 3-poters. Dus als ie dat haalt denk dat ie wel origineel is. Als er een fake chip in zit gaat dat niet lukken.

[democles]

http://forum.easyelectronics.ru/viewtop ... 2&start=25

Even naar onderen scrollen.
De laatste met hele pootjes kan echt zijn.
8 cijfers en het originele logo.

[bart Luyckx]

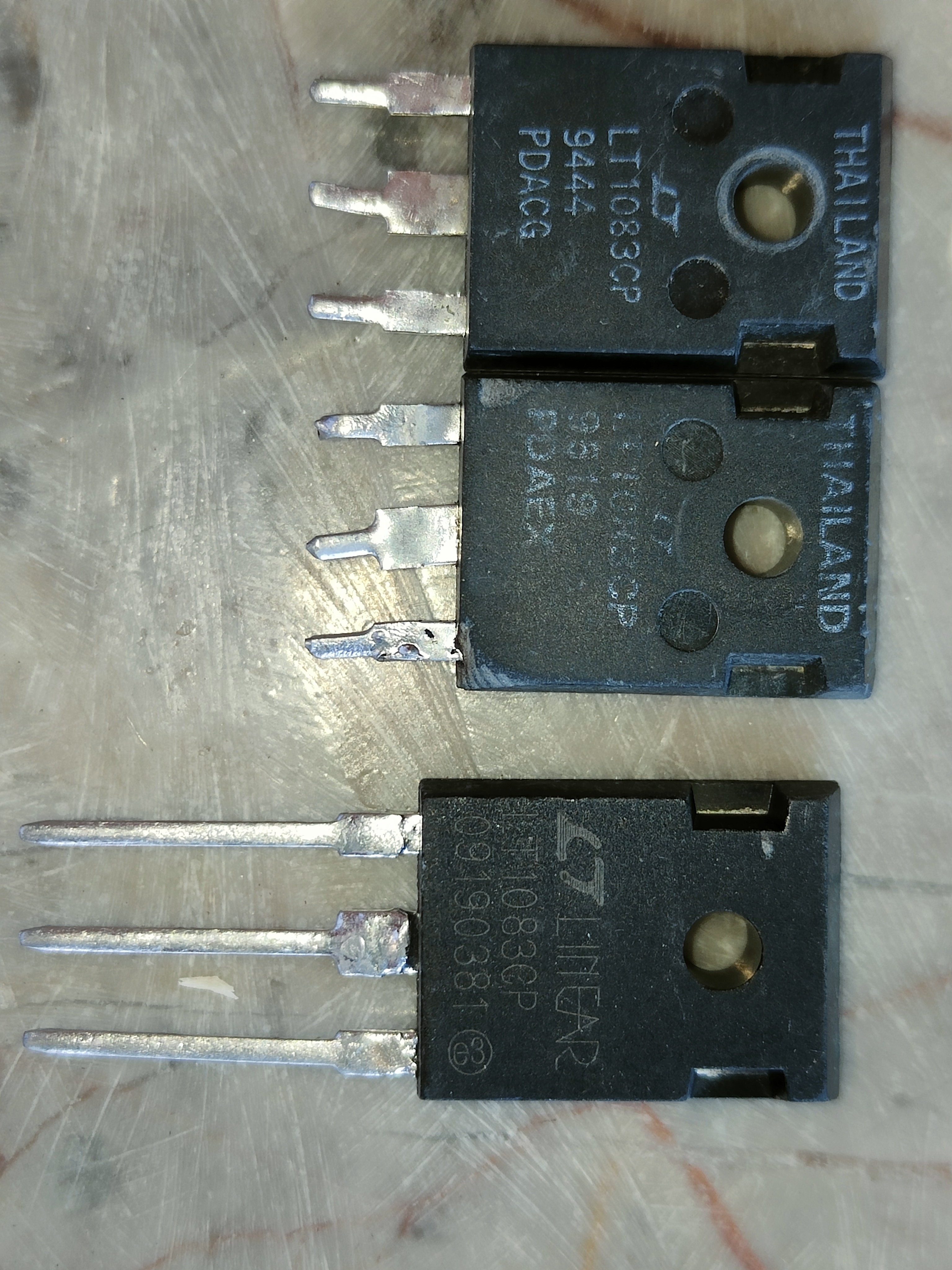

Die met de lange pootjes was die dat meegeleverd werd met het bordje.
Bordje met diodes, koelvin etc was €6 vond het een beetje te goed om waar te zijn.
Daarom de 2 recup chips gekocht €12 euro voor de 2.

Nieuw koste die dingen toch ook meer dan €6.
Ik weet ook niet of er vervangers zijn voor deze chip. Ik vond er alleszins geen.
Zou beter presteren dan lm317 en kan tot 7,5A leveren.

[timpert]

Check even of de ICs ge-blacktopped zijn. Dat kan met een wattenstaafje en wat aceton. Als je de bovenste laag eraf kan poetsen dat zit er blacktopping overheen & zijn ze wellicht nep.

Blacktopping wordt vaak gedaan nadat oude markeringen zijn weggeschuurd. Het IC ziet er dan weer netjes uit en kan opnieuw bedrukt/gelaserd worden. Laseren (grijze letters met een dunne lijn) wordt de laatste tijd steeds vaker gebruikt, omdat dat goedkoper en flexibeler is dan zeefdrukken (witte letters met een dikke lijn). Ik zou die van jou zeker even met een wattenstaafje testen.

Overigens hoeft blacktopping niet meteen te betekenen dat het IC vervalst is: ik heb een paar YM2149 programmable sound generators (IC uit de jaren 80) gekocht via eBay. Die zijn duidelijk voorzien van blacktopping en met laser gemarkeerd, terwijl de ICs van origine met zeefdruk gemarkeerd waren. Dit zijn ICs die uit printen zijn gehaald en vervolgens zijn opgelapt: pootjes opnieuw vertind en een fris zwart laagje erop. Als de verkoper daar eerlijk over is is dat natuurlijk helemaal prima.

[ray5150]

Zou eerst eens kijken hoeveel stroom je schakeling daadwerkelijk nodig heeft.

[bart Luyckx]

Raspberry pi 4 trekt 3A met een HD via USB is 3A zelfs krap.
De DSP vermeld 600-850mA. Ik weet niet of dit met of zonder de ADC/DAC module is.
Dan kan er nog wat bijkomen en kom ik op 4-5A.

[Pjotr]

Gewoon dat printje in elkaar solderen en kijken of ie minstens 7A kan leveren zonder rimpel op de scoop. Een roterende HDD kan wel wat aanloopstroom slurpen. Dan moet de boel niet inzakken.

[timpert]

En houd de temperatuur in de gaten. Ik zie op Ali verschillende bordjes in de aanbieding met een heel klein koelplaatje, dat wordt natuurlijk snel te heet bij dergelijke stromen.

Maar toch blijf je natuurlijk benieuwd: had je een koopje (onwaarschijnlijk) of heb je een "refurbished" spanningsregelaar gekregen? Ik vermoed toch dat laatste, want op je foto zie ik wel de typische tekenen van blacktopping en (netjes) aangesoldeerde nieuwe pootjes.

[bart Luyckx]

Kan idd de text afpoetsen met aceton op de chip met lange pootjes ( kwam mee met het bordje)
Op de 2 recup chips kan ik de text niet wegpoetsen dus meer kans dat die wel echt zijn.

Bordje eens solderen met de meegeleverde chip en eens kijken hoever hij het uithoudt.

[timpert]

De kans bestaat nog steeds dat de chip met de lange pootjes ook echt is, maar dat 'ie is opgekalefaterd na uit e-waste te zijn gehaald. Kan je kijken wat 'ie doet bij 7A?

[AatV]

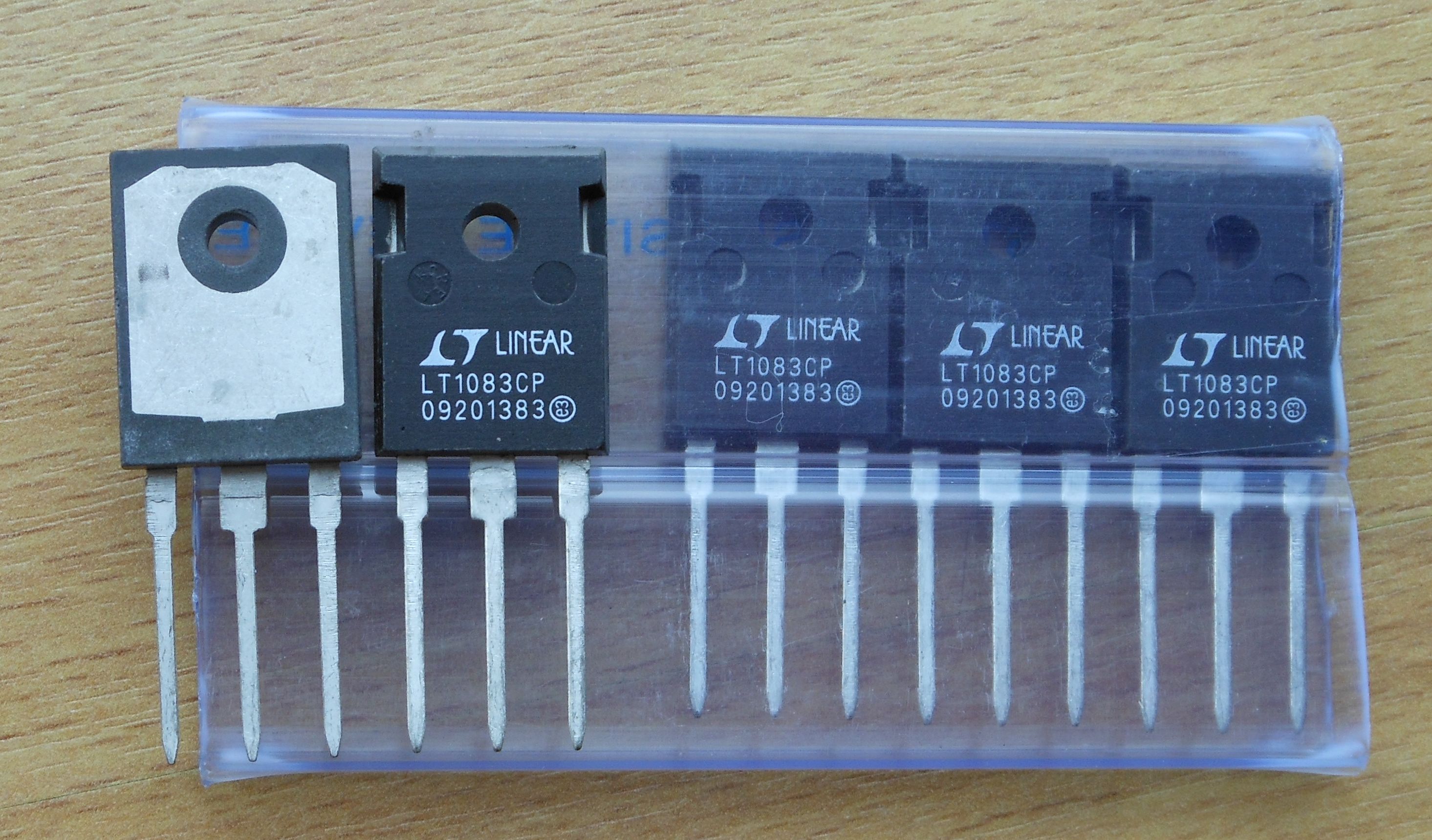

Nog even een voorbeeld hoe een originele er uit moet zien :

groet,
Aat

[bart Luyckx]

De kans bestaat nog steeds dat de chip met de lange pootjes ook echt is, maar dat 'ie is opgekalefaterd na uit e-waste te zijn gehaald. Kan je kijken wat 'ie doet bij 7A?

Vandaag even snel getest. Ik had echter enkel een 9v 25va transfo voor handen.
Met 3 ohm => 1,6A en 5V
Met 1,5 ohm => 3.3A en 4,95V
Met 1 ohm => 4,3A en 4,85V

Houdt zijn spanning niet optimaal.
Mogelijks heeft de zwakke transfo ook een negatief effect.
