Kleine versterker met IcePower 125ASX2

[Chocomel]

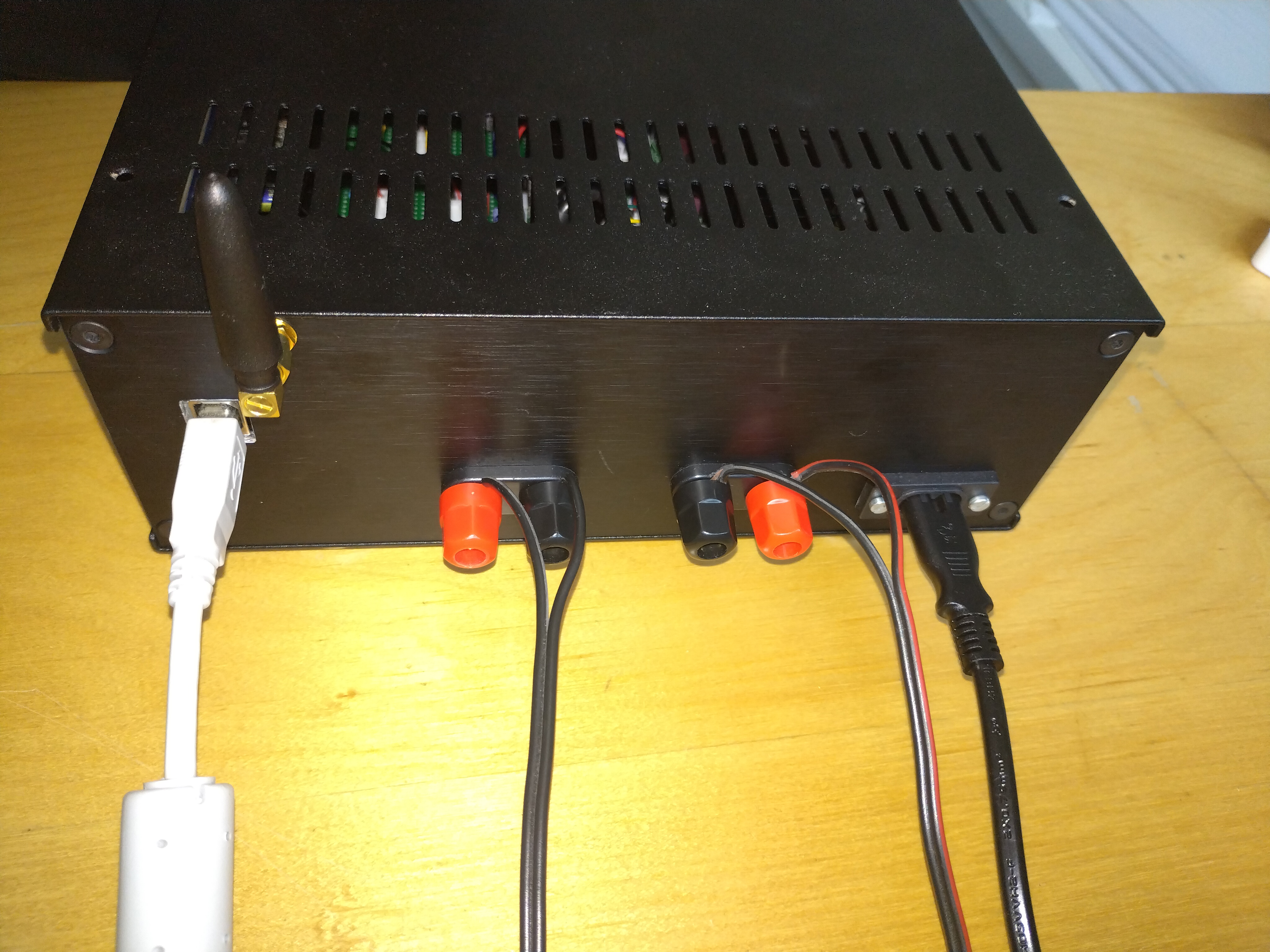

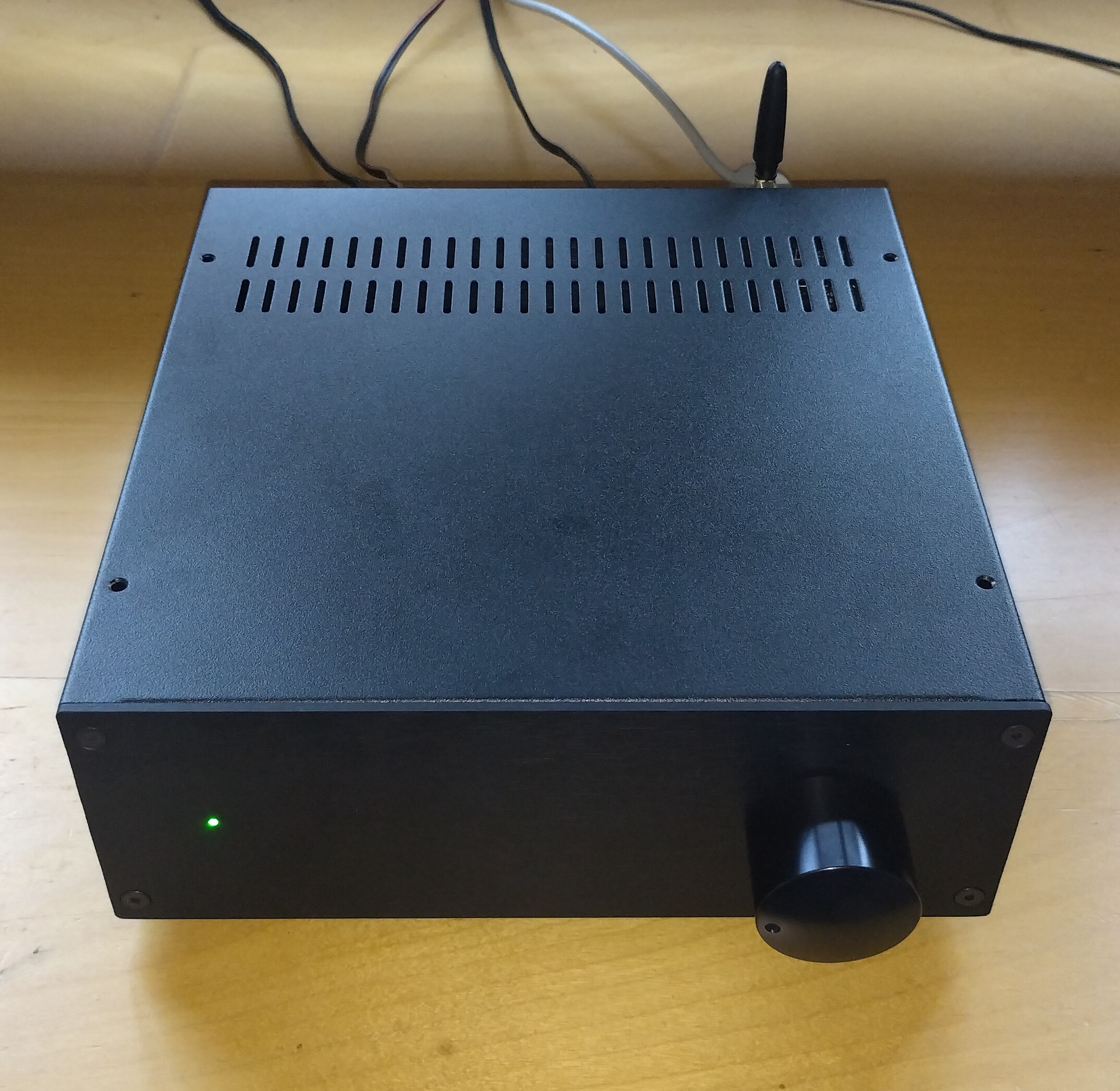

Het mooie aan zelfbouw is dat je iets kan maken wat precies voldoet aan wat je zoekt. Ik wilde graag een versterker met usb, Bluetooth, bascorrectie voor de luidsprekers en een fijne volumeknop - en dat alles in één compacte behuizing. Zodoende.

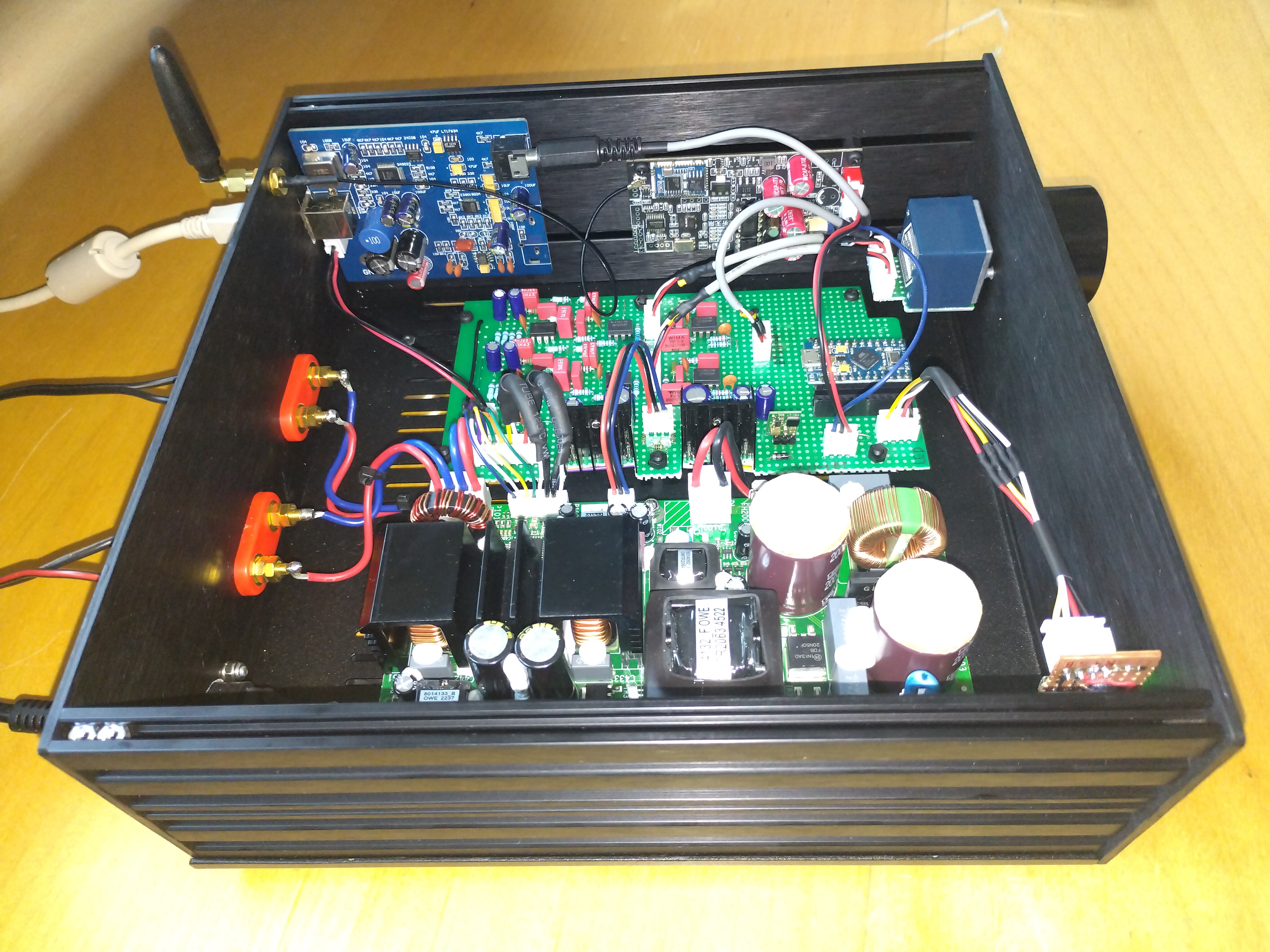

De onderdelen zijn:
- Behuizing: Modushop Galaxy Maggiorato GX283 230 x 230 mm BLACK
- Versterker: IcePower 125ASX2
- Bluetoothontvanger: module QCC5125 aptX HD / ES9038Q2M
- USB-DAC: module ES9018K2M / SA9023

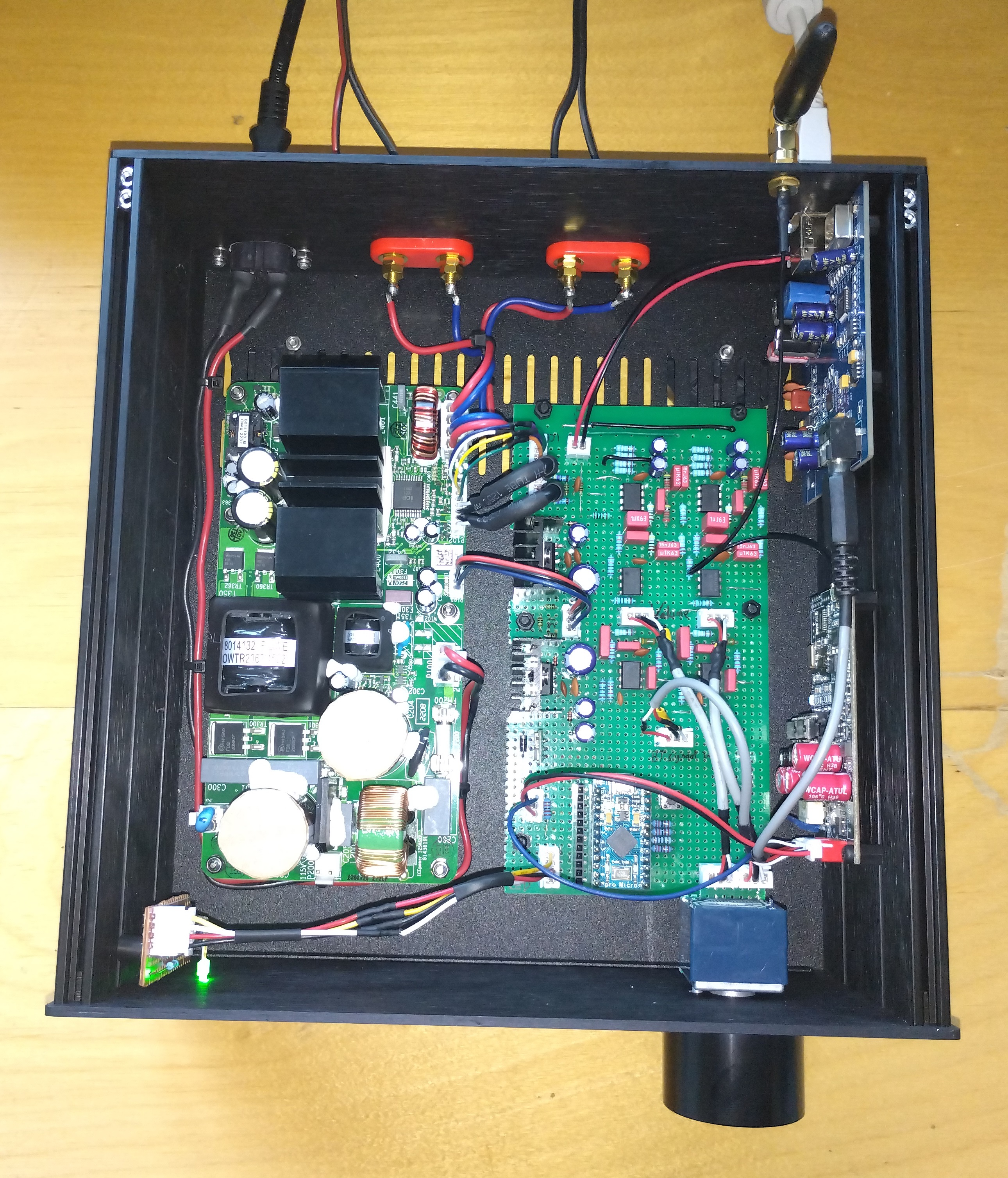

.. en een printplaat met o.a. een Linkwitz Transform equalizer. Die bestaat uit de volgende stappen:
- Buffer, met lichte high shelf om de tweeter frisser te laten klinken. Die laatste is er inmiddels weer uit want het geluid werd er onrustig van.
- Hoogdoorlaatfilter f=30 Q=1,31 - samen met de Linkwitz Transform vormt dit een 4e orde Butterworthfilter op 30 Hz
- Volumeknop met buffers
- Verzwakker -6 dB
- Linkwitz Transform f0=87 Q0=1,1 naar fp=30 Qp=0,54
- Circuit uit de Designer's Manual, om de massa's van de equalizer en versterker los te koppelen. Zonder dit circuit hoor je zachte stoorgeluiden. Die worden veroorzaakt doordat de Bluetoothmodule op een onregelmatige wijze stroom trekt. De retourstroom loopt anders deels door dezelfde massadraad als waar het signaal door loopt. Bij het rechterkanaal zitten de ingangen andersom aangesloten, om zo het signaal te inverteren. Op de luidsprekeruitgang wordt dit weer goed gemaakt. Dit gaat bus pumping tegen.

Ook zit er een Arduino Pro Micro op, die in de gaten houdt wat de status is van de verschillende modules. Op basis daarvan brandt de LED op het voorpaneel in de goede kleur.

De bronkeuze is automatisch en gebeurt via een relais op de Bluetoothmodule. Helaas is dit exemplaar niet helemaal lekker. Het rechterkanaal is stuk. Er is een nieuwe onderweg.

Mogelijk komt er nog een ventilator in. Het koellichaam van de 125ASX2 wordt nu namelijk te heet om aan te raken - met de stekker uit het stopcontact uiteraard. In rust gebruikt het geheel 14 W en de ventilatie-openingen houden niet over.

[VintageHarry]

Zo, dat heb je mooi gemaakt, petje af hoor!

[Chocomel]

Dank je wel

Vorig weekend was de versterker mee naar de luisterdag. Daar bleek de daar NAD-versterker van een forumlid toch een stuk schoner en helderder te klinken. Een eerste verdachte is de Bluetooth-ontvanger. Om te kijken in hoeverre die de geluidskwaliteit beperkt, heb ik daar de vervorming van gemeten.

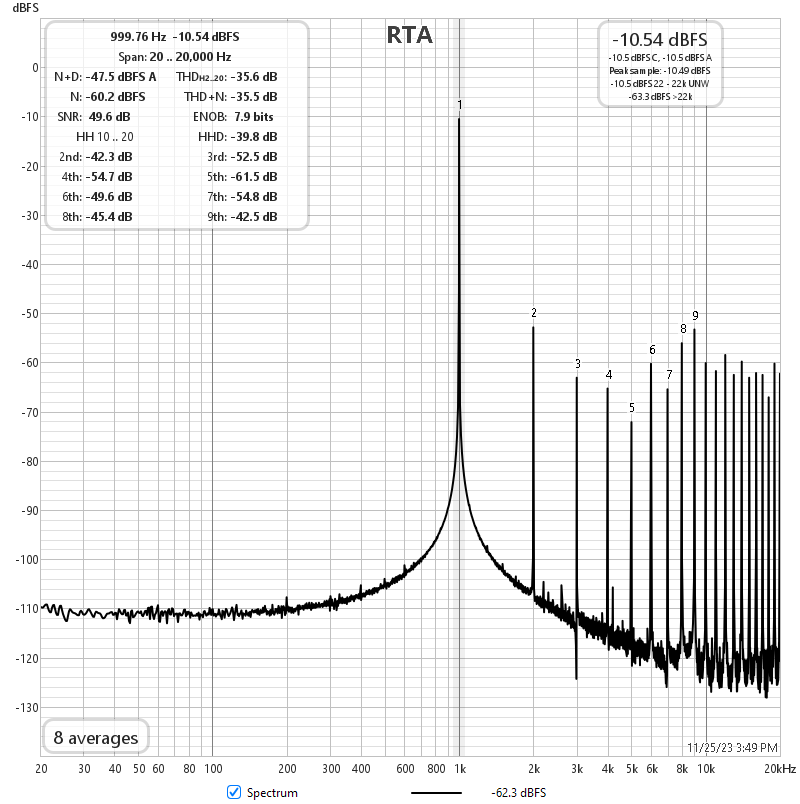

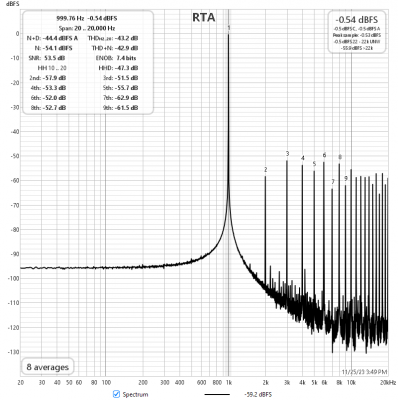

Totale harmonische vervorming THD = -43 dB ja niet gek dat je dat hoort. Misschien gaat het beter met een zwakker signaal van -10 dBFS. Sommige DACs presteren dan beter. Eens kijken of dat hier ook het geval is:

Nee ook niet, daarmee stijgt de vervorming juist tot -36 dB.

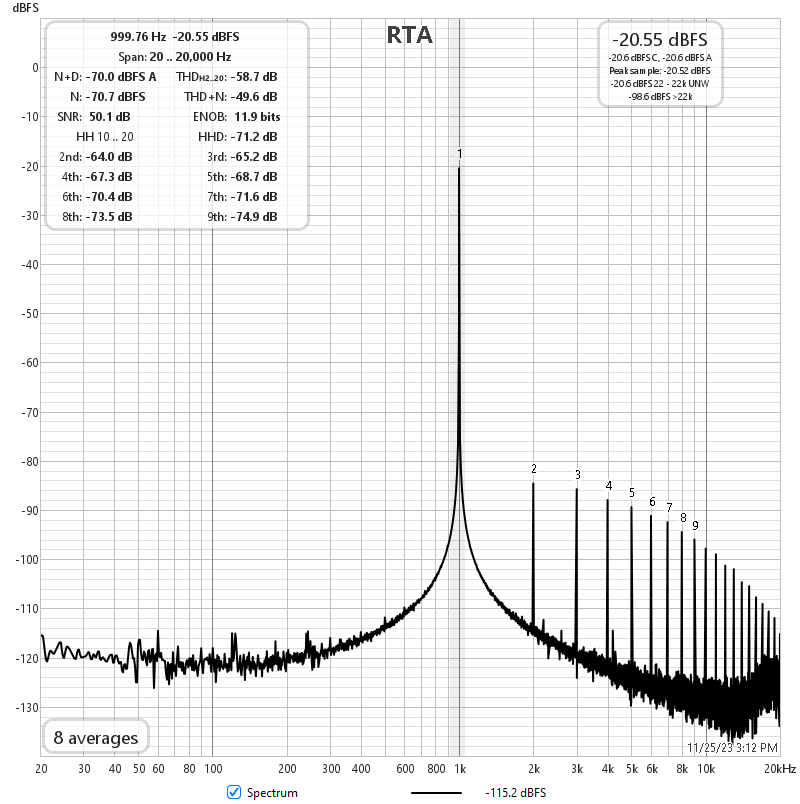

Nog zwakker dan maar? -20 dBFS:

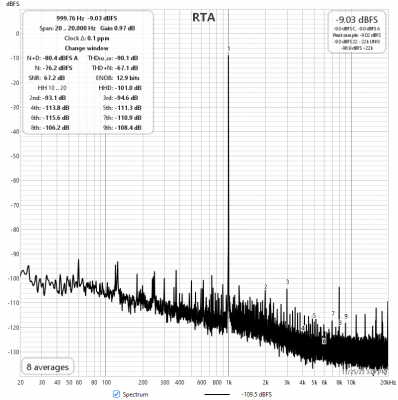

THD = -59 dB, het begint ergens op te lijken. Tsja, wat moet je hiermee. Ter vergelijking de andere ingang van de versterker, de USB-DAC op -10 dBFS:

Netjes -90 dB vervorming. De ruisvloer lijkt aan de hoge kant te zijn maar wie weet is dat de meetopstelling. Overigens is ook dit printje beperkt, want de vervorming stijgt snel zodra het signaal boven de -3 dBFS komt.

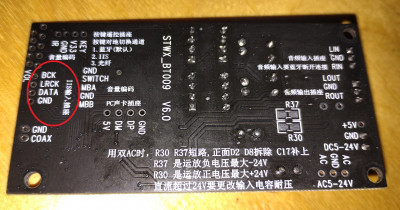

Nu lijkt er op de Bluetoothontvanger een I2S-uitgang te zitten. Dat biedt hoop! Hier zou bijvoorbeeld deze ES9018K2M DAC op aangesloten kunnen worden. Die komt volgende week deze kant op.

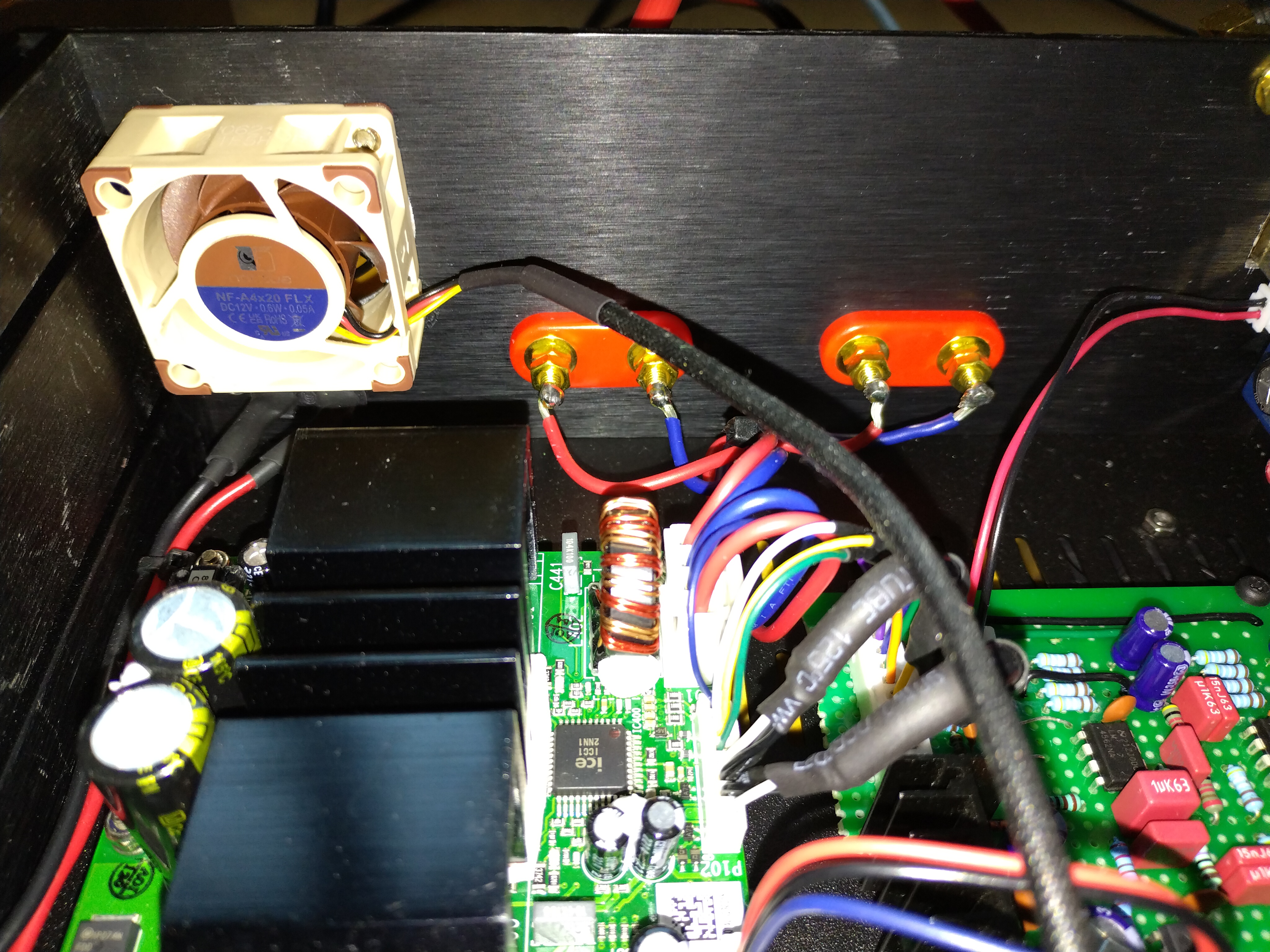

Verder zit er nu een Noctua NF-A4x20 FLX in de achterwand om de koeling te verbeteren, die draait op 7,5 V. Dit werkt goed: de versterkermodule blijft nu koel tot lauw, waar hij voorheen te heet werd om aan te raken.

[Douwe84]

Mooi kastje zo! Metingen zeggen me niet zo veel haha
