Welke pin-to-pin connector is dit?

[FritsK]

Voor een bureauspeaker heb ik een Wondom JAB5 aangeschaft. Aangezien bij mij alle signalen digitaal zijn wil ik de JAB5 koppelen aan een digi-boardje (Wondom AA-AB41133) die SPDIF ondersteund.

Nu ben ik op zoek naar een pin-to-pin connector zoals Wondom die gebruikt in hun how-to video: https://m.youtube.com/watch?t=145&v=UAH ... e=youtu.be

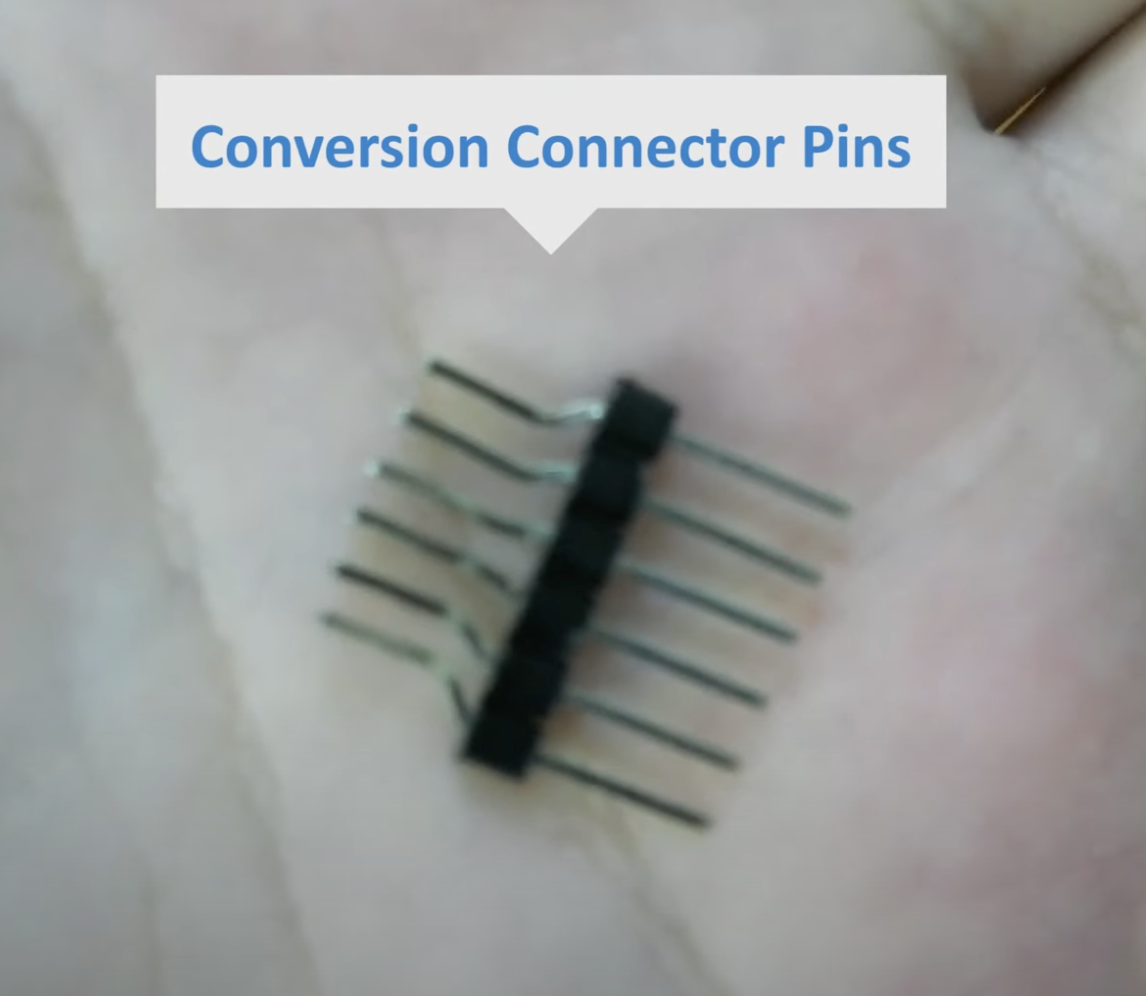

Screenshot uit de video (smalle gedeelte is PH-6Pos, brede Molex 2510??):

Volgens mij is het JST-PH naar Molex 2510. De JST-PH is zeker, die staat zo in de documentatie van de JAB5. Ik kan bizar weinig vinden over de pin die op de AA-AB41133 wordt gebruikt. Heeft iemand een idee waar ik deze conversion pin kan vinden? Alternatief is solderen, maar ben naar een tijdelijkere oplossing opzoek i.v.m. proberen of digitaal in deze setup echt iets uithaalt.

[FritsK]

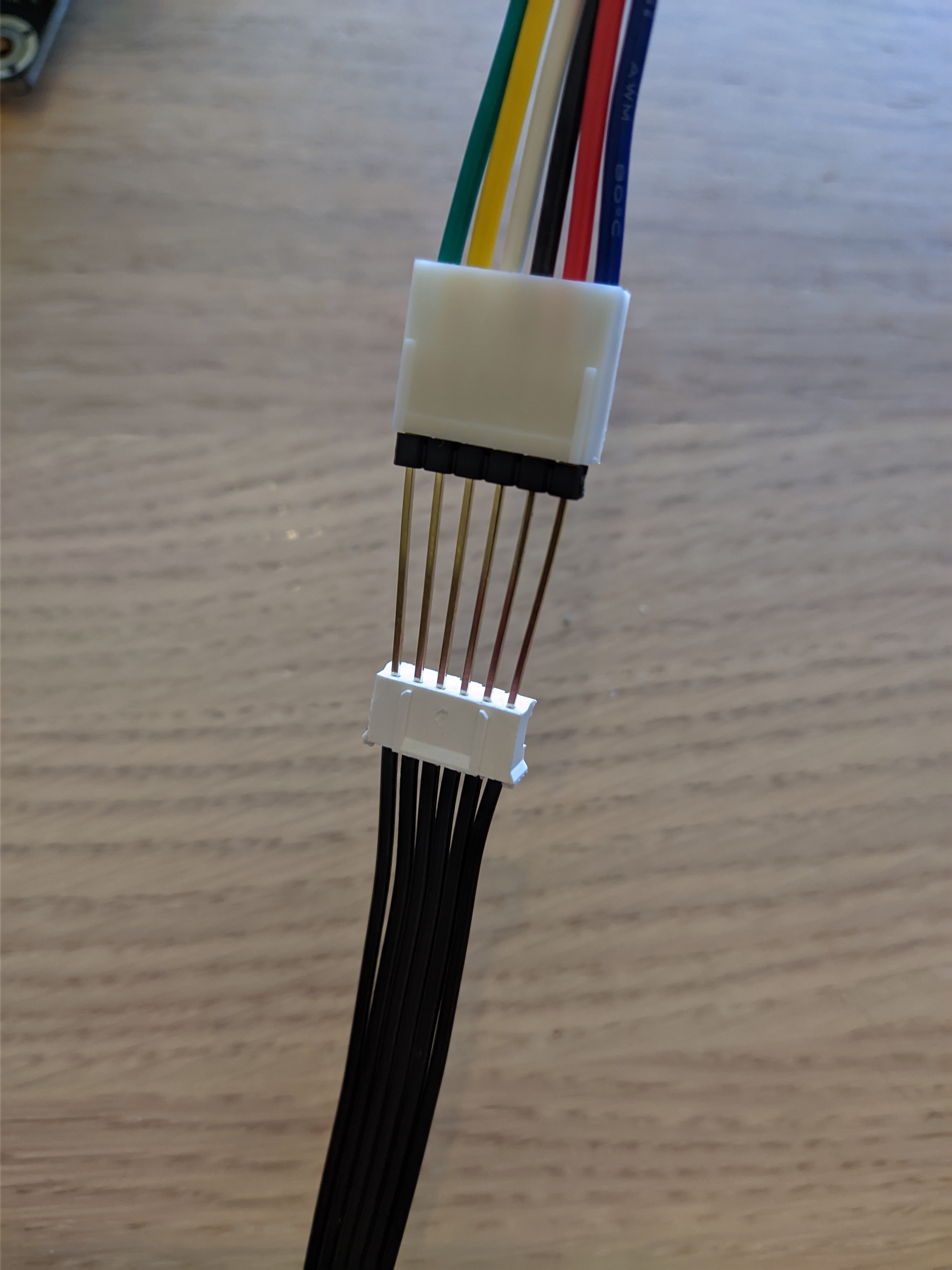

Heb even een screenshot toegevoegd voor de duidelijkheid.

[Pjotr]

Dat is i.d.d. wel duidelijker Lijkt mij een verloop van 2,54mm naar 2mm steek. Is niet iets standaard lijkt mij. Of Wondom moet dat leveren? Kun je ook zelf maken van een stripje WireWrap pinnen.

[ray5150]

Iets als dit, denk ik ?
https://www.eoo-bv.nl/headers-254mm/199 ... recht.html
En een punttangetje om de pinnen mee te verbuigen.

ik heb nooit iets dergelijks kant en klaar gezien tenminste.

[Pjotr]

Ja zoiets. Al lijken mij die pinnen weer wat te kort. Hangt ook een beetje af van wat Frits er uiteindelijk mee gaat doen? Direct in de print solderen of in een printheader steken?

[FritsK]

Bedankt Pjotr, Ray.

Ik wil de convertor net als in de video gebruiken om een PH6P kabel van de JAB5 aan te sluiten op de 2510 kabel van de AA-AB41133 zonder de kabels om zeep te helpen.

Wellicht is met een punttangetje een setje headerpins verbuigen dan het makkelijkste ja. Ik twijfel alleen ook of die korte eindjes misschien wel te kort zijn om connectie te maken met het vrouwtje.

[Pjotr]

EOO heeft ook deze met wat langere pootjes: https://www.eoo-bv.nl/headers-254mm/192 ... -lang.html Als je die eerst op gewenste aantal pinnen knipt dan kun je voorzichtig in de bankschroef (met gladde bekken) de pinnetjes naar wens "doorduwen". Als er geen gladde bekken in je bankschroef zitten helpen een paar stukjes alu hoeklijn er in om dat voor elkaar te krijgen

[FritsK]

Ik heb de vraag ook nog even uitgezet bij Wondom hoe ik aan die pinnen kan komen.

Ik kwam bij Reichelt deze nog tegen. Één kant inkorten en dan blijft er genoeg vlees over om de pinnen naar wens te verbuigen:
https://www.reichelt.nl/nl/nl/male-conn ... tml?&nbc=1

[ray5150]

Ik heb even het filmpje gekeken. dacht eigenlijk dat het om 2 gestapelde PCB's ging die gekoppeld werden met die pinnen.
Maar dat is dus niet zo.
Als je die 2 kabels al hebt met die stekkertjes eraan zou ik ze gewoon beide aan een kant afknippen en aan elkaar solderen.

[FritsK]

Ik heb even het filmpje gekeken. dacht eigenlijk dat het om 2 gestapelde PCB's ging die gekoppeld werden met die pinnen.
Maar dat is dus niet zo.
Als je die 2 kabels al hebt met die stekkertjes eraan zou ik ze gewoon beide aan een kant afknippen en aan elkaar solderen.

Dat had ook gekund, maar deze oplossing is tijdelijker. Ik weet nog niet of ik de digi ingangen ga behouden.
Ik heb de pinnetjes lang gelaten zodat ik ze langzaamaan kan verbuigen naar de 2mm spacing. Dit lijkt zo wel te werken!

Mocht het permanent worden is een soldeerverbinding beter.
