wat hebben we hier? Hartversterker en .... ?

[Henkjan]

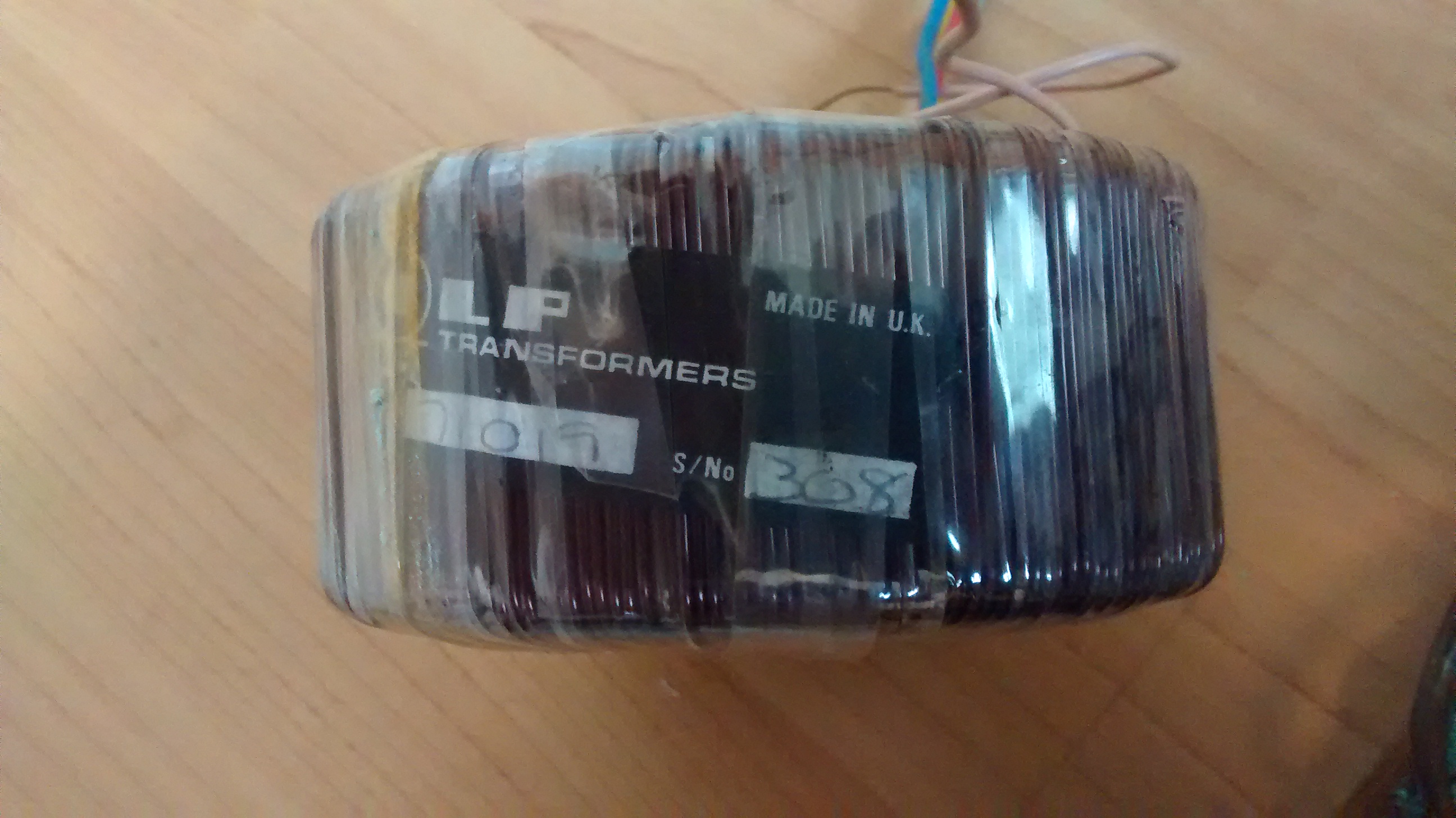

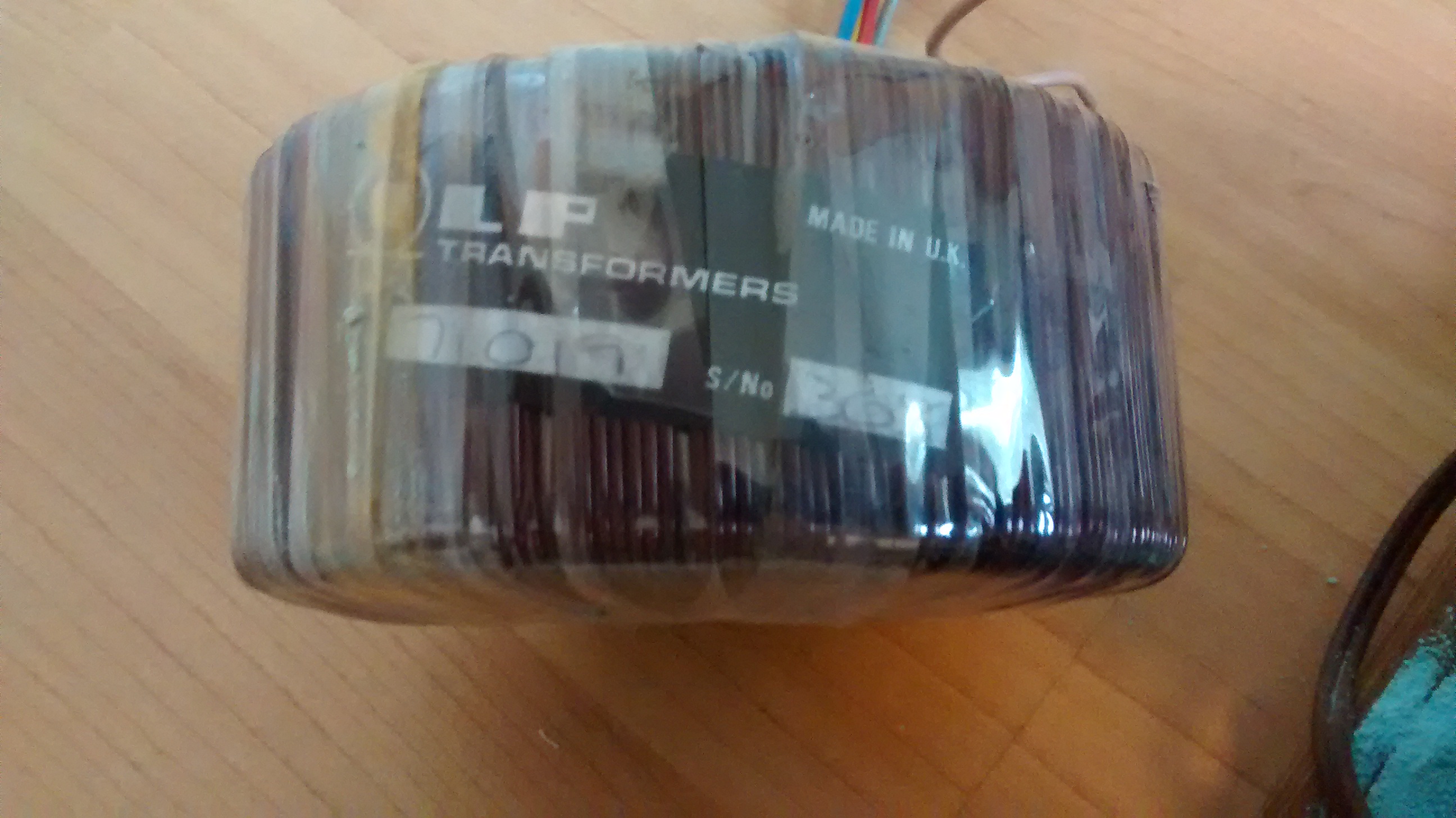

ik kreeg van iemand (naam bij de redactie bekend) een aantal foto's van een 2-tal oude versterkers, is er iemand die er wat meer over weet?
Is het nog wat? voor wie is t nog interessant?

[Henkjan]

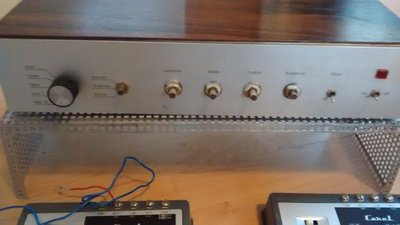

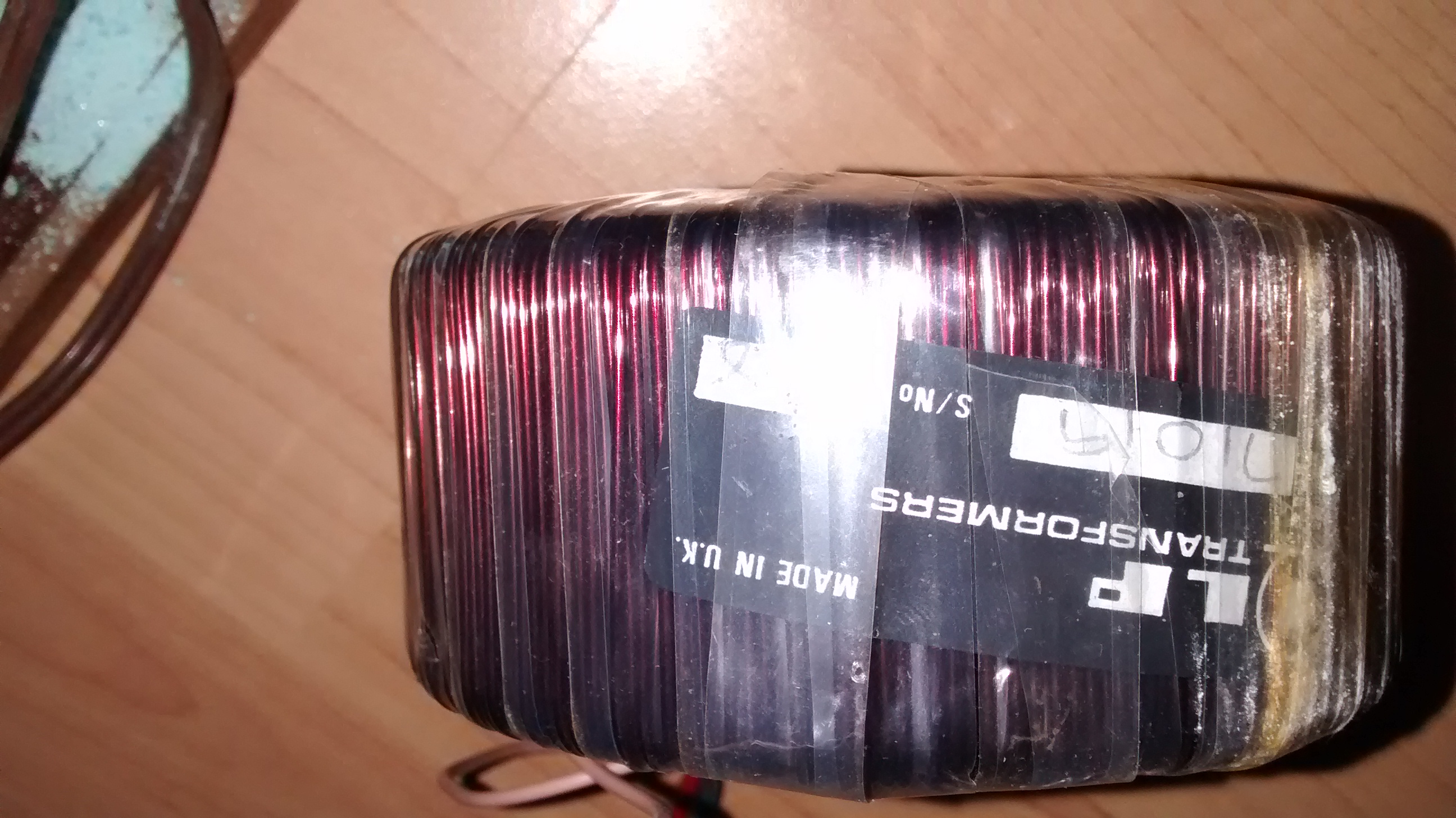

de "Hartversterker"

[Henkjan]

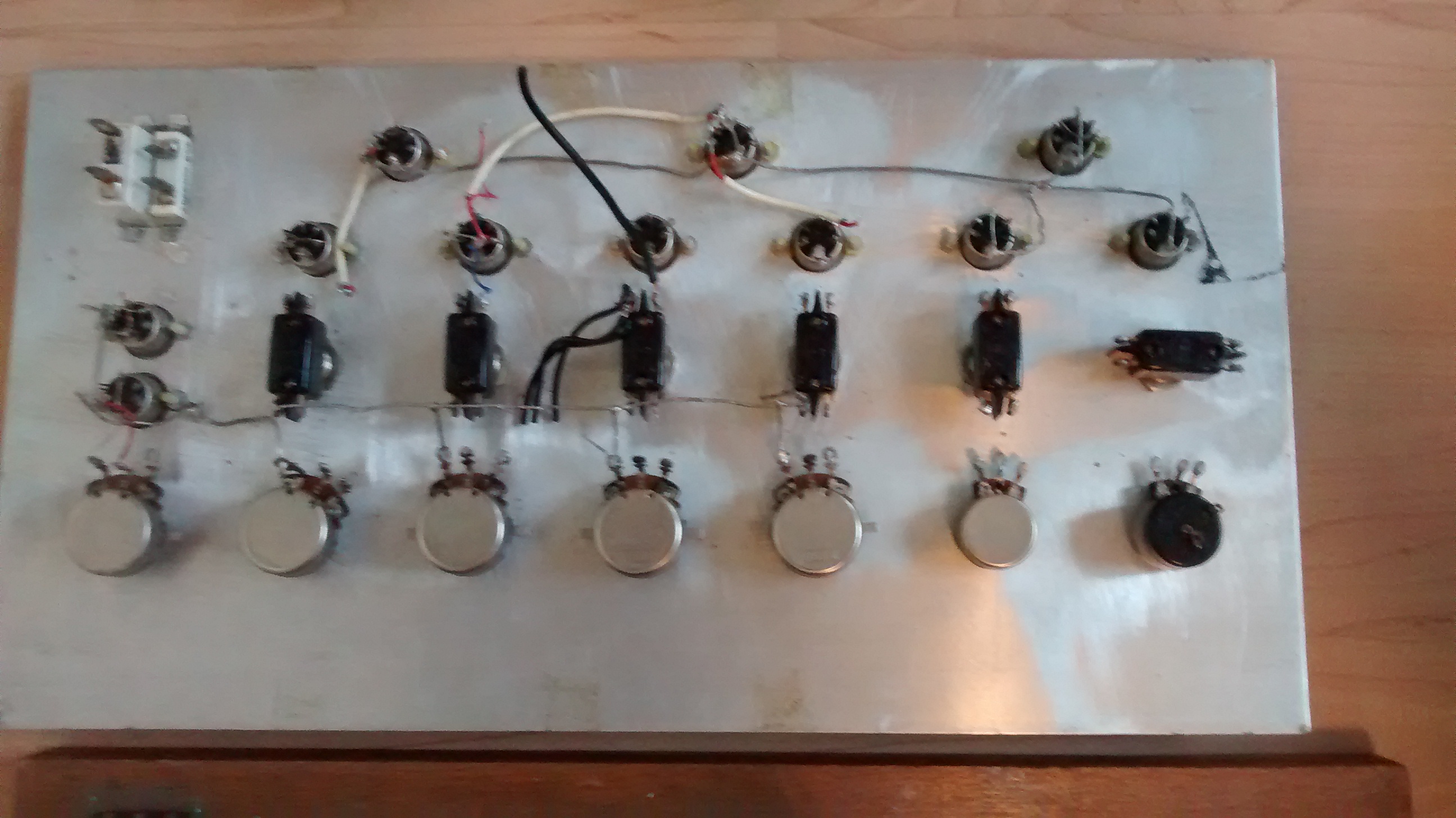

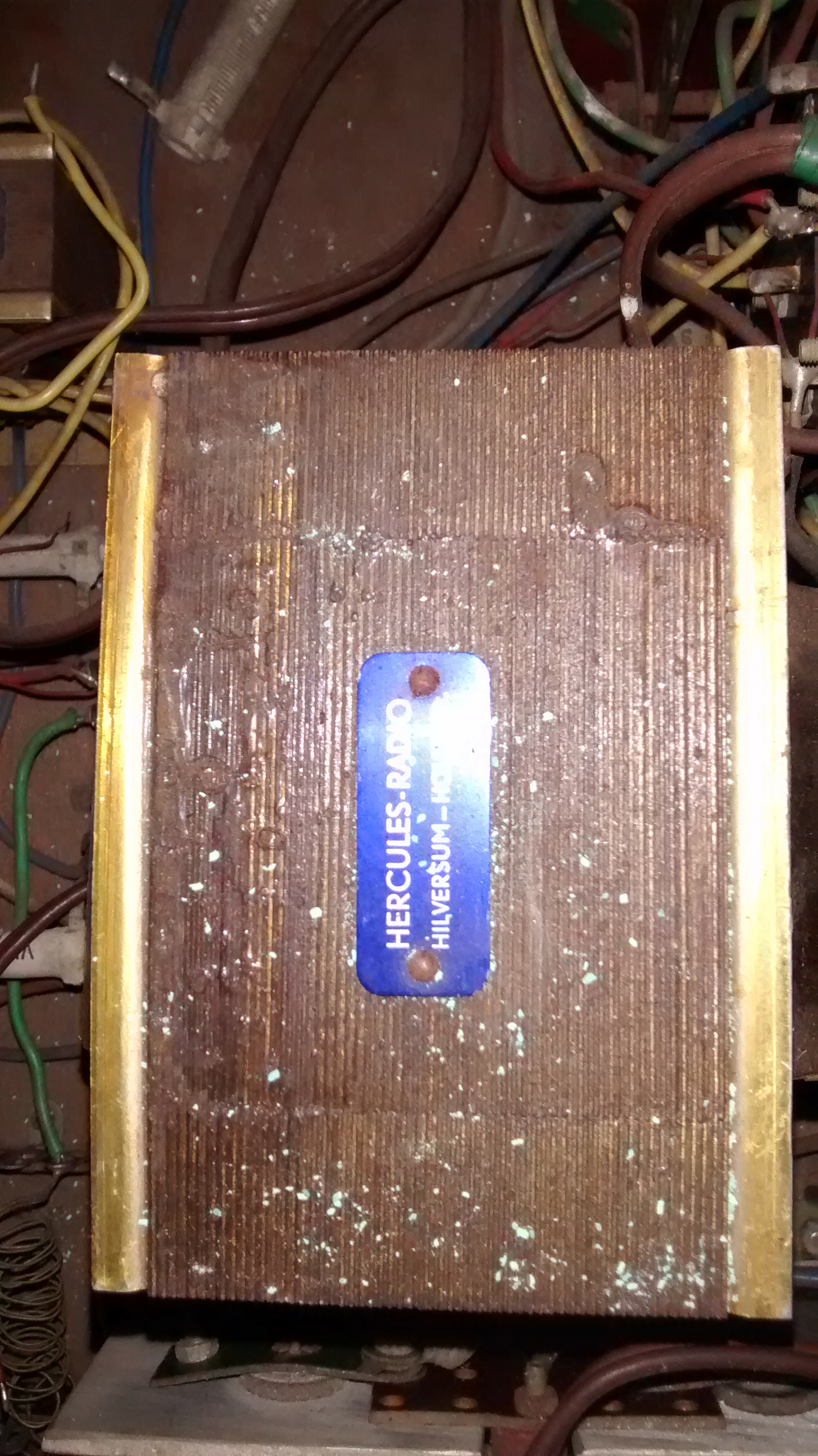

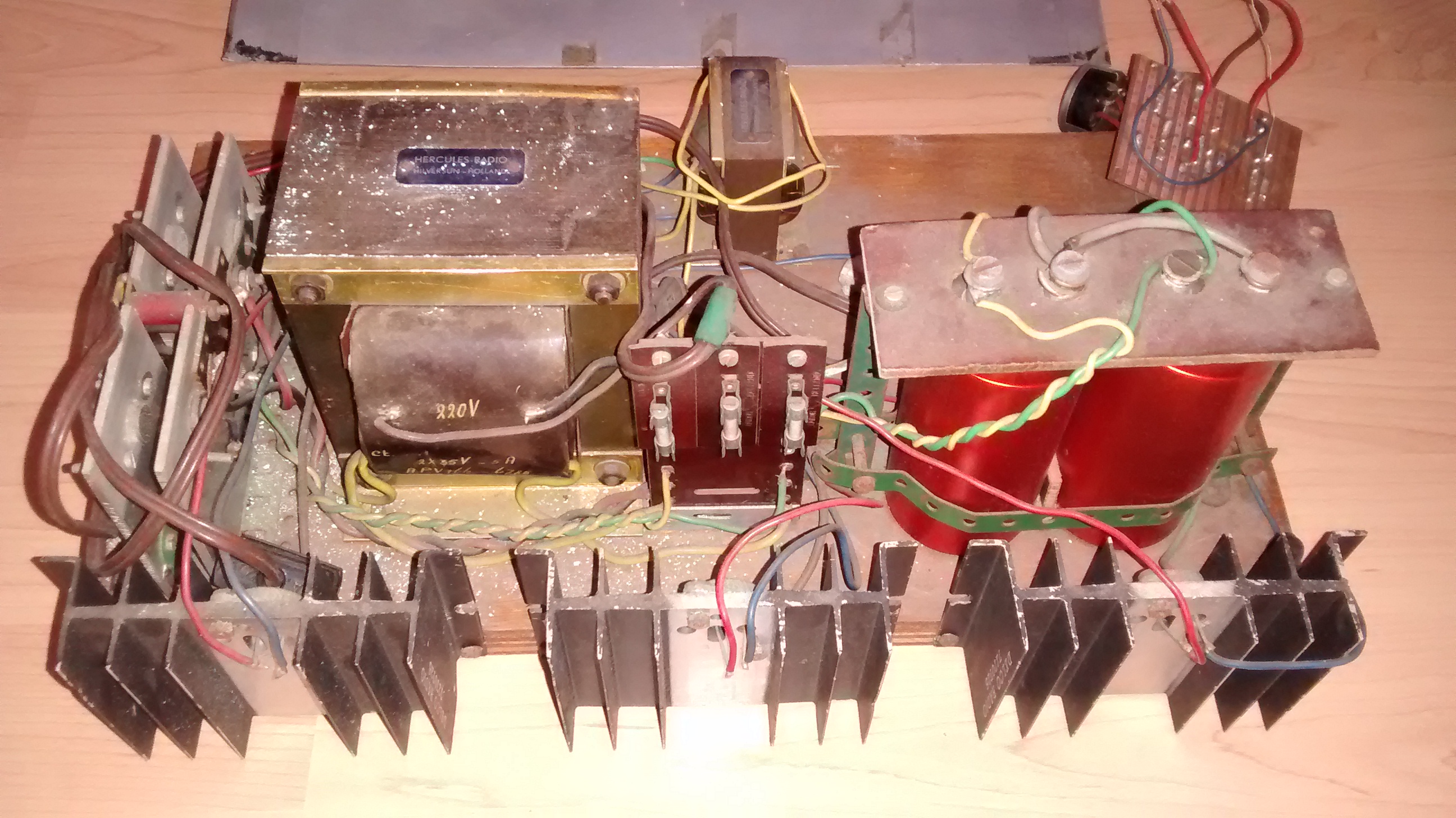

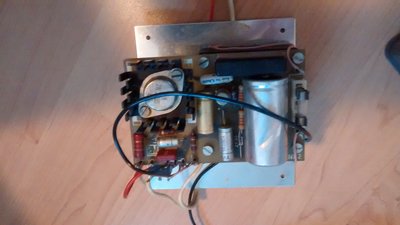

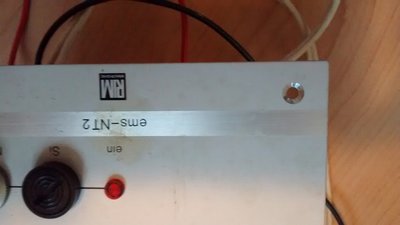

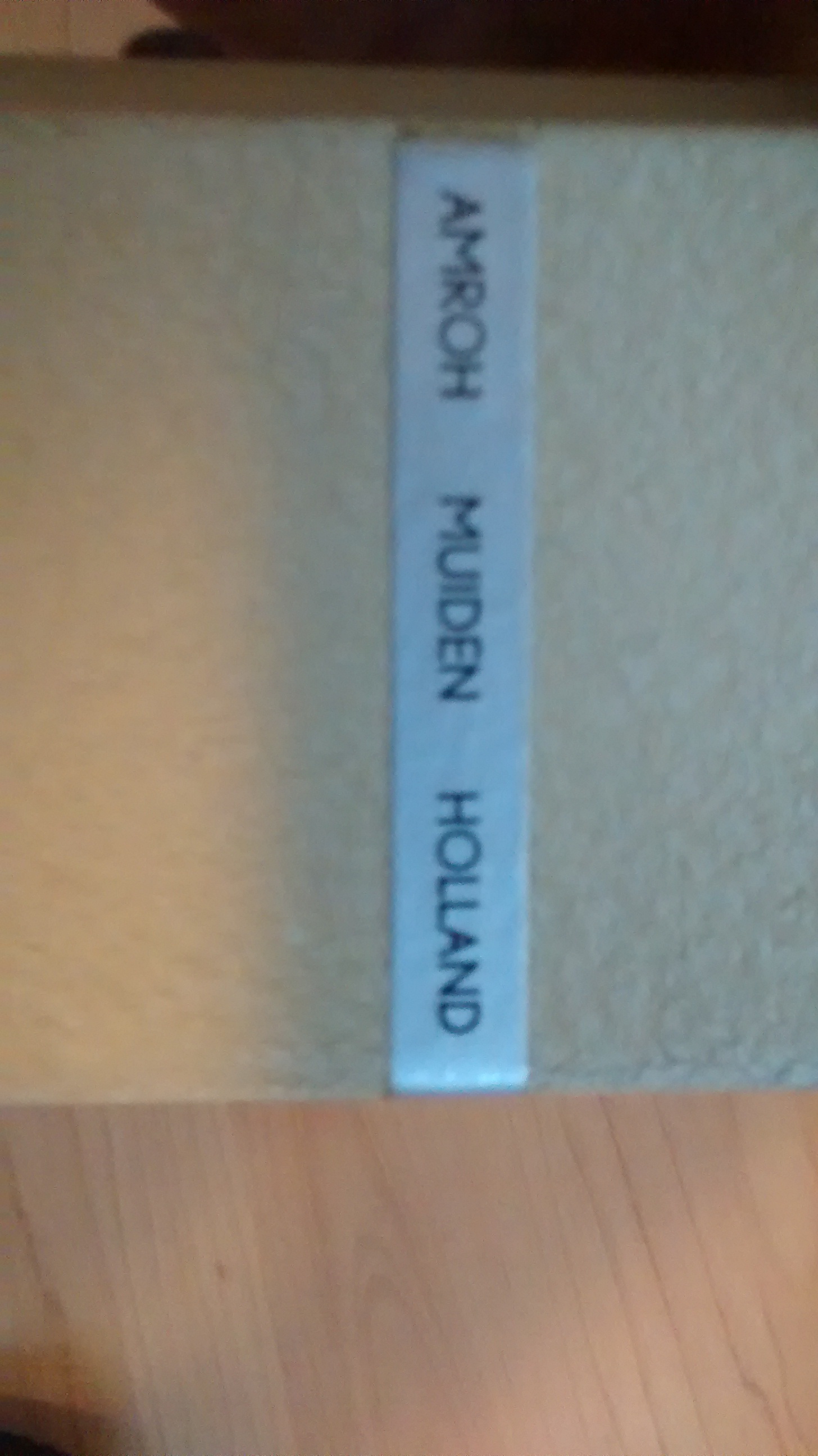

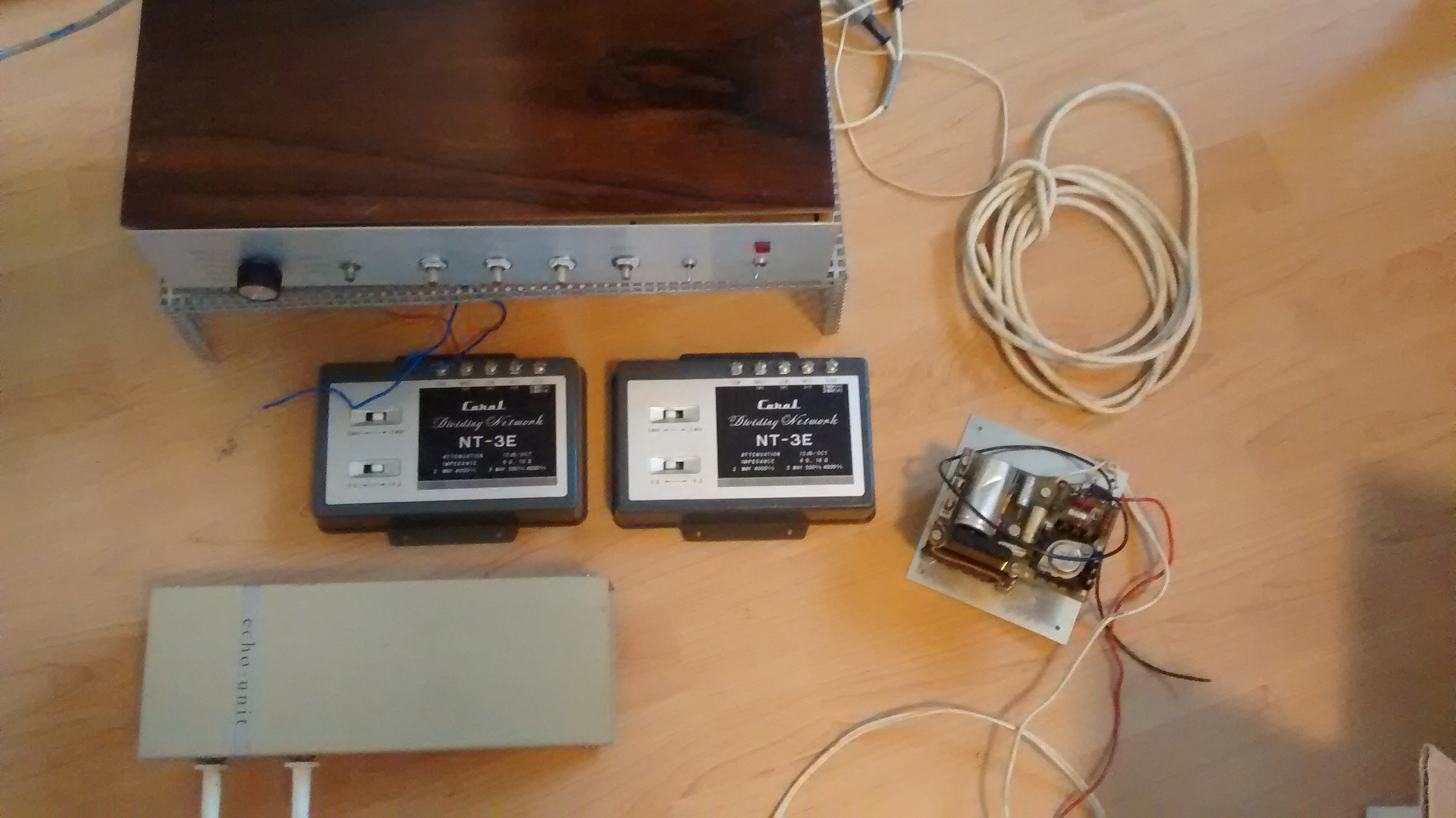

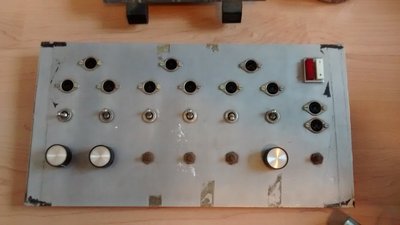

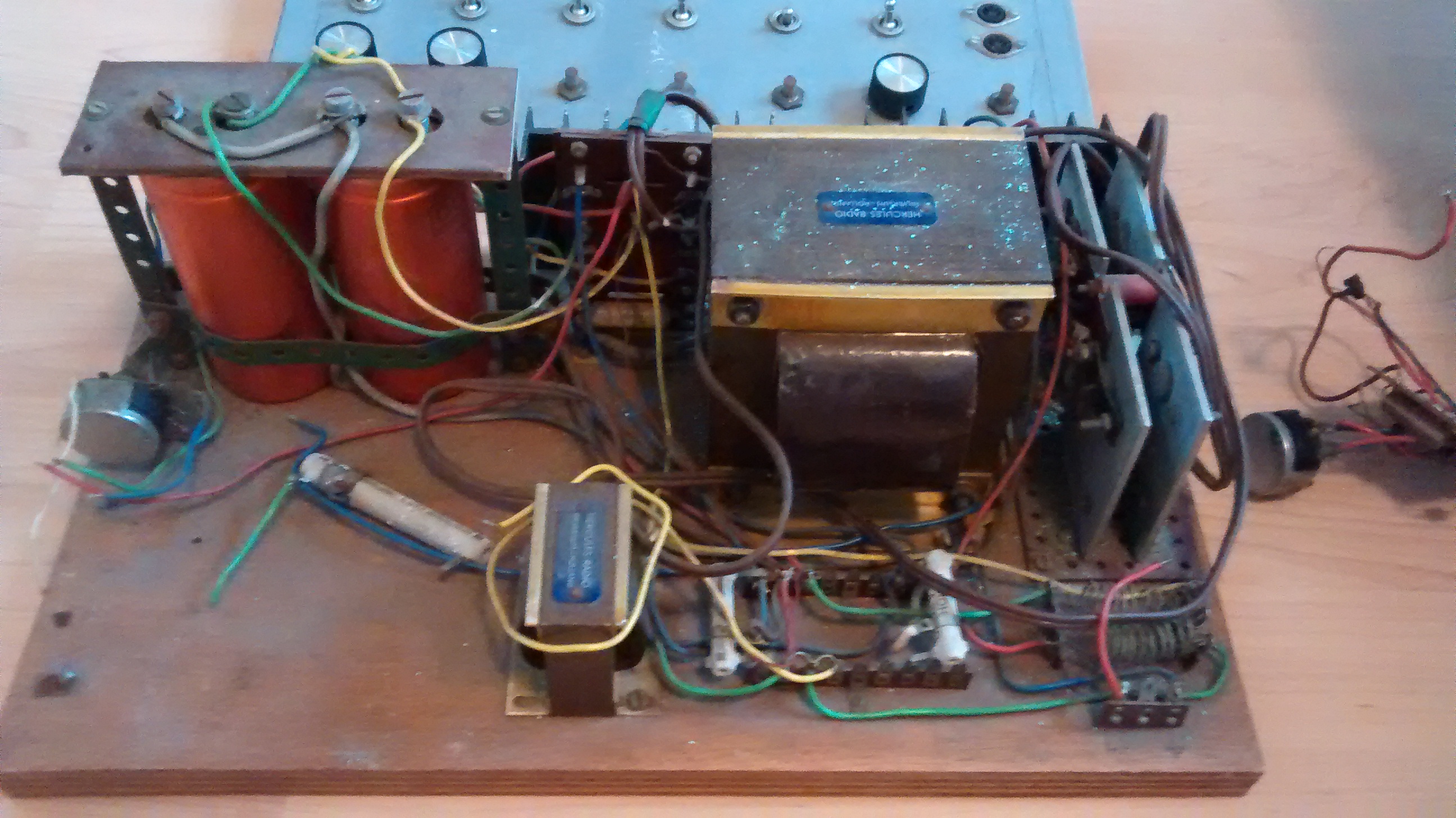

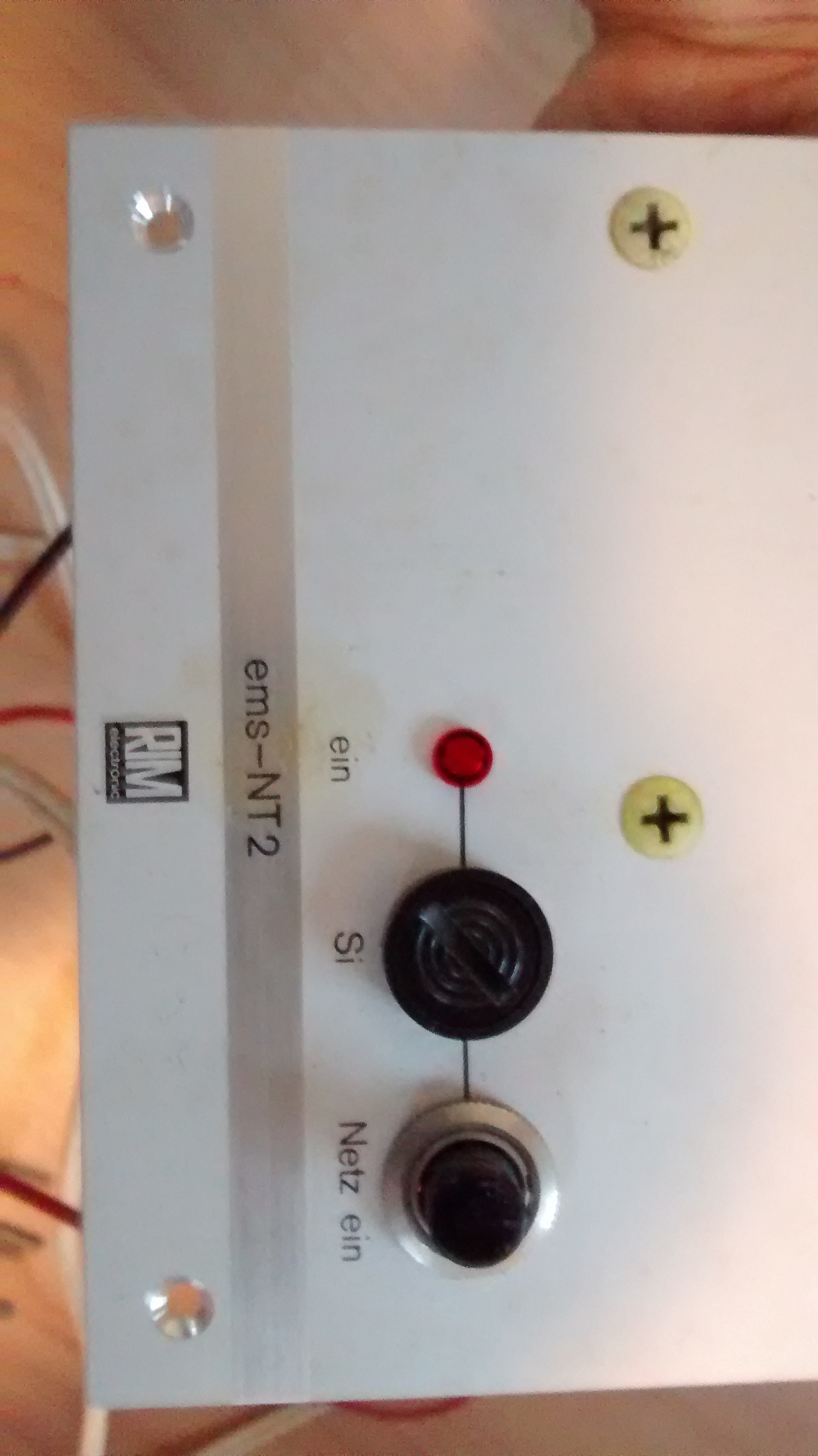

en de andere, onbekende, versterker

[markbakk]

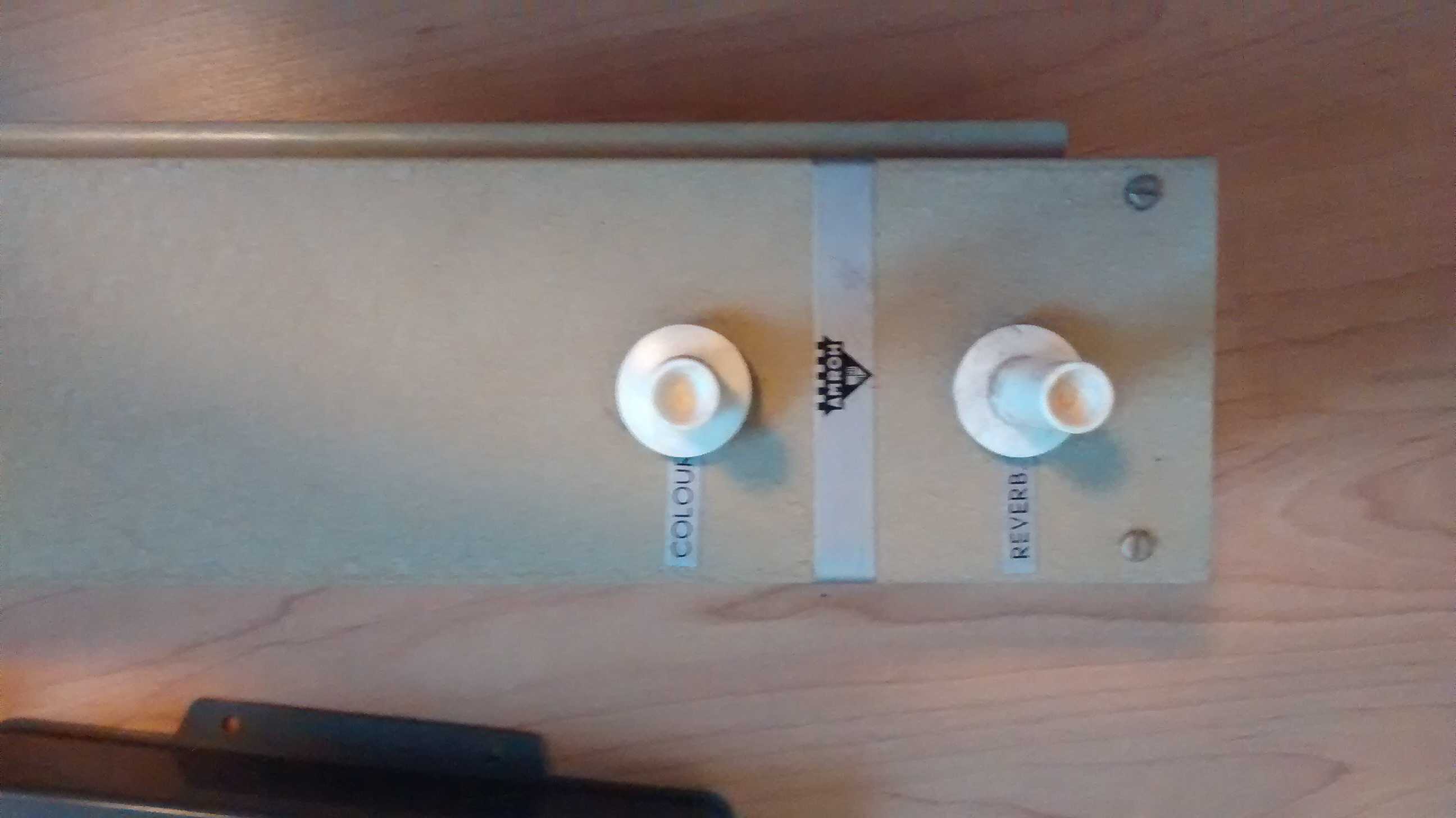

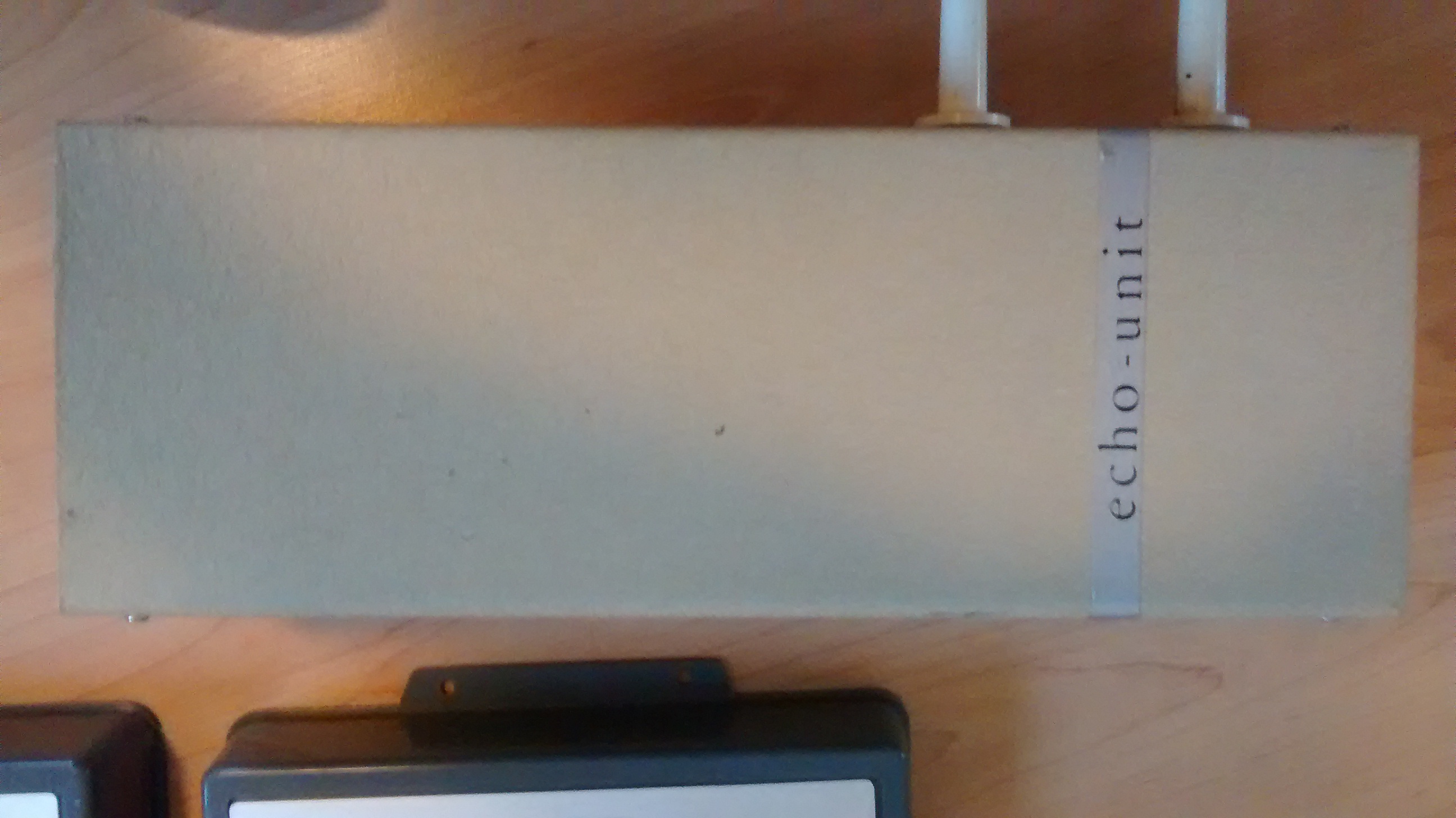

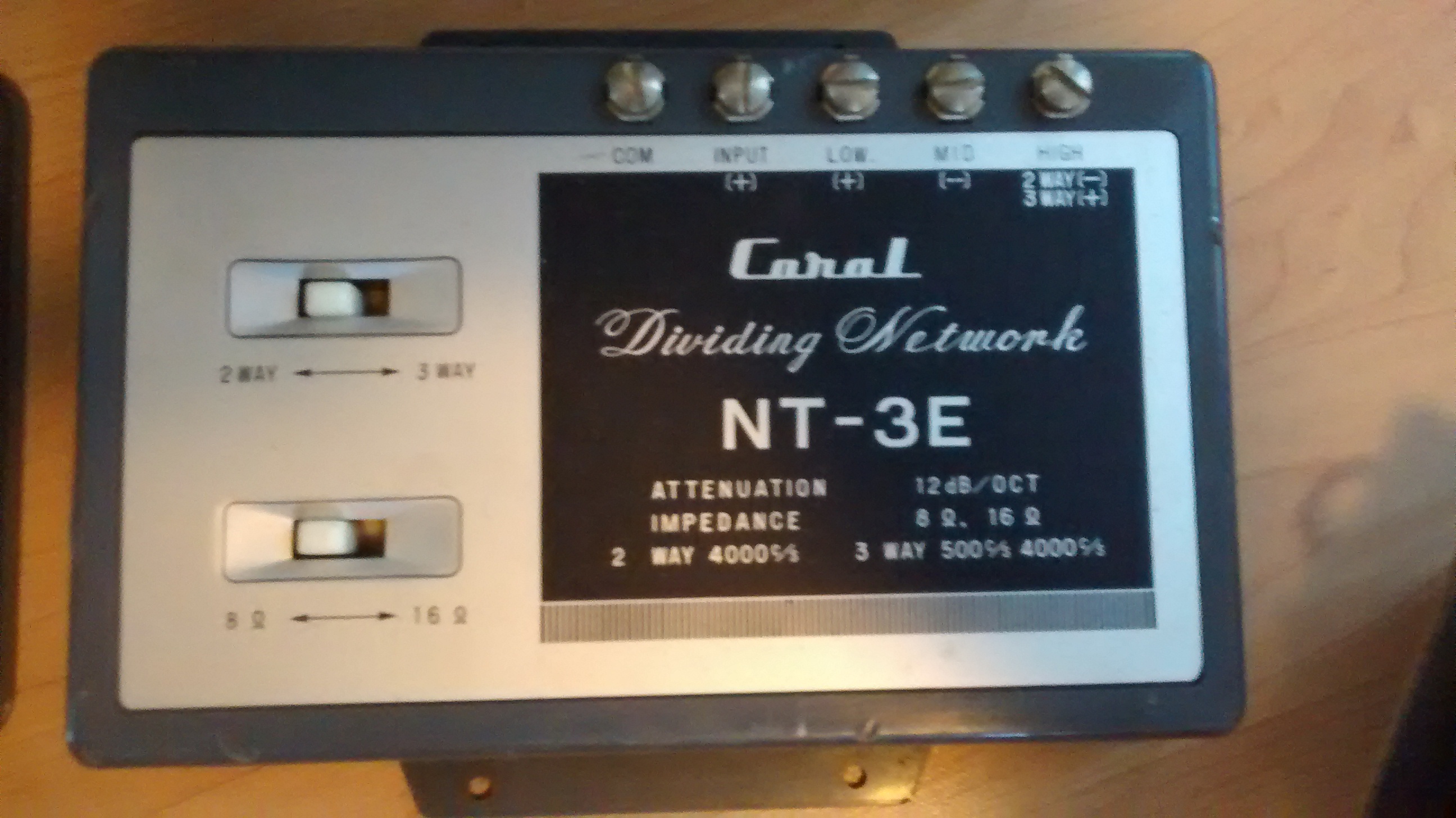

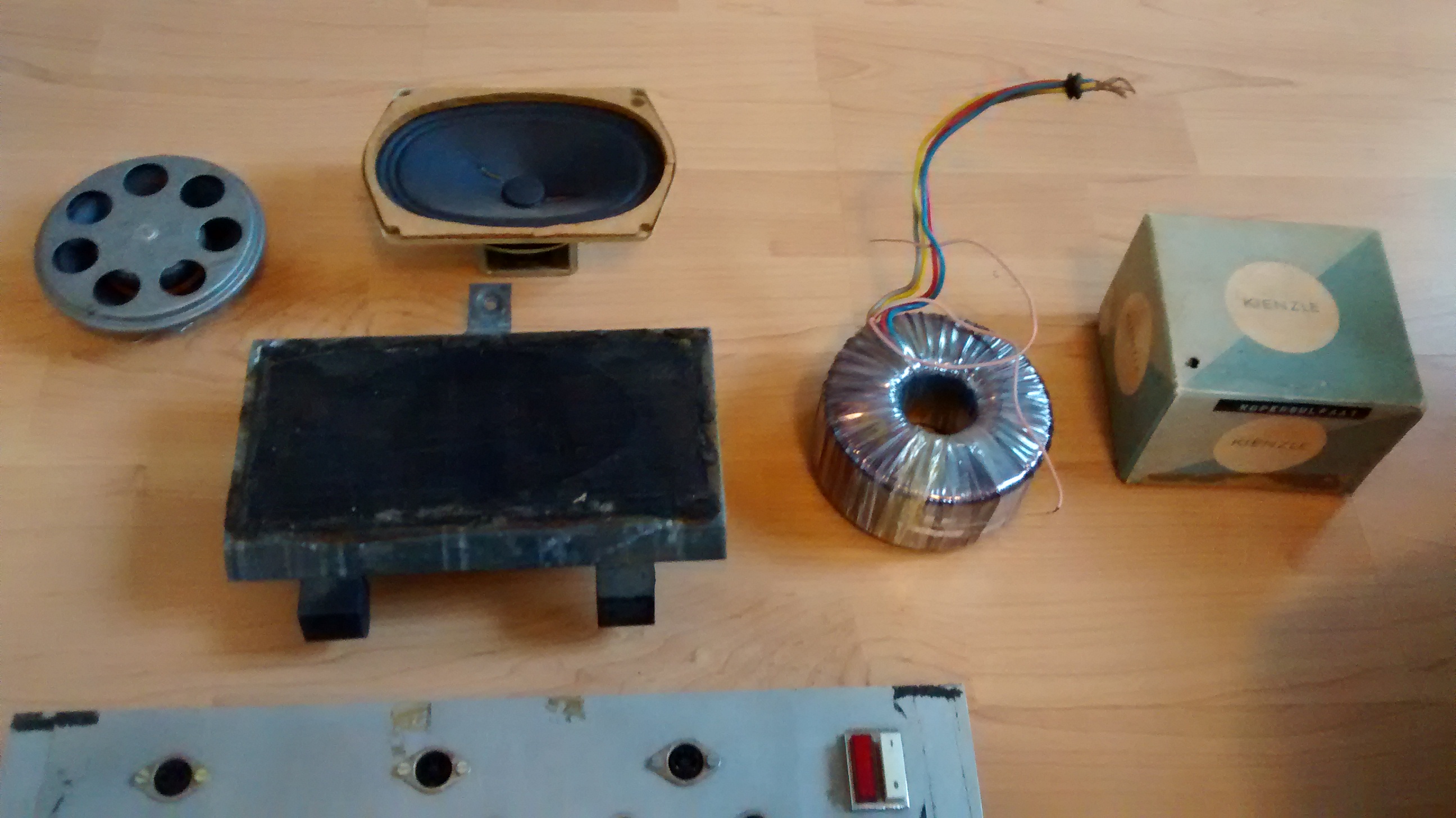

Die echoveer, dat is echt klassiek! Ooit, minstens drie decennia geleden, mee gespeeld (exemplaar ingebouwd in toen al 'vintage' mengtafel ), klonk nergens naar. Die Coral-filters (Japan), man man. Op je tweede vraag: nee, volgens mij. Alles herinnert mij vooral aan de jaren '60 en '70, aan eruit vliegende zekeringen en vonken. We hebben toch een topic 'toon je plankjesversterker'?

[Barry2001]

"Hartversterker", doet denken aan een borrel he, in vroegere tijden zo genoemd Maar waar ik ook aan moet denken, is de medische hoek. Bij medische elektronica wordt de techniek van audio versterkers ook wel gebruikt om laag frequente signalen te versterken. Misschien dat het daar een verwijzing naar is?

[Pjotr]

de "Hartversterker"

Is John v.d. Sluis daar niet ooit eens mee begonnen bij de fa. van Dam als zelfbouw kit?

[pvanlingen]

Ja de Hart versterkers kwamen als kit bij van Dam elektronica vandaan.
Ik heb er toen wel een paar in elkaar gezet.
Ze hadden een 25W. en een 40W. uitvoering.

Maak eens een foto van de printen Henkjan, en dan zonder die houten kap er op. (nostalgie)
Als het goed is zitten er (motorola) transistoren op de print met aangelaste koelblikjes.

Paul.

[Pjotr]

Ja nu heb ik het mij ook weer op mijn netvlies. Dat was nog in dat souterrain in de Snellemanstraat. Die houten kast was de losse VV met een gegraveerd alu front. Die kast was toen duurder dan de printen met componenten weet ik nog Maar voor die tijd was dat heel compleet! Die eindversterkers waren een kloon van de Quad 303 met i.d.d. die Motorola's met aangelaste koelvin. Ik heb destijds voor die 25 watter zelf printen gemaakt met ITT driver torretjes met koelster (2N1613 etc). FL50 voor een kale print was voor een student toen wel een beetje te gortig. Hij had toen ook een FM tunerkit met afgeregelde Görler modules (HF unit, MF, stereo decoder, meter module enz). Kon je stapsgewijs opbouwen. Die heb ik voor mijn vader gemaakt destijds. Was mij eerste grote les HF techniek: Het ding wilde voor geen meter ontvangen! John had wel een mooi gestabiliseerd voedinkje getekend op een kladje maar de ontstoor C'tjes over de brugcel vergeten! De storing daarvan drukte de hele HF unit dicht!

[Henkjan]

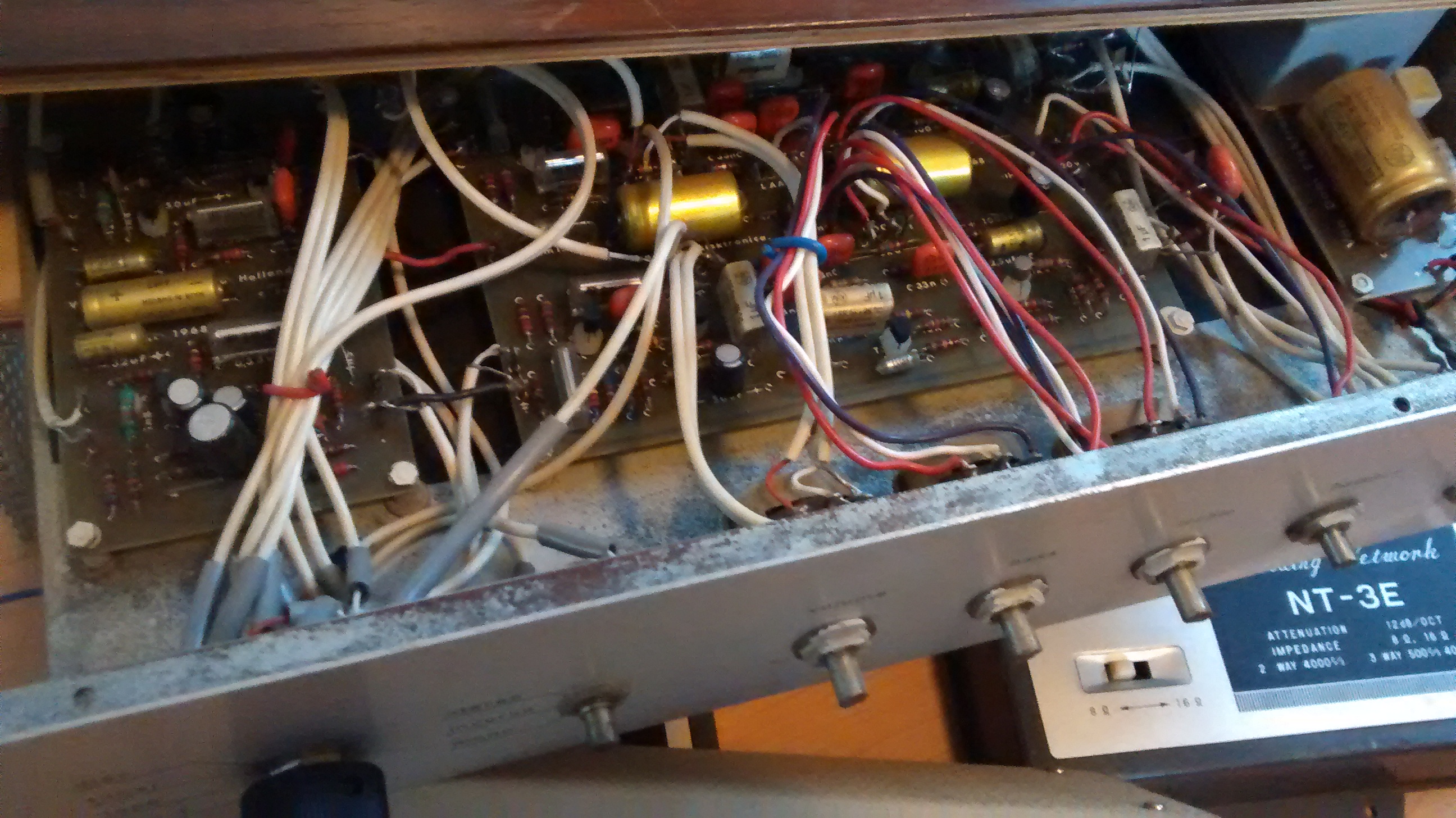

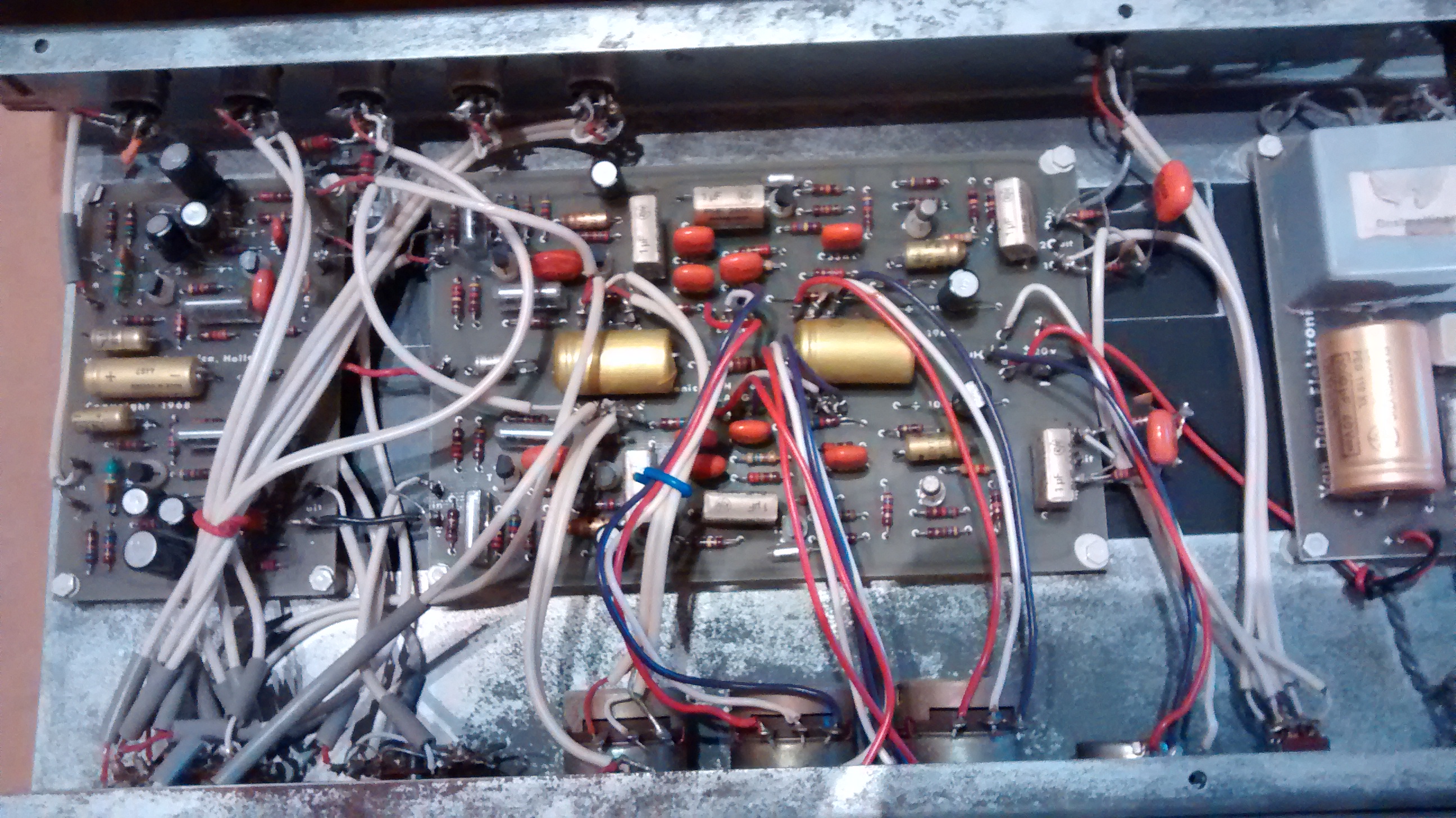

... een foto van de printen ..., en dan zonder die houten kap er op. (nostalgie)
Als het goed is zitten er (motorola) transistoren op de print met aangelaste koelblikjes.

[Pjotr]

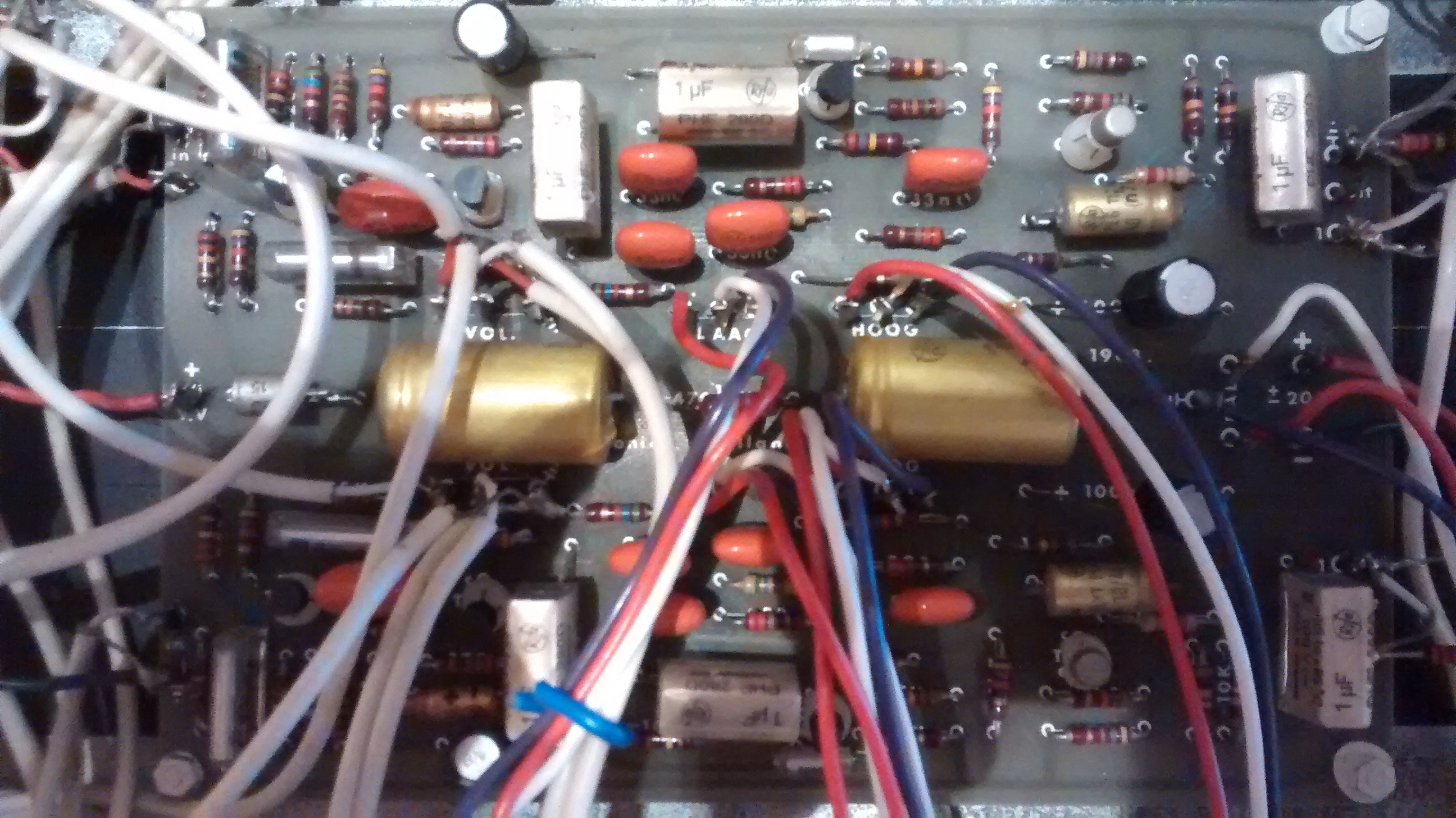

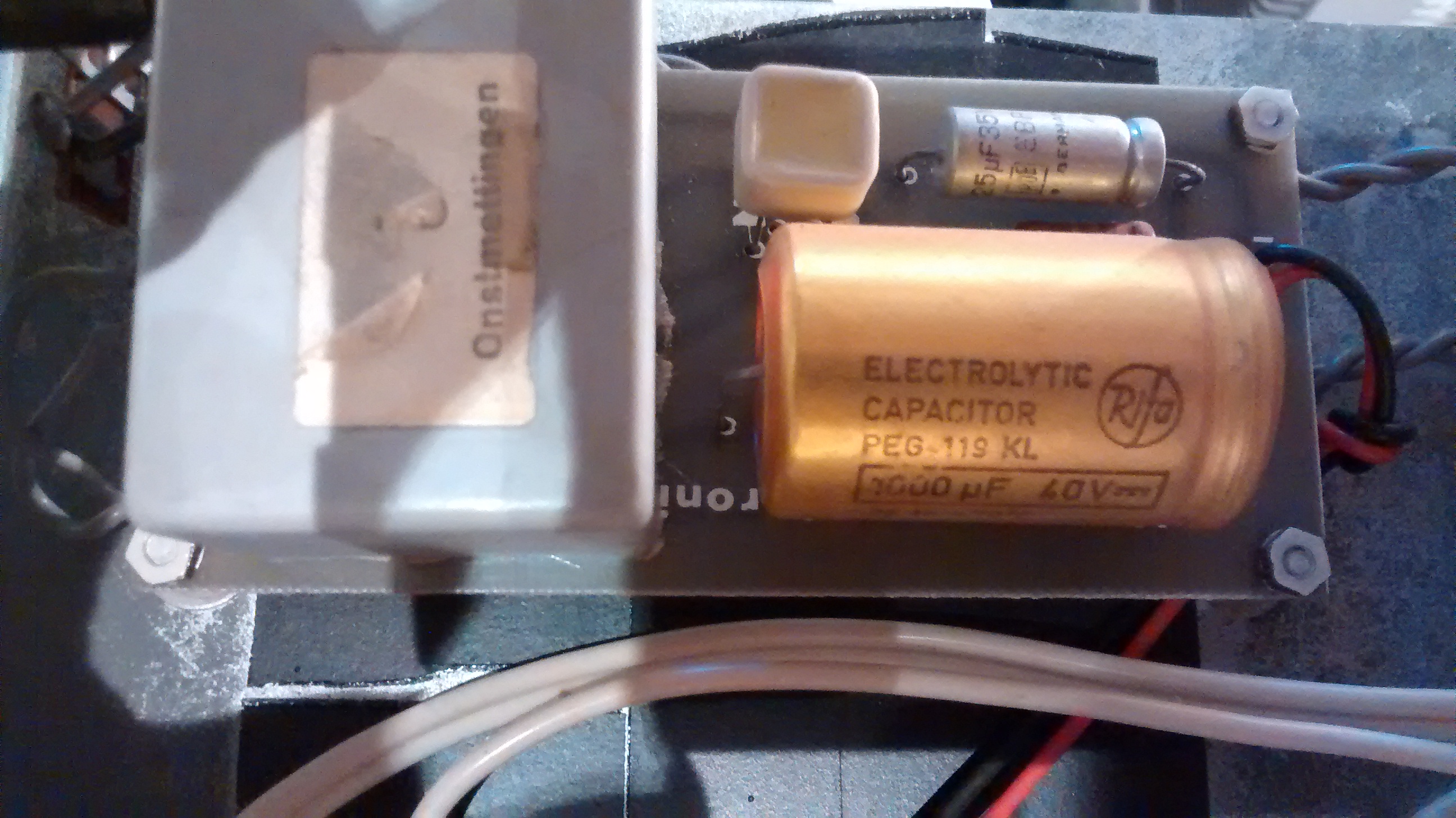

Jup, duidelijk Fa. van Dam & Co begin jaren '70. Kannie missen met die Rifa's en bruine Beyschlag weerstanden.

[pvanlingen]

Bedankt voor het plaatsen van de foto's, maar ik mis de Hart eindversterkers.

Paul.

[Pjotr]

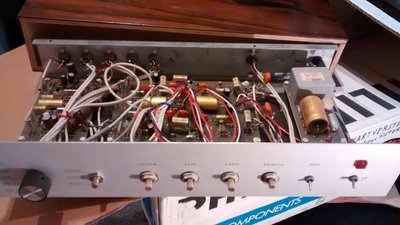

Dit is de bijbehorende voorversterker. Volgens mij ging alles, van eind, vv en tuner onder de naam "Hart". Neemt niet weg dat een foto van de eind ook wel leuk is

[Pjotr]

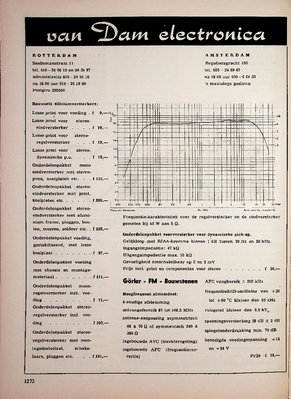

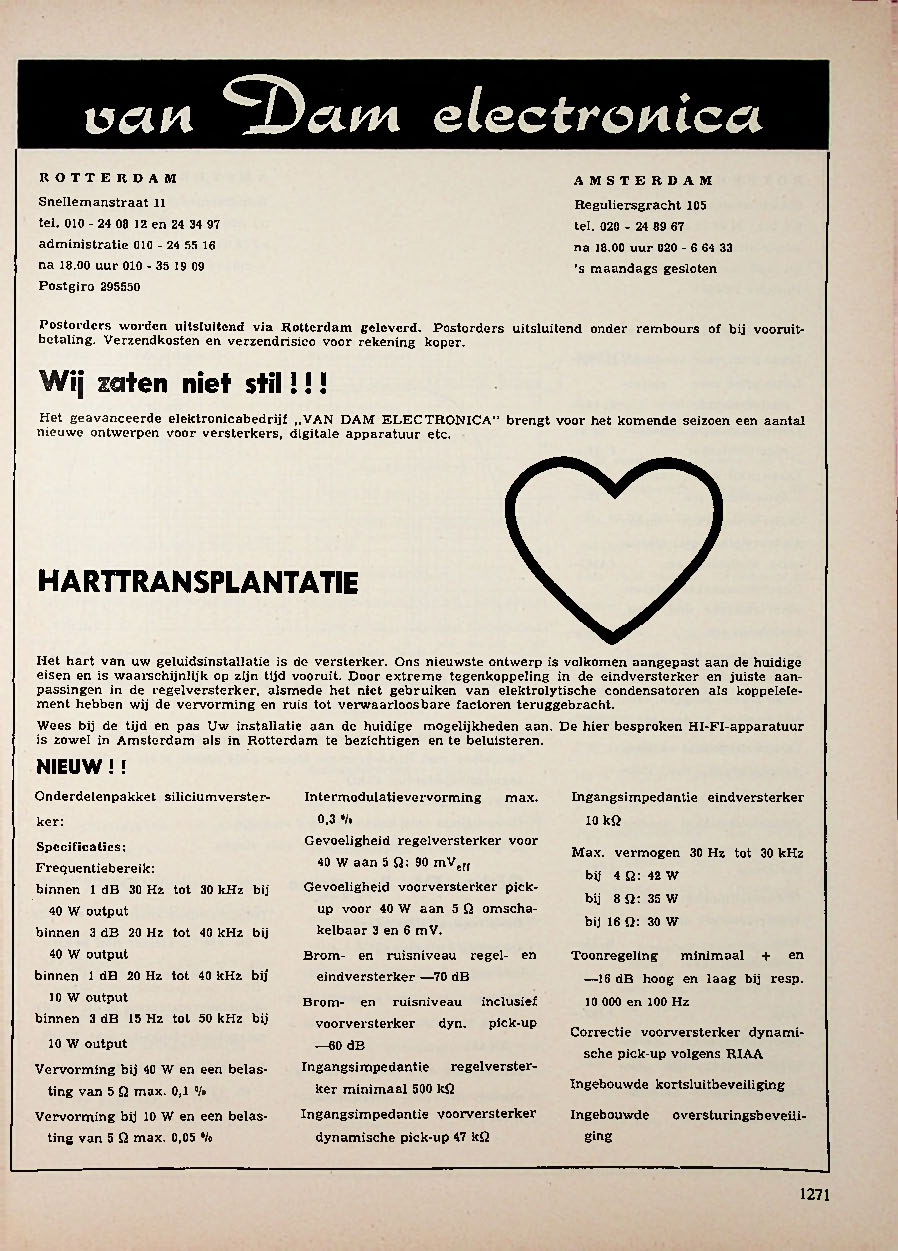

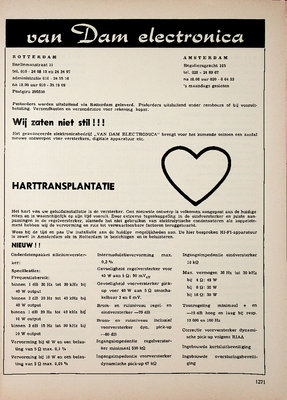

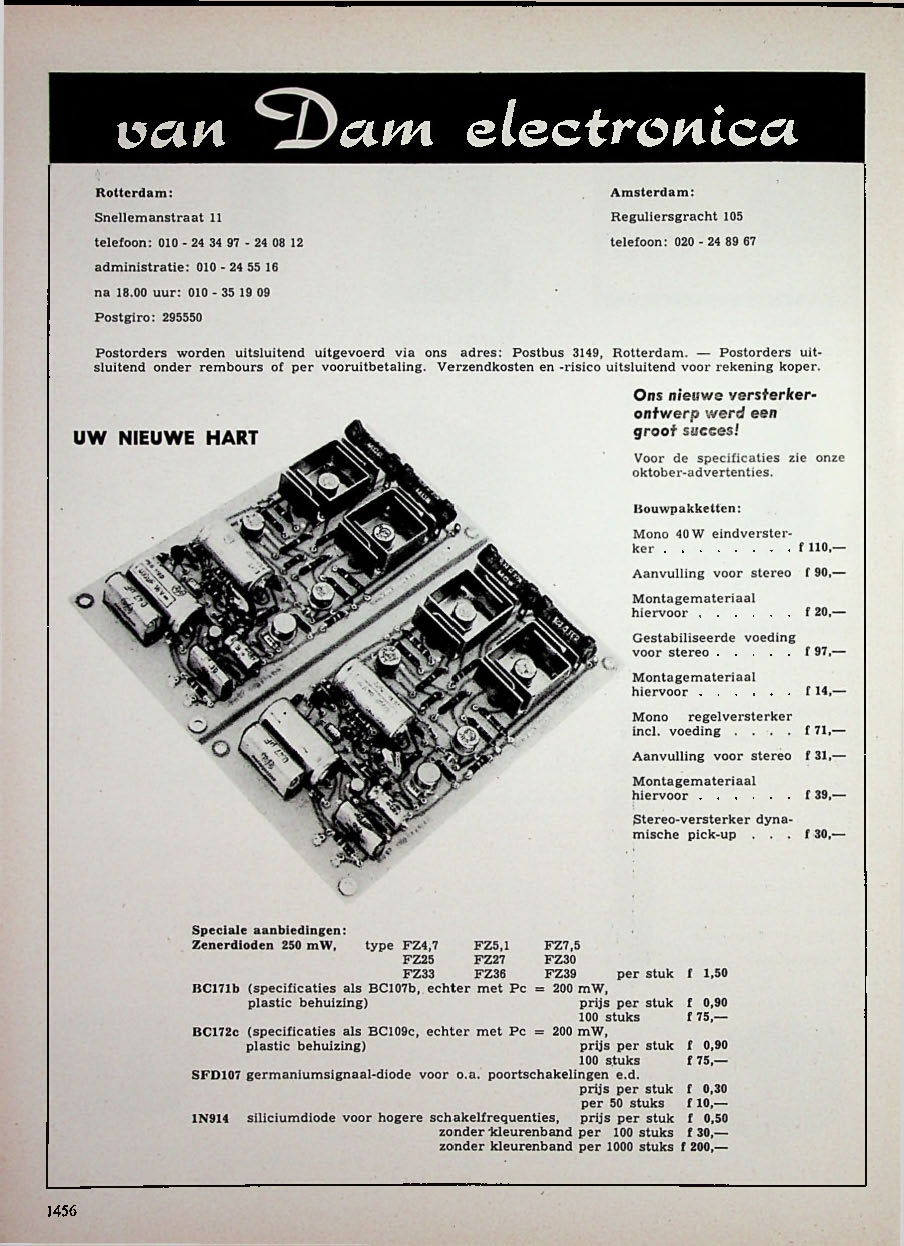

Speciaal voor Paulus nog wat gevonden: Radio Elektronica 1968:

[pvanlingen]

Bedankt Peter, leuk om dit weer terug te zien.
Met die Görler units heb ik ooit een paar FM en AM middengolf ontvangers in elkaar gezet.
Ze maakten deel uit van een groot opname rek met Sony U-matic recorders en deze radio ontvangers.
Dat was bij de leraren opleiding ZWN in Delft. (later hogeschool Rotterdam)

Paul.

[Pjotr]

Ja pure nostalgie Toen koste een 2N3055 nog FL7,50. Prachtig ook die advertentietekst:

"Door extreme tegenkoppeling in de eindversterker en...... hebben wij de vervorming en ruis tot verwaarloosbare factoren teruggebracht"

Temeer daar het niet anders was dan een door John v.d.S. gekopieerde Quad 303. Dezelfde John die later een ware kruistocht tegen tegenkoppeling voerde in A&T

[ray5150]

Een mooi stukje archelogie, Peter. leuk om te lezen.
Valt me wel op dat het spul behoorlijk aan de prijs was, tenminste, als je het vergelijkt met het modale maandsalaris toendertijd.
Je geeft het zelf ook al hierboven met de prijs van de 2N3055. eigenlijk opmerkelijk. vrijwel alles is duurder geworden, maar electronica componenten zijn vergeleken met een jaar of 30 geleden enorm in prijs gezakt.

[richard]

...Dezelfde John die later een ware kruistocht tegen tegenkoppeling voerde in A&T

"Extreme tegenkoppeling"

[Pjotr]

Een mooi stukje archelogie, Peter. leuk om te lezen.
Valt me wel op dat het spul behoorlijk aan de prijs was, tenminste, als je het vergelijkt met het modale maandsalaris toendertijd.
Je geeft het zelf ook al hierboven met de prijs van de 2N3055. eigenlijk opmerkelijk. vrijwel alles is duurder geworden, maar electronica componenten zijn vergeleken met een jaar of 30 geleden enorm in prijs gezakt.

Ja beslist. En als je dan bedenkt dat een kant en klare Quad 303 eindversterker met stevige stalen kast toen bij AllWave ong. FL700,- kostte... Met voeding, trafo en kast er bij kwam je voor de Hart in stereo nog op een FL400 uit. Ik heb toen zelf printen voor de Hart gemaakt en voor de eveneens peperdure driver torren met aangebouwde koelvin zoals op de foto, gewone TO39 genomen met een los koelvinnetje er op. Trafo uit de surplus om de hoek bij van Dam in het Zwaanshals Die RCA's met koelvin op de foto was trouwens meer voor de looks. Want die vinnen waren van ijzer wat bar slecht de warmte geleidt en eigenlijk niet beter koelde dan een zwart koperen ster. Klankmatig was het een erg fijne versterker en deed hij het goed op velerlei uiteenlopende luidsprekers.
