hulp bij aansluiten filter

[Cappon]

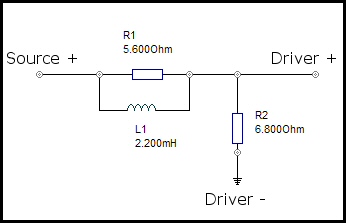

[img]http://attlid.eu/swift/filter_basic.jpg[img]


hoi mensen ik moet dit filter maken, heb de juiste componenten.
alleen begrijp ik even niet als newb hoe ik dit moet lezen.

ik zie maar 1 minpool op het schema. met driver. alleen waar gaat de Min terug naar de aansluiting van de bron aansluiting?

[pappaleo]

De min aansluiting van de speaker zit direct verbonden met de min aansluiting van de bron. En de onderste aansluiting van R2 zit daar ook aan vast.

[ray5150]

Het plaatje is niet zichtbaar...
Je was een haakje vergeten.

CODE: Selecteer alles

[img]http://attlid.eu/swift/filter_basic.jpg[/img]

[Cappon]

ok dus R2 vormt dus een brug tussen de min en de plus als ik het goed begrijp

[pappaleo]

Ja, klopt.

[Henkjan]

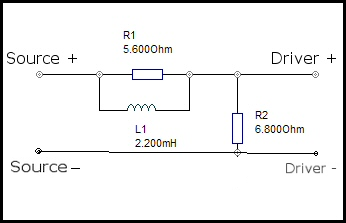

is t zo logischer?

met de - als draad getekend

filter met - draad.png (20.26 KiB) 594 keer bekeken

[Cappon]

jullie zijn helden

[pappaleo]

Dank , ook namens Henkjan en ray5150
