Pioneer HPM-100 opknappen

[hardbats]

Omdat de vriendin vintage speakers mooier vind dan de Kef Q11's die er nu staan ben ik opzoek gegaan en gevonden. Gisteren een set Pioneer HPM-100 opgehaald, deze hebben wel wat feestjes meegemaakt denk ik
het idee is om ze weer in zo goed als originele staat op te knappen, met hier en daar een moderne upgrade.

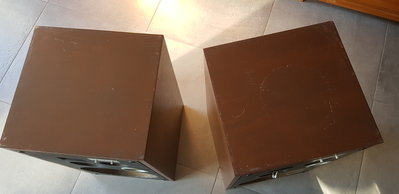

De kasten zijn er redelijk slecht aan toe, ik denk dus dat het opnieuw fineren wordt. Dit heb ik nog nooit gedaan, dus wat hulp is gewenst

1 tweeter is gedeukt, dit ga ik proberen te herstellen. Tips?

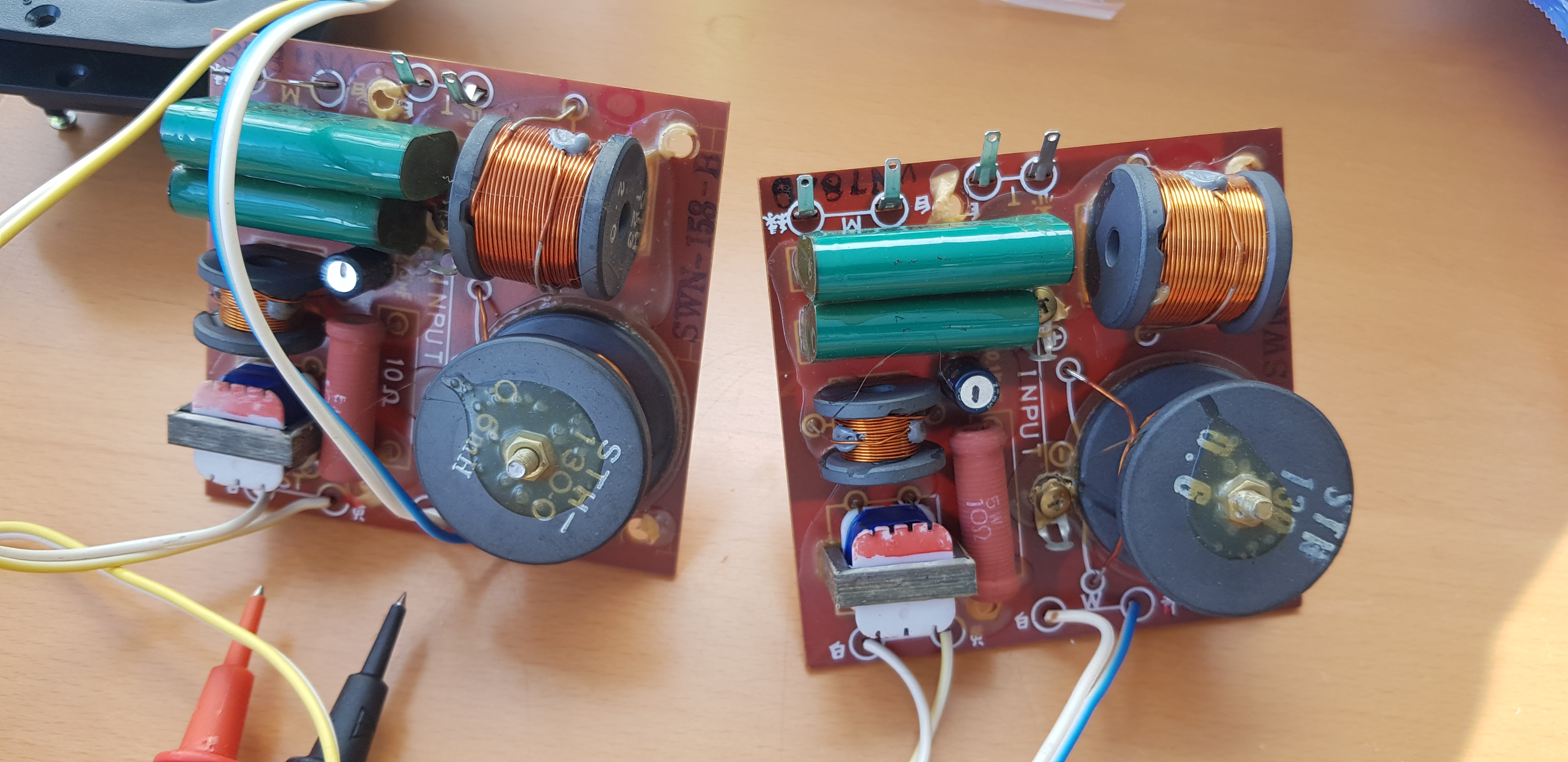

De crossover wil ik updaten, nieuwe condensatoren er op en een nieuwe weerstand. Op het net is veel te lezen over crossover mods met andere waardes, ik denk dat ik toch eerst de originele waardes aan ga houden. Waar kan ik deze componenten het beste halen?

De potmeters voorop kraken, deze moet ik nog demonteren. En daarna goed schoonmaken.

En de doeken zijn niet netjes meer, hiervoor wil ik nieuw doek halen en ze opnieuw bekleden. Waar kan ik dit het beste halen?

Laten we hopen dat ze straks weer zijn als nieuw

[ray5150]

De crossover wil ik updaten, nieuwe condensatoren er op en een nieuwe weerstand. Op het net is veel te lezen over crossover mods met andere waardes, ik denk dat ik toch eerst de originele waardes aan ga houden. Waar kan ik deze componenten het beste halen?

https://www.rumoh.eu/crossover-parts/

En de doeken zijn niet netjes meer, hiervoor wil ik nieuw doek halen en ze opnieuw bekleden. Waar kan ik dit het beste halen?

https://www.rumoh.eu/accessories/frontj ... loth-black

[ray5150]

De kasten zijn er redelijk slecht aan toe, ik denk dus dat het opnieuw fineren wordt. Dit heb ik nog nooit gedaan, dus wat hulp is gewenst

Hier kun je redelijk betaalbaar fineer aanschaffen :
https://hout-fineer.nl/

En dit is goed leeswerk :

fineerles.pdf

(258.52 KiB) 139 keer gedownload

En lees ook de topics van Ton van de Acker door, hij heeft veel foto's geplaatst over het verwerken van fineer.

Het moeilijkste van de hele klus lijkt me het goed krijgen van die tweeter, daar heb ik vooralsnog geen tips voor.
Leuk project. wil ik ook ooit nog wel eens doen, een paar bestaande kasten opknappen.

[Leeuwarden]

Tweeter dome kan (soms) met een stofzuiger. Maar dan wel heeeeeeeel voorzichtig te werk gaan.

[pappaleo]

Tweeter dome kan (soms) met een stofzuiger. Maar dan wel heeeeeeeel voorzichtig te werk gaan.

Heb ik ook wel eens gedaan, maar dan alleen als een "zuigzoen" niet werkt.

Lippen er tegenaan en gewoon zuigen. Veel beter te doseren. Maar soms is er inderdaad meer kracht nodig.

Dit is overigens de stofkap van een konustweeter. Niet echt een dome.

[hardbats]

https://www.rumoh.eu/crossover-parts/
https://www.rumoh.eu/accessories/frontj ... loth-black

Hier kun je redelijk betaalbaar fineer aanschaffen :
https://hout-fineer.nl/

En dit is goed leeswerk :

fineerles.pdf

En lees ook de topics van Ton van de Acker door, hij heeft veel foto's geplaatst over het verwerken van fineer.

Het moeilijkste van de hele klus lijkt me het goed krijgen van die tweeter, daar heb ik vooralsnog geen tips voor.
Leuk project. wil ik ook ooit nog wel eens doen, een paar bestaande kasten opknappen.

thanks Ray!

Tweeter dome kan (soms) met een stofzuiger. Maar dan wel heeeeeeeel voorzichtig te werk gaan.

Heb ik ook wel eens gedaan, maar dan alleen als een "zuigzoen" niet werkt.

Lippen er tegenaan en gewoon zuigen. Veel beter te doseren. Maar soms is er inderdaad meer kracht nodig.

Dit is overigens de stofkap van een konustweeter. Niet echt een dome.

ik las iets over het eerst nat maken van de stofkap met een wattenstaafje en wat water waardoor het makkelijker mee geeft. kan dat nog helpen of is dat "not-done"?

[pappaleo]

Dat laatste zou ik niet doen. Papier dat nat geweest is verandert bijna altijd blijvend van structuur.

[hardbats]

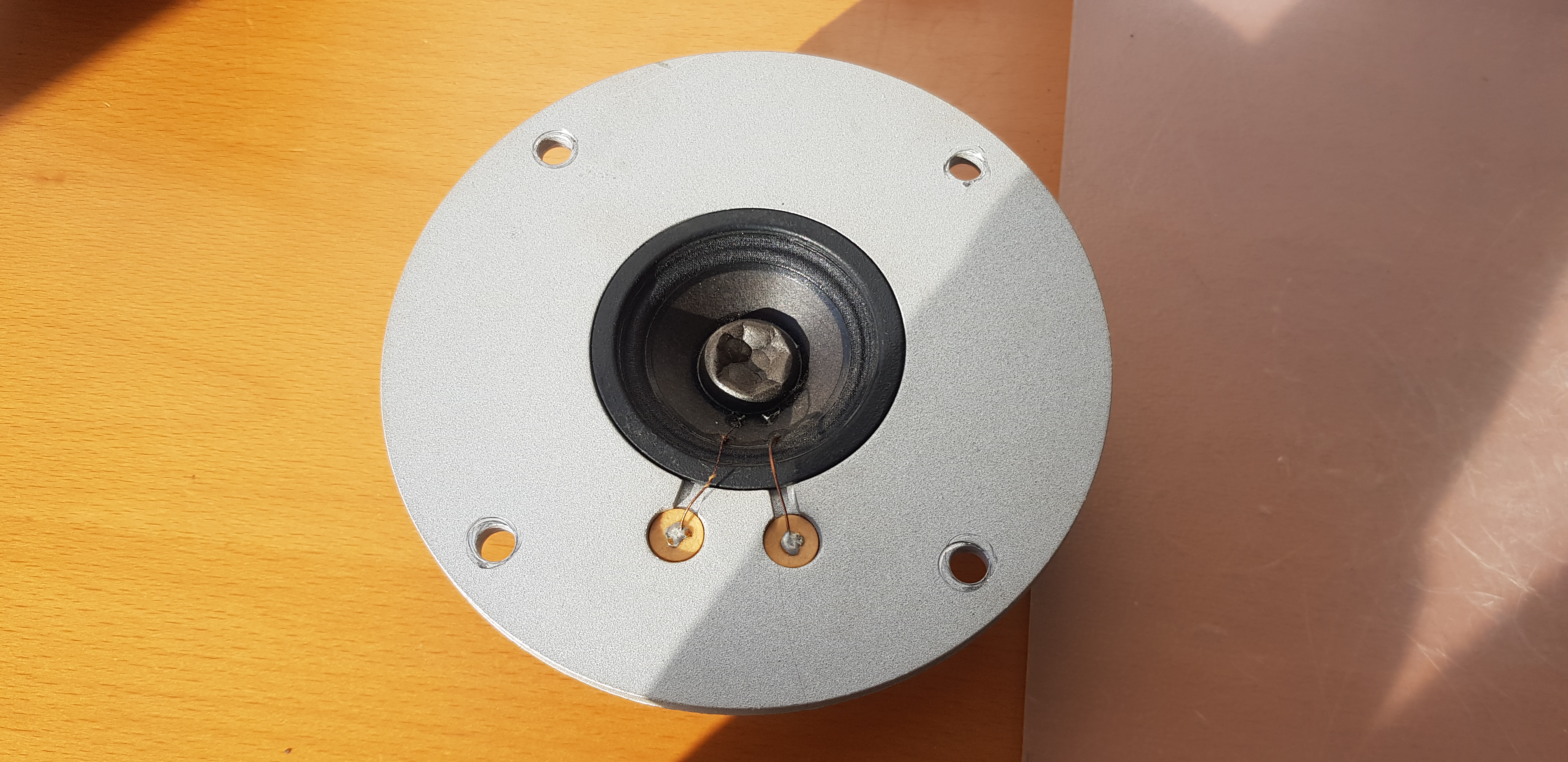

Met gepaste kracht de dome wat uitgedeukt. Klein naald er door gestoken in het midden en toen afsteunend op een kleine schroevendraaier het materiaal wat omhoog geplooid.
Niet perfect of de volle 100 punten maar zeker beter dan eerst.

Tevens zit er 2 straten verderop een meubel maker, die even een berichtje gedaan ivm het fineren. Zijn reactie was dat nieuwe behuizingen maken sneller is. Dat snap ik, maar dat is niet wat ik wil

[ray5150]

Zou het gewoon eens proberen. het is hout op hout lijmen, meer niet in feite.

[Henkjan]

fineren lijkt moeilijk, maar zeker op gewone rechthoekige kasten is dat het zeker niet.
ik zou wel eerst wat oefenen met wat reststukjes

[hardbats]

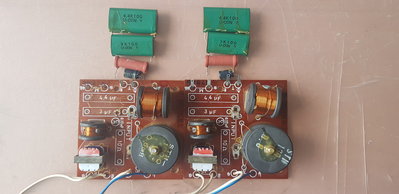

De spullen voor de crossovers besteld en de oude componenten alvast van de crossovers afgehaald.

[ray5150]

Is die elco een gewone of bipolaire ?

[pappaleo]

Wat voor waarden/typen heb je besteld voor die groene exemplaren? De originele waarden zitten niet in de standaard reeks. Stonden de elektrisch parallel in het filter?

[hardbats]

Is die elco een gewone of bipolaire ?

Bipolaire

Wat voor waarden/typen heb je besteld voor die groene exemplaren? De originele waarden zitten niet in de standaard reeks. Stonden de elektrisch parallel in het filter?

.

Voor de 3uf heb ik 2x 1.5uf gepakt en voor de 4.4uf 2x 2.2uf.
3uf en 4.4uf wordt inderdaad niet veel meer gemaakt, 3uf is nog wel te vinden maar redelijk beperkt.
Heb MKP JFX besteld voor alle condensators.

[pappaleo]

Ik ben benieuwd. Je leest zo hier en daar toch wel enthousiaste verhalen over deze kasten.

[hardbats]

Precies, daarom wilde ik deze wel eens proberen. Ongeacht of ze blijven of niet.

[ray5150]

Met gepaste kracht de dome wat uitgedeukt. Klein naald er door gestoken in het midden en toen afsteunend op een kleine schroevendraaier het materiaal wat omhoog geplooid.
Niet perfect of de volle 100 punten maar zeker beter dan eerst.

Dat is inderdaad heel behoorlijk gelukt.

[hardbats]

Omdat de potmeters kraakte en af en toe geen contact maakte wilde ik ze schoon maken. Pioneer had alleen bedacht dat een top idee zou zijn om de moeren heel diep te verzinken en ze 1/2inch te maken

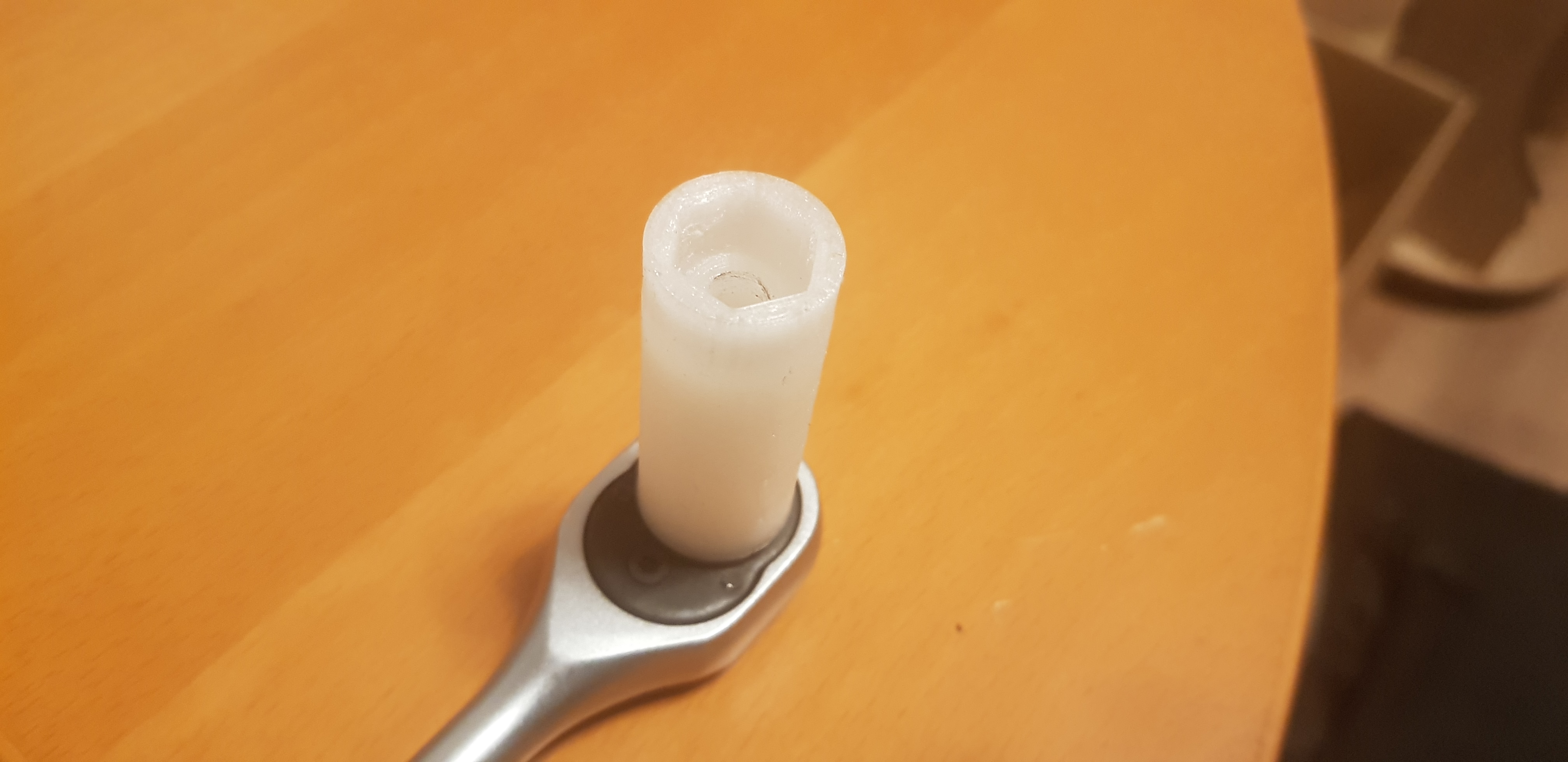

Maar gelukkig heb ik een 3D printer even een ontwerpje gemaakt en voila

Jullie maken mij de pis niet lauw Pioneer

Morgen even kijken hoe ze er aan toe zijn. Als het goed is komen ook de componenten voor de crossover binnen.

[ray5150]

Voor het eerst dat ik een 3d geprinte dop voor op een ratel zie. slim bedacht, hoor.

Ik zag trouwens ook dat een service manual met filterschema en dergelijke van de Pioneer is :

hfe_pioneer_hpm-100_service.pdf

(1.12 MiB) 224 keer gedownload

[hardbats]

Die had ik inderdaad ook gedownload van hifiengine. Wat makkelijker bestellen dan de waardes op de componenten opzoek en.

[hardbats]

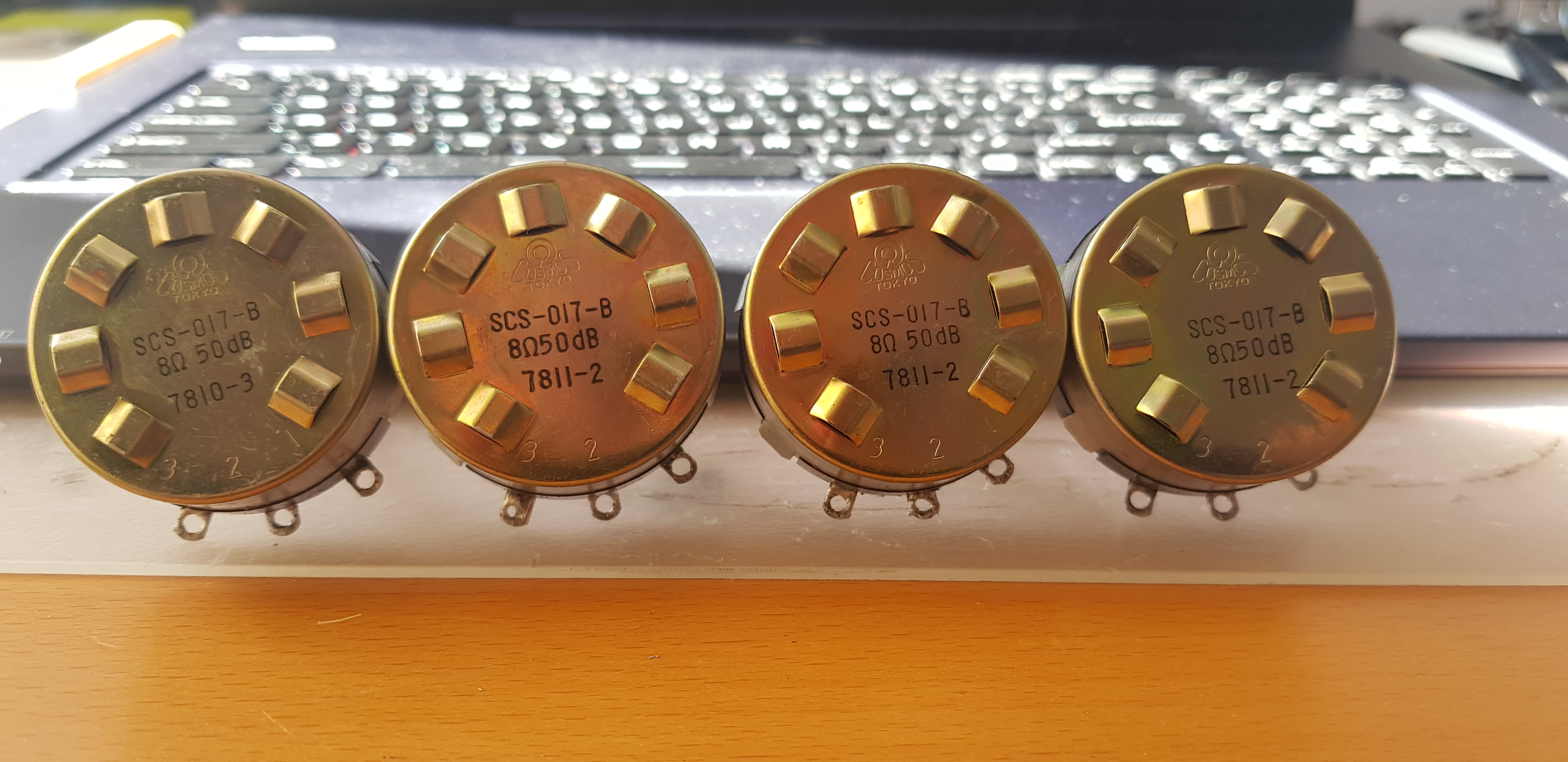

Is het raar dat 1 van de L-pads een ander nummer heeft?

edit: lijkt een soort serienummer te zijn, op internet staan er allemaal pots met andere nummers dus misschien is 3 dezelfde misschien wel apart

[ray5150]

Mijn eerste gedachte is dat het de productiedatum betreft. 7811 zou heel goed kunnen zijn 1978, de maand November. het cijfer na de streep is mogelijk de week van die maand. ik vermoed dat dagelijks de stempels verstellen te veel werk was.

[hardbats]

dat zou ook zomaar eens een optie kunnen zijn ja, daar had ik nog niet eens aan gedacht!

[hardbats]

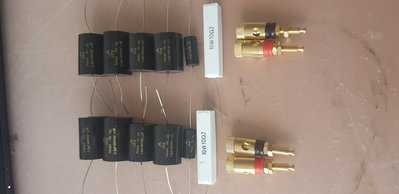

Spulletjes binnen, solderen maar

[hardbats]

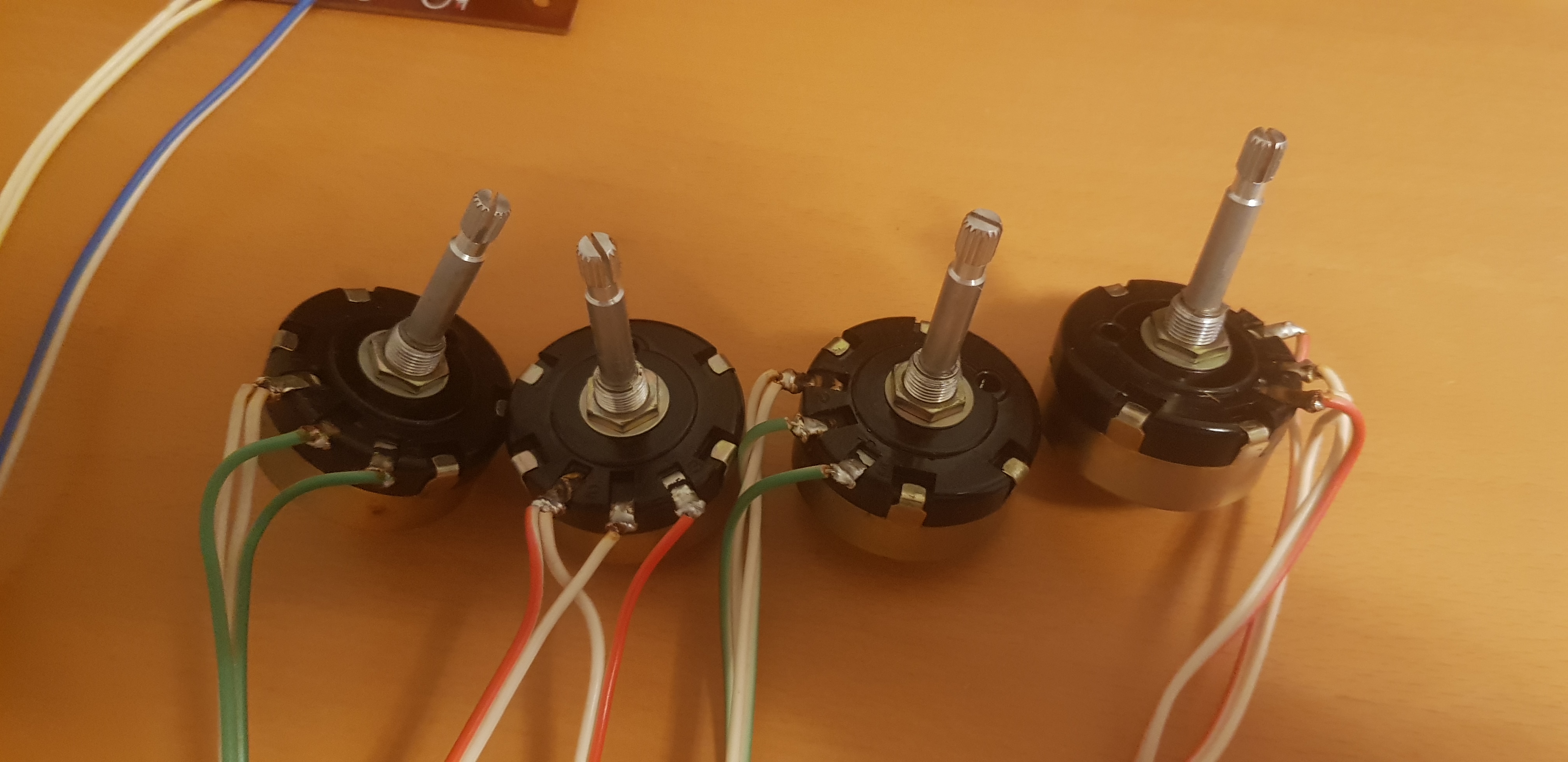

Vandaag op het werkt de potmeters even onder handen genomen. Eerst met Kontakt 60 en veel bewegen, daarna met isopropylalcohol en toen met Kontakt 61. Moet zeggen dat ze al een stuk beter en makkelijker bewegen. Of het gekraak en het wegvallen van het signaal ook opgelost is weten we straks pas.

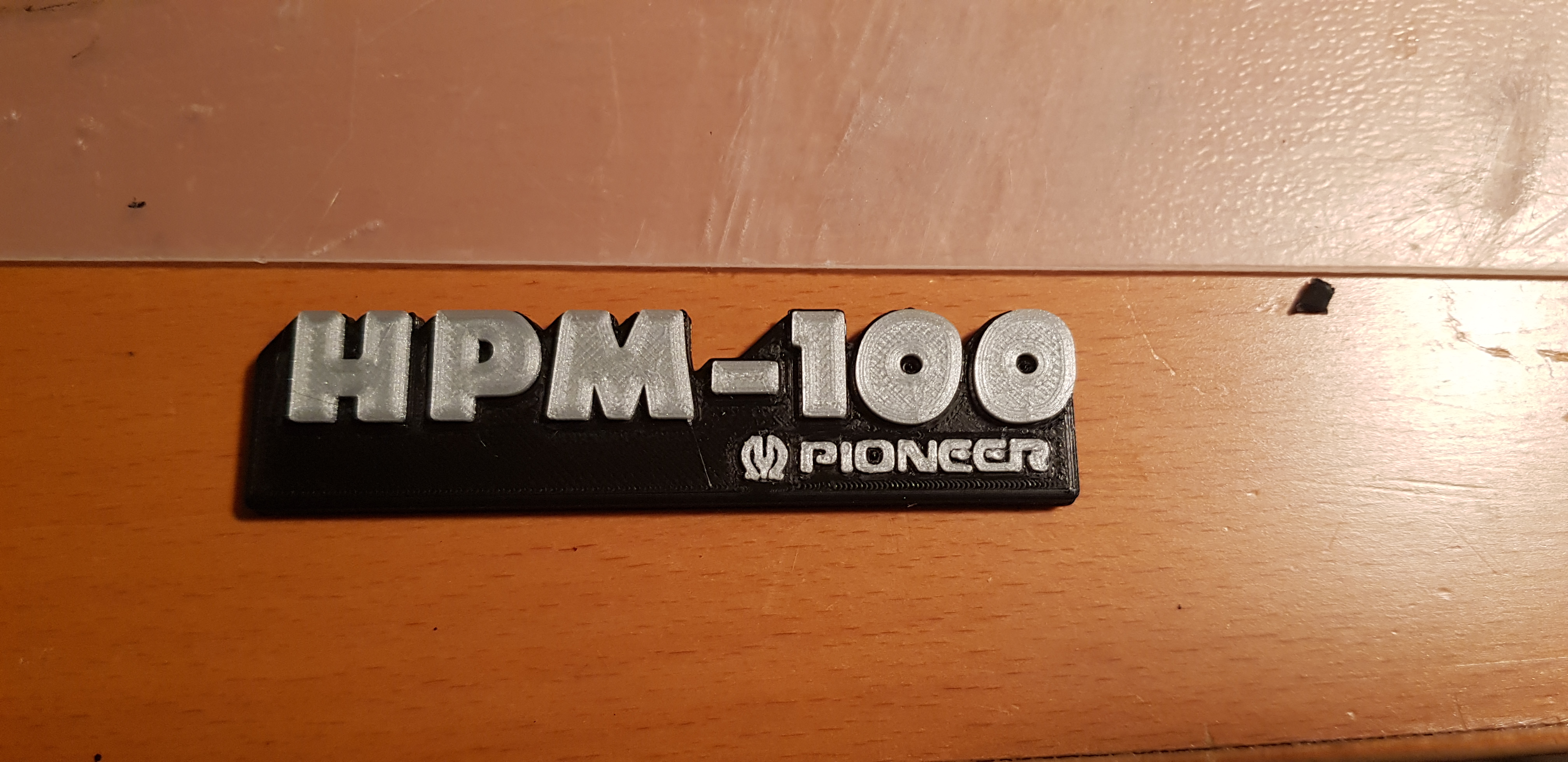

Ondertussen al wat stappen gezet met de crossovers en nieuwe emblemen geprint, deze ontbraken namelijk.
