Pin-out Hypex NCxxxMP versterkers?

[SSassen]

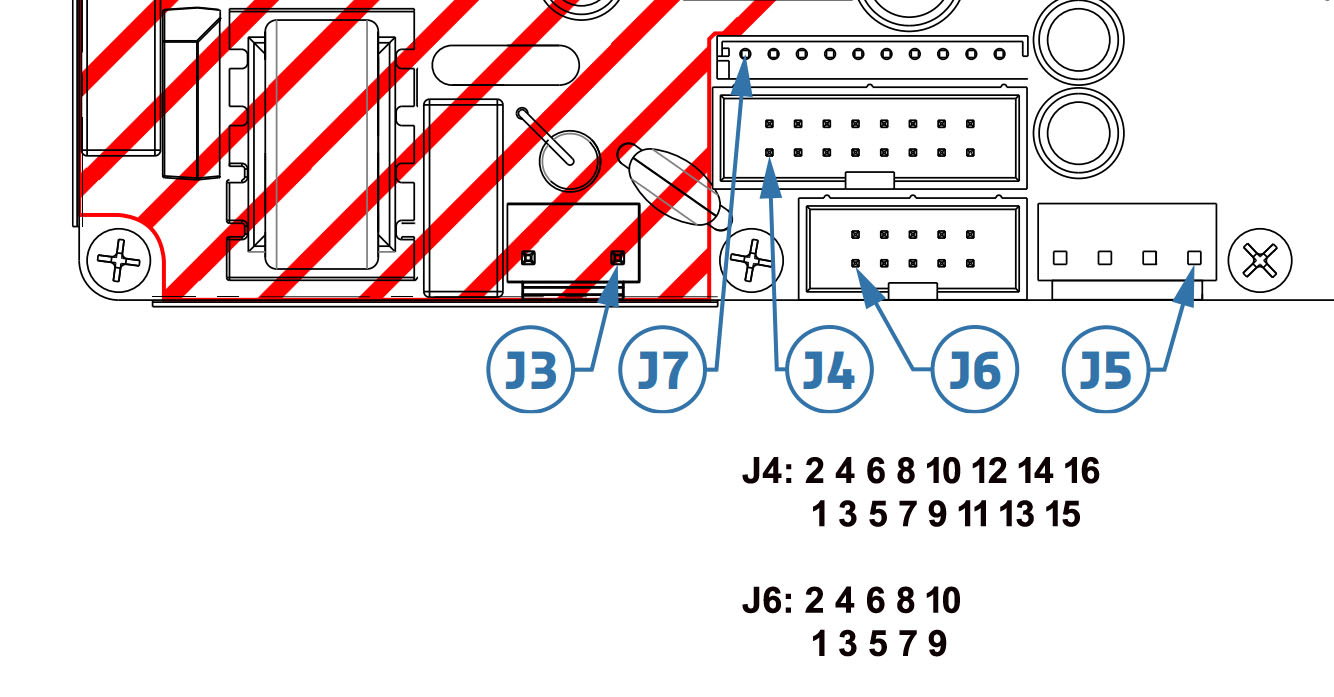

Ik ben aan 't knutselen met de Hypex NCxxxMP modules, echter de datasheet die ik voor mij heb schept geen 100% duidelijkheid en ik wil het er niet op gokken. Ik neem aan dat Hypex de algemeen geldende pin-out voor dit soort connectors gebruikt, maar ik heb toch even onderstaande pin-out ingetekend ter controle. Wie het 100% zeker weet mag het zeggen! ...

[ds23man]

De pin waar het pijltje bij staat is bij Hypex altijd pin 1.

[SSassen]

De pin waar het pijltje bij staat is bij Hypex altijd pin 1.

Dat lijkt me vanzelfsprekend ... maar wat is dan pin-2? De pin ernaast, of de pin er tegenover? Vandaar dat ik een afbeelding toevoeg met hoe de pin-out volgens mij zou moeten kloppen?

[Dynky]

De pin waar het pijltje bij staat is bij Hypex altijd pin 1.

Dat lijkt me vanzelfsprekend ... maar wat is dan pin-2? De pin ernaast, of de pin er tegenover? Vandaar dat ik een afbeelding toevoeg met hoe de pin-out volgens mij zou moeten kloppen?

het is idd volgens jouw nummering, dus 2 ligt tegenover 1 enz

[SSassen]

Inmiddels draaien de modules, dus de nummering klopte! ...

[Leeuwarden]

Dit zijn de gemodificeerde modules? Hoe klinken die tov het origineel?

[hannesie]

Die heeft hij nooit geprobeerd, Jan.

[SSassen]

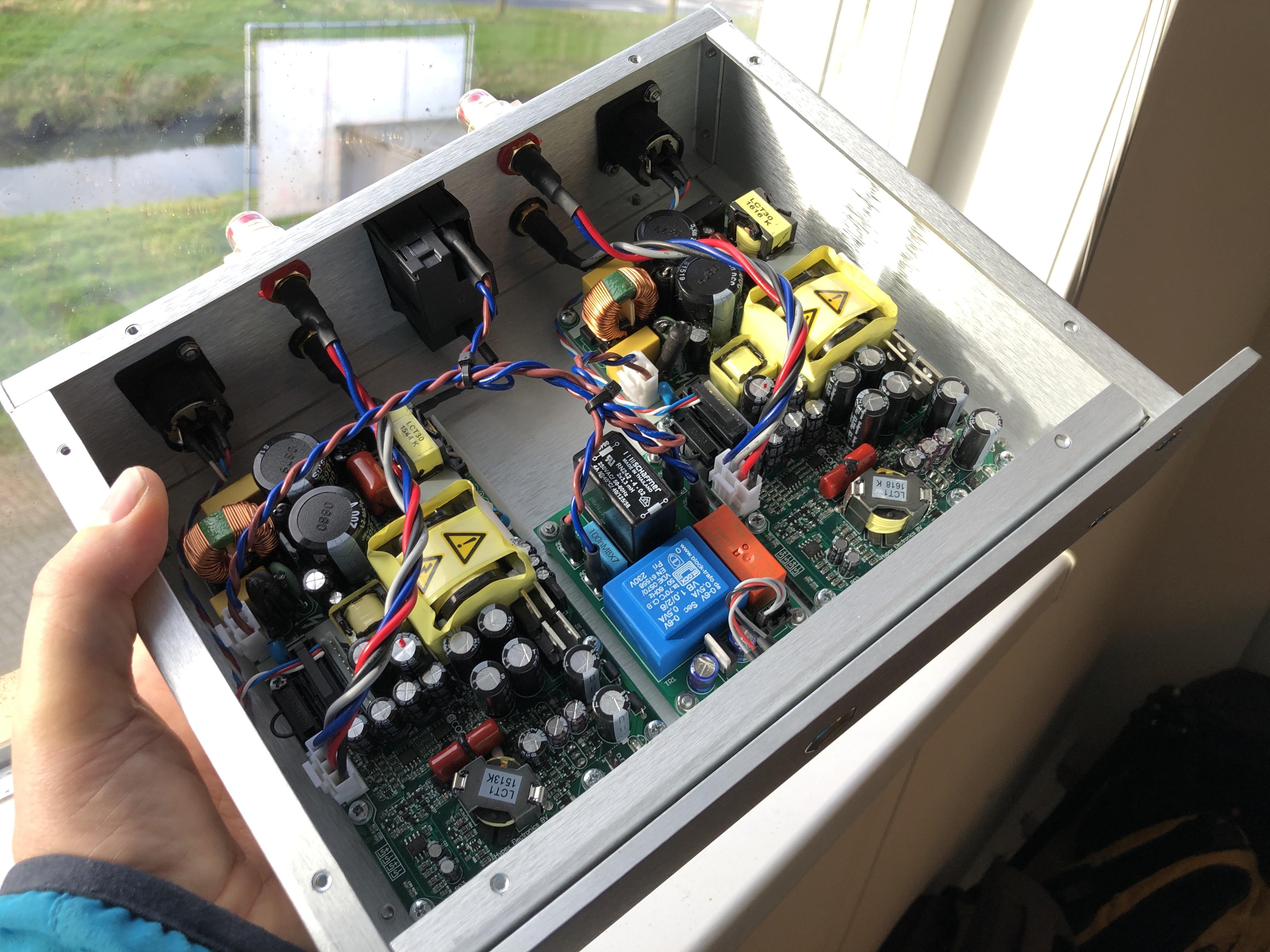

Klopt, nooit geprobeerd! Kreeg via PB een vraag over een foto van de versterker, dus bij deze ...

[Leeuwarden]

Je hebt van alles gemodificeerd zonder de voor/na winst/verlies te weten... Bijzonder...

[hannesie]

Het gaat helemaal fout met die man, hij controleert niet meer, en legt het ook niet vast voor het nageslacht, geen metingen om zijn gelijk te bewijzen. Waar gaat het naartoe in deze wereld?

Zolang er maar wat herrie uit komt, dan is Sander tevreden tegenwoordig

[SSassen]

Je hebt van alles gemodificeerd zonder de voor/na winst/verlies te weten... Bijzonder...

Nee, dat zie je verkeerd. Het is een kwestie van een beoordeling van de gebruikte onderdelen op de Hypex module, o.a. de standaard (low-cost) Su'scon condensatoren in de buffering van de voeding en de eindtrap. Die vervang ik door Rubycon ZLH, die hebben een (veel) lagere ESR en beter HF gedrag, waardoor de voeding een kleinere rimpel te zien geeft en een lagere impedantie over een (veel) breder frequentiebereik. Ook heb ik de NE5532 opamps vervangen door LME49720, die bieden betere vervormingscijfers en een PSRR die 20 tot 30dB hoger is. Met deze eenvoudige modificaties til je de versterker toch echt duidelijk naar een hoger nivo, of dat 1:1 hoorbaar is is een tweede, maar ik kan berusten in de wetenschap dat 't niet (veel) beter wordt dan dit.

[SSassen]

Zolang er maar wat herrie uit komt, dan is Sander tevreden tegenwoordig

Nou, nou, dat is wel héél kort door de bocht Hans, ik ben minder mierenneukerig geworden op sommige vlakken, daar heb je wel een punt ...

[hannesie]

Het was ook bedoelt om je uit de tent te lokken.


Maar het is mij duidelijk.

[SSassen]

Maar het is mij duidelijk.

Om heel eerlijk te zijn is de reden heel pragmatisch en getuigt van (enige) zelfreflectie van mijn kant. Ik word dit jaar 46, en gezien de hoeveelheid audio gerelateerde projecten die ik op de plank heb liggen of die gestart zijn, maar nog niet afgerond, moet ik keuzes maken, anders krijg ik dat nooit allemaal af voordat ik (hoog)bejaard ben en m'n gehoor verslechtert.

Dat betekent dus dat ik voor wat betreft deze projecten niet alles tot op 't kleinste detail ga uitzoeken, of nameten, zeker waar het zaken betreft waarvan ik door een stuk kennis en ervaring nu al weet dat het geen significante winst gaat opleveren, of waarvan ik de uitkomst van de meting al met een aan zekerheid grenzende waarschijnlijkheid kan voorspellen.

[holco]

Ik heb wel een opmerking maar hou wijselijk mijn mond dicht

[SSassen]

Ik heb wel een opmerking maar hou wijselijk mijn mond dicht

... de reden dat ik die opmerking maakte is omdat ik Gerhard niet voor het hoofd wil stoten.

[holco]

Dan had je beter wijselijk je mond gehouden, nu zit ik ermee

[Henkjan]

Inmiddels draaien de modules, dus de nummering klopte! ...

Heb je toevallig nog vastgelegd hoe de LS pinnen zitten in die header? De info in de datasheet lijkt mij wat anders te zeggen dan als ik meet welke pinnen aan de gnd zitten (zie topic meetversterker van Dre)

[ds23man]

Volgens mij haal je nu twee verschillende types door elkaar HJ.

De UCD32MP heeft een jst connector en de NCxxMP een Molex.

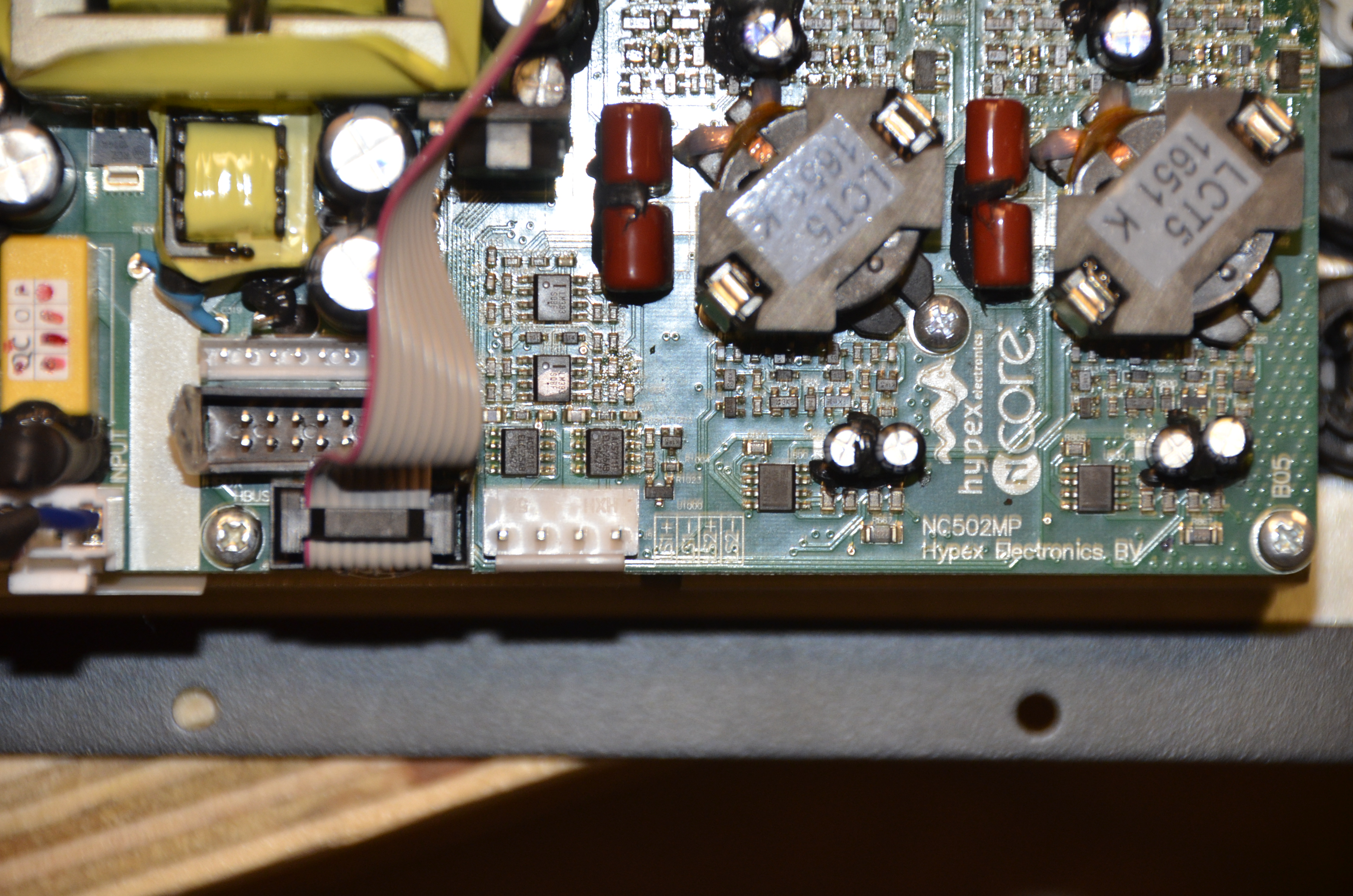

NCxxxMP:

[Henkjan]

Kak, je hebt gelijk. Leesbril op doen...

[ds23man]

Wel even schoonmaken, anders zie je nog niks.
