Ik ben al een tijdje doende met het maken van een stereo push-pull versterker. Een beetje zoals de 4 pitter die jaten geleden in de elektuur stond, maar dan met een vaste negatief instelling. Nu Is de secondaire spanning van de trafo 260V. Dat maakt na gelijkrichting ruim 360V terwijl de voedingspanning 300 V dient te zijn. Dit kan ik natuurlijk eenvoudig maken met een mosfet schakelingetje, maar er is ook negatief nodig voor de bias. Er is dus 60V over. Het idee is nu om 300V te stabiliseren aan de min kant van de gelijkrichter. Er blijft dan min 60V ongestabiliseerd over. Iemand een idee hoe dit aan te pakken? Het mag natuurlijk ook andersom zodat je 60V stabiliseert en de 300V ongestabiliseert.

[MarcelvdG]

Stapeltje dikke Zeners tussen de negatieve kant van de gelijkrichter en massa? Die stapel werkt dan als parallelregelaar voor de -60 V.

Off topic: leuk museum in jouw dorp trouwens!

[Ah!buis]

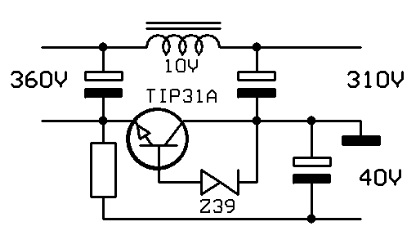

Zoiets dan maar ?
Anne

[douwebakker]

Anne, dank je wel voor het idee. Ik denk dat ik de zener maar omdraai. Of toch niet.
edit.
Ik kijk er wat raar tegenaan. Ga het eerst wel proberen.

[Ah!buis]

Anne, dank je wel voor het idee. Ik denk dat ik de zener maar omdraai. Of toch niet.
edit.
Ik kijk er wat raar tegenaan. Ga het eerst wel proberen.

Is Marcel's idee.De zener+transistor is een dikke zener
En de diode niet omdraaien ! Tenzij je maar 1,5V negatief wil
Anne

[douwebakker]

Anne, dank je wel voor het idee. Ik denk dat ik de zener maar omdraai. Of toch niet.
edit.
Ik kijk er wat raar tegenaan. Ga het eerst wel proberen.

Is Marcel's idee.De zener+transistor is een dikke zener
En de diode niet omdraaien ! Tenzij je maar 1,5V negatief wil
Anne

Ja in eerste instantie dacht ik dat deze in oppositie stond want ik keek er zo raar tegen aan, maar je hebt gelijk (niet omdraaien)
Ik ben nu even bezig met een test op het breadboard. (sorry voor de engelse uitdrukking)

[douwebakker]

Anne en Marcel. Ik heb het getest met een BD241 en werkt super. Twee vliegen in een klap zal ik maar zeggen. Dit is een hele mooie oplossing voor mijn probleem. ik heb aan 30V negatief meer dan voldoende regelmogelijkheid en daarom kan ik zelfs de hoogspanning nog wat stabiliseren op 300V. Maar dat dan weer met een MOS Fet. Bedankt

[OpaBert]

Douwe en marcel en Anne voor de uitvoering
Weer slim uit gedacht

[MarcelvdG]

Dit gaat wel erg snel, zeg: in 16 uur en 3 minuten van een ontwerpprobleem naar een werkende schakeling.

Vrijdag 23.35 uur probleemstelling,
vrijdag 23.53 uur eerste idee voor een oplossing,
zaterdag 12.01 uur verbeterd en in details uitgewerkt idee,
zaterdag 15.38 uur schakeling opgebouwd, getest en goed bevonden.

Fijn dat het werkt!

[democles]

Kon sneller

grapje.

[Ah!buis]

Kon sneller

grapje.

Mijn schuld, ik lag Vrijdagnacht al onder de wol
Anne

[douwebakker]

Nou ook weer niet overdrijven mannen. Het werkt inderdaad als een speer, maar ik heb het alleen maar geprobeert in een proefopstelling en dat ging goed. Eerdaags ga ik het impementeren in een in aanbouw zijde versterker. Daarvoor moet ik nog een printje maken en een koellichaam voor de transistor en de mosfet want ik verwacht ongeveer 6 W dissipatie. Ik houd jullie op de hoogte.

[Ah!buis]

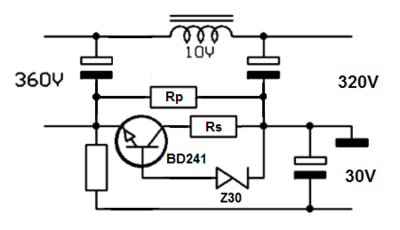

Zou wel kunnen zonder extra koeling voor de transistor met zoiets,

Stel,
minimum stroom 100mA
maximum stroom 200mA
spanningsval 30V.
De minimum stroom door Rp ; Rp = 30/0,1 = 300 Ω
Daarna neemt de transistor het over.
Bij 200mA gaat er dan 100mA door de transistor.
Als er dan 28V over Rs valt blijft er nog 2V over voor de transistor.Wordt Rs = 28/0,1 = 280 Ω
Max vermogen in de transistor bij gelijke verdeling met Rs is een stroom van 15V/280Ω en
een vermogen van 15x15/280 = 804mW
Anne
