Neo v10 tweeter van luisterdag Breda 2019 vervolg.

[WrineX]

Hoi heren en dames.

ik was op zoek naar het damp materiaal zoals gebruikt in de de B&G neo's niet persee exact het zelfde meaar iets wat het zelfde doet.
Ik had van een youtube gebruiker iets gekregen en dat ga ik meten vs een van die natte doekjes uit het schap van de super......


[ Bekijk op youtube ]

Daarnaast is er iemand zo vriendelijk geweest om me wat folie te sturen inplaats van dat ik het kocht bij mijn eigen vaste plek. Hier een test van het ets process van een van mijn tweeters zoals gezien op de luisterdag breda, behalve dan dat deze een iets lagere impedantie zouden moeten hebben.


[ Bekijk op youtube ]
als het lukt .....

[WrineX]

ik kan ze makkelijk maken zoals ze waren , maar ik wou de impedantie iets lager hebben... weet waar je aan begint geloof ik.
de originele efficiency was ook erg laag, prima voor mijn mini monitor maar toch

[hannesie]

Nu weet ik wel dat jij liever iets zelf maakt, maar dit is een commercieel product, wat ik afgelopen zondag heb beluistert.

Het onderste deel van de "deur" is dan een speciale voor de lage tonen, maar de mensen waren positief verrast, ik ook dus.

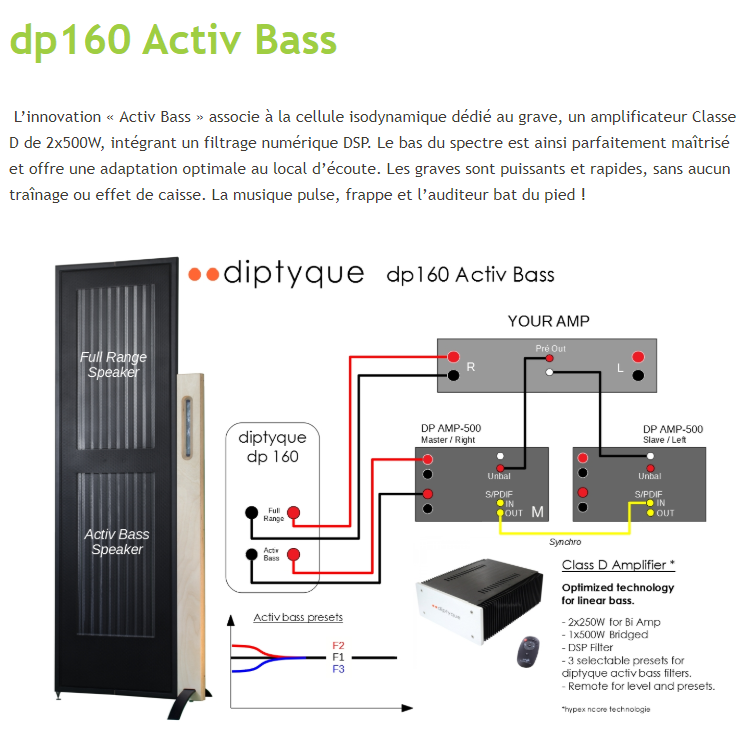

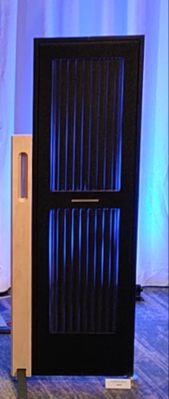

Hoogte 1.60, Magnetostaat, Frans product, Diptique...!!

[Barry2001]

Interessant, zou ik ook wel eens willen beluisteren. Waar heb je die gehoord Hans, iEar? Op de XFi heb ik ze niet gezien, of ik heb ze gemist.

[hannesie]

iEar, de importeur is Dimex, die ga ik proberen te benaderen voor een demo bij de AVMN club.

[ds23man]

Ah grappig, daar zit dus de dsp print van de Fusion plate in met een NC..MP amp module.

[Barry2001]

iEar, de importeur is Dimex, die ga ik proberen te benaderen voor een demo bij de AVMN club.

Gaaf concept, oud idee in een nieuw jasje. Ben benieuwd of het je gaat lukken een demo te regelen.

[WrineX]

Nu weet ik wel dat jij liever iets zelf maakt, maar dit is een commercieel product, wat ik afgelopen zondag heb beluistert.

Het onderste deel van de "deur" is dan een speciale voor de lage tonen, maar de mensen waren positief verrast, ik ook dus.
Hoogte 1.60, Magnetostaat, Frans product, Diptique...!!

Ik ken ze ! mooi ontwerp behalve dan de tweeter als een los ding. vind die kleintje leuker

Zijn niet bepaald goedkoop 7500 euro, geen idee of dat een set is of een enkel

het is niet mega vernieuwend. alle gebaseerd op het zelfde principe maar dat zijn normale speaker natuurlijk ook, het zal hem in kleine dingetjes zitten vermoed ik.
De keuze om een kleine ribbon te gebruiken is echter wel vreemd. de ribbon is lang genoeg om storend te beamen in het hoogste hoog, tegelijkertijd is het geen lijn bron(zoals het laag/mid paneel is voor het hogere midden gebied). de keuze om zo een kleine ribbon te gebruiken zorgt er ook meteen voor dat ze niet erg laag rijken, waardoor je dus veel mid/hoog op je enorme paneel weergeeft. dus afstraling hier horizontaal zal dan ook niet bijzonder goed zijn. dat alles tenzij het bas paneel opgedeeld is in een weg weg, maar ik lees daar niets over. dus geen idee.

[WrineX]

More Foily presents well not actually presents.. at least i gave them to myself

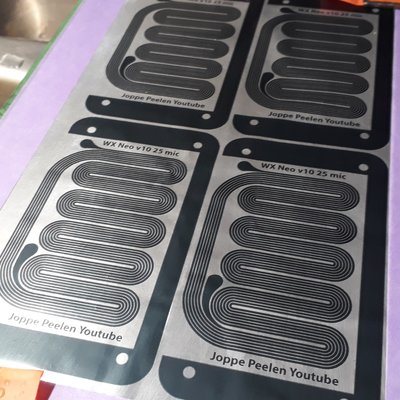

Pic 1

A 900x600 cutting mat, for plotting of things (no more taped together stuff)

And 2 x 50 meters x 1 meter wide foil 12 mic mylar 25mic alu and 23 mic mylar and 25 mic alu So now i got the whole range (GONE CATCH THEM ALL !!)

Finally heavier foil. for midranges and or tweeters and huge tension as well as lower impedance with the 25 mic alu. the rolls weigh a ton

Pic 2

So far i can print the 12/25 foil without adding it to a paper... thats nice !! also added almost 2 the amount of turns to compensate for the thicker material.... hope that works... if it does... it will counter the rise in freq response as well as give slightly more output for the same impedance.... so fingers crossed if the etch resist wont fall off or timings are to tricky.

Pic 3

Brain fart..... So i looked at the 12 micron version and since i uses twice the thickness now (25 mic), i used almost 2 the turns.. i forgot to cramp in 7 turns instead of 4 it also reduces the width of the traces..... reducing width to half, doubles the impedance.. and using 2 times the amount of turns doubles the impedance again. i only needed one doubler not 2 so i measured these and thought . DAMNED again screwed... well they measure 7.2 ohm -7.4Ohm..... quarter fell down really slow....... erm 7.2 hmmm if 3 foils out of 4 (one lost some resist) are 7.2~ i am making a mistake... not the etching. So back to the drawing table . so i need 1 or 2 traces less.. 7.2 Ohm / 7 is around 1 ohm a trace. that gives me 5.2 ohm if i only use 5 traces. Stil not low enough. now when i doubled the amount of turns it reduced the width of the traces also by half. so if i remove 2 traces im left with 0.8mm+0.3mm of spare foil to work with times 2. So 2.2mm in total, if i devide that among the left over traces witch are 5 = 0.3. The 5 traces that remain get 0.3mm wider. witch makes it 1.1mm wide instead of 0.8mm . 0.8/1.1 = 0.72. 0.72 times the resistance i got from going back from 0.8 mm traces to 1.1mm in total the end result would be = 3.78 Ohm... if all is correct that would be great ! give or take

[WrineX]

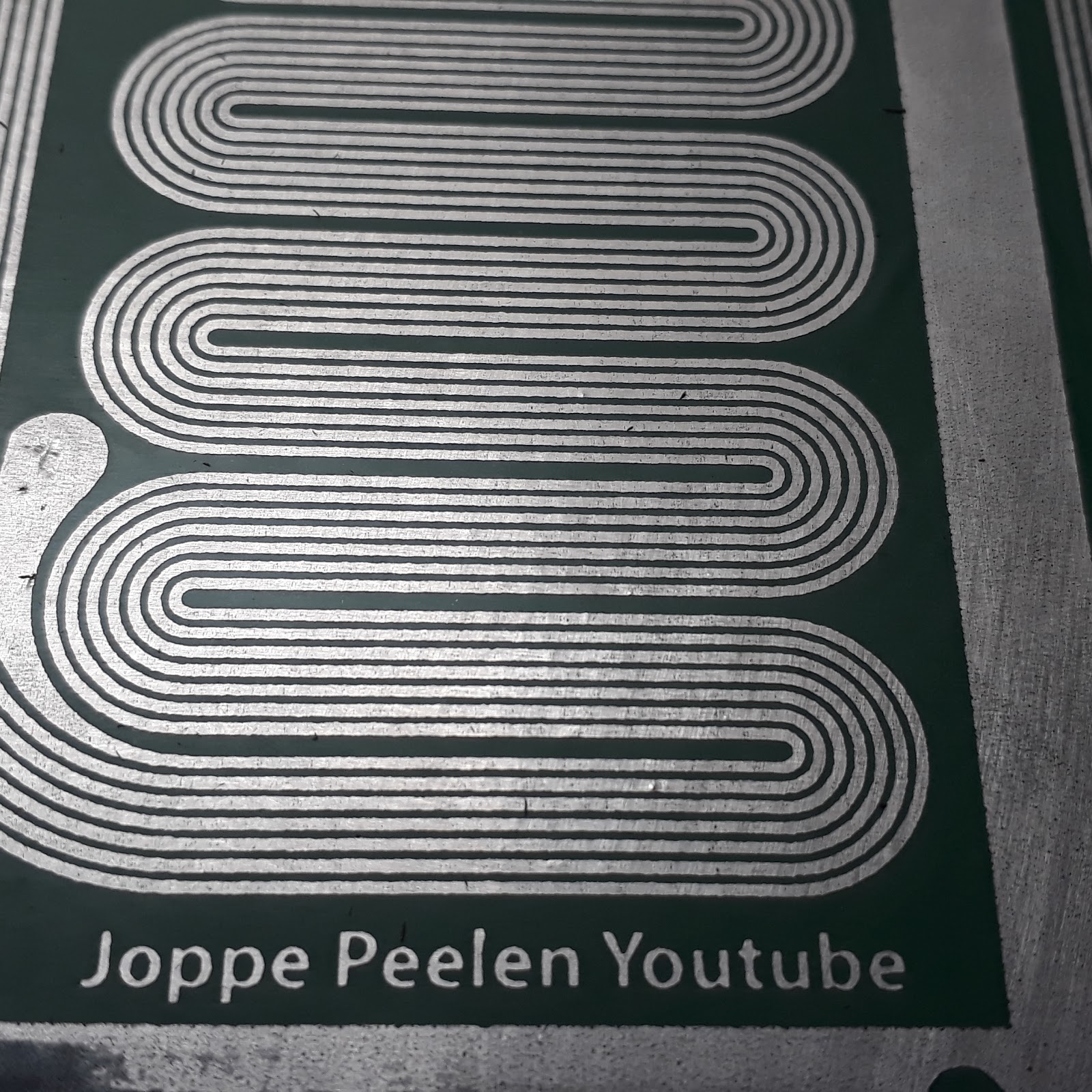

laatste foto. de zwarte dingetjes zijn geen haarlijn scheurtjes maar friemels van de solid ink ik denk dat dat de profesionele benaming is. friemels
