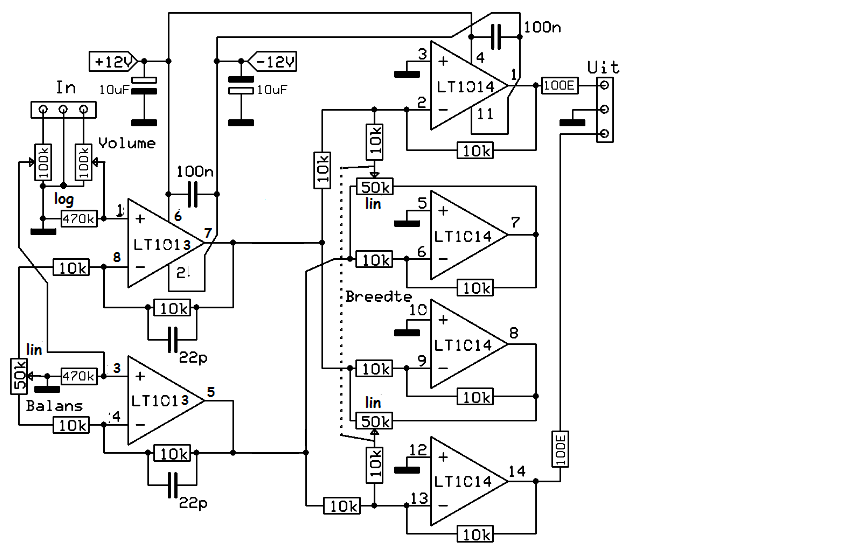

Voorversterker LT1013/14 van Anne op een printje?

[Ynze]

Bovenstaande voorversterker gaf Anne als idee om mijn LM3886 chipmap een extra zetje te geven. Dat was een paar weken geleden in deze draad: viewtopic.php?f=7&t=27233#p1908517.

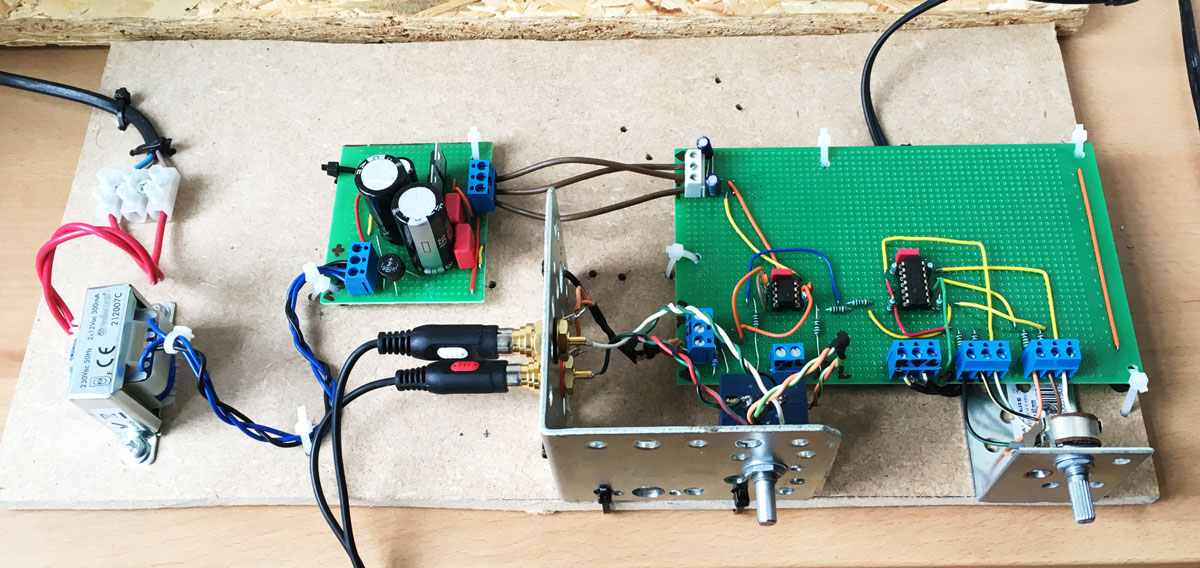

Ik heb het schema inmiddels gebouwd en luister er nu naar (Scary Monsters (and super creeps) ).

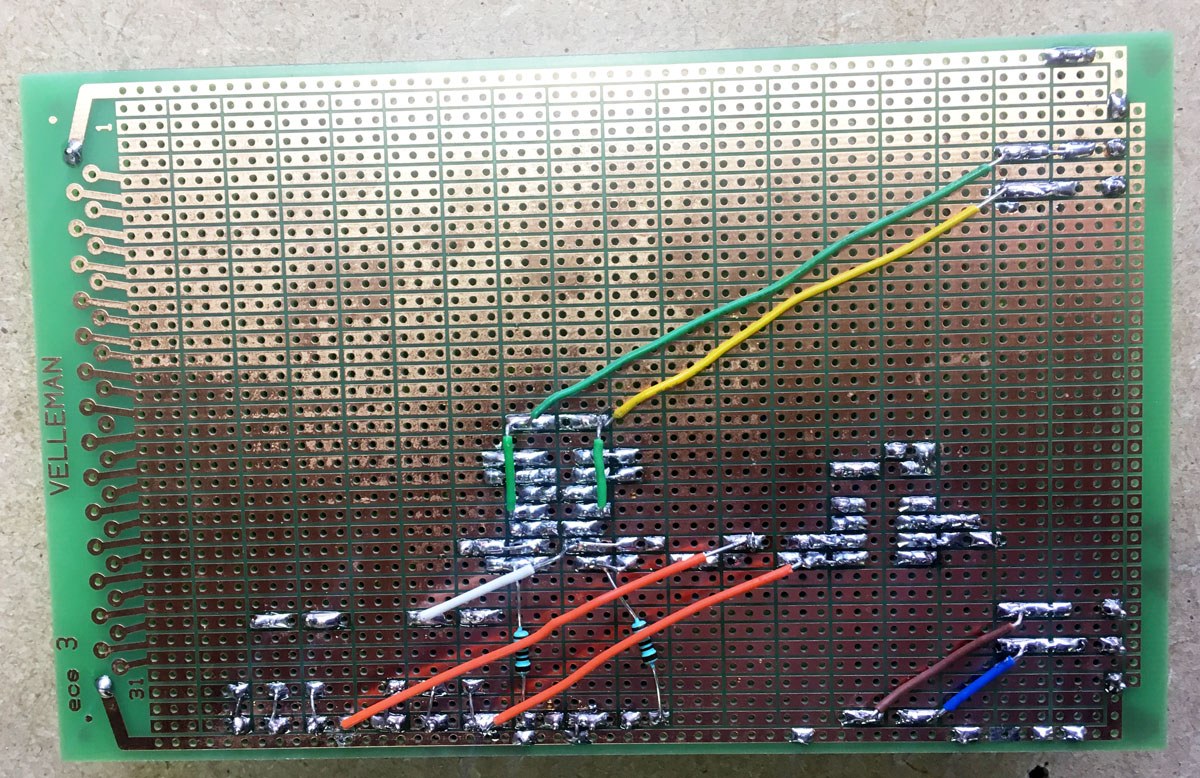

De lay-out op gaatjesplaat is best een gedoe, maar met wat geduld werkt de voorversterker uiteindelijk behoorlijk (dit is versie 2). Er zit een zachte ruis in de schakeling. Volgens mij zijn vooral de jumpertjes naar de ingangen van de LT1013 daarvoor verantwoordelijk. De ruis is eigenlijk alleen hoorbaar als er geen muziek klinkt, maar het is er wel.

De balans-regeling heb ik weggelaten in deze versie.
De pot-meter voor de breedte is een slecht ding, dat wil zeggen het ding kraakt verschrikkelijk als ik eraan draai. Die vervang ik binnenkort voor een Alps.

Ik ben blij met het resultaat ! De "breedte-regeling" voegt echt wat toe. Ik heb het stereo-beeld nu een klein beetje opgekrikt en ik loop de hele ochtend al met een brede grijns muziek te luisteren

Het lijkt mij de moeite waard om de schakeling op een printplaat te zetten. Is er iemand die goed is in Eagle en Gerber-bestanden kan maken, zonder daar een zee van tijd aan te spenderen?

[Ynze]

Oh! En dankjewel Anne! Ik heb me er echt mee vermaakt

[HoMeR]

...oooooh !
Ik kan bijna niet wachten om deze opzet te horen !!

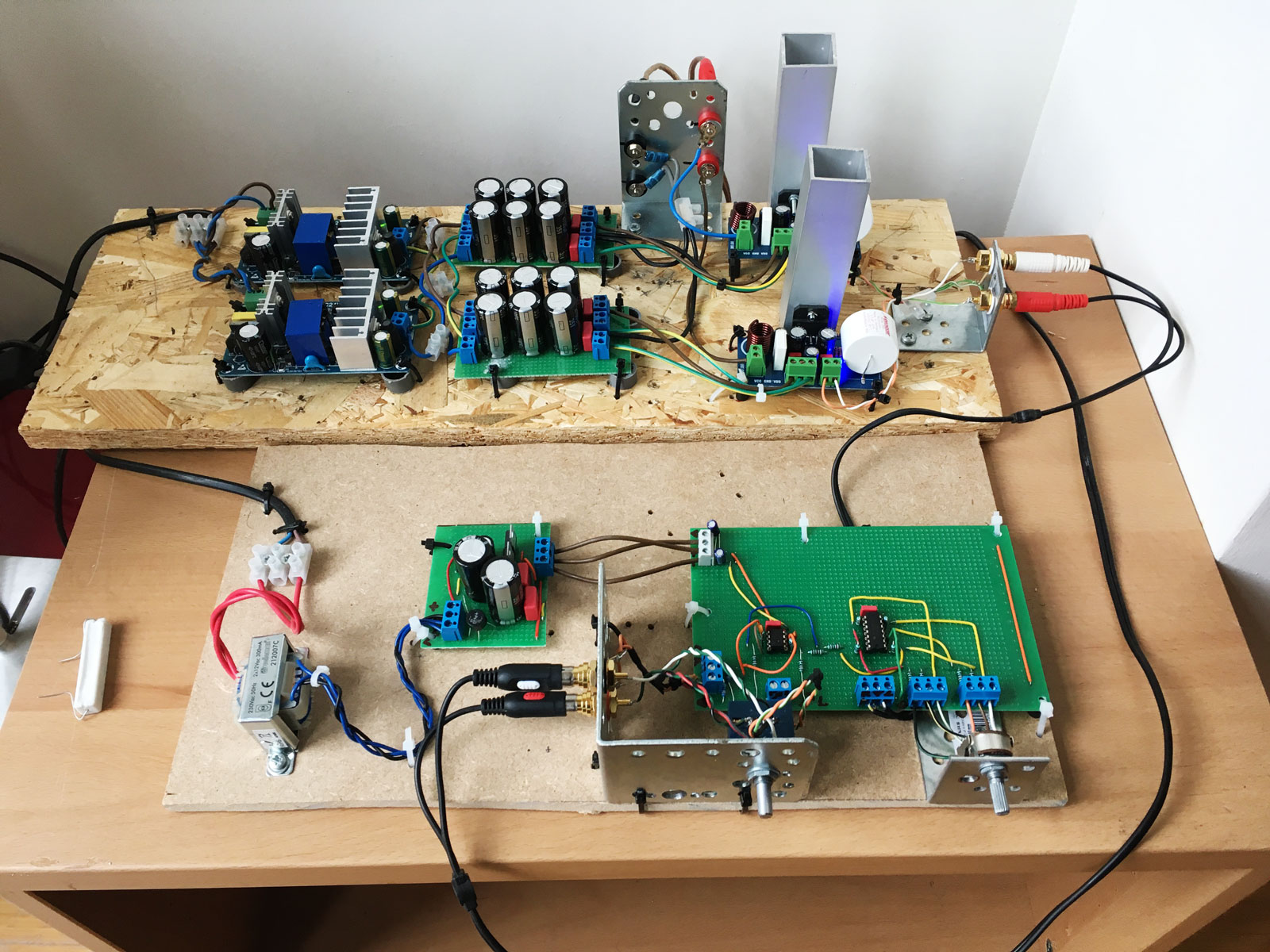

(zie ook in je laatste foto dat de Mundorfs een plekje hebben gekregen...)

[Ynze]

En ik ben vergeten pootjes 5 en 10 te verbinden met GND, zie ik nu. Dat helpt ook niet qua ruis-onderdrukking :s

[ronnydepony]

Misschien dat ik tegen vanavond al een prototype heb klaar liggen op print

[Ynze]

Misschien dat ik tegen vanavond al een prototype heb klaar liggen op print

Ben benieuwd! Maak je 'm in Eagle?

[ronnydepony]

Ik werk met Eagle, Anne

[Ynze]

Ik ben Ynze

[ronnydepony]

oeps, foutje

[ronnydepony]

ik start met een prototype en daarna kunnen we aan jouw eisen voldoen, waar wil je de potmeters, de in- en uitgangen , voeding op de print of niet enz...

[Ah!buis]

oeps, foutje

Begrijpelijk foutje, ik stel meestal de lastige vragen

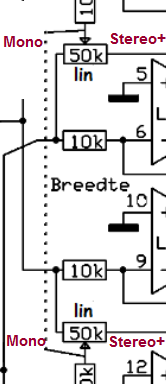

Voor de zekerheid nog de richting van de potmeter, vergeten er bij te zetten
@Ynze,
is met de pinnen geaard het kraken van de potmeter ook minder ?
Anne

[Ynze]

@Ynze,
is met de pinnen geaard het kraken van de potmeter ook minder ?
Anne

Dat ga ik morgen even uitproberen!

[ronnydepony]

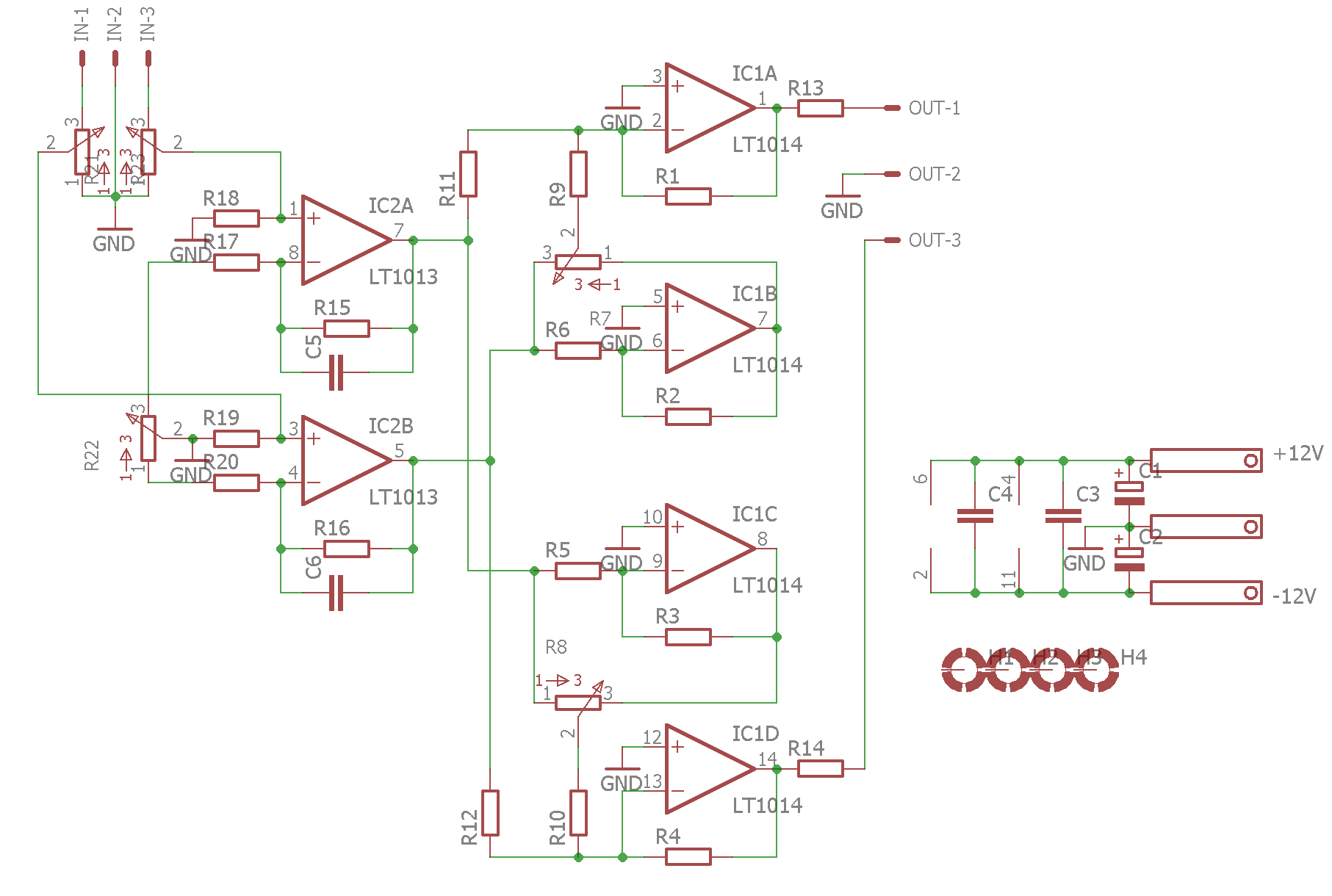

Eerste idee,
belangrijk is dat ik graag zou willen weten of je de potmeters op de print wil of niet ?
Print is nu 50 op 100 mm.
Als ik die naar 100 op 100 maximum maak kan de volledige voeding er ook op.

Bij http://jlcpcb.com is de prijs hetzelfde; nl. 1.76 € voor 10 stuks zonder verzendkosten.

Eerste vraag zitten er geen fouten in het schema ?

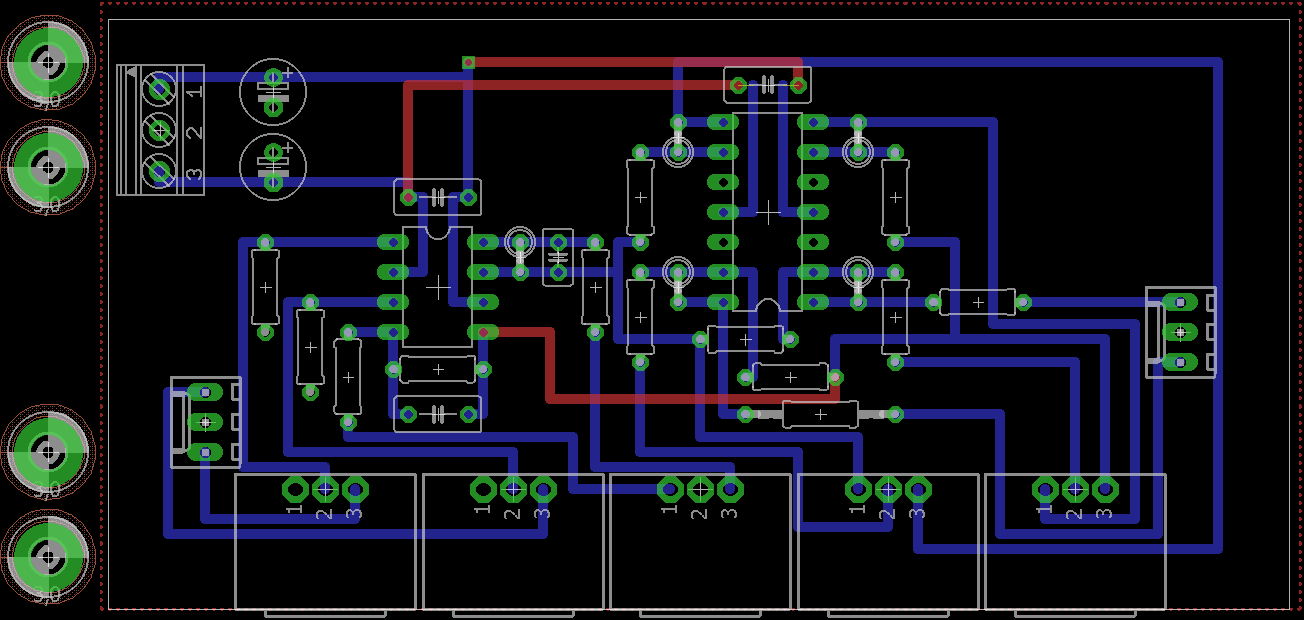

print met ground als vlak

[Ah!buis]

Eerste vraag zitten er geen fouten in het schema ?

Alle verbindingen zijn er wel maar bij de aansluiting van de breedteregeling moet er een van de twee omgekeerd.Niet de ene 1-2-3 en de ander 3-2-1.Bedoeling is een stereo-potmeter net zoals de volume maar dan lineair.De middenstand is dan gewoon stereo zoals 't erin komt.
Anne

[ronnydepony]

Bedoel je de bovenste of onderste Anne ?
Of speelt het geen rol, als ze maar allebei 1-2-3 of 3-2-1 zijn

[Ah!buis]

Bedoel je de bovenste of onderste Anne ?
Of speelt het geen rol, als ze maar allebei 1-2-3 of 3-2-1 zijn

Enkel beide in dezelfde richting.Welke is kwestie van smaak, helemaal linksom voor mono of helemaal rechtsom.
Anne

[ronnydepony]

OK, heb ik aangepast.
zal reactie Ynze afwachten vooraleer ik verder ga.

[Ynze]

Wat mij betreft hoeven de potmeters en de voeding niet op de printplaat, Ronny. Wat gaten in de printplaat om het ding te kunnen monteren lijkt me handig. Dit gaat lekker vlot zo

[ronnydepony]

OK Ynze, welke connectoren verkies je ?
Heb nu voor in- en uitgang molex connectoren gedaan.
Voeding 3-pins 3.50 mm
Wat wil je voor de potmeters ?
Molex of 3.50mm connectoren ?

[Ynze]

Wat mij betreft maak je overal 3.50 mm connectoren van. Vind ik het handigste en meest flexibel.

[ronnydepony]

Geen probleem, dan zal ik deze gebruiken

[Barry2001]

Heb het draadje niet helemaal gevolgd mannen, maar pas op met 3.5 mm connector als voeding te gebruiken: maakt even sluiting met insteken. Audio geen probleem, voeding kan net even ompolen.

[ronnydepony]

Barry, verbruikt geen stroom denk ik en is ook slechts 12V, dus ik denk zeker voldoende

[Ynze]

Ronny,

Ik zie nu dat je bij de 1013 een andere pin-lay-out hebt dan ik. Ik heb een PDIP ic-tje. In de bijlage de datasheet, de pin-lay-out staat op pagina 2, bij "obsolete package"

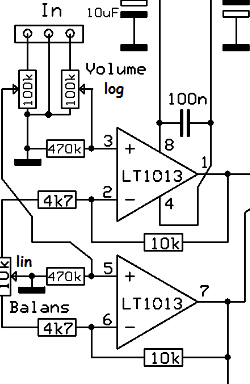

Mijn LT1013 ic-tje is blijkbaar wat verouderd. Dat had ik niet door toen ik 'm kocht bij Okaphone. In de eerste versie van Anne kwam die pin-lay-out nog overeen met mijn exemplaar. Zie screenshotje. In de tweede versie had Anne ook een andere gebruikt.

Screen Shot 2019-03-04 at 11.14.01.png (31.66 KiB) 676 keer bekeken

Heb ik een ongebruikelijk ic-tje meegekregen?

Ynze

LT1013-LT1014.pdf

(559.99 KiB) 40 keer gedownload

[toetertje]

Barry, verbruikt geen stroom denk ik en is ook slechts 12V, dus ik denk zeker voldoende

De plug zal het wel kunnen hebben, maar het gaat om het inpluggen.
Als er spanning op de voeding staat, kan dat mis gaan.
