Mono blokken met GU50

[OpaBert]

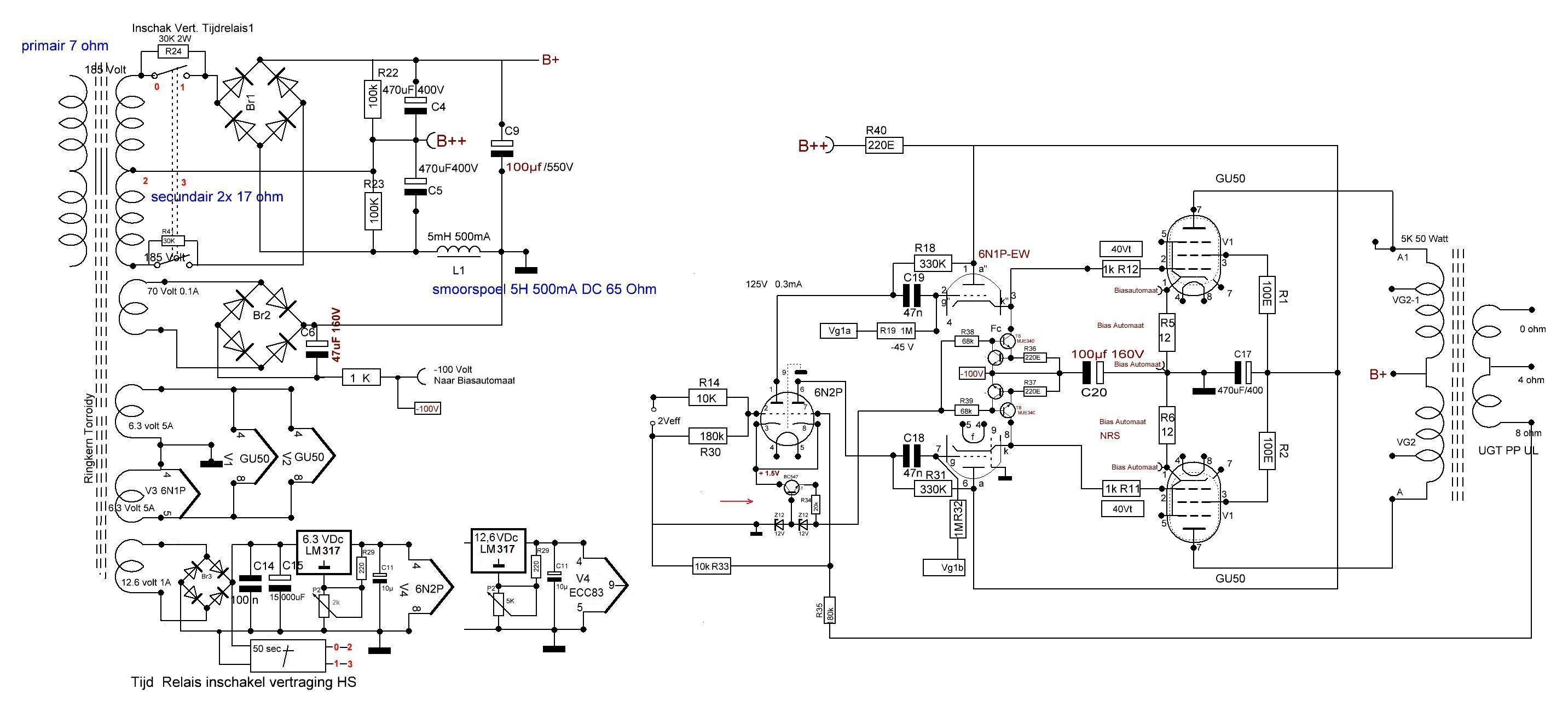

Ben deze week begonnen om zelf het schema te tekenen
Heb gewoon een Bill nagetekend met GU50 er in
Ben er niet goed in maar afdoende leer ik.
Ik heb gekozen om te kunnen schakelen tussen Triode /Penthode
Vreemd kon nergens een schema vinden van een GU50 in PP Ultra Lineair
Dus niet gehinderd door enige kennis, het maar gewoon getekend ,
De keuze voor de ECC99 en 6SN7 is omdat ik die heb liggen en ook in de Bill wordt gebruikt
De russiche 6N2P welke Demo gebruikt kan ik evt bij AskJanFirst bestellen
Maar wil eerst het met deze buizen opbouwen op een plankje
De voeding moet ik ook nog tekenen maar er is een begin
Edit 14-06-2019
Schema was niet goed meer dus vervangen

[democles]

GU-50 mag maximaal 250/300v op G2.

[Barry2001]

Bert, heb m'n GU50 testplankje nog liggen. Heb je er wat aan, of maak je zelf iets?

[OpaBert]

Bert, heb m'n GU50 testplankje nog liggen. Heb je er wat aan, of maak je zelf iets?

Hoi Barry
Ik heb hier nog een 50x50 cm multiplex daar wilde ik het op proberen te bouwen
Maar toch bedankt voor het aanbod

[OpaBert]

GU-50 mag maximaal 250/300v op G2.

Dat is misschien de reden dat er geen UL aftakking gebruikt worden

[Barry2001]

Bert, heb m'n GU50 testplankje nog liggen. Heb je er wat aan, of maak je zelf iets?

Hoi Barry
Ik heb hier nog een 50x50 cm multiplex daar wilde ik het op proberen te bouwen
Maar toch bedankt voor het aanbod

[democles]

Dus UL gaat niet lukken wat nu?

[OpaBert]

Dus UL gaat niet lukken wat nu?

Hoi Demo
Nee gaat niet Ik hoop eigenlijk dat Anne een truuk heeft
Anders blijft er dus alleen over in Triode of Penthode zonder UL
Wel kan er terugkoppeling worden toegepast Demo
Ik ben druk aan het tekenen , dat gaat nu een uurtje , dus teken ik de hoofd onderdelen , ben er ook niet goed in
Dus zal nog wel een paar dagen duren ,Maar dan heb ik straks beter begrip hoe het zit
Dat advies heb ik een halfjaar terug gekregen , alleen toen kon ik geen 10 minuten zitten .

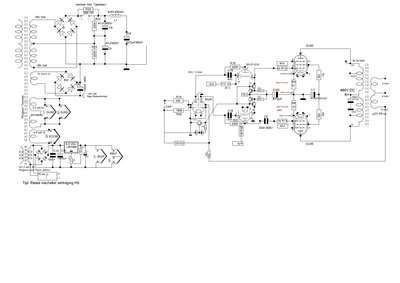

Ik heb er even een jpg van gemaakt .

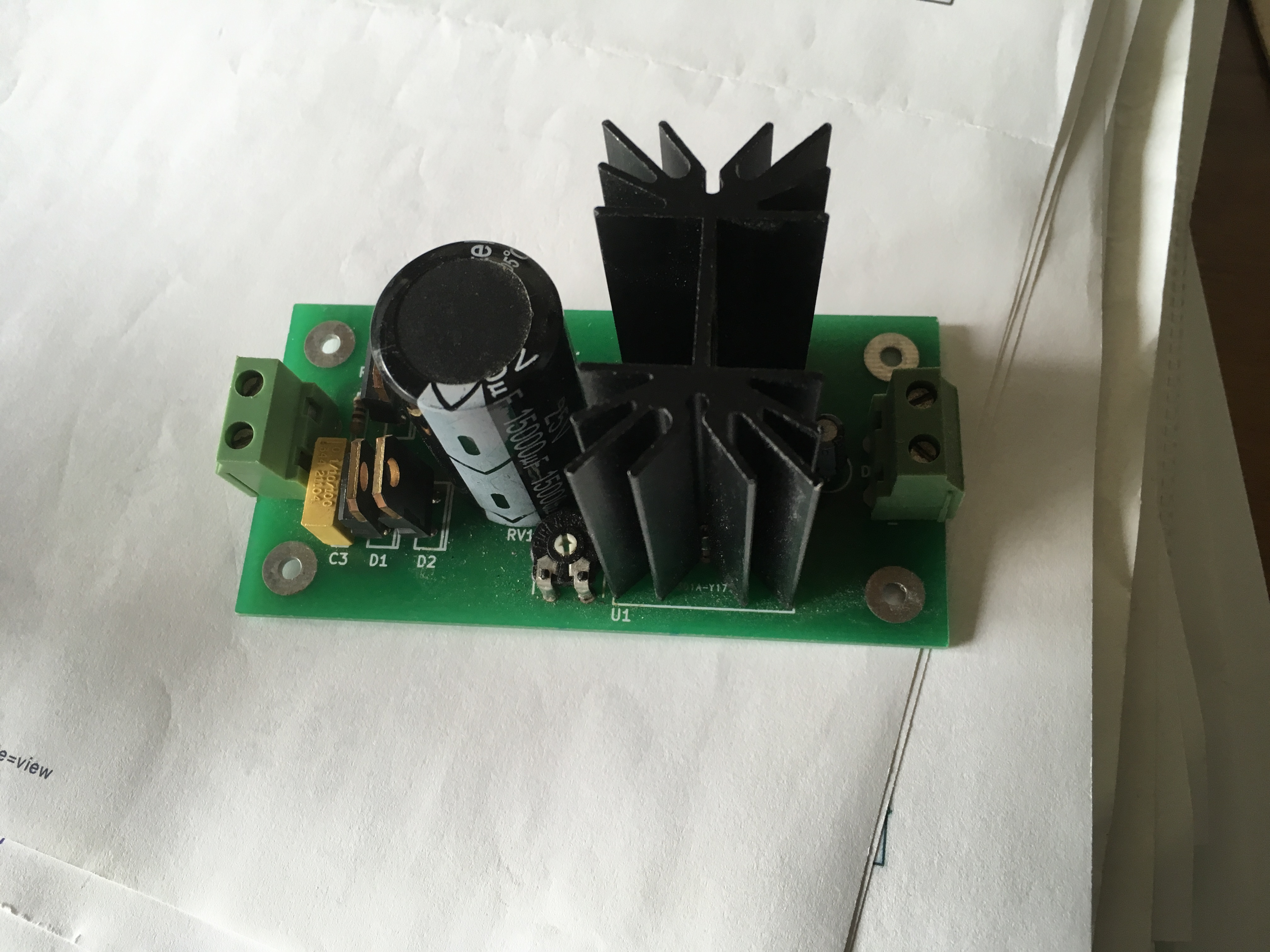

Update voeding Gloei 6.3 V voor versterker heb ik 2 printen ( van Barry denk ik ) liggen met een instel potmetertje
Kan niet precies zien wat er voor potmeter in zit maar zal het nameten voor het schema
Edit 20-06-2019
Schema aangepast

[OpaBert]

Anne , Demo
Op jullie schema staan wat rode kaders Zijn dat Printjes Luiwammes die ik ben ,moet dat natuurlijk kunnen zien met de doc files van Demo, maar ben zo gefocust op Schema tekenen dat ik er nauwelijks naar heb gekeken
Ik neem dat maar even aan dat het zo is

Maar is de Biasautomaat hier niet te gebruiken Er zitten zoveel transistoren op dat ik niet weet wat het is
Ook mis ik de Stroombron voor de Fasedraaier , is dat met deze buis niet nodig Anne ?
Van Demo begrepen dat UL aftakkingen niet gebruikt kunnen worden door de max spanning op G2 250 volt
Afijn ik wacht eerst jullie reacties af
Alvast bedankt
Edit 14-06-2019 Schema aangepast

[Ah!buis]

Anne , Demo
Op jullie schema staan wat rode kaders Zijn dat Printjes Luiwammes die ik ben ,moet dat natuurlijk kunnen zien met de doc files van Demo, maar ben zo gefocust op Schema tekenen dat ik er nauwelijks naar heb gekeken
Ik neem dat maar even aan dat het zo is

Maar is de Biasautomaat hier niet te gebruiken Er zitten zoveel transistoren op dat ik niet weet wat het is
Ook mis ik de Stroombron voor de Fasedraaier , is dat met deze buis niet nodig Anne ?

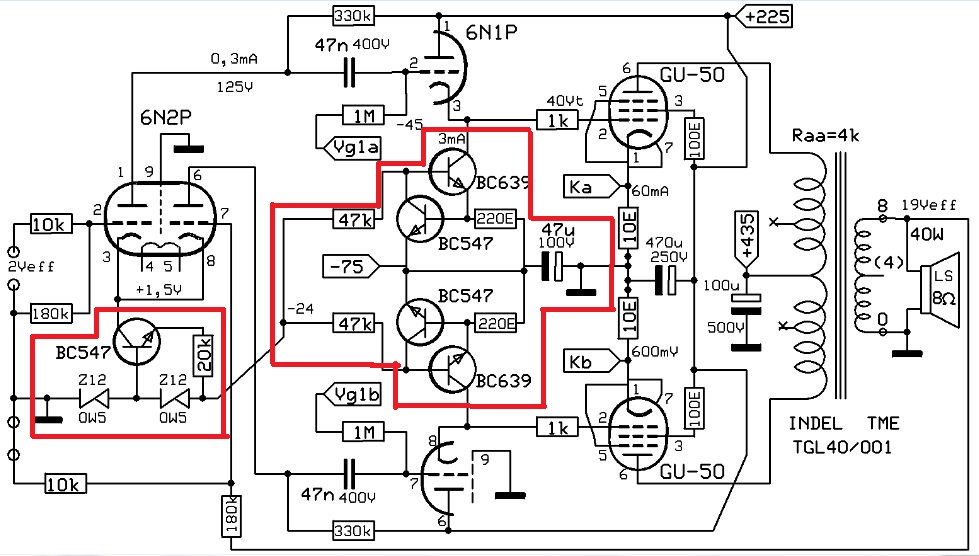

Je bedoelt zeker deze?

De twee met rood afgebakende delen heeft demo op twee printjes gezet.
De fasedraaier is de 6N2P met stroombron (op print).
Is voor de automaat, aansluitingen zijn Vg1a, Vg1b, Ka en Kb.

Van Demo begrepen dat UL aftakkingen niet gebruikt kunnen worden door de max spanning op G2 250 volt

UL kan wel, hoewel dan wordt de -Vg1 in rust een stuk groter (negatief dus eigenlijk kleiner ), vraagt meer sturing, wordt de ingang nogal ongevoelig.
Anne

[OpaBert]

Anne , Demo
Op jullie schema staan wat rode kaders Zijn dat Printjes Luiwammes die ik ben ,moet dat natuurlijk kunnen zien met de doc files van Demo, maar ben zo gefocust op Schema tekenen dat ik er nauwelijks naar heb gekeken
Ik neem dat maar even aan dat het zo is


Maar is de Biasautomaat hier niet te gebruiken Er zitten zoveel transistoren op dat ik niet weet wat het is
Ook mis ik de Stroombron voor de Fasedraaier , is dat met deze buis niet nodig Anne ?

Je bedoelt zeker deze? 2printjes.jpg De twee met rood afgebakende delen heeft demo op twee printjes gezet.
De fasedraaier is de 6N2P met stroombron (op print).
Is voor de automaat, aansluitingen zijn Vg1a, Vg1b, Ka en Kb.

Van Demo begrepen dat UL aftakkingen niet gebruikt kunnen worden door de max spanning op G2 250 volt

UL kan wel, hoewel dan wordt de -Vg1 in rust een stuk groter (negatief dus eigenlijk kleiner ), vraagt meer sturing, wordt de ingang nogal ongevoelig.
Anne

Ok Anne DUS UL kan wel alleen heb ik dan meer signaal nodig
Daar zou ik graag meer van willen weten
Tot nu toe heb ik met alle versterkers meer dan genoeg gevoeligheid gehaald
Maar Lees ik het nu goed is de 6N2P de fasedraaier , wat doet dan die 6NP1
Dit is dan een heel andere opzet als met de KT88
Ik heb nog 6 Bias autom printjes voor monoblokken

Ik ga pitte , snap zo laat steeds minder gewoon bedtijd
Bedankt voor je hulp Anne

[Ah!buis]

Die "berg" transistors zijn er maar vijf Het zijn drie stroombronnen.De automaat zit op een afzonderlijke print.
Slaap maar's lekker uit
Anne

[OpaBert]

Die "berg" transistors zijn er maar vijf Het zijn drie stroombronnen.De automaat zit op een afzonderlijke print.
Slaap maar's lekker uit
Anne

We zijn het weer eens met elkaar ZZZZZZZZzzzzzzzz

[OpaBert]

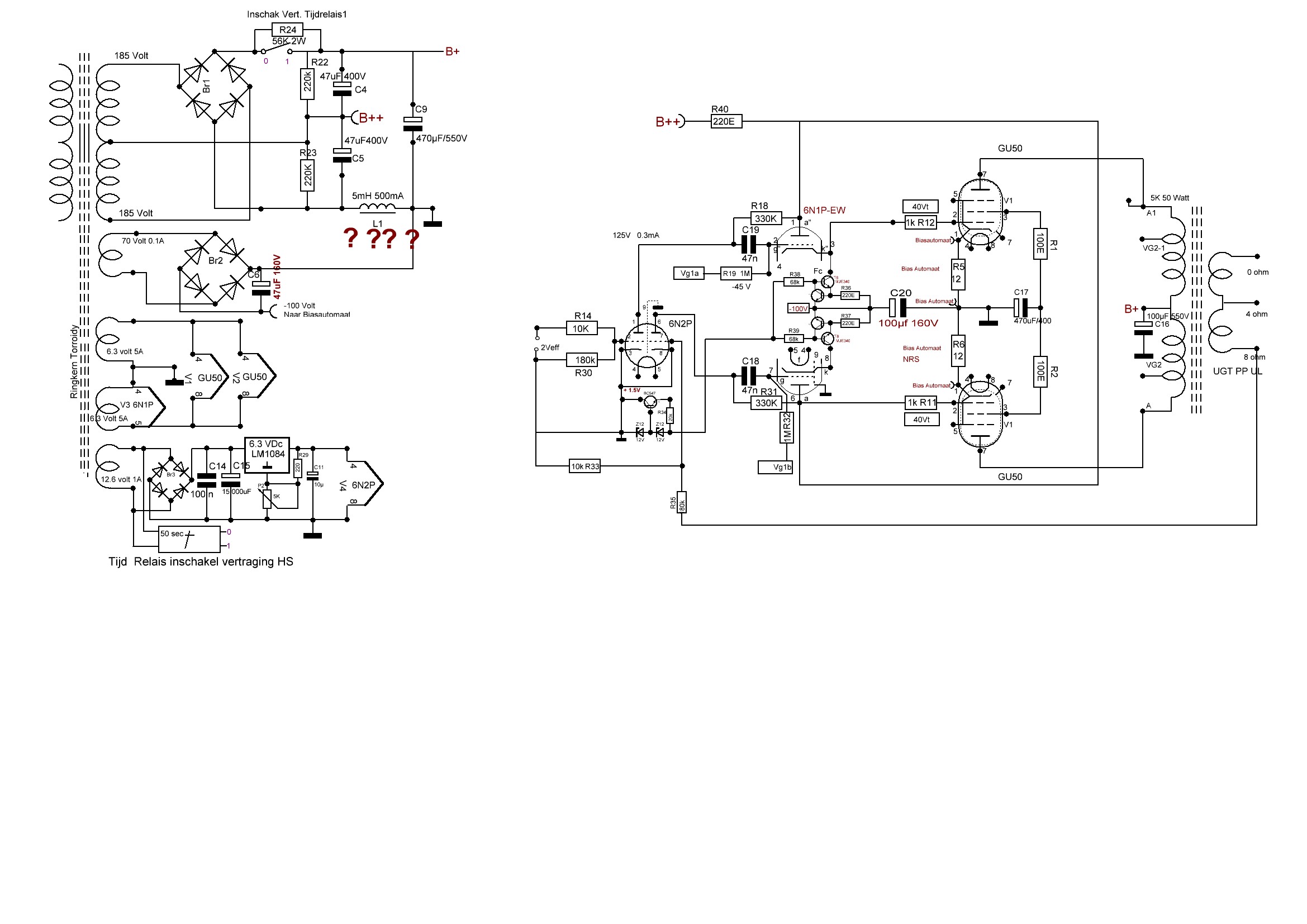

Schema voor 99% over getekend van Anne en Demo
Nu krijg ik niet geüpload stomme computer

[OpaBert]

Hehe eindelijk

Edit 14-06-2019

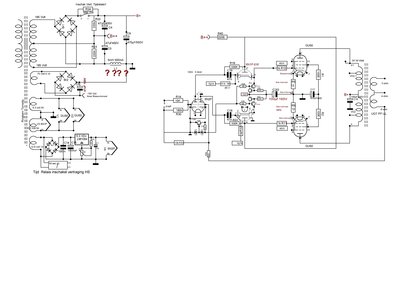

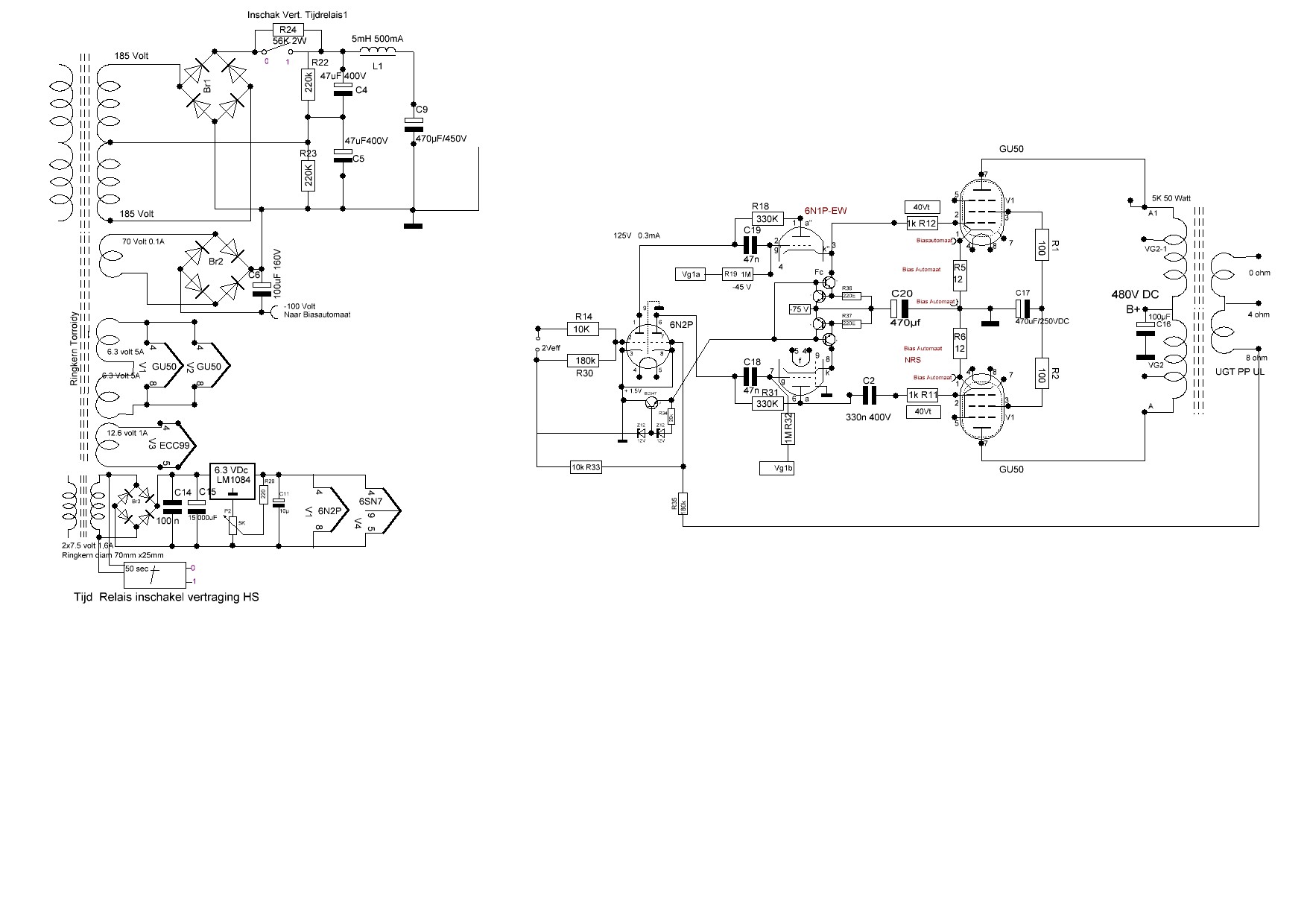

Het uiteindelijke schema hier onder

[democles]

Lijkt er al een beetje op.

C20 omkeren en 47uF.
C2 hoeft niet.
De 0 van de uitgangstrafo moet ook aan de massa bij de ingangsbuis.

Ik denk dat je nu beter snapt waarom ik twee printjes heb gemaakt voor de transistoren.............

[Ah!buis]

Wat verandert voor de hogere spanning, vereenvoudigd (trafo weg) en (hopelijk alle) fouten eruit.
Anne

[OpaBert]

Dankje Anne
Ga vanavond de opgemerkte fouten herstellen
nogmaals

[OpaBert]

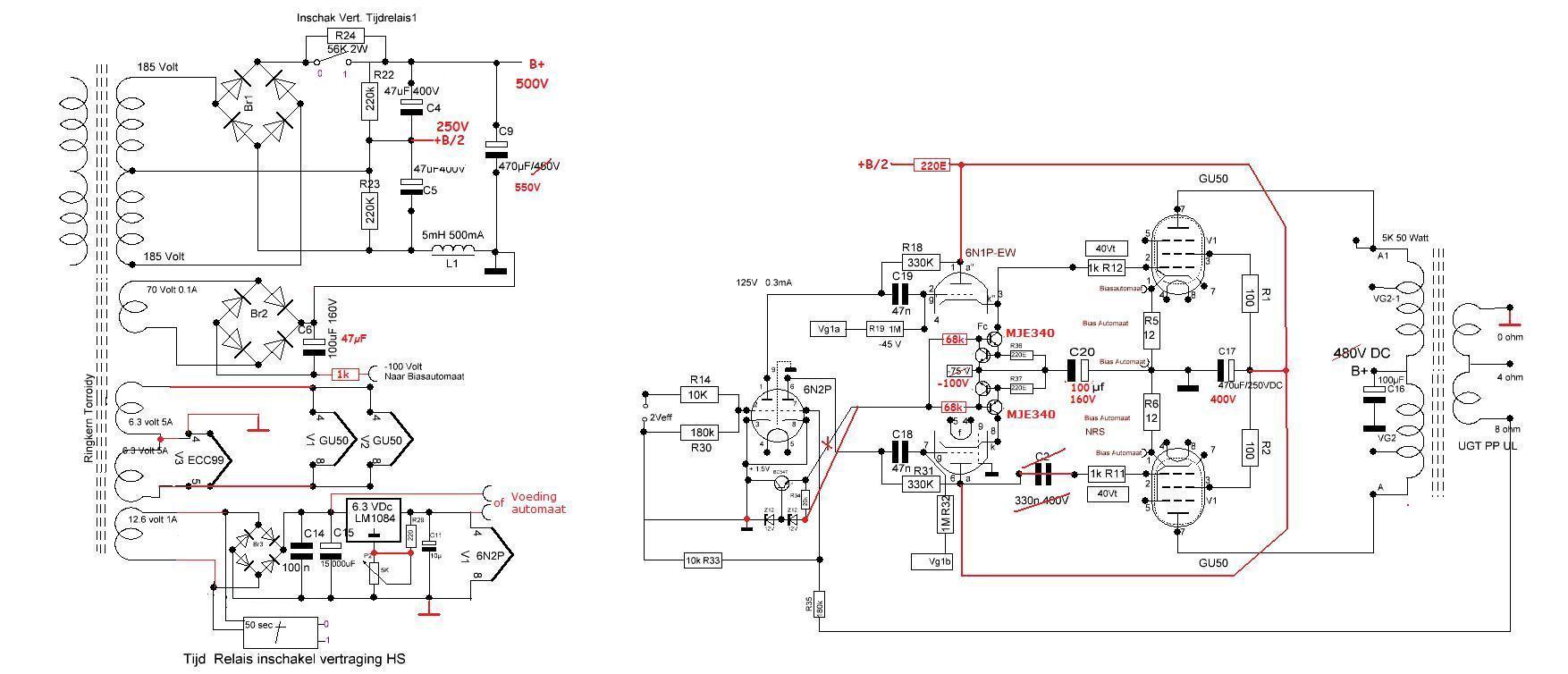

Zo mjn fouten denk ik allemaal opgelost
Anne waarom de smoorspoel in de Min ? dat zie ik voor het eerst
En de spanning op beide anodes komen via B++ en 220E waarom niet elke anode zijn eigen weerstand van 110E ?
ik dacht misschien dat de spanningen gelijker zijn op de anodes , is misschien onwaar en onbelangrijk
Maar ik dacht vraag het ffekes
En het Oog wilt ook wat beide buisjes 6N1P = ECC88 en de 6N2P=ECC83 zijn van die magere dingen
Hier staan vervangers
Zijn er geen vervangende Anne en Demo welke wat Groter zijn ?
zoals bijvoorbeeld de 6SL7 dacht dat die gelijk was aan de 6N2P-EV =ECC83
6SN7 heb ik ook nieuw net als 4 x ECC99 Of iets anders voor de 6N1P-
Ik gooi maar wat in de lucht Anne , wel voorzichtig het is glaswerk

Lijkt er al een beetje op.


C20 omkeren en 47uF.
C2 hoeft niet.
De 0 van de uitgangstrafo moet ook aan de massa bij de ingangsbuis.

Ik denk dat je nu beter snapt waarom ik twee printjes heb gemaakt voor de transistoren.............

Bedankt nog Peet ik had jouw reactie niet eens gezien
Dankje voor je bijdrage in het oplossen van mijn geprul
moet c20 nog omdraaien Dankje

[Ah!buis]

Zo mjn fouten denk ik allemaal opgelost
Anne waarom de smoorspoel in de Min ? dat zie ik voor het eerst

Zo hebben B+ en B++ beide baat bij de smoorspoel.

En de spanning op beide anodes komen via B++ en 220E waarom niet elke anode zijn eigen weerstand van 110E ?
ik dacht misschien dat de spanningen gelijker zijn op de anodes , is misschien onwaar en onbelangrijk

Door die 220Ω gaat ook nog de stroom voor de schermroosters, gelieve de verbinding aan te brengen En als je in vertraging op de HS wil hebben moet de B++ ook geschakeld, anders krijg je een te grote schermroosterstroom zonder anodespanning.

En het Oog wilt ook wat beide buisjes 6N1P = ECC88 en de 6N2P=ECC83 zijn van die magere dingen
Zijn er geen vervangende Anne en Demo welke wat Groter zijn ?
zoals bijvoorbeeld de 6SL7 dacht dat die gelijk was aan de 6N2P-EV =ECC83
6SN7 heb ik ook nieuw net als 4 x ECC99 Of iets anders voor de 6N1P-

Nog maar 's, de 6N1P is geen vervanger voor de ECC88 ! Je mag 'm hier wel vervangen door de ECC99.
Bij de grotere buizen weet ik geen om de 6N2P/ECC83 te vervangen.Wel bijv twee stuks 7C6 (locktal voet) maar dan mogen ze niet veel verschillen anders trekt de fasedraaier scheef.
Stolpje over de buis ? lijkt ie groter
Anne

[OpaBert]

Ok Anne , Ik ga naar de rommelmarkt een kaasstolp halen
Nou de ECC99 is ook niet zo heel veel groter
Dan hou ik het bij deze audiofiele buizen en ook de smoorspoel blijft in de Min
Ik gebruik voor de inschakelvertraging hoogspanning om te zorgen dat ook B++ afgeschakeld wordt een relais met 2 contacten
ik zie zo geen rare dingen gebeuren
heb de verbinding naar de schermroosters gemaakt , was een draadje vergeten
C20 en C17 omgedraaid C17 zat ook verkeerd
als iemand een leverancier heeft waar ik deze buisjes kan bestellen incl de audiofiele Ctjes van 47N Jantzen Audio Superior Z-Cap
dan sla ik twee vliegen in een klap
Het viel mij op dat er in dit schema maar 2 condensatoren in de signaal weg zitten C18 C19
dat moet ook wel een voordeel zijn
in mn eerdere gebouwde versterkers zaten er minstens 3 naar de roosters 1 van anode 6J5 naar 6N6P van 6N6P anodes naar roosters KT88 0f EL34
Allemaal reuze knap weer bedacht door Anne en Demo
en natuurlijk reuze bedankt
Ik hoop dat nu alle foutjes eruit zijn
alvast bedankt voor de controle

Ps
Anne
De transistoren moeten dat allemaal MJE340 zijn in de stroombron schakelingen
Of alleen de bc639. Vervangen door de MJE340
Zag dat EOO ze heeft
Foutief schema verwijdert

[Ah!buis]

heb de verbinding naar de schermroosters gemaakt , was een draadje vergeten

Je hebt per slot een reputatie hoog te houden

Ik hoop dat nu alle foutjes eruit zijn

Nee, de verbinding van het stuurrooster van de onderste eindbuis zit verkeerd

De transistoren moeten dat allemaal MJE340 zijn in de stroombron schakelingen
Of alleen de bc639. Vervangen door de MJE340

Alleen ipv de BC639.Door de hogere negatieve spanning is die wat te krap.
Anne

[democles]

Volgens mij is er geen Superior Z condensator van 47nF.

Met zo,n kleine waarde maakt het niet zo veel uit wat je er in zet aan MKP.

Zijn die condensatoren van 47uF in de HS spanning niet een beetje klein?
Zelf heb ik er 2x 470uF in zitten en ook zonder de twee weerstanden er over.

Zet het relais in de 2x 185v wissel voor de diode brug. Is ook beter voor het relais.

[MarcelvdG]

Voor de spanningsverdeling tussen C4 en C5 zijn ze in deze schakeling niet nodig, maar R22 en R23 zorgen er wel voor dat de voedingselco's na uitschakelen goed leeglopen, ook als de buizen al koud zijn voordat de elco's leeg zijn. Je moet wel een kwartier wachten, want de tijdconstante is nogal fors.

[OpaBert]

Anne Demo Marcel bedankt voor jullie hulp
Anne ik zie niet wat ik bij de onderste eindbuis verkeerd heb zitten ( plaatje aub )

Demo bedoel je het zo als ik nu getekend heb ??? met dat relais ??

Marcel ik moet nog de Voeding in duncan testen weet nog niet hoe dat programma werkt
maar kom er wel uit ,hoop ik
heb alvast de 220K over de 2x47uF verlaagd naar 100K
weerstand trafo prima 7 ohm en de HS2x17 ohm de choke 65 Ohm
allemaal nog maals dank
Foutief schema verwijdert
