6N23P voorversterker

[democles]

Een tijdje geleden aan het stoeien geweest met mijn 6N23P voorversterker.

Toen allerlei varianten in elkaar geknutseld,maar er bleef een probleem van ruis

Later kwam ik er achter dat de eindversterker ruiste al dan niet in combinatie met een buis

Het project een tijd aan de kant gezet en de KT88 eindversterkers op zolder gestald,mijn GU-50 eindbakken spelen zo wie zo beter

Nu was het weer tijd er aan te beginnen.

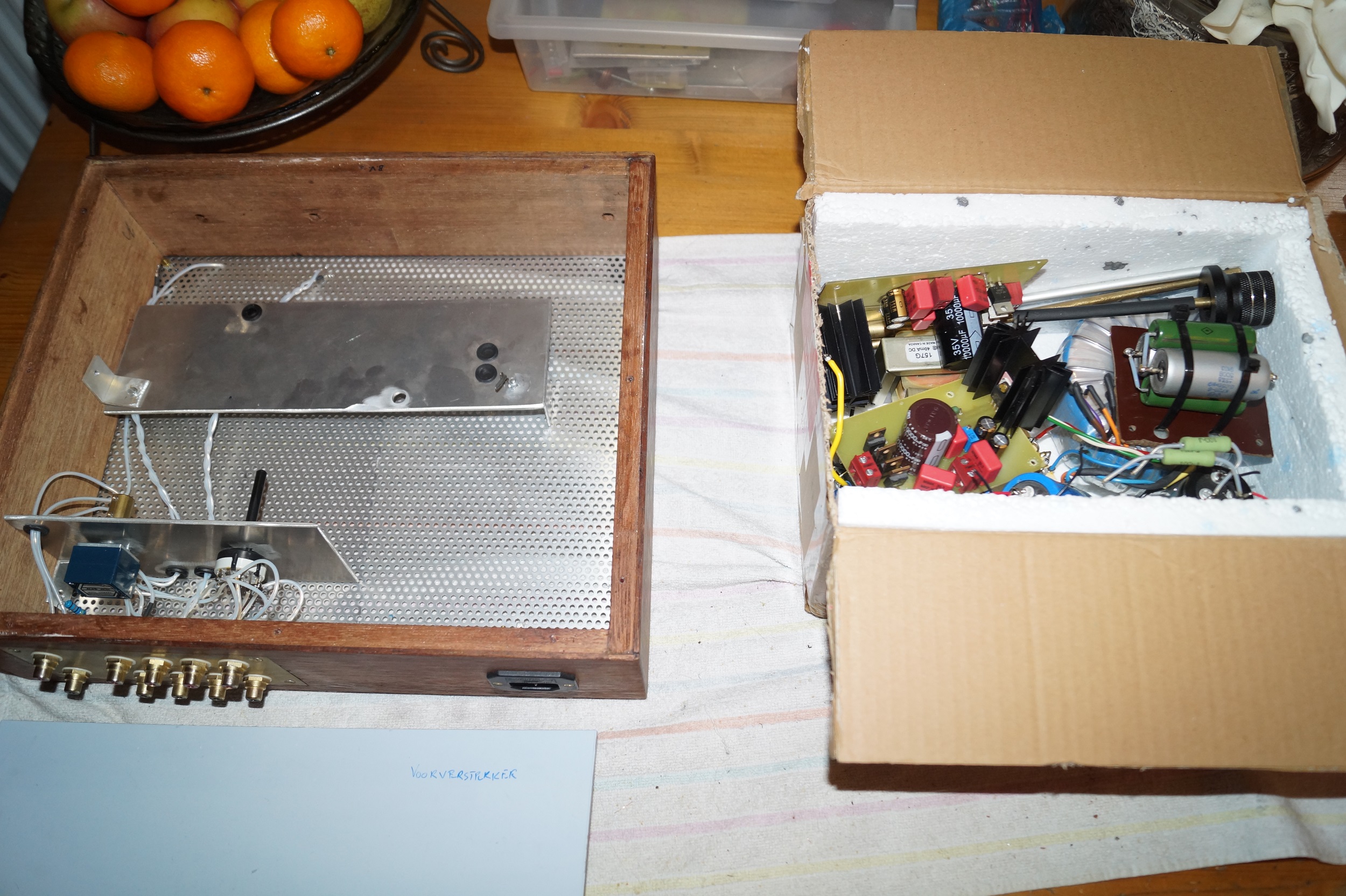

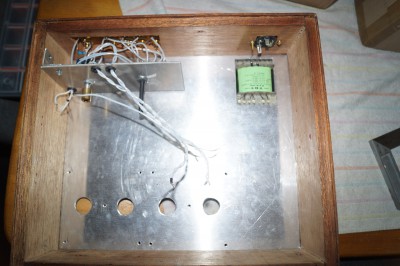

Eerst de voorversterker maar eens leeg halen,zag er ondertussen niet meer uit

Had nog twee printen liggen van een ongetest schema van Anne

De nieuwe bovenplaat had ik al eens mee besteld bij mijn GU-50 plaatwerk.

Nog een probleem was de brommende ringkern voedingstrafo,een nieuwe EI kern is besteld.

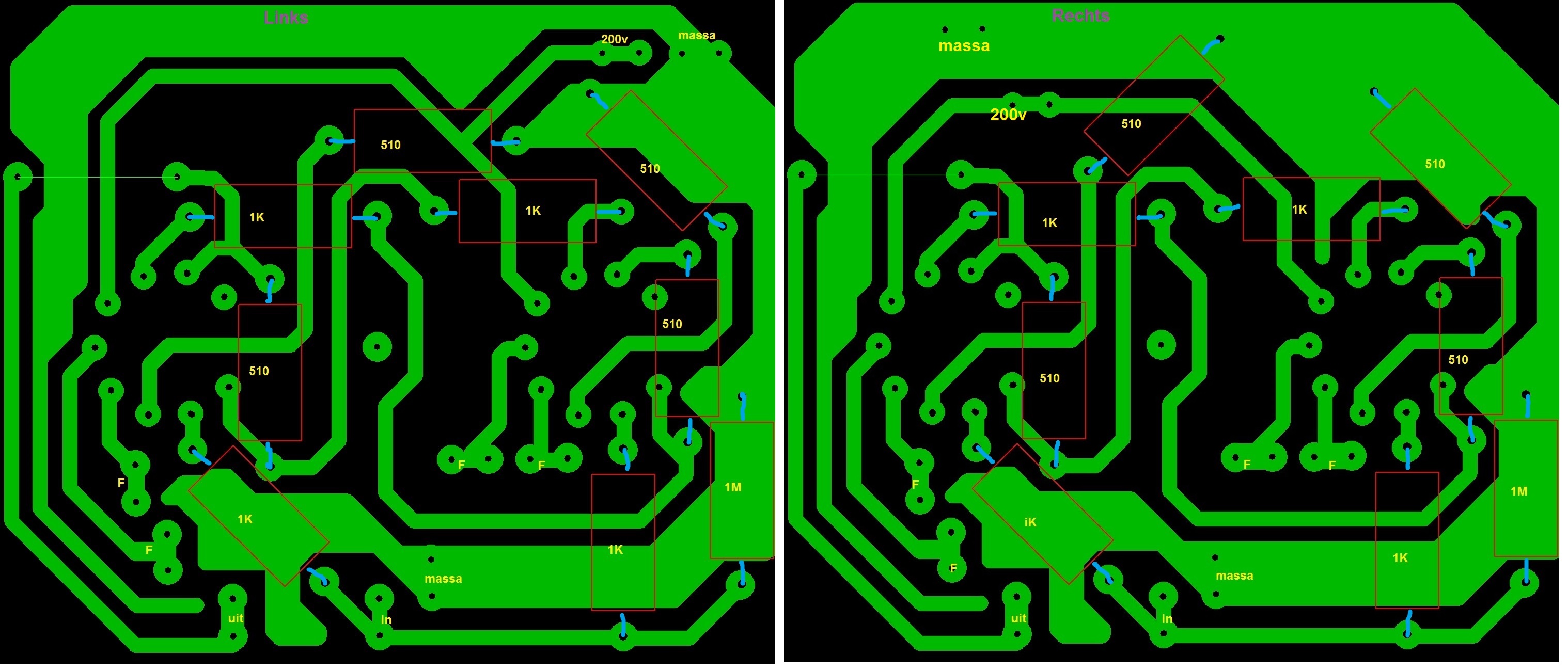

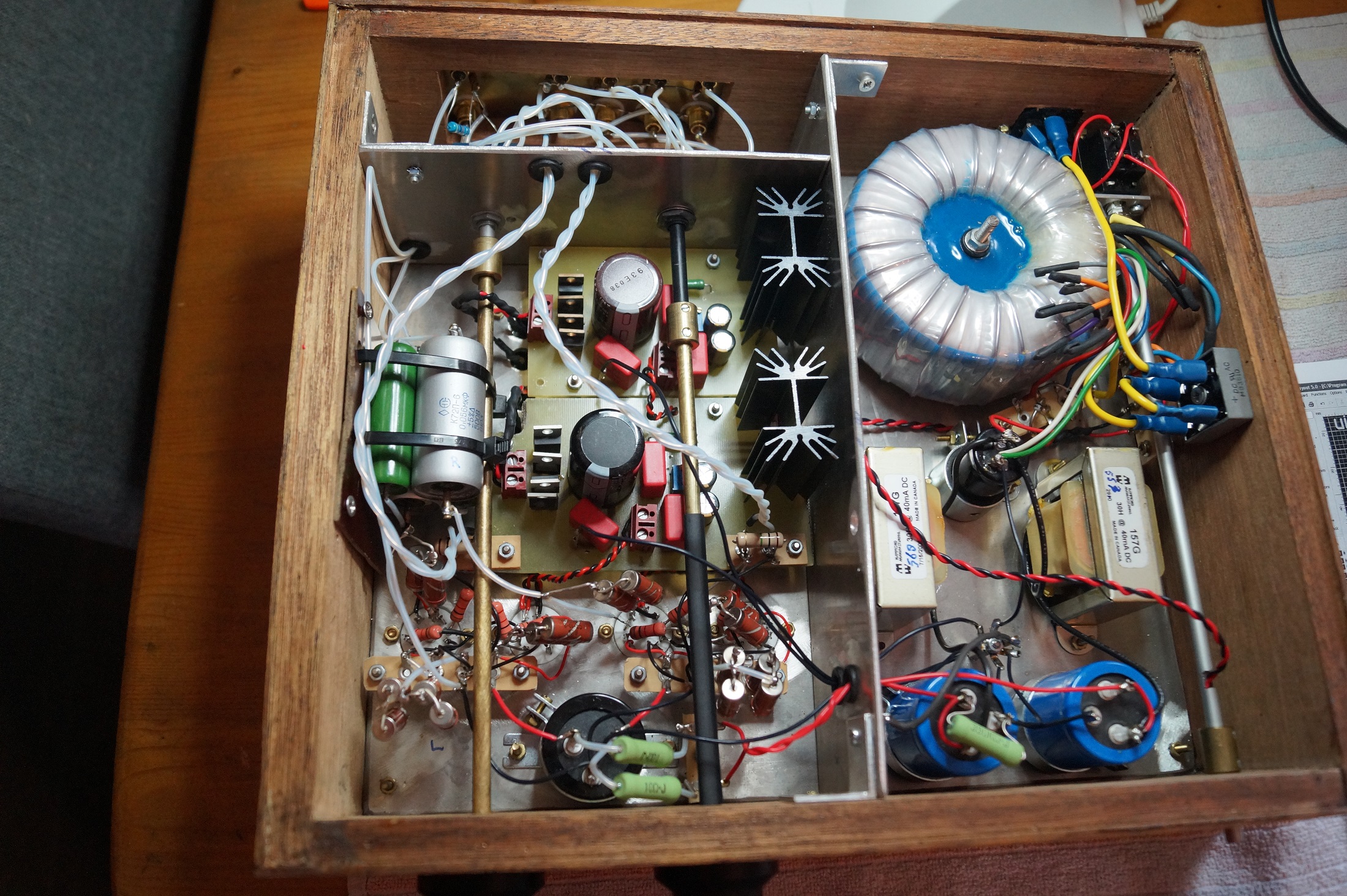

Schema en printen.


[Ah!buis]

Een tijdje geleden aan het stoeien geweest met mijn 6N23P voorversterker.
Nu was het weer tijd er aan te beginnen.

Had nog twee printen liggen van een ongetest schema van Anne

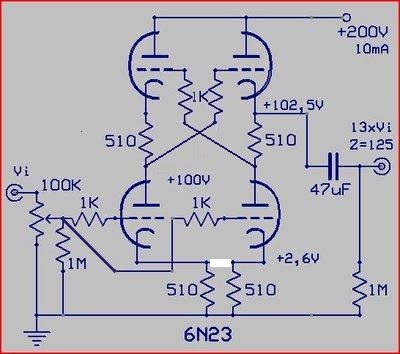

Is maar een wat aangepaste uitvoering van hier vandaan,
https://www.tubecad.com/2004/blog0015.htm
Benieuwd hoe het gaat uitdraaien, het moeilijkst is al achter de rug, zonde van al 't werk .
Anne

[democles]

het moeilijkst is al achter de rug, zonde van al 't werk .

Elk nadeel heeft zijn voordeel

Jammer dan,gelukkig modulaire opbouw,het meeste kan hergebruikt worden.
Dus rest alleen nieuwe bovenplaat en subframe.
Misschien nog een 6,3v DC voeding voor de gloei.

[democles]

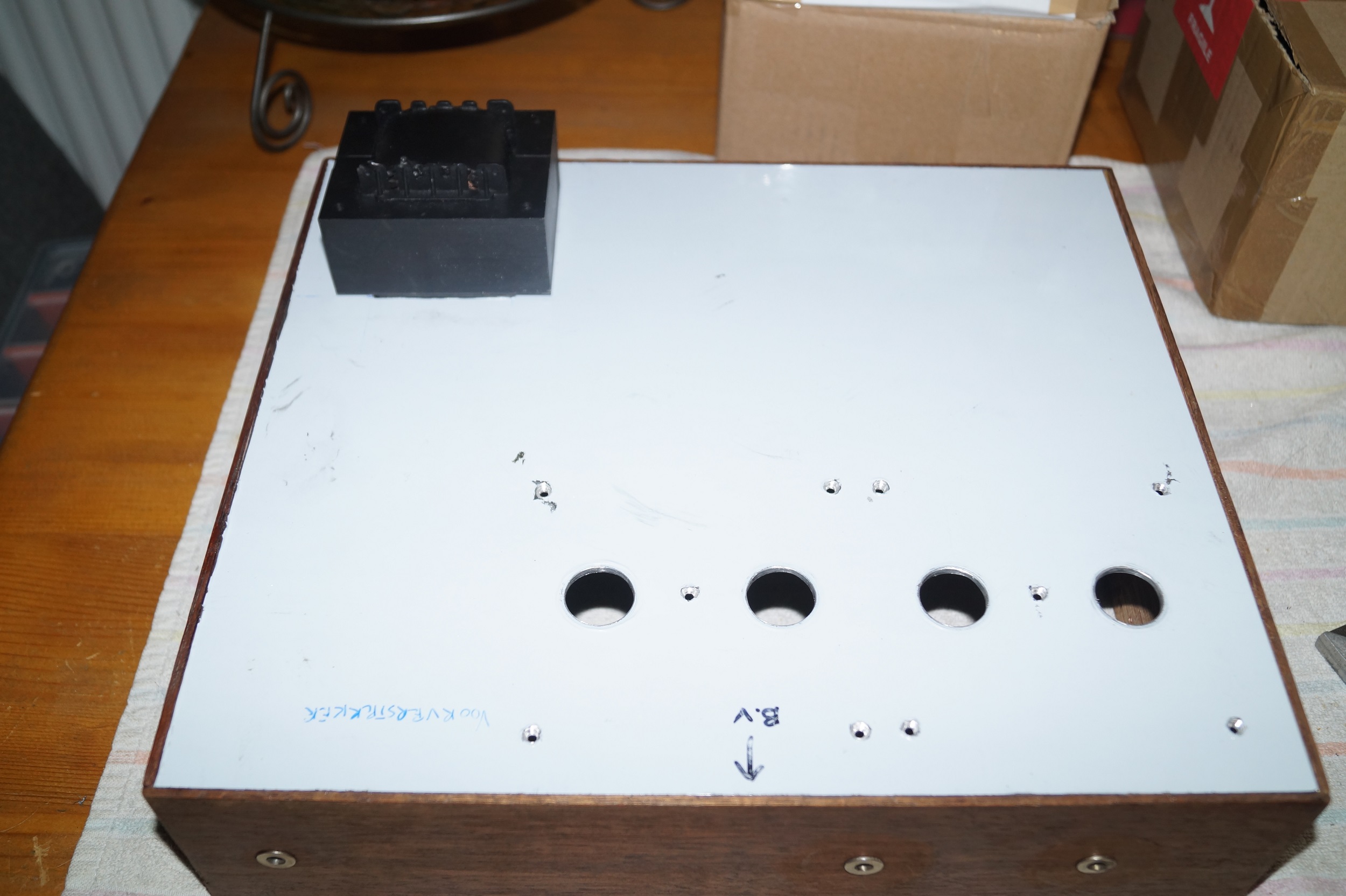

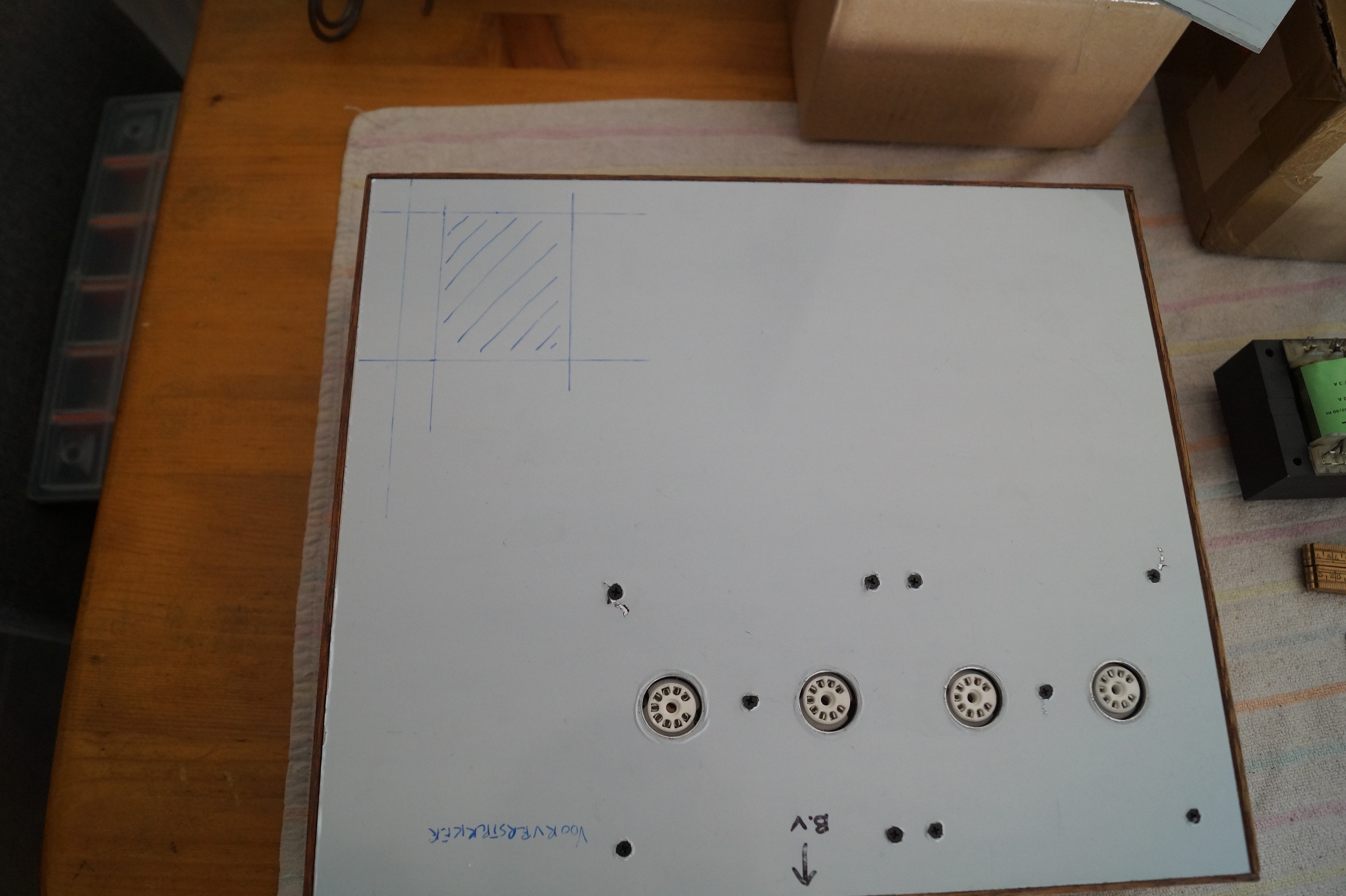

Gaten geponst in de bovenplaat en met wat kartonnetjes en pritt poster plak buddies gum, de gaten voor de printafstandhouders bepaald.

[democles]

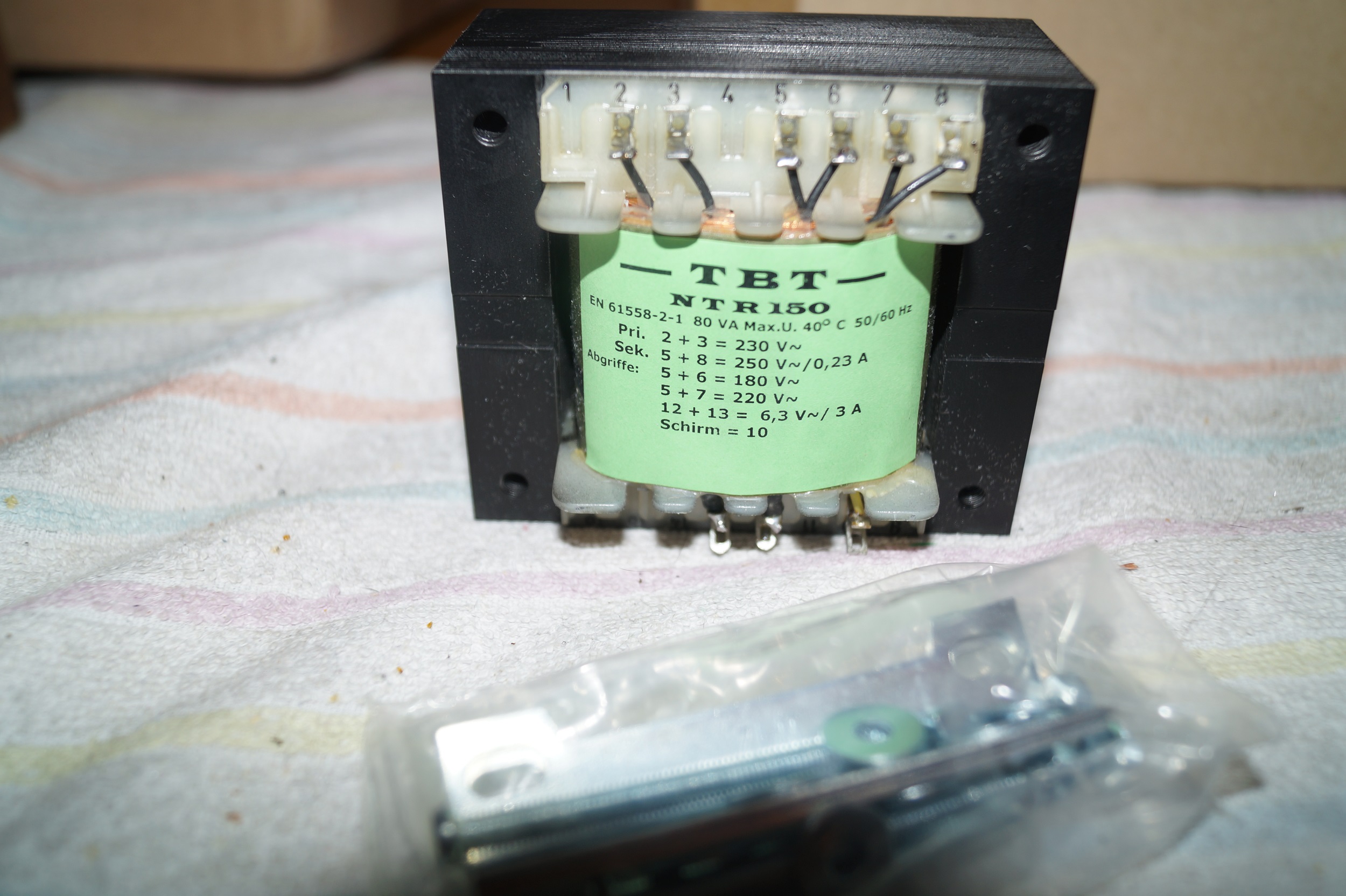

De trafo was binnen,dat was wel heel snel via Ebay met DHL uit Duitsland de 11e besteld en de 13e aan huis afgeleverd

[Ah!buis]

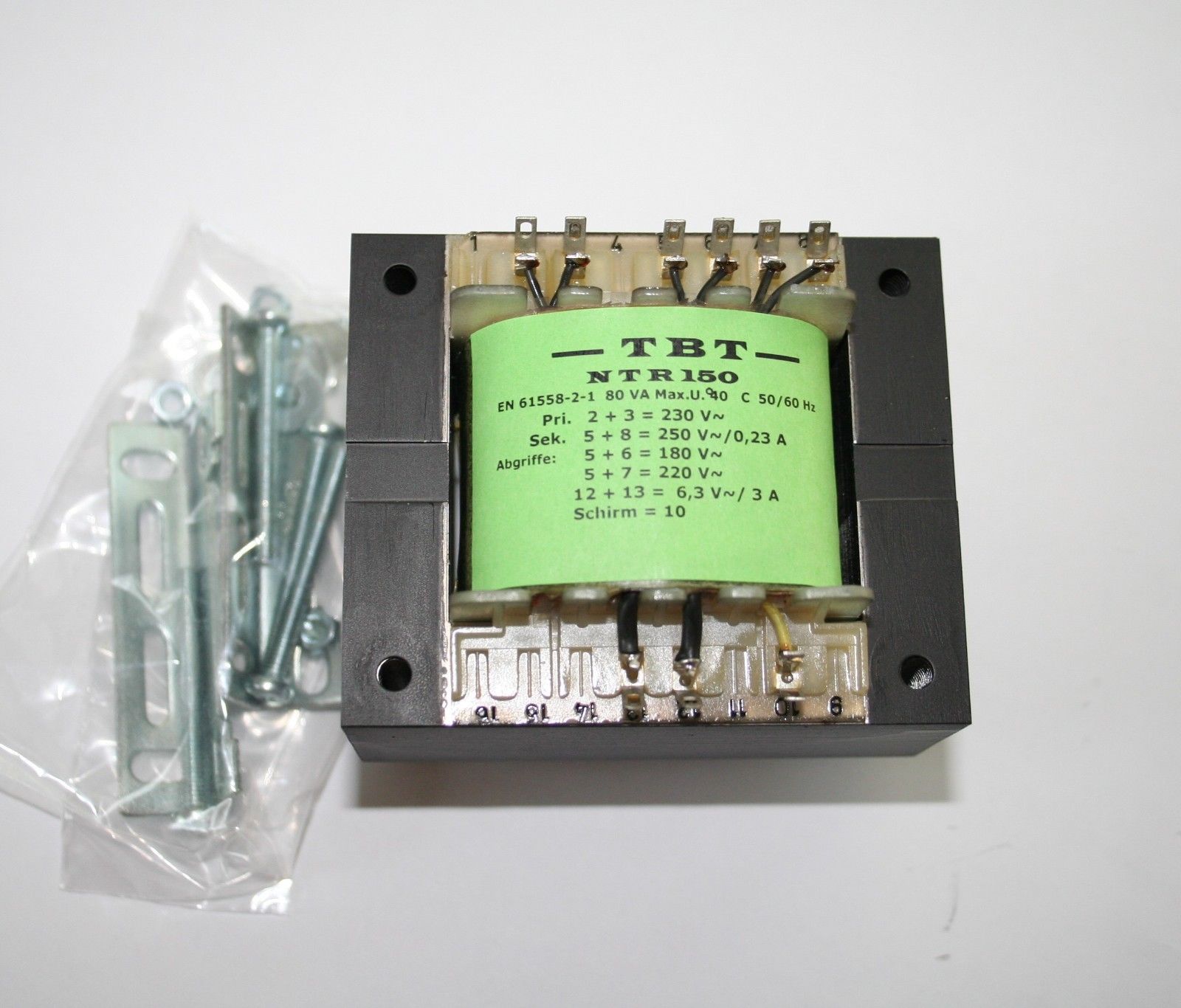

Mooie trafo, wel wat overdreven hier zou ik zeggen.Je kunt er zo ongeveer een 2x15W versterker mee voeden !
Anne

[democles]

Ja aan de trafo zal het niet liggen ,weet het, niet economisch maar vond hem wel mooi.

Zou ik iets laten maken dan duurder en een Hammond in die trant zou de prijs met de helft verhogen,mooi zo dus.

[OpaBert]

---

Mooie trafo, wel wat overdreven hier zou ik zeggen.Je kunt er zo ongeveer een 2x15W versterker mee voeden !
Anne

Goed te weten
Als ik Mn 2xHF10 bouwdoos uit 1960- 70 op 1 chassis zet Mooi trafootje ervoor

[democles]

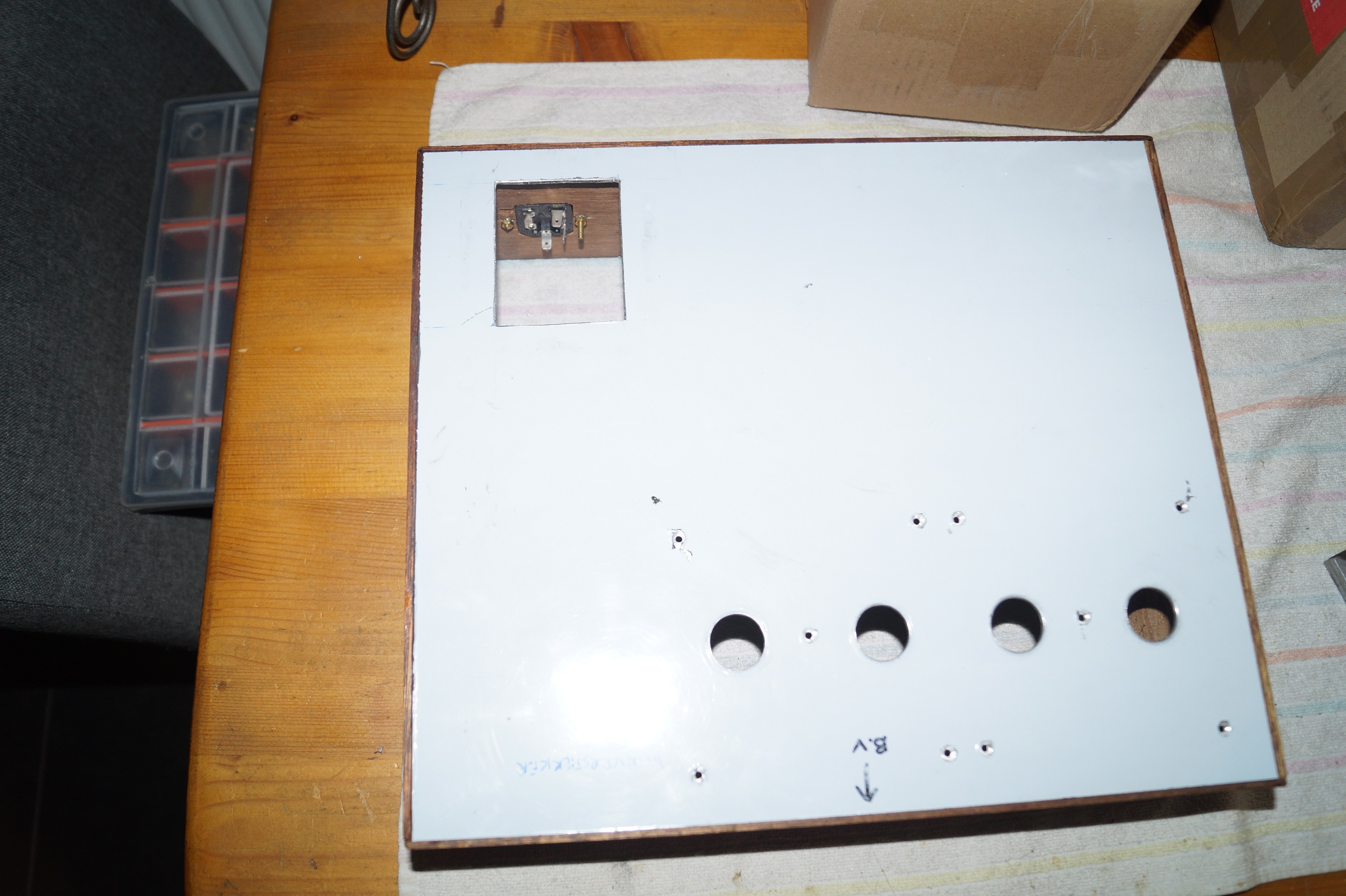

Ja en dan moet de trafo nog op de bovenplaat.

Zover mogelijk bij de buizen vandaan en zo dicht mogelijk bij de net entre.

Had nog een kap liggen waar de trafo pressies in paste,maar dat werd te hoog ,dan klopten de verhoudingen niet meer met het geheel

Dan maar plat op de plaat en zo gedaan
Geeft ook de kortste verbindingen.

[Ah!buis]

---

Mooie trafo, wel wat overdreven hier zou ik zeggen.Je kunt er zo ongeveer een 2x15W versterker mee voeden !
Anne

Goed te weten
Als ik Mn 2xHF10 bouwdoos uit 1960- 70 op 1 chassis zet Mooi trafootje ervoor

Wel ongeveer
Met 3A is de gloei net iets te krap.
En als demo met gelijkstroom wil gloeien wat weinig spanning, hoewel zonder stabilisatie, dikke schottky diodes en een dikke elco kan 't net (niet op z'n Friesch )
Anne

[OpaBert]

Ok ga er verder niet over hebben dan verpest ik het draadje hier

[democles]

Ok ga er verder niet over hebben dan verpest ik het draadje hier

Hoe meer draadjes des te liever,tot het zo verweven is dat de bomen het bos ontvluchten en er wat nieuws geplant moet worden..........

Nee,voor de dc gloei komt er een trafo bij ik ga niet op het randje zitten.
En als de 6N23P niet werkt wil ik er ook wat anders in kunnen drukken , wat meer gloei vraagt.

[democles]

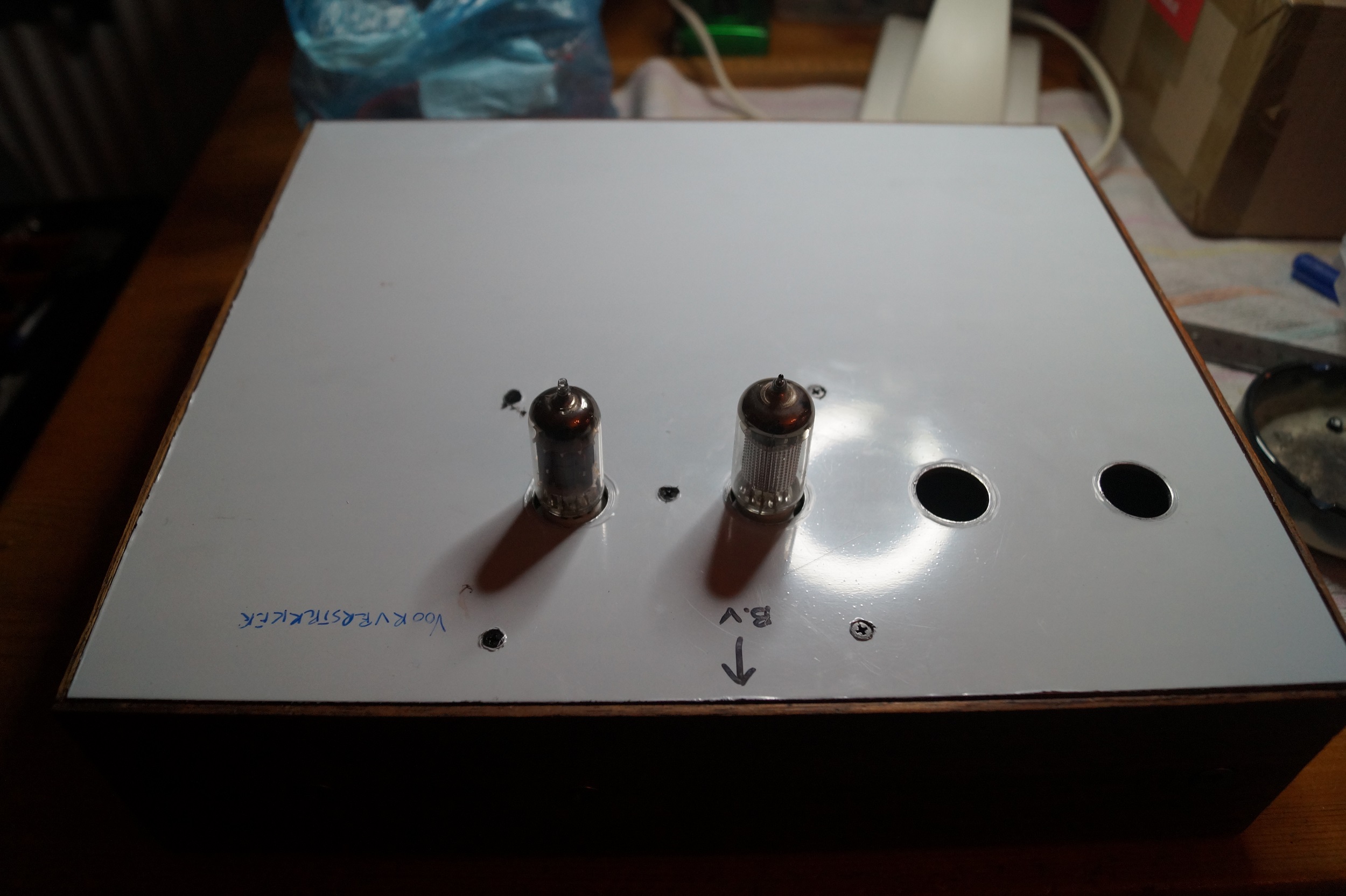

Beetje bezig met passen en meten.

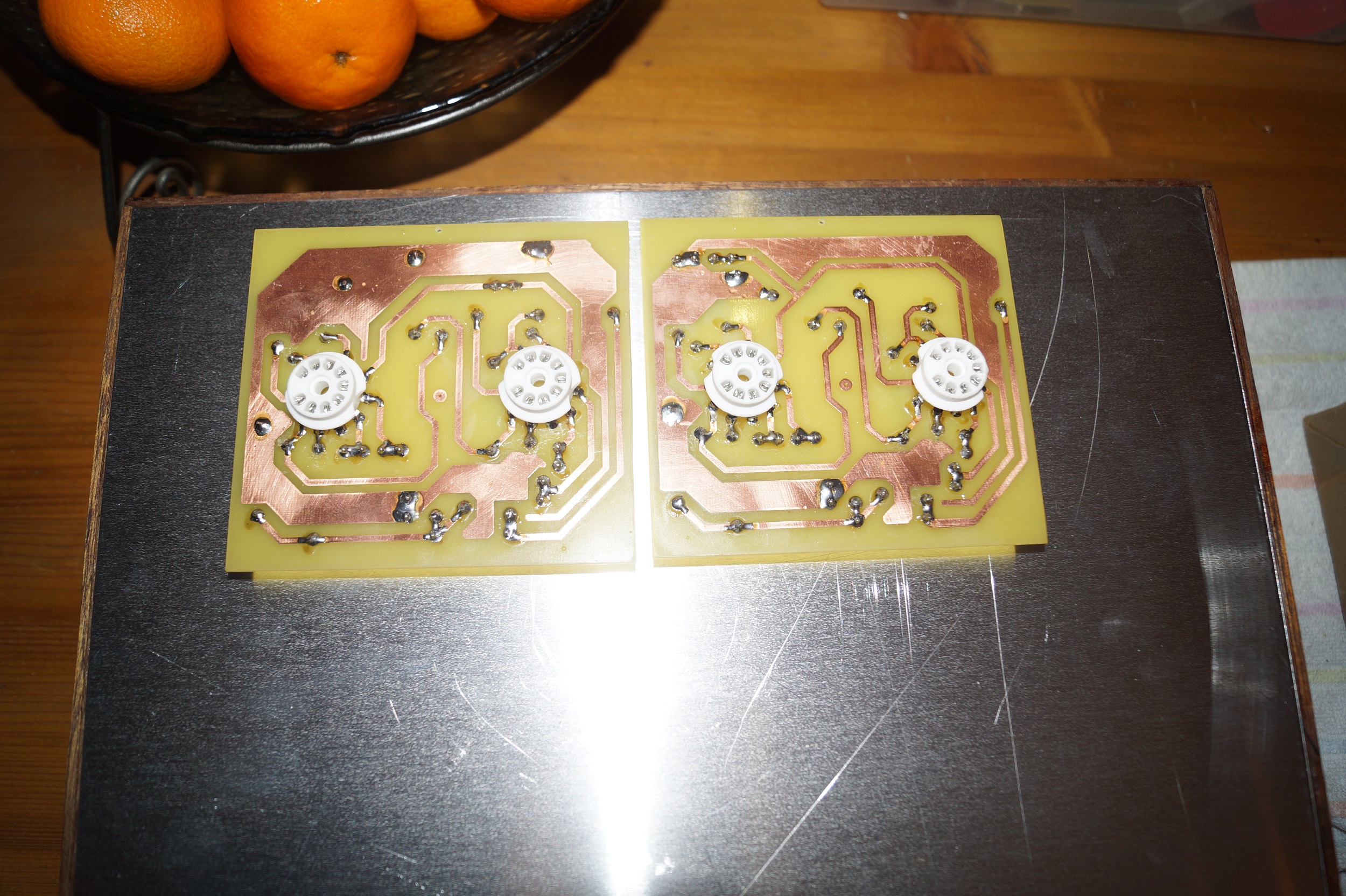

Twee printjes gemaakt,1 voor de gloeitrafo,deze was 2x9V 2A uit,nu parallel gezet voor 9v 4A uit en een printje voor een nieuwe Alps potmeter.

Eigenlijk twee printjes voor de potmeter moeten maken,had er geen rekening mee gehouden dat de print gespiegeld moest worden

[OpaBert]

Beetje bezig met passen en meten.

Twee printjes gemaakt,1 voor de gloeitrafo,deze was 2x9V 2A uit,nu parallel gezet voor 9v 4A uit en een printje voor een nieuwe Alps potmeter.

Eigenlijk twee printjes voor de potmeter moeten maken,had er geen rekening mee gehouden dat de print gespiegeld moest worden

Jij bent gelukkig ook oprecht Die niet alleen de gelukte dingen laat zien

[democles]

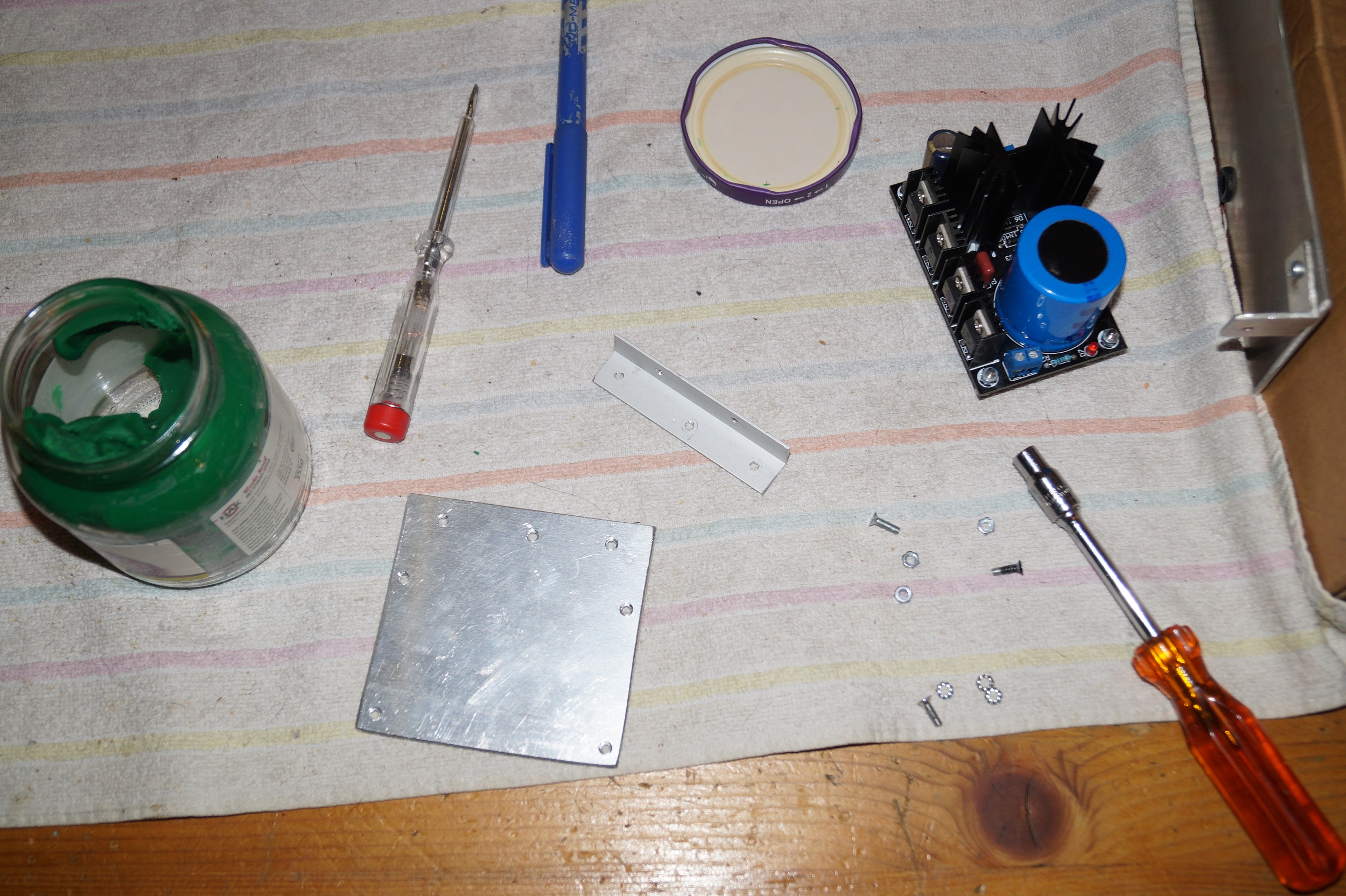

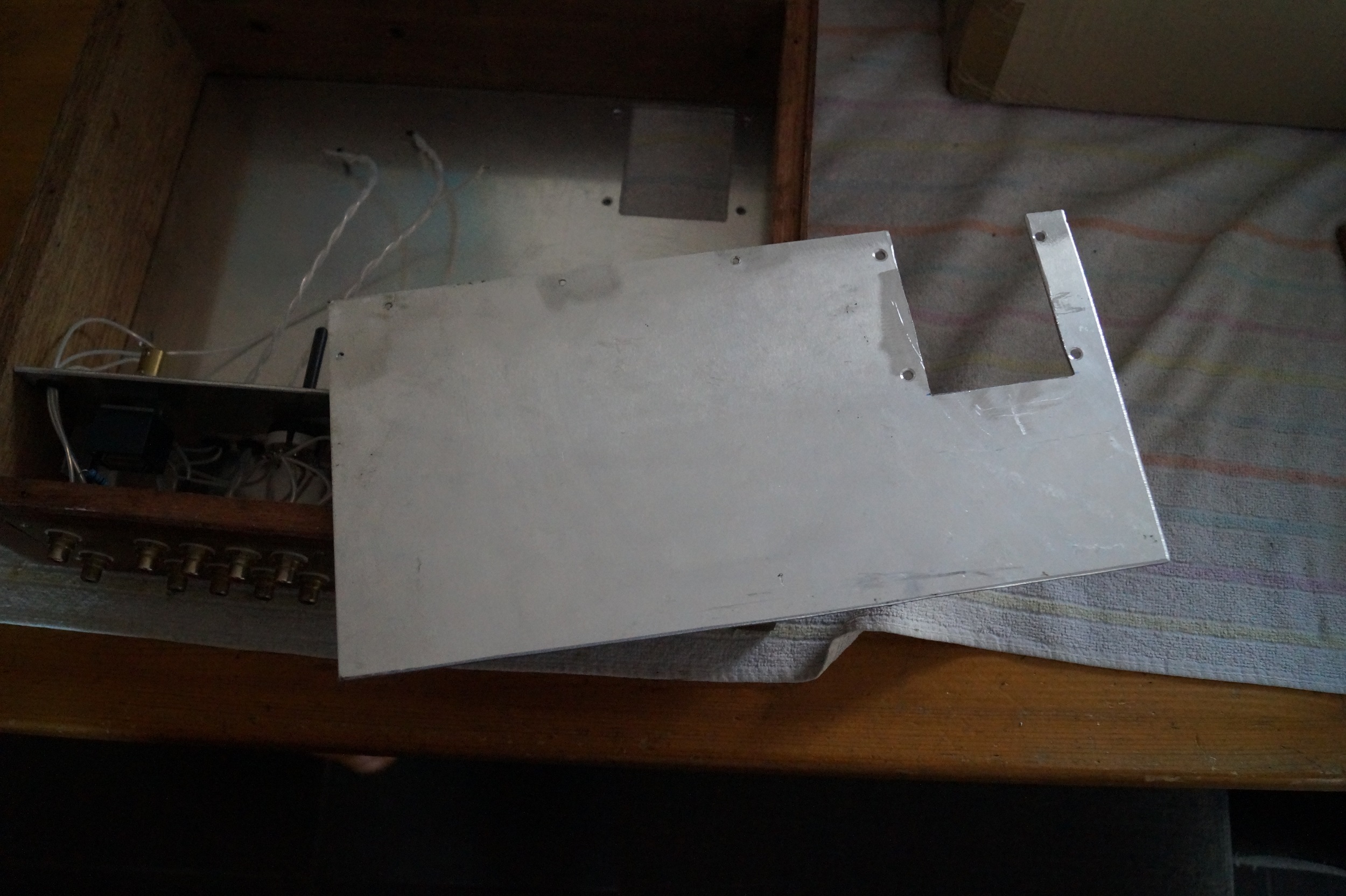

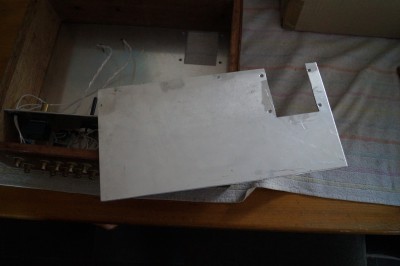

Subframe gemaakt uit reststukje 3mm alu plaat.
Wordt op zijn plek gehouden door de trafo boutjes.

[democles]

Even verder met passen en meten.

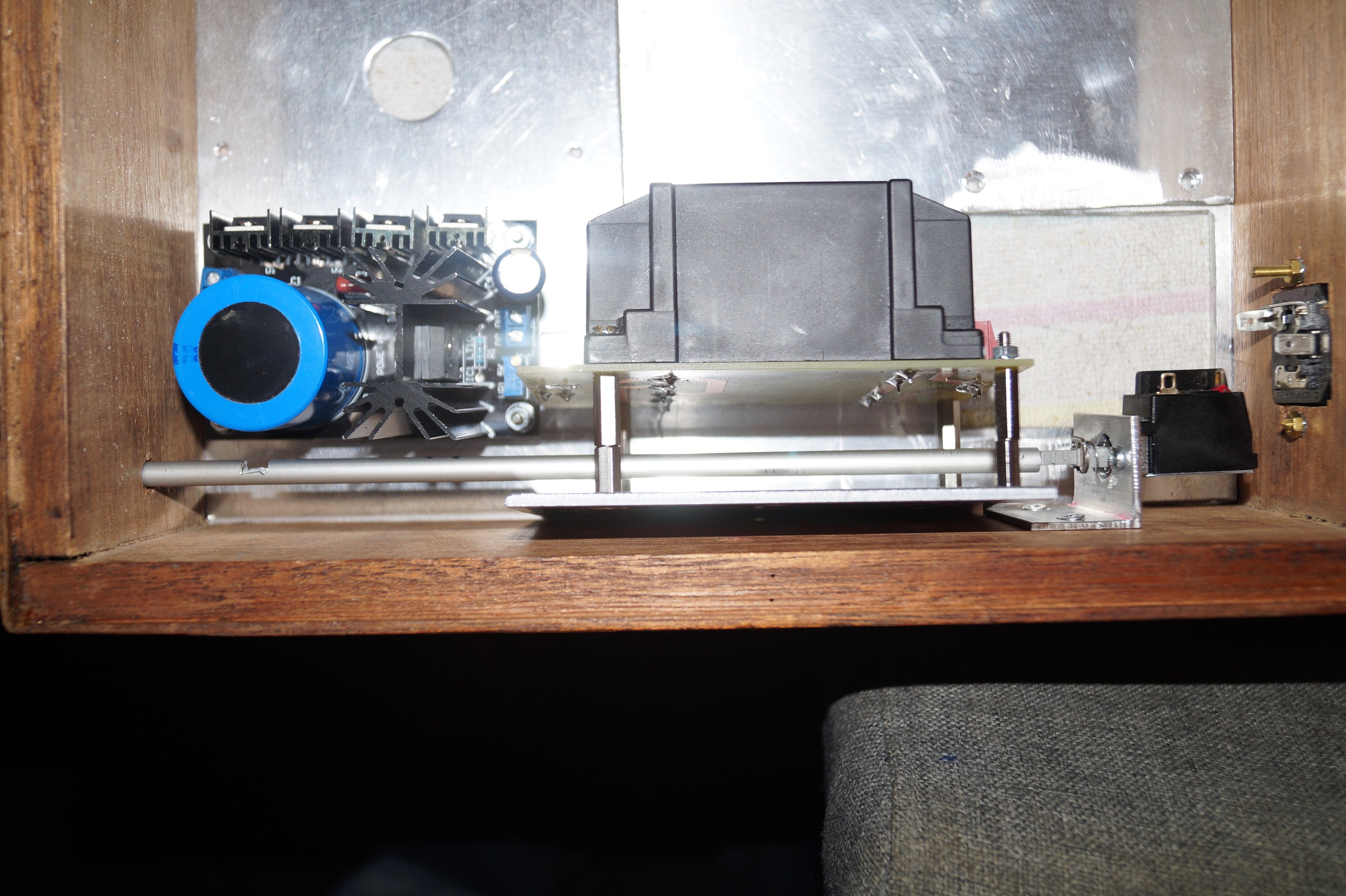

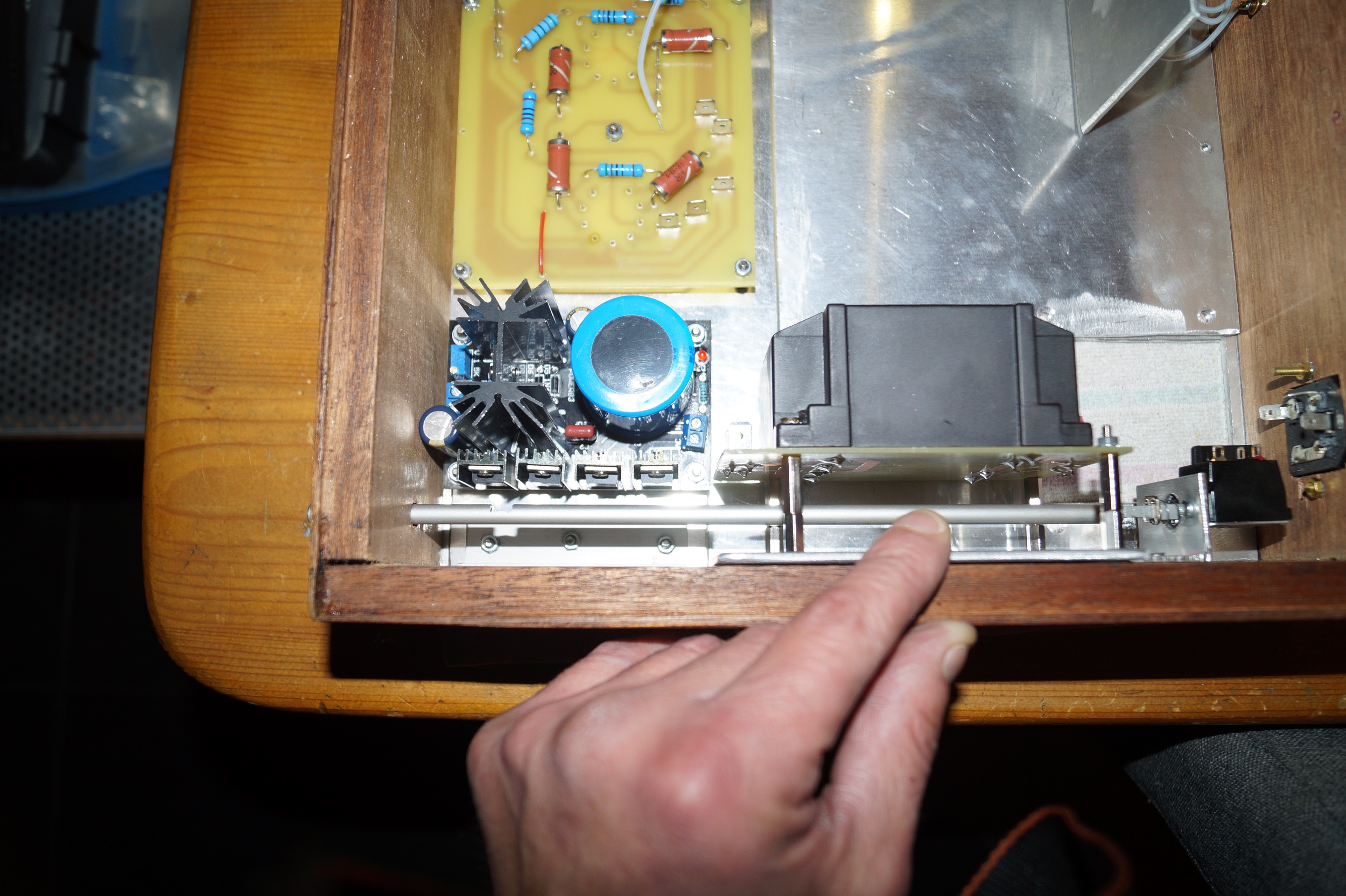

Een verhoging gemaakt voor de gloeitrafo.
Een nieuwe hoeklijn gemaakt voor de 230v schakelaar.

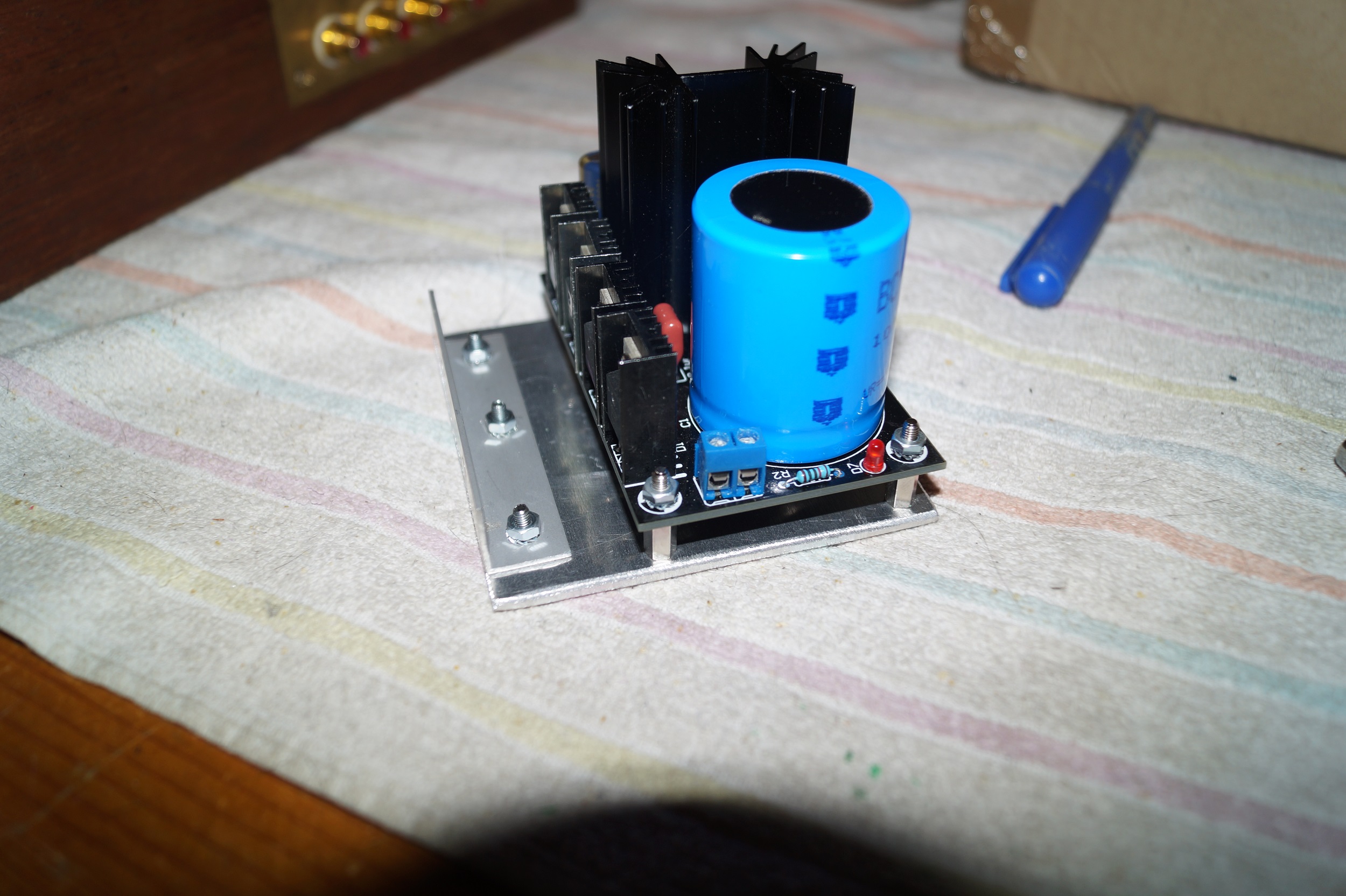

En een LT1084 (5A) regelaar was binnen (voor de gloeispanning) uit Frankrijk van Audiophonics,heeft er net zo lang over gedaan per post als de meeste dingen uit China dankzij de mannen in de gele hesjes.

Wat onduidelijke dingen op het regelaarsprintje vervangen,de 4700uF vervangen door 10000uF en de uitgangscondensator door een 1000uF panasonic FC
De oorspronkelijke eind condensator zat tegen het koelprofiel van de LT regelaar gemonteerd, nu niet meer
de potmeter ook maar direct gewisseld..........
De volgende keer maar weer zelf bouwen,de componenten staan wel ver uit elkaar op dit printje,maar ja ,het printje koste niet veel meer dan een LT1084 spanningsregelaar plus bijbehorende diodes met koelvinnen en bij Audiophonics loop je minder risico op fake regelaar,denk je dan
Het geheel is af te regelen op 6,3v dat werkt in ieder geval.

Jammer dat het buiten veel te koud is voor het spuiten van de bovenplaat

[democles]

Leuk zo,n gloeivoeding ,maar even een bevestiging gemaakt.

Wat hebben we nog liggen aan reststukjes alu plaat

Zo,dat gaat passen.

[OpaBert]

En weer een stukje

[democles]

Waarschijnlijk de laatste dag van het jaar dat we in de dubbele cijfers zitten,10 Graden meet ik buiten.

Alles zit een beetje vast op het spuiten van de bovenplaat,eigenlijk niet spuiten beneden de 14 Graden

Dan maar wat truc,s toepassen.

De bovenplaat geschuurd en onder de hete kraan ontvet,plaatje is ondertussen iets van 30 graden schat ik.
De spuitbussen ondertussen ook in heet water gelegd.

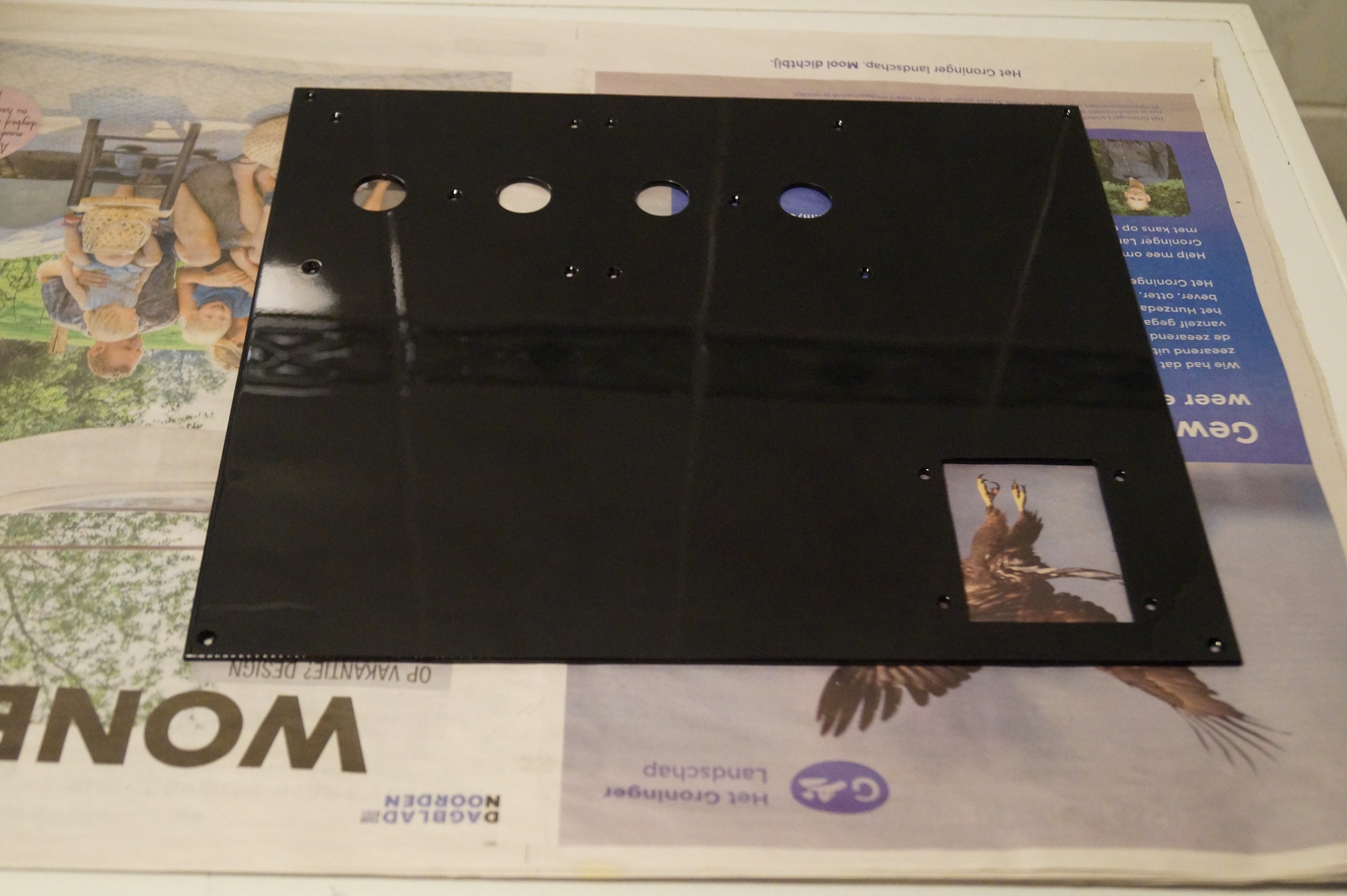

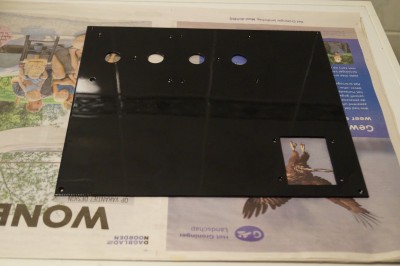

Snel met de plaat naar buiten en de primer er op gespoten,snel weer terug naar binnen.
20 minuten gewacht tot de primer niet meer plakte en het hele ritueel herhaald met een ferme laag glossy zwart,de zwaartekracht en de warmte in mijn washok doen de rest..............

Gelukkig geen doffe lak geworden en het uitvloeien lijkt ook te lukken.
Weer een stapje.

[OpaBert]

Waarschijnlijk de laatste dag van het jaar dat we in de dubbele cijfers zitten,10 Graden meet ik buiten.

Alles zit een beetje vast op het spuiten van de bovenplaat,eigenlijk niet spuiten beneden de 14 Graden

Dan maar wat truc,s toepassen.

De bovenplaat geschuurd en onder de hete kraan ontvet,plaatje is ondertussen iets van 30 graden schat ik.
De spuitbussen ondertussen ook in heet water gelegd.

Snel met de plaat naar buiten en de primer er op gespoten,snel weer terug naar binnen.
20 minuten gewacht tot de primer niet meer plakte en het hele ritueel herhaald met een ferme laag glossy zwart,de zwaartekracht en de warmte in mijn washok doen de rest..............

Gelukkig geen doffe lak geworden en het uitvloeien lijkt ook te lukken.
Weer een stapje.

Een bouwlamp op wat afstand helpt enorm goed

[democles]

Net weg gegooid bij de zolderopruiming

[OpaBert]

Net weg gegooid bij de zolderopruiming

Ach je kan niet alles bewaren .
Maar 100 Watt dingen zijn niet echt duur. En ze geven goed warmte gericht op je op je spuit cabine , gemaakt van een grote kartonnen doos, en er valt ook niet zo snel stof op
Wel beestjes die zich komen opwarmen als je pech hebt

[democles]

Soms zit het tegen

Bij de tweede laag lak een paar verdwaalde regendruppels,kut!!

Even laten drogen licht weg schuren en weer proberen,shit spuitbus(Motip) leeg

Dan maar kijken in de kast wat we nog hebben.

Een bus flexa,god zege de greep, met als gevolg dat de verf elkaar opvrat en de tweede laag na een dag drogen nog niet droog was

Met het gasmasker op en een halve fles thinner later, alles weer blank.

Primer laag er weer op gezet,morgen nieuwe kansen.

[OpaBert]

Ja die ervaring met lak en lak elkaar oplost heb ik ook al eens gehad net niet genoeg een ander merk
Maar zwart is zwart
En als het dan opeens krakelee zwart wordt

[democles]

Geen krakkelee,de oplosmiddelen waren het zelfde,,,,,,,,,toch niet.

Vaak krijg je dat als de een op thinner basis is en de ander op terpentijn of zoiets.

Heb ook wel eens experimenten gedaan met een 2K lak,,ijzerglimmer,, noemen ze het,

Een lak die mat zwart geeft en wordt gebruikt op hoogspanningsmasten,prima spul om een motorblok te spuiten.

De zoektocht naar de juiste verdunner gaf nogal wat problemen,van een uitgeharde lak in de verfspuit,ging er alleen weer uit met aceton

Tot een laag die nooit meer hard werd.

Later een mengsel gemaakt met wasbenzine,je verwacht het niet,maar dat werkte.

Ondertussen geleerd dat er middelen zijn die ,,retarder,, heten, vertragers.

Was wel handig bij acryl spuiten met de airebrush,paar druppeltjes er bij en het harde niet meer uit in de verfspuit.
