Dubbele Brugcel

[PimDriessen]

Hoi Forum Leden,
Heb een aantal jaren geleden op advies van Mr. Tube, met de dubbel polige Mundorf elco`s deze situatie toegepast, met een zeer goed resultaat.
Ben nu bezig een oud Kaneda ontwerp nieuw leven in te blazen, en dacht is dit misschien ook haalbaar voor gewone elco`s.
Groet,
Pim

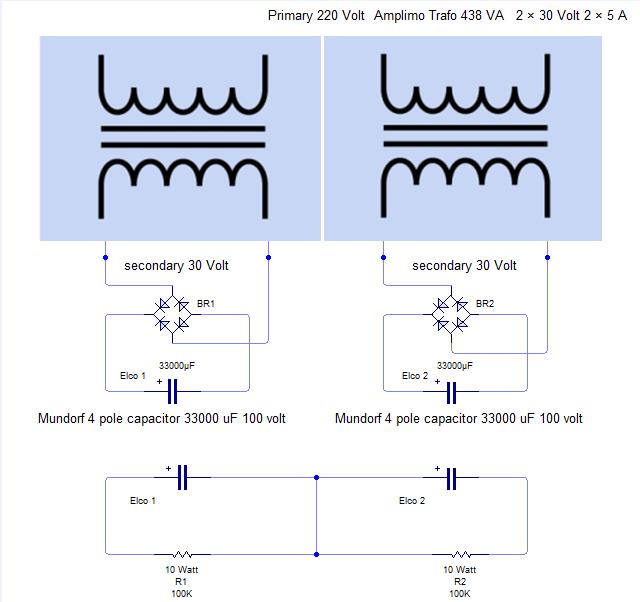

Hier het schema met de Mundorf Elco`s.

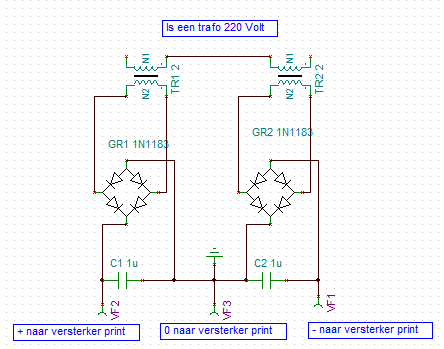

Hier het schema wat mijn idee is.

Zag trouwens dat dit al een keer eerder besproken is, maar de verwijzingen zijn niet meer zichtbaar.

[Ah!buis]

Kan best.Zou wel de doorverbinding tussen de twee niet bij de voeding doen maar bij de versterker.
Waarschijnlijk is er al ergens een verbinding, krijg je een lus en dat heb je liever niet.
Anne

[PimDriessen]

Hoi Anne,
Dus het idee om de twee elco`s met een stripje roodkoper met elkaar te verbinden is dus niet wenselijk, had nog wat restjes liggen.
Maar hoe bedoel jij dan wel bij de versterker?.

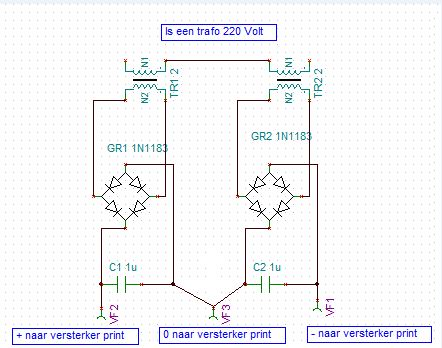

Zoiets?.
Groet,
Pim


[Ah!buis]

De voeding moet niet geaard, dat doet de versterker (bij de LS of op één punt danwel bij de ingang).En de randaarde aan het chassis (evt via een paar diodes).
Anne

[PimDriessen]

Hoi Anne,
Nu begrijp ik wat je bedoeld, dat komt door die simulatie software, daar vind je alleen maar aard symbolen.
Dit is duidelijk.
Groet,
Pim
