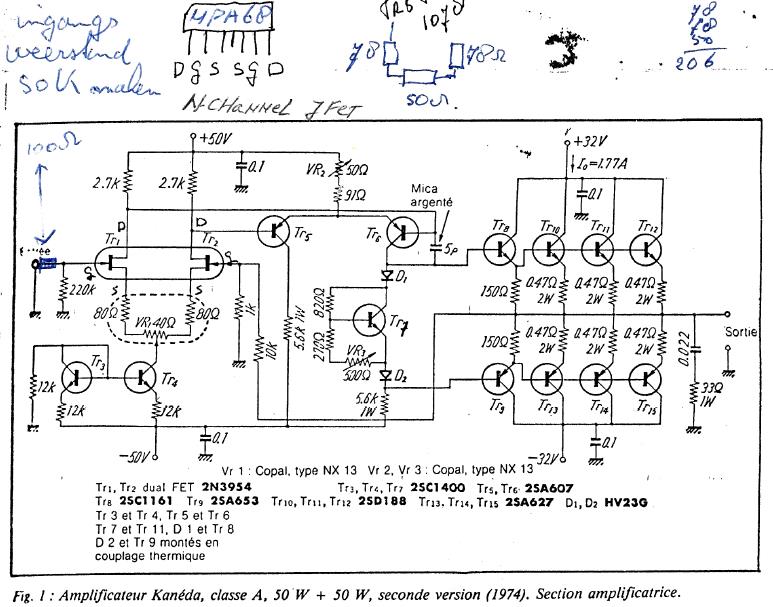

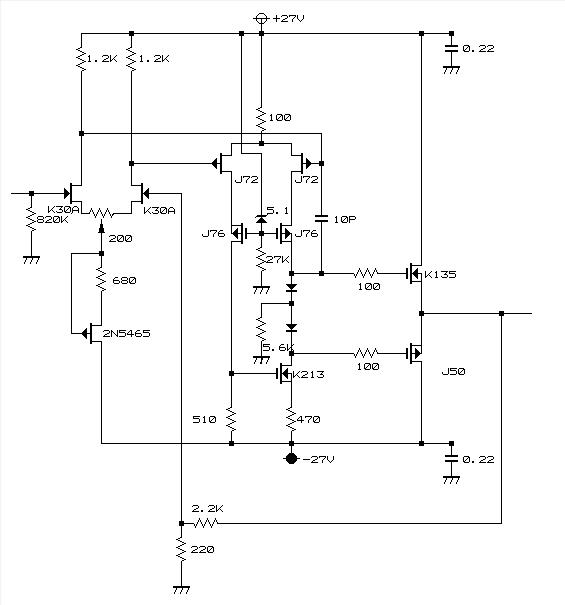

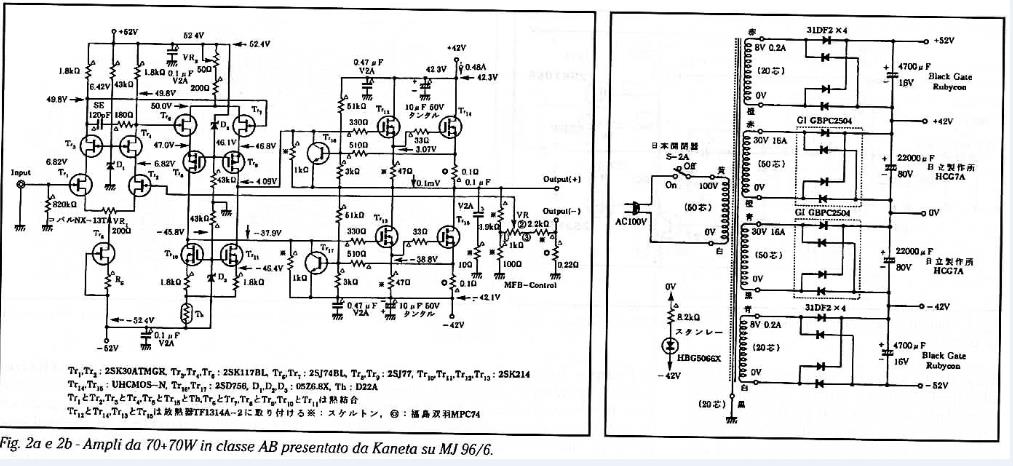

De type nummers van het eerste schema komen uit Tina, kon geen type`s vinden die op het originele schema staan.Ah!buis schreef:Bij T4 en T5 staat de "D" aan de verkeerde kant.
T7 staat helemaal omgekeerd, ook op het origineel.
Normaal zou je voor T3 een N-fet gebruiken, hebben minder speling dan de getekende P-fet.
Zal wel zijn om voor T4-T5 een gelijk paar uit te zoeken, hou je er (een heleboel) over.
Waar heb je die typenrs. vandaan, niet na gekeken, klopt 't ?
Vind 't maar een raar ontwerp, kom je meer tegen, zo tegen heug en meug overal fet's gebruiken.
Lijkt wel op buizenbouwers die vooral geen transistors willen zien
Anne
Bij zoiets is het wel zo handig te kijken wat (aan redelijke prijs) aangeboden wordt.PimDriessen schreef:De type nummers van het eerste schema komen uit Tina, kon geen type`s vinden die op het originele schema staan.
Groet,
Pim
, je zult er heel wat moeten aanschaffen om een redelijk gelijkend paar te vinden. Mja, van Nmos naar buis gaat nogPjotr schreef:Ik zou dit ding maar lekker verder laten varen. Met buizen of een kopie daarvan heeft het niets van doen en erg doordacht is het ook niet.
maar wat dan met Pmos
Wat moet je daar van zeggenPimDriessen schreef:Hallo Anne,

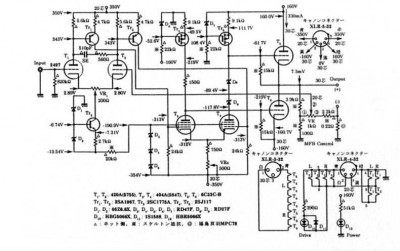

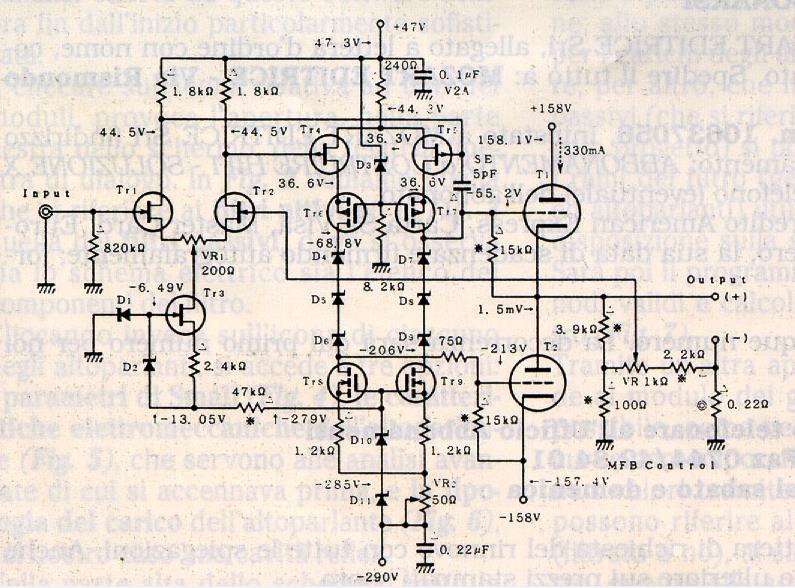

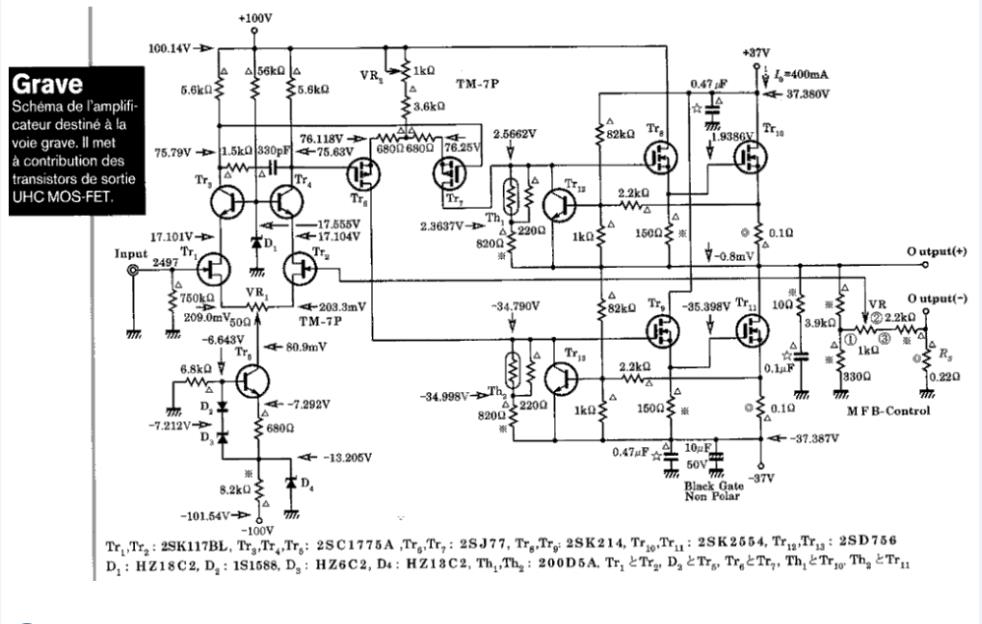

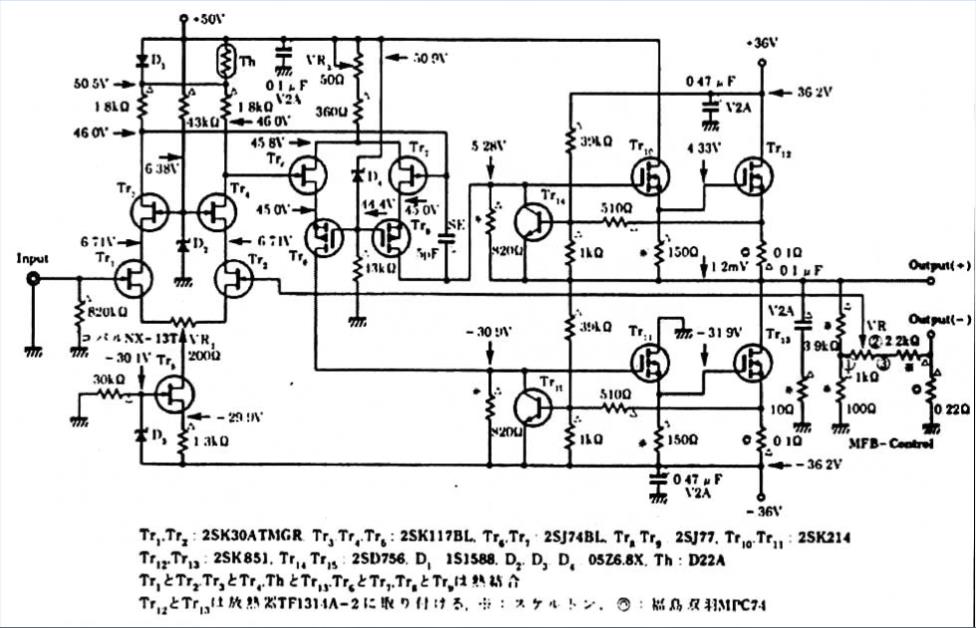

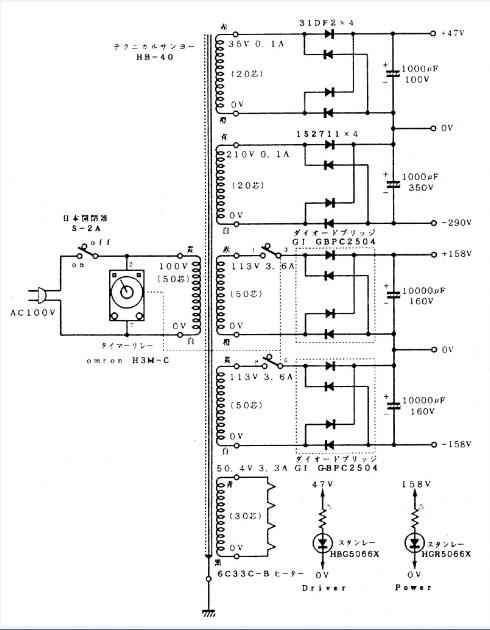

Hier een paar schema`s van Kaneda met buizen, het lijken OTL versterkers, wat vindt je ervan?.
Groet,
Pim
Twee keer 't zelfde, allen wat overbodige buizen eruit.Nu nog de 6C33 (duur !) door mos vervangen, opgeruimt staat ... kaal
) Dit is toch niks bijzonders Anne: Ingangstrap, VAS (met paniek-C), stroombuffer. Handboek soldaatAh!buis schreef:Ziet er eigenlijk best leuk uit.Die scheve sturing valt eigenlijk mee, de eindtrap wordt met stroom aangestuurd (even niet opgelet), is het de spanningsval over de lekweerstand die de sturing geeft.
Wel is dan de zwaai die de spanning voor de aansturing maakt heel ongelijk.
Het aansluiten van een LS op een buizenversterker zonder trafo of C ertussen vind ik wel wat link.
Hoewel daar zijn dan weer bewakingsschakelingen voor.
Die laatste versterker heeft een dubbel j-fet bij de ingang, herinner me niet dat die dingen er toen ('74) al waren (wel de j-fet), werden er twee tegen elkaar geplakt.
Anne
(lijk toegevoegd
't Is dat me eerst die stroom was ontgaan, wel schema's tegengekomen die de seriebalans met spanning aansturen zonder verschil onder/boven.Pjotr schreef:Dit is toch niks bijzonders Anne: Ingangstrap, VAS (met paniek-C), stroombuffer. Handboek soldaat
Ik heb dat boek als PDF, zal wel kijken of ik het naar Pim kan mailen.Pjotr schreef:
Pim, wat zoek je eigenlijk? Koop gewoon het boek van Self: "Audio Power Amplifier Design Handbook"
Die VAS zit hier ook raar met dat weerstandje naar de min. Normaliter zit daar een stroomspiegel (aan de collector van Tr5). Tja, stroomsturing? De uitgangsimpedantie van de VAS is erg hoog, dat is idd stoom daar die daar dominant is en de uitgangstransistoren aanstuurt. Maar die stroom moet wel dermate groot zijn dat de eindtorren de uitgangszwaai kunnen maken onder de verwachten belastingen. De spanningsval over Tr5 en Tr6 beperkt ook nog nog eens de positieve uitsturing.Ah!buis schreef:'t Is dat me eerst die stroom was ontgaan, wel schema's tegengekomen die de seriebalans met spanning aansturen zonder verschil onder/boven.Pjotr schreef:Dit is toch niks bijzonders Anne: Ingangstrap, VAS (met paniek-C), stroombuffer. Handboek soldaat
Maar het blijft met stroom ook scheef, de aansturing van de bovenste trap heeft meer last van capaciteiten door de (veel) grotere spanningszwaai.
Anne
Hoi Ray,ray5150 schreef:Ik heb dat boek als PDF, zal wel kijken of ik het naar Pim kan mailen.Pjotr schreef:
Pim, wat zoek je eigenlijk? Koop gewoon het boek van Self: "Audio Power Amplifier Design Handbook"
