Wat wijzigingen aan een Dynavox TC-750 phono pre

[j_man]

Voor de set in de huiskamer bovengenoemde phono pre gekocht. Hoeft allemaal niet te high-endig, toch kan ik het niet laten om wat te tweaken. Standaard klinkt hij trouwens al uitstekend, er is alleen nog wel een restbrommetje aanwezig. Schema onderaan deze post, gevonden op een Duitse site (met dank aan de maker ervan). Klopt voor zover ik kan zien, behalve R31 van 120 Ohm, die zit er bij mij niet in. Ik denk dat hij de kleurcodering verkeerd om gelezen heeft en dat dit de 10k weerstand is voor de LED die nu dus dubbel in het schema zit.

Ik was het volgende van plan:
- Elco's voor filteren van voedingsspanning vergroten naar 1000 uF, Panasonic FM. Vraag hierbij: loop ik dan geen risico dat door hogere/langere piek van de inschakelstroom bijvoorbeeld het spoeltje L1 doorbrandt? Evt NTC van 10 Ohm oid opnemen?
- Vervangen load-condensators door lagere waarde; 220pF is wat hoog voor mijn element.
- Vervangen elco's aan ingang en uitgang in de signaalweg door bijvoorbeeld Silmic II's. Vraag: is 47uF niet een heel hoge waarde voor een ingangs-elco?
- vervangen van de (keramische) condensatoren in het RIAA netwerk (C14, C15) door styroflex/pp types.
- weerstand R3: heeft die een functie? Hoogfrequent-storingen tegenhouden oid? Er zijn mensen die hem eruit hebben gesloopt met het argument dat hij alleen maar ruis toevoegt.
- elco's van 100uF en 4u7 (C17) naar aarde: heeft het nog zin om die te vervangen door betere types (lage esr) of maakt dat op die posities niks uit?
- C18 33p: is een keramische. Is dat prima op die positie, of zou ik die ook beter door een ander type kunnen vervangen?

Dank alvast voor de antwoorden!

[ds23man]

Ik zou daar niet teveel tijd en geld in steken, is wel een heel simplistisch ding.

[Henkjan]

klinkt prima anders (voor t geld dan), stuk beter dan wat er standaard in een geïntegreerde amp zit

[Ah!buis]

Een paar ideetjes
Anne

[AatV]

Als de keramische condensatoren van het type NP0/G0G zijn valt er bij vervangingen door styroflexen weinig tot geen verbetering te verwachten.
Al het XR7 of gelijksoortige typen zijn zou ik ze inderdaad vervangen.
Eveneens; als de elco's van goede kwaliteit zijn, (bijv. Panasonic) is er weinig tot geen verbetering te verwachten bij vervanging door silmic's.

groet,
Aat

[ds23man]

[Henkjan]

[ray5150]

Zozo, niet eens een opamp IC.

[Henkjan]

wat gebruik je als voeding? de meegeleverde muurwrat?

Een paar ideetjes
Anne

leg eens uit wat die doen?

[ds23man]

Denk dat de enige verbetering wat nuttig is, een spanningsregelaar inbouwen.

[Henkjan]

Denk dat de enige verbetering wat nuttig is, een spanningsregelaar inbouwen.

weet niet wat die muurwrat al doet, die mag iemand anders open schroeven

[Ah!buis]

wat gebruik je als voeding? de meegeleverde muurwrat?

Een paar ideetjes
Anne

leg eens uit wat die doen?

Zo'n dikke C aan het begin hoeft niet en die aan de emitter mag best wat dikker, dus verwisselen bijv.
Die paar serieweerstanden hebben geen zin.Om te stabiliseren heb je extra spanning nodig (verlies over de regelaar), heb daarom een transistor ipv een van de weerstanden in het voedingsdeel getekend.Geeft ong. zelfde spanningsverlies maar veel meer brom/storing onderdrukking.
Verder de tegenkoppeling iets verderop aansluiten (aan emittervolger met zelfde signaalniveau) geeft minder belasting aan de collector, grotere lusversterking -> minder vervorming.
Anne

[j_man]

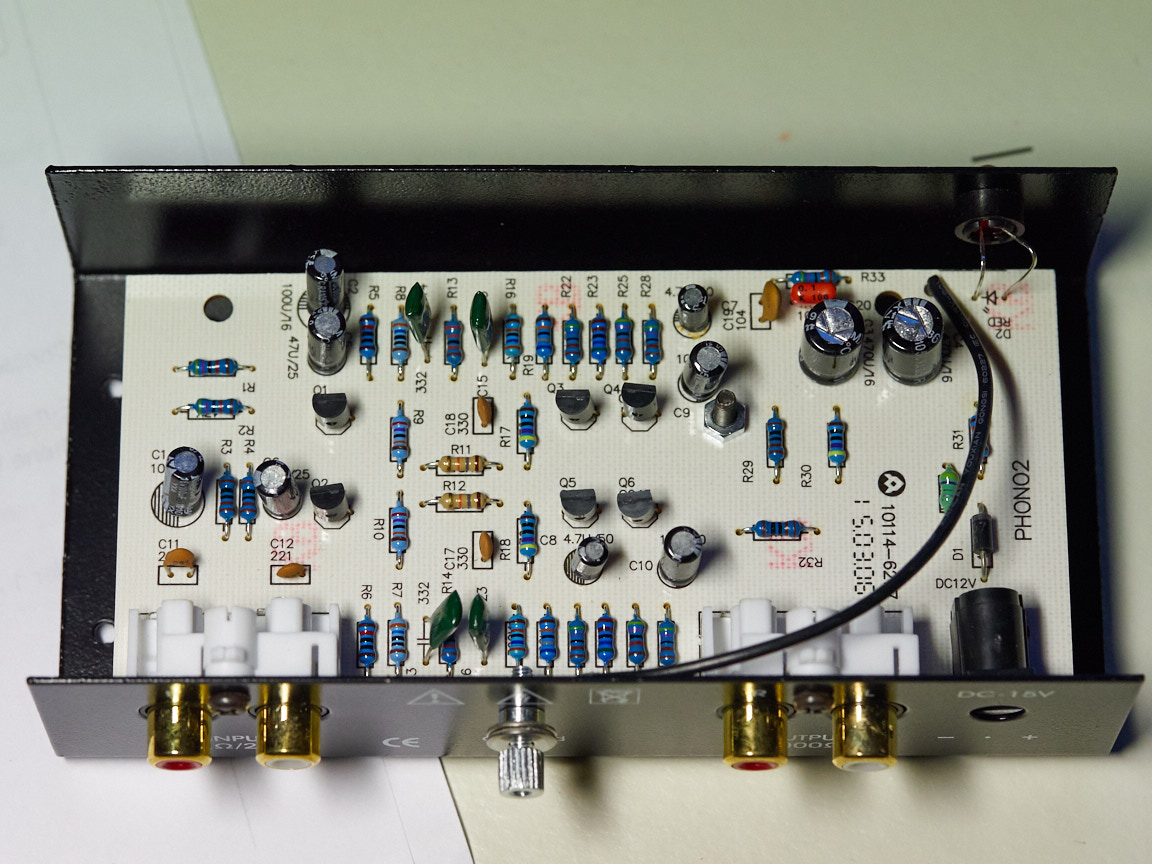

De mijne ziet er praktisch gelijk uit (R11 en R12 om vreemde reden koolstof?). De groene C's zijn die uit de RIAA-sectie. Geen idee of dat type NP0/G0G is. Elco's zijn Rubycon YXA, een standaardtype.

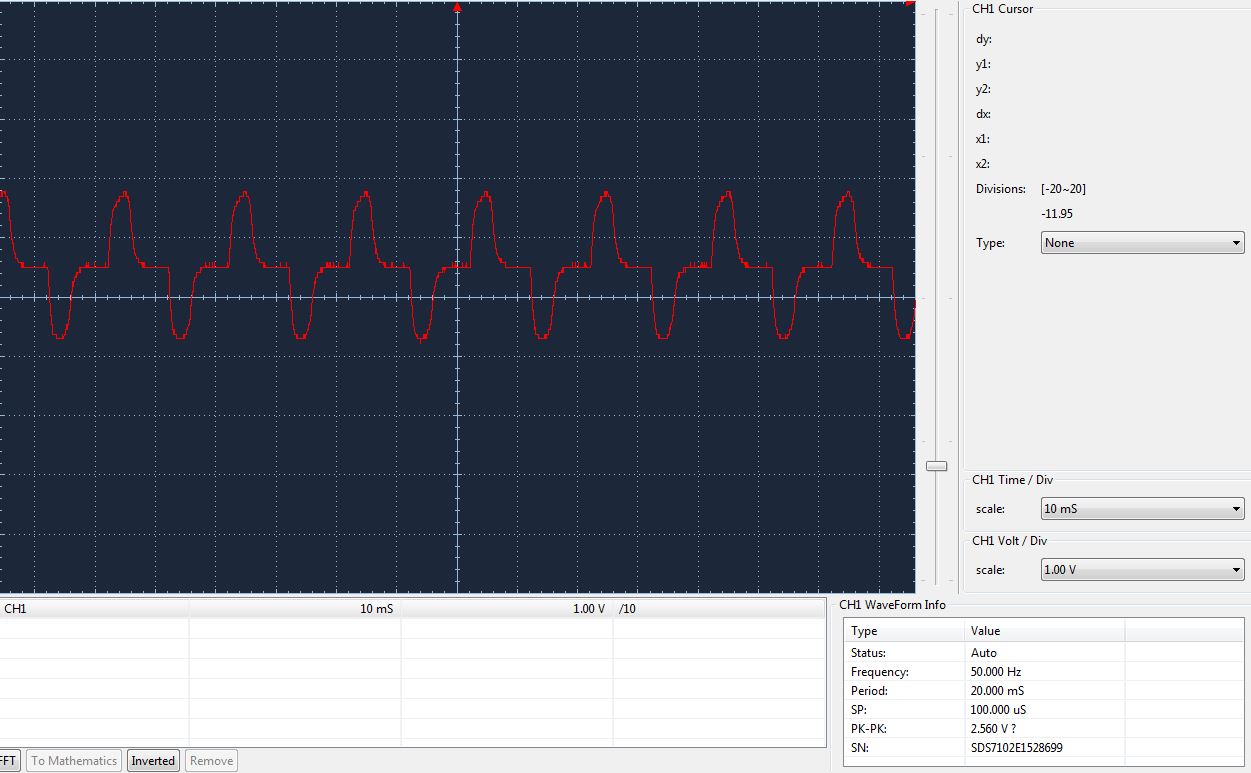

Als voeding gebruik ik vooralsnog het meegeleverde stekkervoedinkje. Beeld op de scoop (gemeten na R30, tussen de 2 elco's dus):

Misschien wel een idee om een 7812 in te bouwen (gaat netaan? Ik meet iets van 14,1V achter de diode (14,8 ervoor)). Diode kan er ook wel uit neem ik aan (moet je alleen niet meer de spanning verkeerdom aansluiten...). Of anders het idee van Anne.

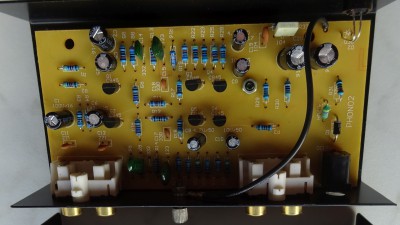

Mijn TC-750:

[ds23man]

Geen wonder dat je brom hebt..... Klei er maar een 7812 in. Die groene C's is niets mis mee, nette polyesters.

[Henkjan]

Geen wonder dat je brom hebt..... .

leg eens uit. ik heb totaal geen brom

[ds23man]

Dan zal jij wel een betere muurwrat hebben.

[j_man]

Nou ja, dat scoop-beeld toont 2,5V p-p aan 50Hz restant, niet bepaald een nette gestabiliseerde spanning

[ray5150]

Denk dat de enige verbetering wat nuttig is, een spanningsregelaar inbouwen.

weet niet wat die muurwrat al doet, die mag iemand anders open schroeven

Niks, want er zit een enkelfazige gelijkrichter en een RC filter links boven.
Zo te zien komt er AC binnen.
Ik zou er een 317 met CRCRC afflakking in fröbelen, weet alleen niet of dat in het kastje gaat passen.

[Henkjan]

15V DC komt er uit volgens de stikker die er op staat

[j_man]

ja, 15V DC met een dikke rimpel

Wat ik niet helemaal begrijp aan het beeld op mijn scoop: dat ziet er precies hetzelfde uit of ik nou direct achter de diode meet of na de elco's. Zaten die elco's er niet in voor afvlakking en zou die rimpel dan niet kleiner moeten zijn?

Een LM2937 van TI lijkt een prima regulator hiervoor. Low dropout, dus geen probleem met maar 2V verschil.

[Ah!buis]

ja, 15V DC met een dikke rimpel

Wat ik niet helemaal begrijp aan het beeld op mijn scoop: dat ziet er precies hetzelfde uit of ik nou direct achter de diode meet of na de elco's. Zaten die elco's er niet in voor afvlakking en zou die rimpel dan niet kleiner moeten zijn?

Of je meet verkeerd of de elco's zijn wijlen.

Een LM2937 van TI lijkt een prima regulator hiervoor. Low dropout, dus geen probleem met maar 2V verschil.

Of je koopt zo'n voeding als Henkjan gebruikt, die zegt geen brom te hebben.
En die diode zit er in omdat sommige handige lui de voeding wel's verkeerdom dom willen aansluiten
Anne

[ray5150]

En die diode zit er in omdat sommige handige lui de voeding wel's verkeerdom dom willen aansluiten.

Maarre, dan zit de diode toch met de Anode aan de GND en de Cathode aan de +, en niet in serie van de voedingslijn.
Of ben ik nu zo gek ?

[Barry2001]

Stroomkring, diode spert bij verkeerd om aansluiten. Heel vaak zie je deze methode idd niet, omdat je direkt al 0.6V weggooit over de diode.

[Ah!buis]

En die diode zit er in omdat sommige handige lui de voeding wel's verkeerdom dom willen aansluiten.

Maarre, dan zit de diode toch met de Anode aan de GND en de Cathode aan de +, en niet in serie van de voedingslijn.
Of ben ik nu zo gek ?

Werd (wordt ?) wel gedaan in autoradio's enz.Veel stroom, liever geen spanning verliezen, dan is een seriediode niet welkom.Maar als 't mis gaat, zekering door, waarschijnlijk diode kortsluiting en mogelijk verbrande printsporen.
Dit ding gebruikt weinig en een goeie halve volt eraf ook niet erg.En verkeerd aansluiten, doet ie 't gewoon niet, niks kapot.
Anne

[j_man]

Of je meet verkeerd of de elco's zijn wijlen.
Anne

Gezien mijn ervaring met de scoop sluit ik verkeerd meten niet uit
