Ultra lineaire balansversterker met single-ended uitgangstrafo

[Piet1950]

Vervallen

[Pjotr]

Leuk Piet! Het is dat je de trafo's al hebt maar is een SE trafo als balanstrafo niet een beetje inefficiënt en ver van optimum? Zo'n trafo is ontworpen op een flinke DC stroom en heeft derhalve een flinke luchtpleet --> grote speidingszelfinductie en hogere koperweerstand.

[Ah!buis]

Ja, mooi bezig geweest .Hergebruik maakt 't niet zo duur maar lastig voor nabouwers.
Hoewel met die ijzerverslaving (hoeveel kg zit er nu weer in ? ) zal dat niet zo vlug gebeuren denk ik.
15H bij 1k7 gaat wel maar 3k4 maakt 't er niet beter op.Als de luchtspleet er is door een verkort middenbeen is er niet veel aan te doen, maar als het een vulling is tussen de E en I misschien wel.
De ECC82 gaat het daar wel moeilijk krijgen .Kathode zwaait ±60volt rond 160volt.Onderin, bij 100volt wil het schermrooster wel bij de 40mA hebben, trekt die 82 niet ( ook niet met Vak van 220volt).Met een ECC99 zou het kunnen.
Wat heb je aan M1 ? Als één buis dubbel trekt en de ander niks meet 't ook goed.
En hoezo 120pF (Miller) op de ingang ?
Nu nog de voeding 's dichterbij bekijken, ziet er eigenaardig uit
Anne

[Piet1950]

Vervallen

[Pjotr]

De spreidingszelfinductie is niet afhankelijk van het ijzer en/of de luchtspleet in de trafo, maar van de geometrische opbouw van de wikkelingen t.o.v. elkaar. Verder valt de koperweerstand wel mee. Deze is 170 Ohm tussen de uiteinden van de primaire wikkeling. Bij een Amroh U70BN is dit 180 Ohm. Dat is een balanstrafo voor 25 tot 45 Watt, en dus vergelijkbaar.

Lijkt er op dat die Amroh niet zo best is dan. Met een luchtspleet is die spreidingszelfinductie gewoon veel lastiger laag te houden dan zonder. Verder heb je voor een bepaalde laagweergave een hoeveelheid zelfinductie nodig bij een gegeven anode impedantie. Hoe je het wendt of keert, daar heb je nou eenmaal meer koperdraad voor nodig met luchtspleet dan zonder.

Het doet er niet zo heel veel toe, ben wel benieuwd wat je er uiteindelijk mee bereiken kunt.

[Ah!buis]

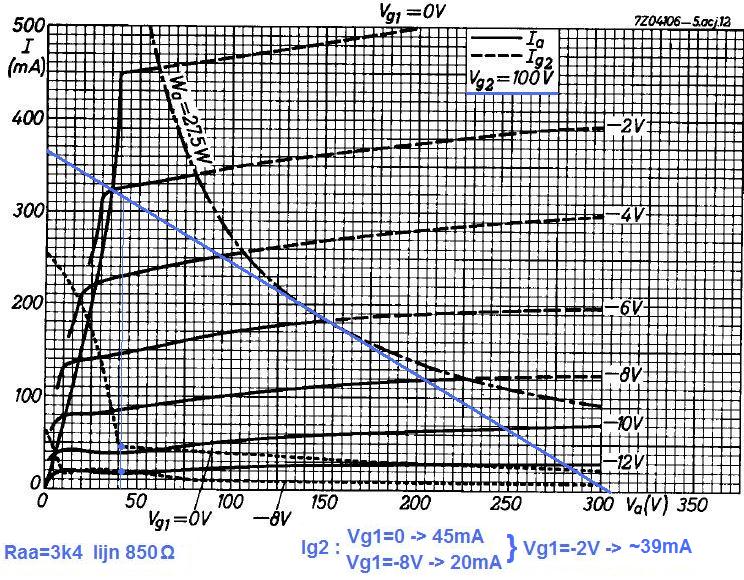

bij 100volt wil het schermrooster wel bij de 40mA hebben, trekt die 82 niet

Bij 30W uitgangsvermogen trekt het schermrooster ongeveer 10mA (gemiddeld). De piekstroom is dan 15 tot 16 mA. En dat kan de ECC82 goed leveren.

Valt in de praktijk misschien wel mee maar zo kom ik redelijk hoog uit.

Is met Vg2=100volt, toestand bij max stroom door de buis.

Wat heb je aan M1 ? Als één buis dubbel trekt en de ander niks meet 't ook goed.

Dat klopt. Maar een afregelpunt is bedoeld om goede buizen af te regelen, en niet om slechte buizen de detecteren.

Maar als er onverhoopt een slechte in zit merk je dat aan dat meetpunt ook niet
Anne

[Ah!buis]

Wat is 't kalm op de "Versterkers" afdeling.'Sinds donderdag alleen gisteren en dan niet eens over zelfbouw
Wat leven in de brouwerij, een strip

Anne

[AatV]

Briljant Anne!

Kommentar ohne Wörter...

groet,
Aat

[Pjotr]

Dacht eigenlijk dat Anne aan een buizenscheurkalender was begonnen

[AatV]

Dacht eigenlijk dat Anne aan een buizenscheurkalender was begonnen

Das nog niet zo'n slecht idee!

groet,
Aat

[ds23man]

Denk dat de markt nogal beperkt is.......

[Ah!buis]

Dacht eigenlijk dat Anne aan een buizenscheurkalender was begonnen

Das nog niet zo'n slecht idee!

groet,
Aat

Zoiets als "Bescheurbuis van de dag" ?
Anne

[Piet1950]

Bij gebrek aan zinvol commentaar is deze bijdrage vervallen.

[Henkjan]

??? nou kan ik het niet technisch inhoudelijk beoordelen maar afgezien van de knipoog door het stripverhaal was er toch prima zinvol commentaar gekomen ???

[Ah!buis]

Kan dat "gebrek aan zinvol" ook niet helemaal plaatsen.
Om 't wat op te vrolijken een wat buitenissige vorm gegeven, maar geeft wel aan wat mij niet duidelijk (serie resonantie? kring, 4k7 naar massa, extra 40µ ertussen, ...) is en een vereenvoudiging van wat me een nogal "over de top" voeding lijkt.
Anne
