41Hz AMP6 met HK-DAC en 6N3 buizenbuffer voor bij de PC

[Henkjan]

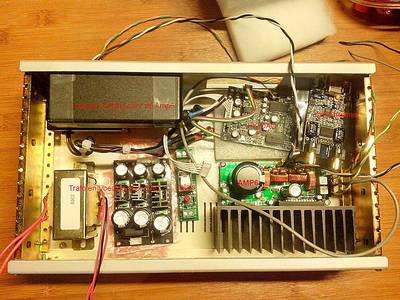

Gisteren maar eens gestart met het afmaken van de ex-Hopsa AMP6, die Loek voor me gesoldeerd heeft. De gedachte was eerst om het een zo simpel mogelijk ding te laten zijn (de versterker in een houten kastje en klaar), maar toen ik eens in mijn hoarders opslag de schuur rondkeek, kwam daar nog wat spul boven waardoor het plan wat veranderde: een net kastje (Paul zal het herkennen) en een HK-DAC incl voeding bijvoorbeeld om het helemaal tot PC amp te maken, heb ik er maar een miniStreamer bij gepakt, zodat deze met USB op elke PC of Mac te gebruiken is, en ik had ook nog een 5V relais printje waarmee t hele ding aan/uit schakelt met de USB (moet nog wel even zien waar ik dat van aftap). En het past ook nog allemaal in het kastje:

er moet nog wel ergens een printje om 5V naar de miniStreamer toe te krijgen tussen, en een stemmetje in mn hoofd heeft t over een buffer tussen de DAC en de AMP6.....

[Henkjan]

dat moet er toch wel bij passen toch? 113MM x 65MM


(en een 1A 12V AC trafo-tje)

[toetertje]

Oei Das een leuk voorversterkertje, zoiets wil ik ook nog opsnorren.

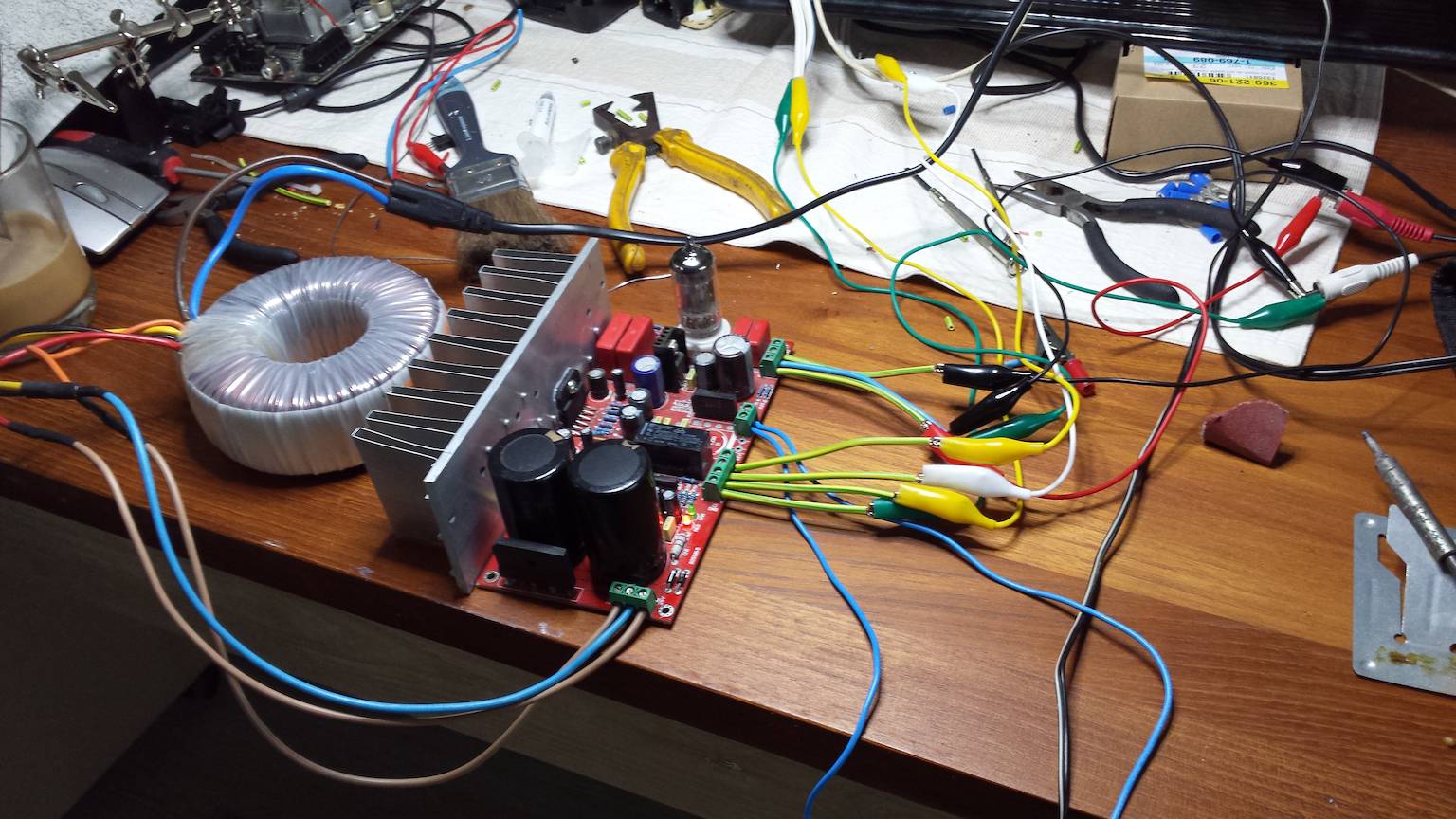

Ik ben zelf met deze bezig.

[Henkjan]

Oei Das een leuk voorversterkertje, zoiets wil ik ook nog opsnorren..

€17½ op ebay

[toetertje]

Oeps, wat onhandig, nu heb ik per ongeluk op nu kopen gedrukt.

[John P]

....Ik ben zelf met deze bezig.

Dat is een leuk printje, check mijn post even over de Gnd aansluiting en brom.

[toetertje]

ik heb gelukkig nog geen brom kunnen ontdekken.
Het is inderdaad een heel erg lekker printje.
ik ben flink geschrokken van het geluid wat hieruit komt.
Ik vind het persoonlijk lekkerder klinken dan de veel
te dure versterkers die ik al had. De opties van het bruggen
ga ik nog even nakijken. dat lijkt mij wel interessant.
Niet dat ik zoveel vermogen nodig heb, maar het idee van
monoblokjes staat mij ook wel aan.

[toetertje]

Iemand enig idee of je dit voor versterker bordje voor de koptelefoon kunt gebruiken?

[Henkjan]

Iemand enig idee of je dit voor versterker bordje voor de koptelefoon kunt gebruiken?

je bedoelt dat ding van ebay dat we per ongeluk gekocht hebben? mogelijk wel, zou wel een leuke toevoeging zijn hangt af van hoeveel spanning dat ding kan leveren en wat de impedantie is van de hoofdtelefoon is. misschien dat de buizenguru's er wat van kunnen zeggen?

[toetertje]

Yep, dat perongelukkige bordje. ik kon ook niets over de output vinden.
Zou inderdaad wel een welkome verrassing zijn. Dan wordt ik er nog blijerder van.

[Henkjan]

lijkt me ook wel fijn

op diyaudio kwam ik t (vermoedelijke) schema tegen:

---

[edit] dit is dus niet helemaal correct, zie verderop in dit onderwerp voor t gecontroleerde schema
deze post: http://forum.zelfbouwaudio.nl/viewtopic ... 7#p1877417

[Henkjan]

datasheet van de buis

[sevenup]

lijkt me ook wel fijn

op diyaudio kwam ik t (vermoedelijke) schema tegen:

schema 6N3 buizen buffer.jpg

Het is een buizen buffer, zonder spanningsversterking. Enige vorm van spanningsversterking is wel wenselijk voor hoofdtelefoons. Ook zie ik dat de condensatoren op de uitgangen 1uF zijn. Dit is normaal voor lijnniveau en dient aangesloten te worden op een apparaat (versterker) met bijbehorende ingangsimpedantie (>10K of iets dergelijks). Voor hoofdtelefoons dienen de condensatoren vele malen hoger te zijn.

[ds23man]

Het is dus een Harmonizer om er wat extra 2e harmonische vervorming in te krijgen?

[toetertje]

En is dat eventueel aan te passen, of moet dan het hele schema
op de schop?

[Ah!buis]

En is dat eventueel aan te passen, of moet dan het hele schema
op de schop?

Is toch helemaal de bedoeling er zomaar een oktaafje bij te krijgen
Als je dat niet wil, moet de schakeling niet op de schop maar buitengetrapt
Anne

[toetertje]

Eeuh nee, ik bedoelde eigenlijk, of er een mogelijkheid bestaat hem toch iets
te laten versterken. Harmonisch, klinkt muzikaal dus die moet erin blijven.

Omdat het ergens vorige eeuw is geweest dat ik voor het laatst een schema heb
gelezen, probeer ik aan de hand van dit printje en het schema te kijken of er weer
iets boven komt. Ik heb dan ook 2 vraagjes. Waarom hebben de transistoren boven
aan het schema een ander nummer dan de onderste?
En, die blauwe condensator??? links boven de potmeter vind ik niet terug in het schema.

[sevenup]

Waarom hebben de transistoren boven
aan het schema een ander nummer dan de onderste?

Als je goed kijkt zie je een verschil tussen de bovenste en onderste transistoren. Kijk maar eens goed naar de pijltjes. De bovenste zijn NPN, de onderste PNP.

[Ah!buis]

Ik heb dan ook 2 vraagjes. Waarom hebben de transistoren boven
aan het schema een ander nummer dan de onderste?

Heeft 7up al beantwoord .Is wel een rare keuze.Twee dezelfde transistors goed voor 150V maar een ervan krijgt nog geen 2V voor z'n kiezen

En, die blauwe condensator??? links boven de potmeter vind ik niet terug in het schema.

Is de 1µF aan de uitgang, achter de buis moet er nog een schuilgaan.
Om er wat versterking uit te krijgen moet ie echt op de schop , beter opnieuw beginnen .
Anne

[Henkjan]

Het is dus een Harmonizer om er wat extra 2e harmonische vervorming in te krijgen?

nee, een buffer tussen bron en eindversterker

Om er wat versterking uit te krijgen moet ie echt op de schop , beter opnieuw beginnen .

dan blijftie voor dit project maar zo... (voorlopig dan )

op diyaudio is ook een vrij lang draadje er over, met ook wat aanpassingen. zal zo eens proberen te begrijpen wat ze voorstellen....

[Ah!buis]

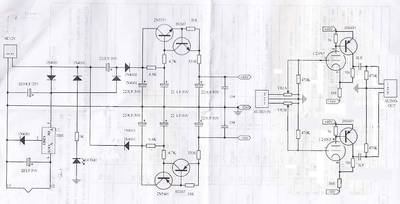

Ook een voorstel voor wie er zich aan wil wagen.Geeft ongeveer 3x.
Anne

[toetertje]

Zoek de verschillen. Dus alleen 2 transistoren vervangen en 2 toevoegen?
Maar 3 x versterking is volgens mij voor de koptelefoon meer dan voldoende.

[Ah!buis]

Zoek de verschillen. Dus alleen 2 transistoren vervangen en 2 toevoegen?
Maar 3 x versterking is volgens mij voor de koptelefoon meer dan voldoende.

Merk ik enige verwarring ? Spanningsversterking 3x dat is niet vermogenversterking, komt veel te weinig fut uit voor een koptelefoon.
En er is wel meer verandert, kijk 's naar de voeding(spanningen).
Anne

[toetertje]

denk ik eens lekker serieus mee te praten,
zit ik er weer helemaal naast.
Maar wat doet dan die spanningsversterking?

[Ah!buis]

denk ik eens lekker serieus mee te praten,
zit ik er weer helemaal naast.
Maar wat doet dan die spanningsversterking?

De spanning wat opkrikken wanneer een bron te weinig geeft voor de aangesloten versterker.
Stel je hebt heb voorversterker voor een PU en daar komt 1/2volt uit maar je versterker heeft ruim een volt nodig om voldoende hard te gaan.Dan zet je er iets tussen wat de spanning wat verhoogt.
Je zou zeggen, zet er een trafo'tje tussen.Kan soms wel maar dan moet de bron voldoende fut hebben om dat optransformeren aan te kunnen.Zo'n tussenversterker vraagt praktisch niks van de bron.
Anne
