Heb een bestaand schema gebruikt: http://www.electricstuff.co.uk/nixcct.pdf
Ja het gaat met een microcontroller eenvoudiger, en ja drivers zoals bv een 74141 gebruiken had het ook wat compacter gemaakt, maar heb een grote zak MPSA42's liggen zodat die ook eens gebruikt worden.....

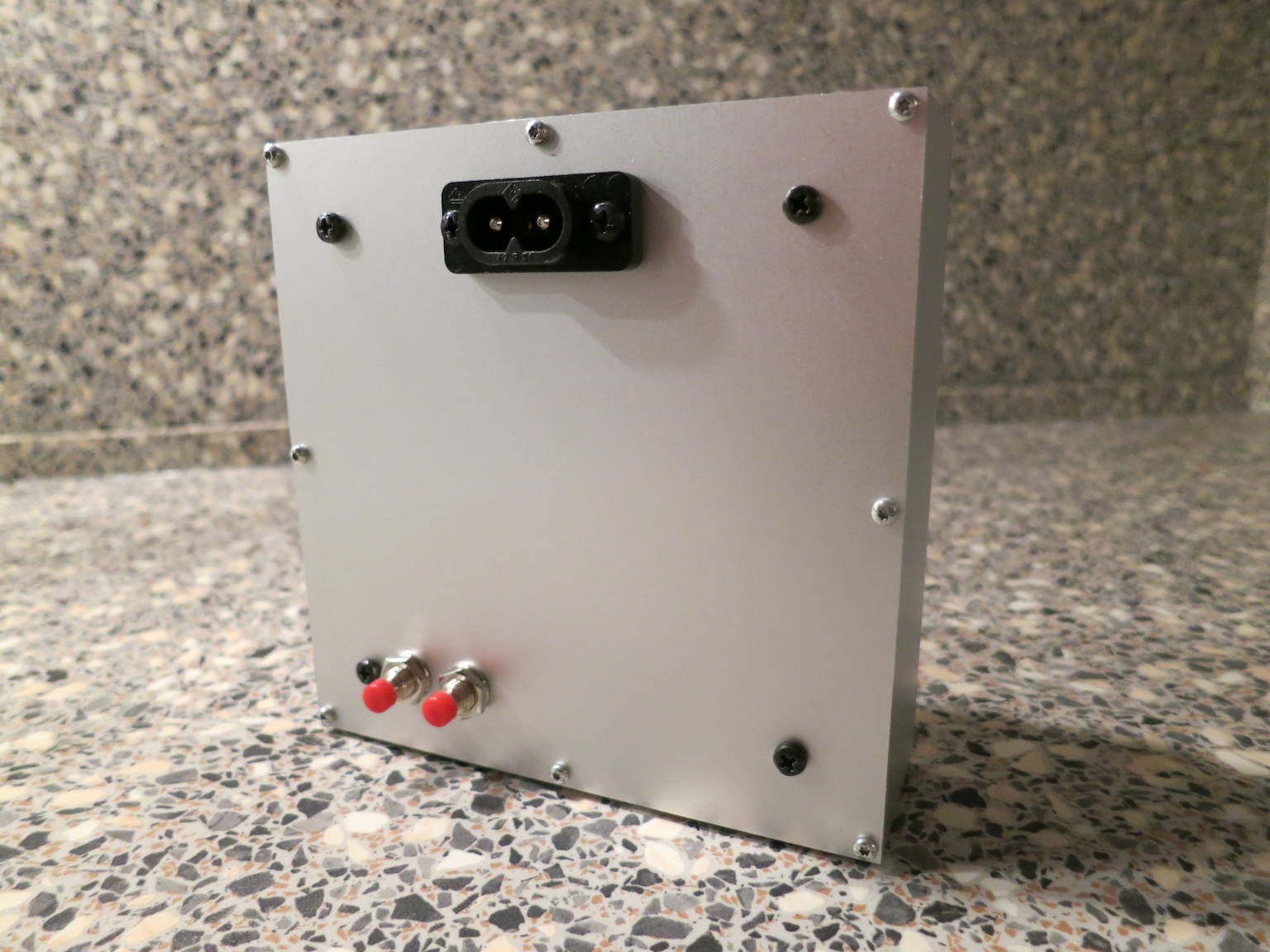

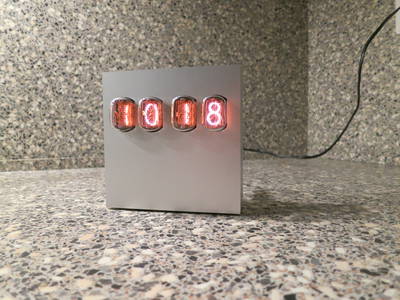

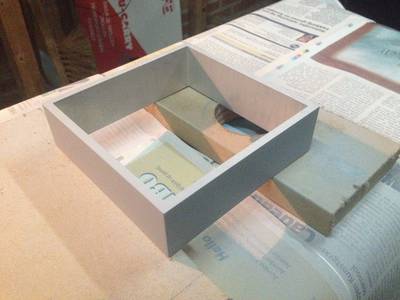

Moet iets worden waar een inscriptie op kan, aan de voorkant. Heb gekozen voor IN-12 nixies direct aan de voorkant die uit de behuizing steken, zodat íe straks rechtop kan staan.

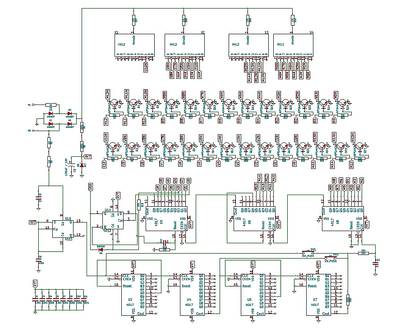

Schema:

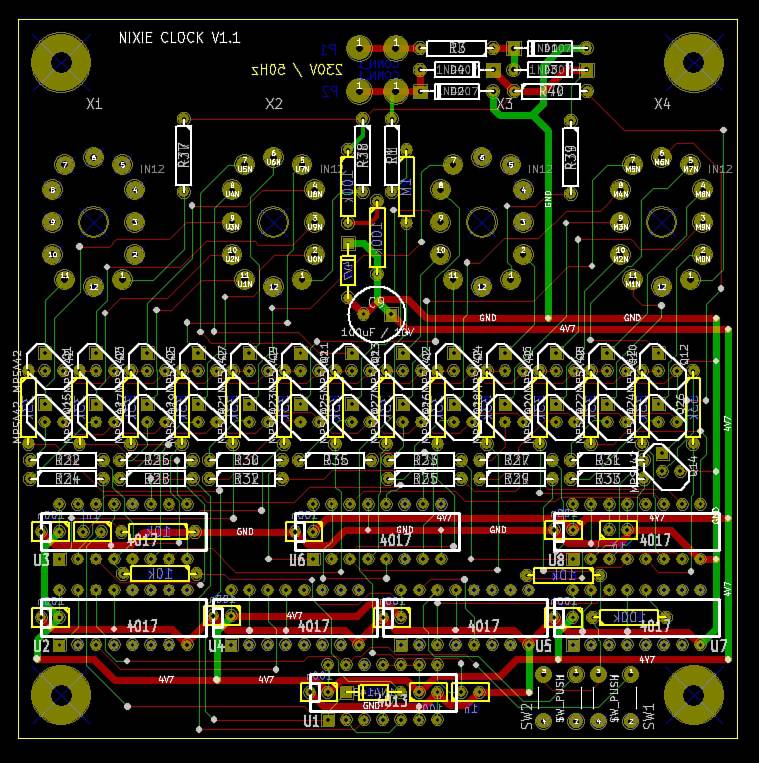

PCB layout:

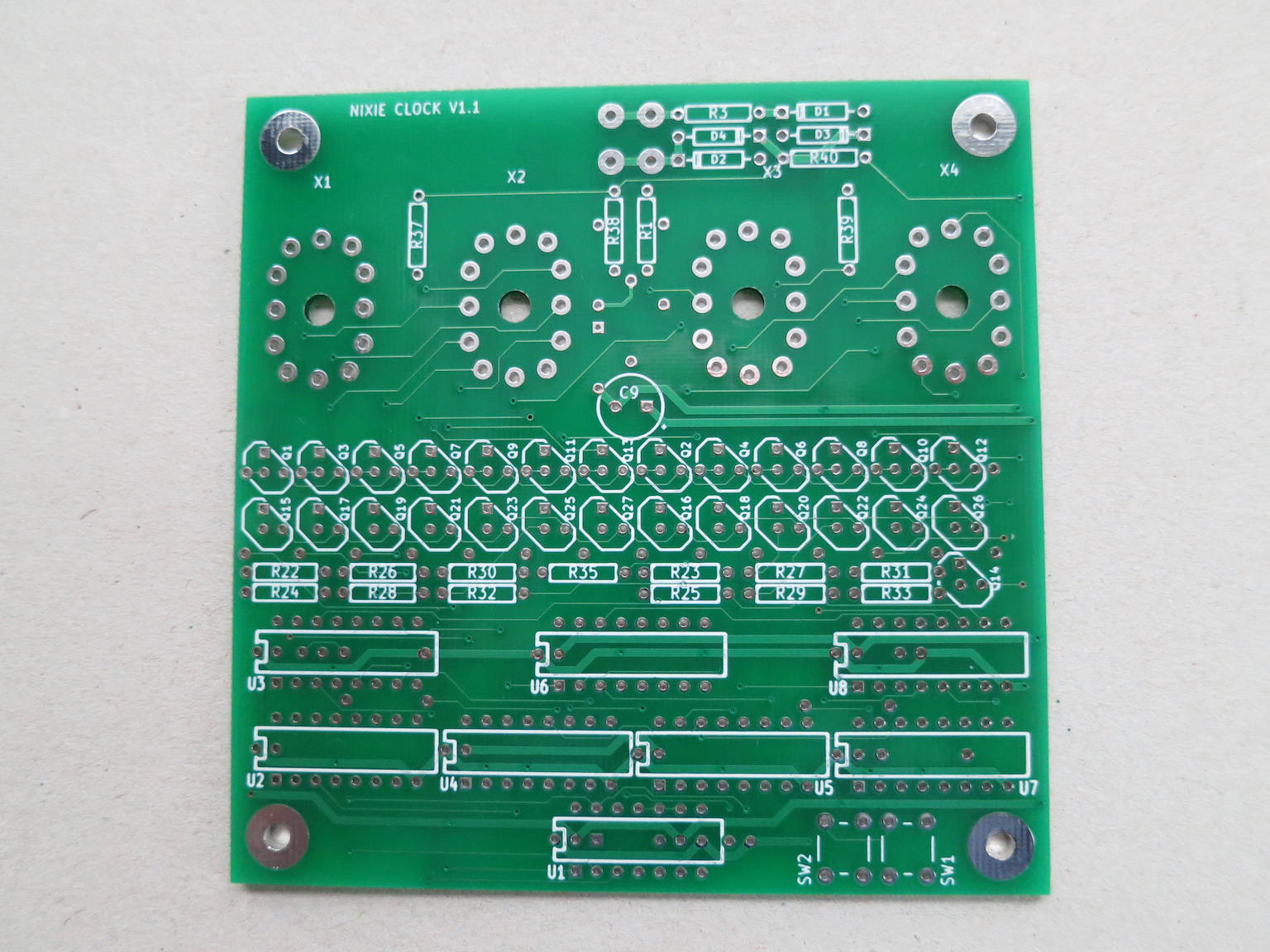

Printjes besteld bij de afhaalchinees:

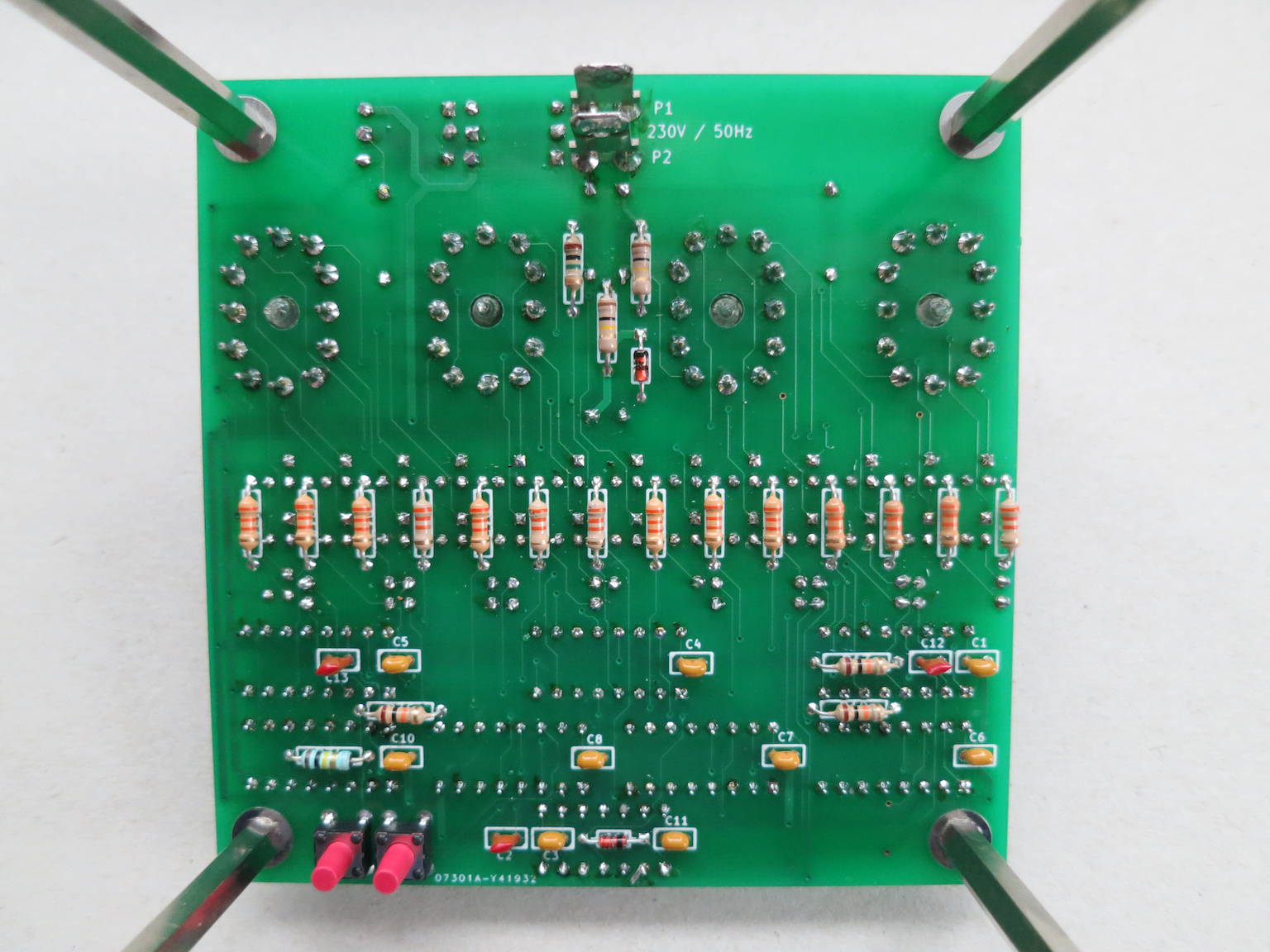

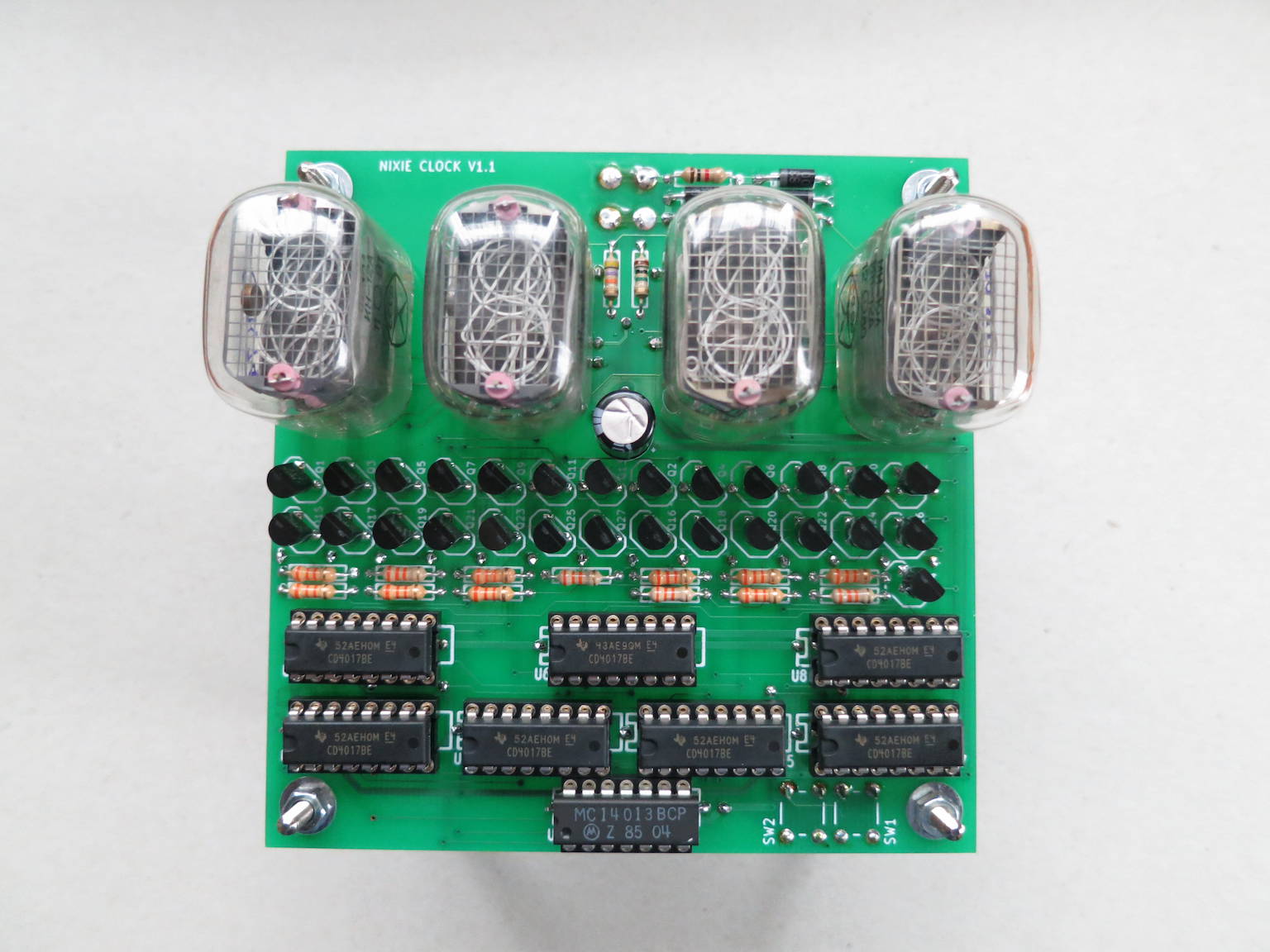

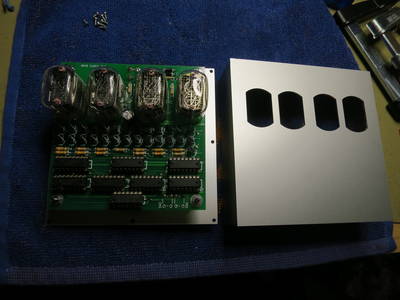

Componentjes erop:

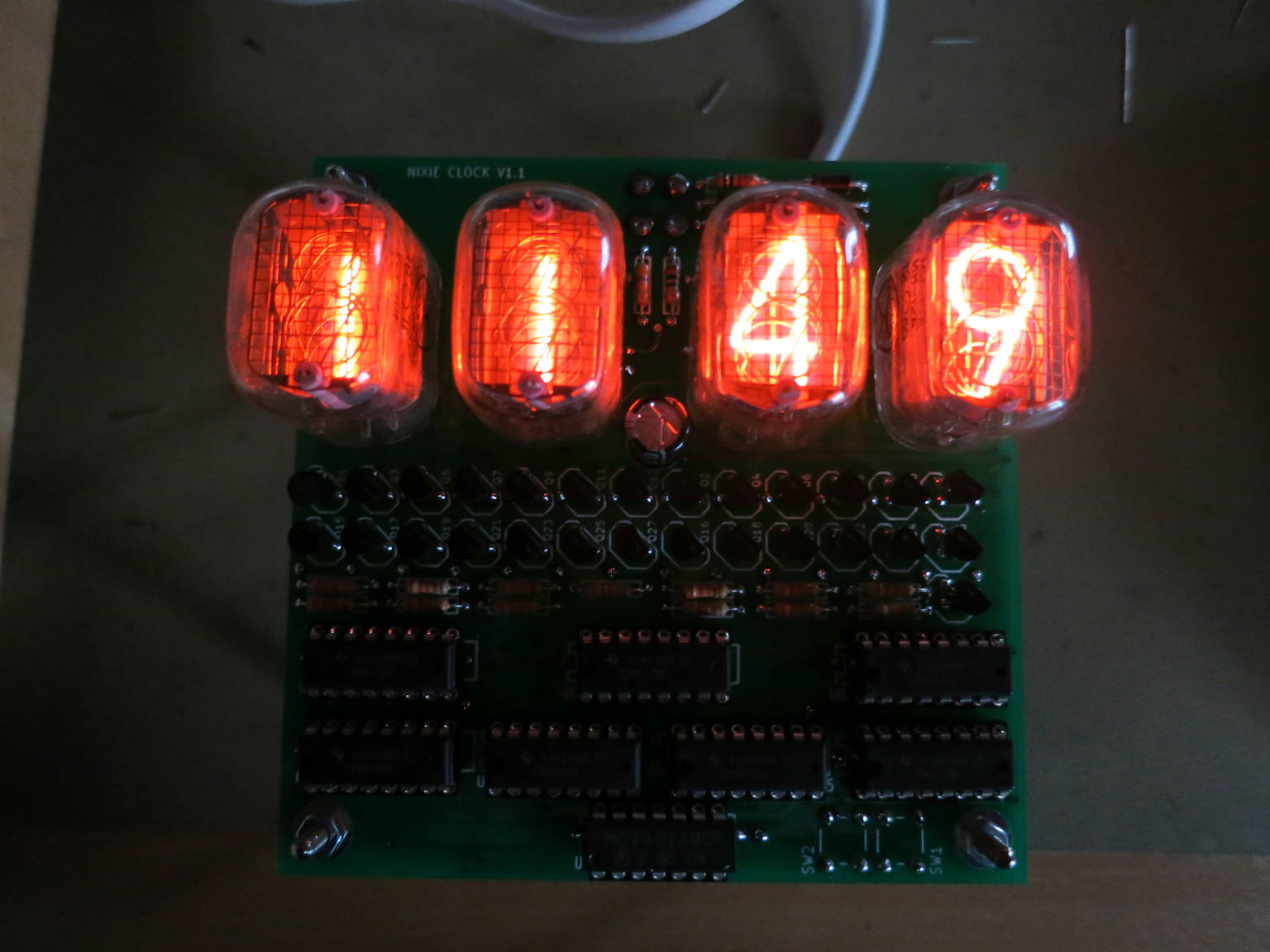

En sap erop. Voor de veiligheid aan de variac, er wordt direct uit het lichtnet gelijkgericht wat 'm zo open bloot op de labtafel een beetje tricky maakt. In de behuizing straks zal het iig goed geisoleerd zijn.
Staat nu een 24 uur aan, zal 'm de komende tijd ook aan laten zien of het op tijd blijft lopen. Een dcf ontvanger is nog optioneel in elk geval, even zien of ik dat op tijd afkrijg.
Edit 01-03-16: (beter leesbaar) schema als pdf toegevoegd .
Edit 29-05-16: BOM toegevoegd.
