Vereiste trafo

[dirklammers]

Hallo allemaal,

ik moet voor een schakeling 12V= hebben bij ca. 500mA. Stabilisatie via standaard 7812. Kan ik een trafo van 12V~/ 1A nemen ? Na gelijkrichting ca. 1,4 X 12 = 16,8V dus op zich voldoende overhead voor de 7812. Maar die 16,8 zakt onder belasting natuurlijk nog wel in.
Liever dus naar trafo van 15V~ ?

Dirk

[Ah!buis]

Met een C na de gelijkrichter van 10.000µF (10mF) zou 't wel gaat denk ik.Anders een LT1085 nemen die heeft minder nodig.Haalt 't vermoedelijk wel met maar 4700µF.
Anne

[ray5150]

Of een LM2940CT-12 pakken, dat is een low-drop versie van de 7812.

http://www.eoo-bv.nl/index.php?_a=viewP ... uctId=7912

LM2940CT-12.pdf

(502.15 KiB) 40 keer gedownload

[Ah!buis]

Of een LM2940CT-12 pakken, dat is een low-drop versie van de 7812.

http://www.eoo-bv.nl/index.php?_a=viewP ... uctId=7912

LM2940CT-12.pdf

Da's idd een stuk voordeliger en makkelijker
Anne

[ray5150]

Dat dacht ik ook. ja.
Is inderdaad een stuk voordeliger dan een LT1085.
Die kan 3 A. aan, maar je hebt maar 0.5 nodig, kan deze op z'n sloffen leveren.

[dirklammers]

Dank voor jullie reacties. Ik kies voor de veilige weg en neem de 15V~ trafo. Een gewone 7812 doet het dan goed en ik stook hooguit wat extra watten op.
Volgens mij kan ik dan ook met een kleine elco toe. 10.000 uF om maximaal 500mA te kunnen leveren voor wat relaisjes lijkt me nu ook wat overdreven
Dirk

[ray5150]

Vergeet dan ook niet een stuk alu aan de 7812 te schroeven...

[Ah!buis]

Dank voor jullie reacties. Ik kies voor de veilige weg en neem de 15V~ trafo. Een gewone 7812 doet het dan goed en ik stook hooguit wat extra watten op.
Volgens mij kan ik dan ook met een kleine elco toe. 10.000 uF om maximaal 500mA te kunnen leveren voor wat relaisjes lijkt me nu ook wat overdreven
Dirk

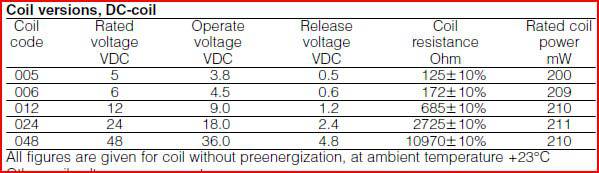

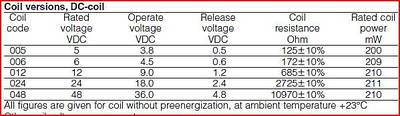

Om 't over overdreven te hebben, waarom gestabiliseerd als je ziet hoe ruim je de spanning kunt kiezen om een relais te laten werken .Neem een Tyco,

als je dan ziet dat een 12V relais al bij 9V werkt, en een overspanning van dezelfde grootte mag, is 12V ± 25%.
12V trafo geeft 15...16V= serieweerstandje om 3V kwijt te raken, klaar.
Anne

[dirklammers]

Terecht punt hoor Anne. Maar op dezelfde voedingsspanning staan ook na wat van die mooie ringleddrukknoppen. Die zouden dus bij het schakelen van alle relais van intensiteit gaan veranderen bij een ongestabiliseerde voeding. Voor die paar dubbeltjes spendeer ik er wel een 7812 aan.

Dirk

[Ah!buis]

Dan zet je de relais met weerstandje ongestabiliseerd en achter de 7812 wat wel moet.Hoef je niet te koelen, of kan de 12V trafo wel.Hoe kleiner de stroom hoe minder het spanningsverlies van de 7812.
Anne

[ray5150]

Met een schema erbij zou het hele "plaatje" wat overzichtelijker zijn...

[Ah!buis]

Met een schema erbij zou het hele "plaatje" wat overzichtelijker zijn...

Ach ja, toch niet veel te doen
Grafiek laat zien dat de spanningval over de stab.IC kleiner wordt als er minder stroom door gaat.
Waarde van de afvlak-C en serieweerstanden afhankelijk van verbruik enz.
Als de C na de IC <10µF hoeft de diode erover niet.
Afvlak-C en IC worden wel verondersteld niet meer dan, pak 'm beet, 5cm uit elkaar zitten, anders bij 't IC nog eentje van 0µ1.
Anne
