Licht afwijkende waardes filteronderdelen een probleem?

[pnierop]

Ik ben van plan om een setje Eton S7 te gaan bouwen.
Zie het ontwerp in de PDF.

Dit ontwerp is van Eton en wordt door Madisound in de US als compleet pakket geleverd inclusief filter. Gezien de hoge verzendkosten (€ 100) wil ik de onderdelen in Nederland/Duitsland bestellen. Ook wil ik het filter zelf in elkaar zetten.

Het probleem waar ik nu tegen aanloop is dat de waardes van sommige filter onderdelen in Europa niet gangbaar zijn. Mijn vraag is nu of het gebruik van licht afwijkende waardes in het filter (hoorbare) problemen op gaat leveren.

Het gaat om de condensator van 35uF. Alternatief is 10+10+15uF of 33+2.2uF. Omdat dit in het woofer gedeelte zit verwacht ik hier niet echt een probleem.

En om de spoel van 0,67mH 20AWG. De enige spoel met een waarde van0,67mH is de Jantzen 0,670 mH cross foil coil 16AWG . Alternatief is een 0,68mH 0.71mm.

Een 20W 6.8ohm weerstand ipv een 25W 6.8ohm weerstand lijkt me ook niet zo'n heel groot probleem.

De grootste afwijking is dus de 0,67mH spoel. Zou dit een groot probleem opleveren?

Vast bedankt voor jullie hulp.

Eton S7 Bookshelf.pdf

Eton S7

(400.07 KiB) 187 keer gedownload

[dre]

Mooi project!

Bij Rumoh kun je de spoel bestellen die je zoekt,tevens kunnen ze bij meerdere zaken er een voor je afwikkelen.
Misschien is er zelf wel iemand hier die dat voor je wil doen.

[pnierop]

Bedankt voor je tip maar ik zie bij Rumoh ook geen spoelen met een waarde van 0,67mH.
Is het trouwens niet mogelijk om net als bij condensatoren twee spoelen te combineren om op de juiste waarde te komen?
Dus 60+7mH of 56+11mH?

[pappaleo]

Die afwijking tussen 0,67mH en 0,68mH is zo klein (nog geen 1,5%) dat dat binnen de normale tolerantie van een spoel valt. Gewoon 0,68mH er in zetten dus. Dat ga je niet horen.

[dre]

Bedankt voor je tip maar ik zie bij Rumoh ook geen spoelen met een waarde van 0,67mH.
Is het trouwens niet mogelijk om net als bij condensatoren twee spoelen te combineren om op de juiste waarde te komen?
Dus 60+7mH of 56+11mH?

Even een berichtje sturen.

Maar zoals Leo zegt kan het wel met o.68mH,maar als je het niet wil.....

[Walt]

0.67mH en 0.68mH maakt praktisch echt geen verschil, alleen de toleranties van de fabricage zijn al groter dan het minieme verschil in waarde.

Ook kan je de 35uF zonder problemen vervangen door de standaard waarde van 33uF. Maar eventueel parallel zetten kan met condensators ook makkelijk inderdaad.

Groetjes Walter

[pnierop]

Bedankt voor jullie hulp!
Ik ga er dan gewoon een 0,68mH in zetten.
Ik neem dan ook aan dat er niet echt hoorbaar verschil zal zitten in een draaddikte van 1,4mm (15AWG) en 1,6mm (14AWG)?

Dit setje gaat onderdeel worden van een soort wall of sound die ik ga maken.
Dat wordt een wandkast met ingebouwde subwoofers en een ingebouwde centerspeaker. De center en woofers heb ik allemaal al en worden hergebruikt.
Het subwoofer gedeelte worden 4 stuks Eton 8" en 1 Eton 11". Samen aangestuurd door twee actieve subwoofermodules.

Ik zal nog wel een nieuw berichtje plaatsen als ik met het project ga beginnen.

[ray5150]

Ik neem dan ook aan dat er niet echt hoorbaar verschil zal zitten in een draaddikte van 1,4mm (15AWG) en 1,6mm (14AWG)?

De gelijkstroom weerstand zal een klein tikje hoger zijn. denk dat dat verwaarloosbaar zal zijn.

[Olaf Analogue]

Bedankt voor jullie hulp!
Ik ga er dan gewoon een 0,68mH in zetten.
Ik neem dan ook aan dat er niet echt hoorbaar verschil zal zitten in een draaddikte van 1,4mm (15AWG) en 1,6mm (14AWG)?

Dit setje gaat onderdeel worden van een soort wall of sound die ik ga maken.
Dat wordt een wandkast met ingebouwde subwoofers en een ingebouwde centerspeaker. De center en woofers heb ik allemaal al en worden hergebruikt.
Het subwoofer gedeelte worden 4 stuks Eton 8" en 1 Eton 11". Samen aangestuurd door twee actieve subwoofermodules.

Ik zal nog wel een nieuw berichtje plaatsen als ik met het project ga beginnen.

Ik proef hier uit dat je dus niet de kastjes van het originele ontwerp gaat nabouwen maar dat je de units in een grote "wall" gaat inbouwen.
Indien dit inderdaad het geval is dan gaat het filter daar dus niet meer bij passen, het filter is namelijk op de originele kastjes berekend en zal dus niet meer werken in je "wall of sound"
Misschien kun je je plannen nog wat verder toelichten.

[pnierop]

Ik ga de originele afmetingen van de kasten aanhouden. Ze worden als boekenplank speakers in de wandkast opgesteld.
Alleen de center en subs worden in de kast geïntegreerd.

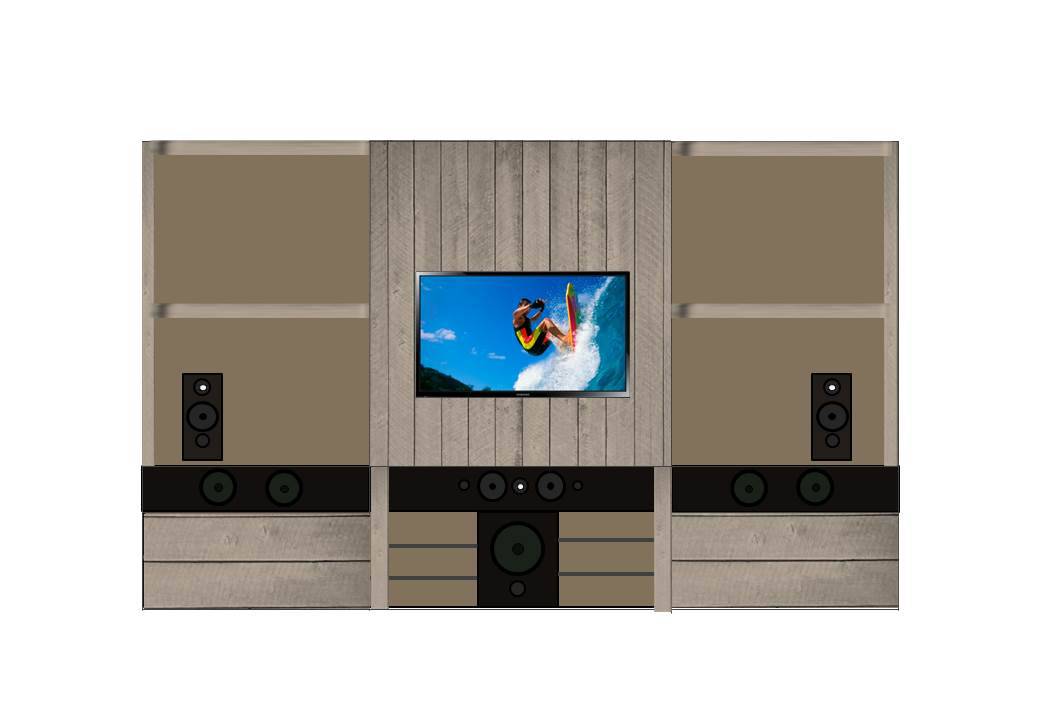

In de bijlage een eerste ontwerp.

Wall of sound

[Olaf Analogue]

In dat geval heb ik niets gezegd en ben je dus goed bezig.

[pnierop]

Voor de kastjes zit ik aan deze modellen te denken. Alleen dan in tweeweg.
