Simpel passief Subwoofer op Stereo versterker aansluiten

[Animajosser]

Beste mede zelfbouwers,

Ik ben nog maar net nieuw op dit forum en ben ook nog maar net begonnen met het bouwen boxen. Maar ik vind het nu al leuk en de materialen zijn nog niet eens aangekomen.

Nu had ik een vraag:
Ik en een vriend van mij hebben allebei een stereo versterker zonder aparte subwoofer uitgang. Nu wilde ik wat subwoofers bouwen waar je de linker en de rechter uitgang van de versterker in kon doen. Daarna is het de bedoeling dat een simpel filter de bas van mid/hoog scheidt. Tot nu toe snap ik het nog, maar ik koop natuurlijk maar een driver en Ik wilde het daar ook bij laten.Alleen weet ik nu niet zeker of ik de basluidspreker gewoon kan aansluiten op de linker en rechter gefilterde bas (ik kan het niet makkelijk beschrijven dus ik voeg een circuit toe) zonder dat of de versterker stuk gaat of dat ik mono geluid krijg. En als dat wel het geval is hoe kan ik het dan simpel voor mekaar krijgen.
De waarden van het filter bereken ik gewoon met: http://www.12vhifi.nl/filters.html

Ik hoop niet dat ik mensen erger door een domme vraag te stellen, anders excuses daarvoor en graag geen flauwe reacties maken.

[Henkjan]

Hallo , welkom hier.

een sub op die manier aansluiten gaat maar zelden goed (o.a. je versterker kan dit mogelijk niet aan), en wordt hoe dan ook duur met de grote spoelen die nodig zijn. je kan dit waarschijnlijk beter met en actief filter oplossen. wat voor versterker heb je?

[ray5150]

Om wat voor versterker(s) gaat het ?
Eens met Henkjan, een actief filter lijkt mee betere oplossing.
Tip : zoek een Behringer CX2300 of CX2310, voor een paar tientjes op Marktplaats te verkrijgen.
http://link.marktplaats.nl/m879791387

[ds23man]

Kijk dit is natuurlijk het spek op de kat binden:

"en graag geen flauwe reacties maken"

Gewoon een subwoofer plate amp kopen, een Hypex DS1.2 heb je al voor 100 euri.....

[Animajosser]

Bedankt voor de reacties,

Mijn versterker is nogal oud: een Telefunken A80 van totaal 30watt met later 2 8ohms boxen van 125watt per stuk.
De andere een Yamaha MCR-040 set van totaal 30watt met 2 6ohms boxen van 15watt per stuk.
Ik moet dus zoeken naar een actief filter, ik zou het het liefst zelf maken zodat hij precies werkt voor de boxen die ik gebruik en het is gewoon veel leuker.

[Henkjan]

.... ik zou het het liefst zelf maken .... het is gewoon veel leuker.

dan ben je hier tussen lotgenoten

heb je al wat ervaring op electronica gebied?

[ray5150]

In dat geval :
http://www.zelfbouwaudio.nl/forum/viewt ... =6&t=18589
En :
http://sound.westhost.com/project148.htm
Of met vaste kantelpunten :
http://sound.westhost.com/project81.htm
http://sound.westhost.com/project123.htm

[ds23man]

Voor een actief filter heb je ook nog eindversterker nodig, kom je al snel qua zelfbouw bij Hypex modules uit. Neem dan gewoon een goede plate amp, ben je in 1 keer klaar.

[ray5150]

Ik zou bijna zeggen dat je commissie krijgt van Jan-Peter.

[sevenup]

In dat geval :
http://www.zelfbouwaudio.nl/forum/viewt ... =6&t=18589
En :
http://sound.westhost.com/project148.htm
Of met vaste kantelpunten :
http://sound.westhost.com/project81.htm
http://sound.westhost.com/project123.htm

Of http://forum.zelfbouwaudio.nl/viewtopic ... &start=109

[ds23man]

Dat valt wel mee, maar uit de startpost destilleer ik toch enige informatie dat het in elkaar bakken van een actief filter nog iets te hoog gegrepen is.

[ray5150]

In dat geval :
http://www.zelfbouwaudio.nl/forum/viewt ... =6&t=18589
En :
http://sound.westhost.com/project148.htm
Of met vaste kantelpunten :
http://sound.westhost.com/project81.htm
http://sound.westhost.com/project123.htm

Of http://forum.zelfbouwaudio.nl/viewtopic ... &start=109

Yep, die kan ook.

[ray5150]

Dat valt wel mee, maar uit de startpost destilleer ik toch enige informatie dat het in elkaar bakken van een actief filter nog iets te hoog gegrepen is.

kan, het wachten is op antwoord op deze vraag :

.... ik zou het het liefst zelf maken .... het is gewoon veel leuker.

dan ben je hier tussen lotgenoten

heb je al wat ervaring op electronica gebied?

[Animajosser]

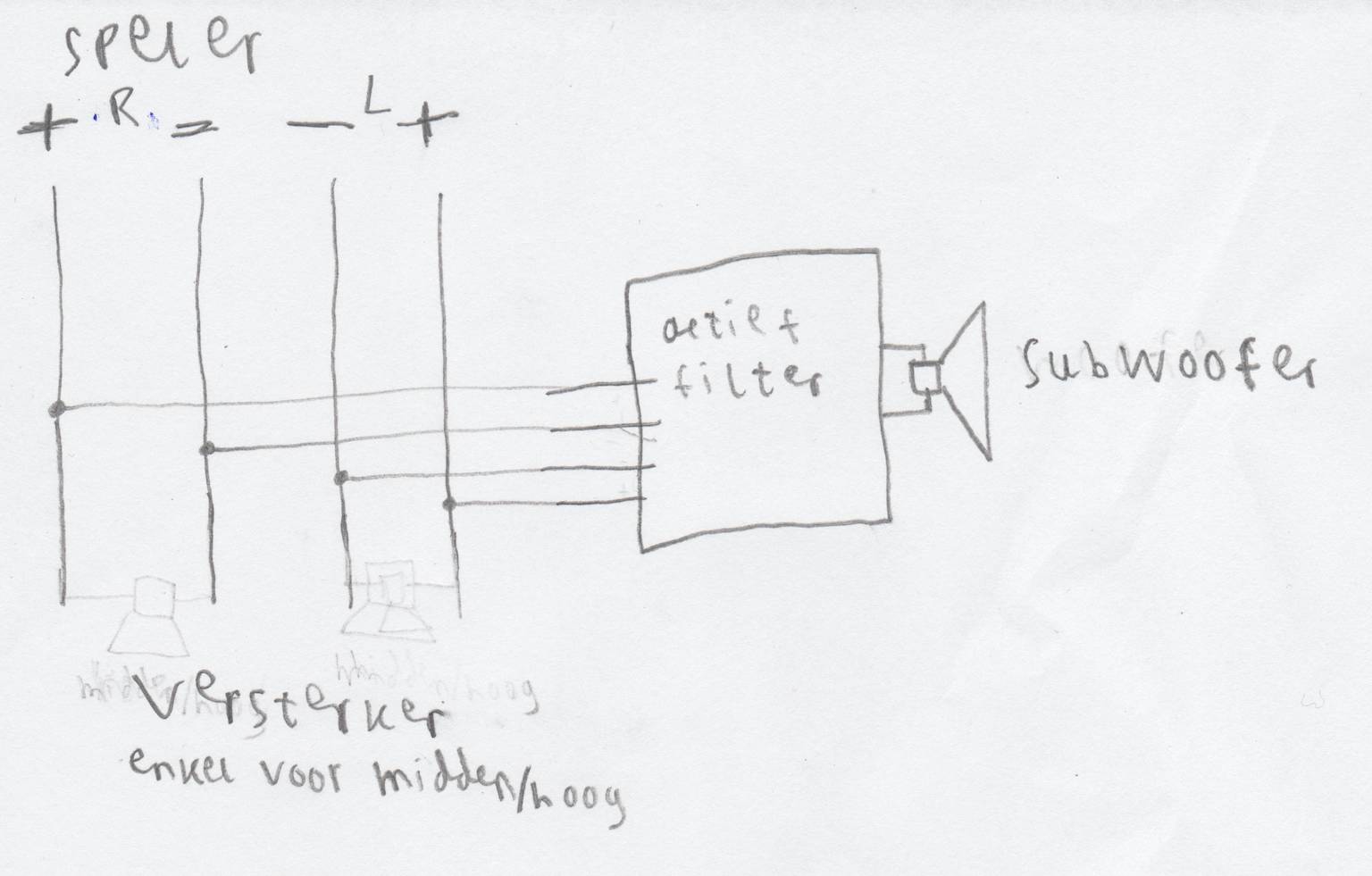

Ik heb helaas nog erg weinig ervaring met het maken van circuits, maar met enige uitleg kan ik het wel begrijpen, daarom heb ik nog even wat op het net gekeken naar schema's en dergelijke voor dit soort doeleinden. Ik wil dus graag een simpel actief filter maken, die moet dan voor de versterker neem ik aan, want anders zou ik alsnog grote spoelen nodig hebben. Ik heb nog even naar condensatoren gezocht en kan niet zo gauw goedkopere MKP's vinden, of kan ik ook elektrolyten gebruiken. Maar ik heb ook nog een optie ik kan ook gewoon enkel het signaal naar de gewone versterker aftappen, Daar een actief filter aanhangen met subwoofer. Alleen weet ik niet precies hoe ik zo'n actief filter maak ik dacht aan een begin trap met een goede transistor met als eindtrap een opamp. Het filter gedeelte met 2 spoelen maar hoe zorg ik dan dat het signaal van links en rechts bij elkaar komt zonder dat ik mono geluid krijg uit mijn gewone boxen, ik zag dat in actieve filters weerstanden werden gebruikt maar wat voor weerstanden moet ik hebben.

[ray5150]

Dat kan niet. een actief filter werkt op lijn signalen, zoals op de tekening blaas je het filter en/of de versterker op...
Je kunt beter MKT nemen, is een stuk beter verkrijgbaar en goedkoper.

Goeie webshop :
http://www.eoo-bv.nl/

[Animajosser]

Bedankt voor de site voor elektronica.
Maar hoe kan ik de versterker opblazen?

[ds23man]

Toch maar een DS1.2............

[Animajosser]

Ik wil het echt graag zelf maken.

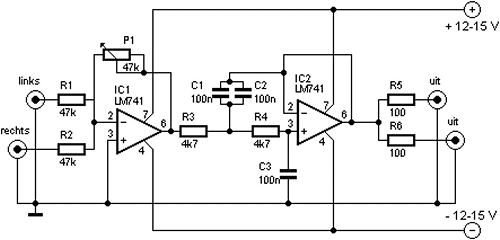

Ik heb deze gevonden.
Hoe kan ik deze aanpassen zodat hij: misschien simpeler word (niet noodzakelijk) en voor mijn combinaties werkt.
1x max. 30 watt 4/8 ohms subwoofer
Of als ik hem wat krachtiger wil 1x max 125watt 4/8ohms woofer.

[ray5150]

Veel simpeler dan dit gaat het niet worden...
Je begrijpt dat je deze op de ingang van de (mono) versterker moet aansluiten die de subwoofer aanstuurt ?

Je hebt trouwens ook een voeding als deze nodig om het filter te kunnen laten werken :
http://www.circuitsonline.net/schakelin ... eding.html

[Animajosser]

Ray5150 zei

Je begrijpt dat je deze op de ingang van de (mono) versterker moet aansluiten die de subwoofer aanstuurt ?

ik snap deze beredenering helaas niet ik zie: links fase en Rechts fase gescheiden door 2 weerstanden van 47Kohm. Bedoel je dat ik hem achter de versterker moet zetten. Want ik dacht dat ik hem voor de versterker moest zetten en dat ik het versterken van de stereo boxen moest overlaten aan de versterker en dus eigenlijk een aparte versterker + filter voor de bas in de subwoofer moest zetten.

[pappaleo]

Ray5150 zei

Je begrijpt dat je deze op de ingang van de (mono) versterker moet aansluiten die de subwoofer aanstuurt ?

ik snap deze beredenering helaas niet ik zie: links fase en Rechts fase gescheiden door 2 weerstanden van 47Kohm. Bedoel je dat ik hem achter de versterker moet zetten. Want ik dacht dat ik hem voor de versterker moest zetten en dat ik het versterken van de stereo boxen moest overlaten aan de versterker en dus eigenlijk een aparte versterker + filter voor de bas in de subwoofer moest zetten.

Dat komt op hetzelfde neer als wat Ray zegt. Correct dus. De versterker voor de sub kan een mono vetsterker zijn.

[Animajosser]

Oke. Maar ik wil nog graag weten hoe ik de onderdelen moet bereken op 8Ohm impedantie en 30watt RMS.
En ik zal dan eens uitzoeken hoeveel het circuit me gaat kosten.

[sevenup]

Oke. Maar ik wil nog graag weten hoe ik de onderdelen moet bereken op 8Ohm impedantie en 30watt RMS.
En ik zal dan eens uitzoeken hoeveel het circuit me gaat kosten.

Bij een actief filter is er niets te berekenen voor 8Ohm, 30W rms. Het filter werkt op lijn niveau, en de uitgang van het filter dient aangesloten te worden op een extra versterker.

[ray5150]

Het filter zal op zich zo'n 5 euro kosten, ervan uitgaande dat je gereedschap en soldeerbout hebt.
De voeding zal rond de 10 à 15 euro zijn,.

[hsmeets]

Ray5150 zei

Je begrijpt dat je deze op de ingang van de (mono) versterker moet aansluiten die de subwoofer aanstuurt ?

ik snap deze beredenering helaas niet ik zie: links fase en Rechts fase gescheiden door 2 weerstanden van 47Kohm. Bedoel je dat ik hem achter de versterker moet zetten. Want ik dacht dat ik hem voor de versterker moest zetten en dat ik het versterken van de stereo boxen moest overlaten aan de versterker en dus eigenlijk een aparte versterker + filter voor de bas in de subwoofer moest zetten.

Dat komt op hetzelfde neer als wat Ray zegt. Correct dus. De versterker voor de sub kan een mono vetsterker zijn.

Als je het signaal voor de subwoofer aftakt tussen je geluidsbron (CD, Tuner, ...) voordat het je huidige telefunken versterker in gaat heb je 1 en mogelijk 2 'problemen':

1) de volume regeling doe je op je telefunken maar dat heeft geen effect op de woofer (die moet je dan apart bijregelen...)
2) heb je meerdere bronnen? CD, Tuner, Platenspeler? Dan heb je niet veel aan de bron keuze op je Telefunken.

In het geval van een platenspeler is het signaal ook behoorlijk zwakker dat uit het pickup element komt dat dan ook naar de woofer gaat en door de RIAA correctie zijn de lage frequentie ook nog eens extra zwakker.

Wat men dus vaak doet, als er geen aparte subwoofer uitgang op de versterker zit om deze toch op de luidspreker ingang uitgang aan te sluiten maar wel via een spanningsdeler (2 weerstanden) die het signaal weer terugbrengen naar het lijn nivo. Dan gaat het volume van je woofer gelijk op en af met je Telefunken+speakers, kun je de bron keuze doen zonder verder gehannes en bij een platenspeler heb je ook geen last van genoemde euvels.

Als ik tel wat je nodig hebt om een actief filter te bouwen en de aanschaf van een losse versterker voor de woofer, vervolgens nog een kast waar alles in moet: koop gewoon een DS1.2 van Hypex. Hier is wel nog een verzwakker nodig (2 weerstanden) omdat de DS1.2 alleen een lijningang heeft en die kun je niet direct op de luidspreker uitgang aansluiten van je Telefunken.
