power supply voor T-class

[Bartman]

hallo,
ik heb een 2x 100W T-class ampje voor de kleine speakertjes in mijn keuken. Geen high-end, maar het hoeft nu ook niet te kraken.

De voeding ervan (goedkoop chinees spul) is stuk gegaan, en ben op zoek naar het zelf te doen (in voorbereiding van een echte amp ooit?).

Ik heb wel meerdere transfo's liggen ergens in huis, die ik hier dan ook kan voor gebruiken.

De ampt heeft graag 24-34V, met optimaal 32V als input. De voeding nu was 32V met 6A Ik ben er zeker van dat ik dit (6A ) niet helemaal benut of zal benutten, daar het maar voor achtergrondmuziek is in de keuken. De bron is een squeezebox player.

Nu dacht ik mijn transfo (die 12V geeft) 2 circuitjes uit te laten komen, en die dan op te tellen. Als ik het nodig vind, dan zet ik er nog een circuitje van 5V bij op zodat ik 29V haal (hetgeen aardig in de buurt komt). Dit dacht ik te bereiken door 2x LM7812 en 1x LM7805 te gebruiken, allen toch 4A-5A zodat er voldoende is.

Is onderstaande schema een goede start om dit te doen (hier is 1x 12V en 1x 5V, ik zou dus een 12V erbij hebben)?

Of kunnen jullie me verwijzen naar een betere bron?

[ray5150]

Mmmm. de 7805 en 12 kunnen maximaal 1 Ampere leveren.
Dat idee van optellen gaat volgens mij niet werken, ik heb het tenminste nog nooit zo toegepast gezien.

Er zijn verschillende mogelijkheden die je kunt doen, je hebt in ieder geval een trafo nodig die minimaal 20 Volt AC kan leveren.
Dan een 78S24 erachter. Let erop dat het de "S" versie is.

Andere mogelijkheden zijn bijvoorbeeld de LM338K of de LT1085CT gebruiken, wel prijziger, en het schema word ook iets moeilijker.
De 338 kan wel maximaal 5 Ampere leveren, de 1085 kan maximaal 3 Ampere.
Mits de trafo dat natuurlijk ook kan leveren, maar ik denk dat je voor achtergrond muziek in de keuken met mijn eerste mogelijkheid al een heel eind komt.

[Bartman]

De 78S24 die u voorstelt kan helaas maar 2A dit is misschien wat weinig:
- en 25% lagere spanning
- en 1/3 van de stroom

gaat dit wel voldoende zijn?

En als ik dit toepas? Of is dat niet voldoende stabiel voor een amp?
http://circuitschematicelectronics.blog ... using.html

[ray5150]

Die eerder genoemde 6 A. geldt bij volledige uitsturing van de eindversterker.
Je geeft zelf aan dat het voor achtergrond muziek is op kleine speakers.
De versterker trekt dan heel weinig vermogen uit de voeding.
Ook geef je aan dat de versterker op minimaal 24 VDC dient te draaien. ik d'r geen probleem in.

Maar je kunt inderdaad ook de voorgestelde voeding rondom de LM338K gebruiken.

[Vuurkat]

Kan je niet gewoon een andere Chinese voeding pakken? Het is niet gebruikelijk om een gestabiliseerde voeding te gebruiken voor een eindversterker. Over hel algemeen is het niet nodig, terwijl er wel nadelen aan zitten (lager rendement, kosten).

Twee van zulke schakelingen in serie zetten werkt helaas alleen als je ook twee trafo's gebruikt.

[Barry2001]

Ik heb deze printjes nog liggen Bart waarmee je een prima voeding kunt bouwen, misschien een idee?

http://forum.zelfbouwaudio.nl/viewtopic ... 21&t=20360

[ray5150]

Niks mis met de printjes van Barry ! lijkt me ook een goede oplossing.

[Bartman]

Niks mis met de printjes van Barry ! lijkt me ook een goede oplossing.

ja maar dat is weer een gestabiliseerde voeding?
En Casper zei dat dat niet ideaal is voor die toepassing?

btw: dit is het versterkertje dat het zou moeten voeden
http://www.aliexpress.com/item/TDA7498- ... 98576.html

[ray5150]

Eh, ja, en een 7812 is geen stabilisatie ?

Het zou handig zijn als Casper dan ook even linkje plaatst van een licht, compact, goedkoop voedinkje dat 32 VDC bij een paar Ampere kan leveren.
(die trouwens ook een soort van stabilisatie aan boord hebben...)
Zeggen dat iets niet goed is, is een. een alternatief aandragen is twee.

Feitelijk is het allemaal gedoe om niks, het ding hoeft maar een paar Watt aan geluid te leveren.

[Bartman]

Feitelijk is het allemaal gedoe om niks, het ding hoeft maar een paar Watt aan geluid te leveren.

thanks Ray
nu moet ik nog eens bij de elektronica-boer geraken, dat lukt me maar niet.
Ik ga idd iets gelijkaardig doen als de printjes van Barry. Met een bloktransfo - ik denk dat het hiet niet zo nouw steekt.

Daarna ga ik een paar maanden research doen, en denk ik van de winter een gainclone-achtig iets te maken. Er si vanalles beginnen kriebelen

[Bartman]

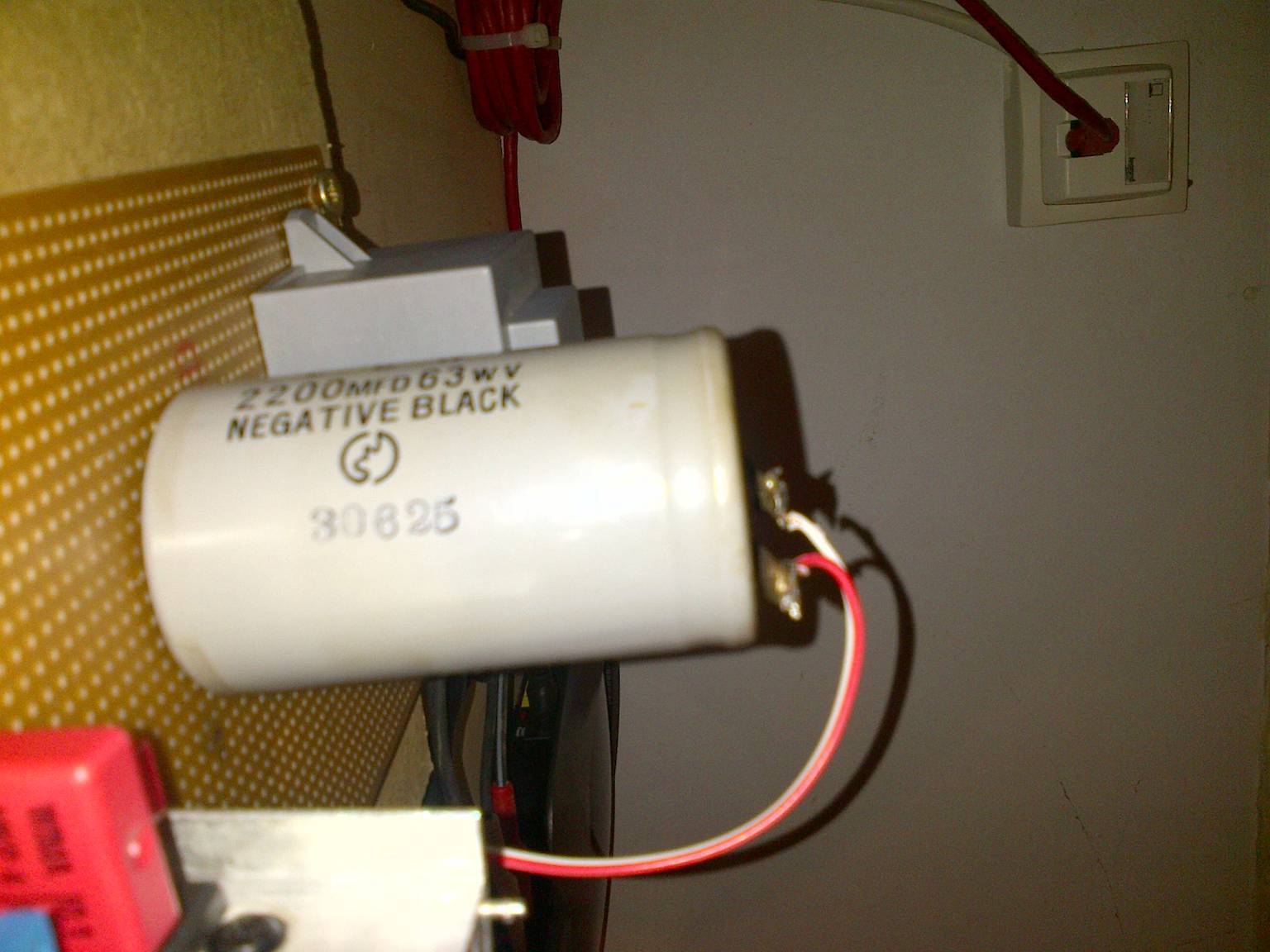

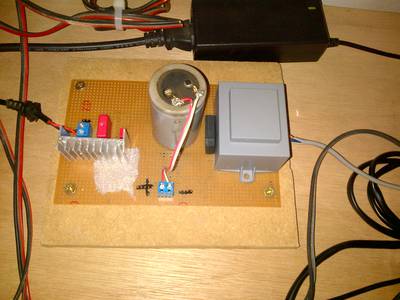

zo. hij is klaar, bedankt allen voor de info en tips.
Ray : zelfs met een LM7824 (zonder S) lukt het, die hadden ze niet bij m'n elektronica-boer. Wie weet wissel ik hem later eens, maar op het eerste zicht absoluut niet nodig.

[ray5150]

Goed om te horen.

Maar, vergeet niet :

[Bartman]

[ray5150]
