extra weerstand VIBs maar waar?

[mienorensoezen]

Eerste post en ondanks het bouwen van meerdere luidsprekers ben ik toch een n00b:)
Ik heb ooit de originele visaton VIBs gebouwd, die heb ik nog steeds en ergens in de loop der tijd de onderdelen op het filter vervangen voor betere. Dat spul kwam allemaal bij speakerland vandaan en die adviseerden mij destijds om een extra weerstand te plaatsen i.v.m de soms wat schelle tweeter/hoge tonen...
De latere VIBs hebben daar een regelaar voor.
Afijn, de behuizing was slecht geworden en ik verveelde me dus nieuwe behuizingen gebouwd en tegelijk maar even de filters uit elkaar gesoldeerd om het wat compacter te maken...maar...niet opgelet omdat ik dat van die weerstand vergeten was.

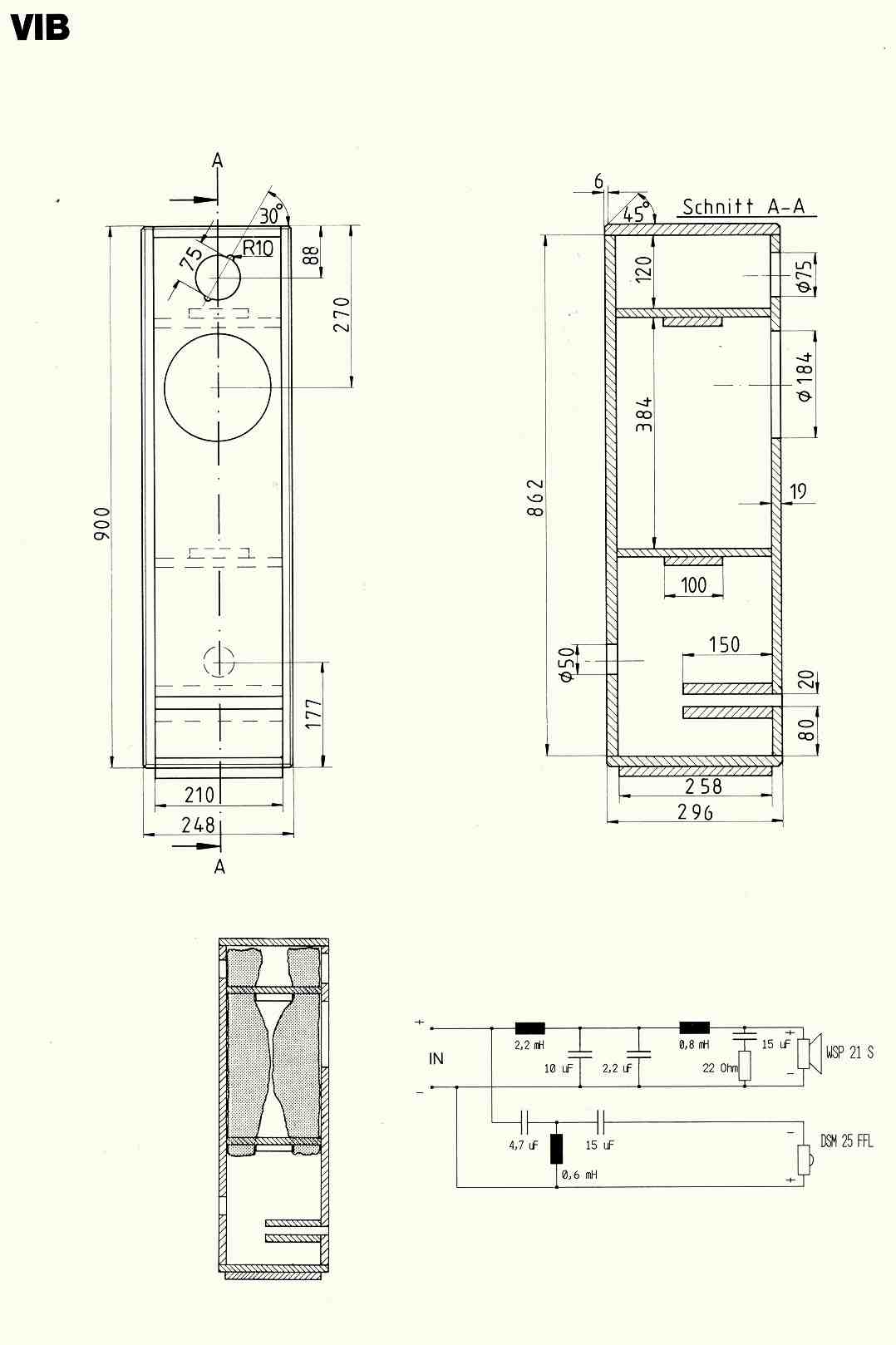

Nou zit ik dus met een extra weerstand van 1,5ohm 5w maar ook met het originele filter schema en ik weet niet meer waar die ik die weerstand moet plaatsen. Misschien kunnen jullie helpen.

[pappaleo]

Een enkele weerstand van 1,5 ohm?
Die moet dan tussen de - van de tweeter en de condensator van 15 uF

Ik zou zeggen dat er ook nog een weestand van 33 ohm parallel aan de tweeter moet (tussen de + en de - van de tweeter dus).
De weerstand die jij noemt heeft wat invloed op de wisselfrequentie van je filter.

[mienorensoezen]

Een enkele weerstand van 1,5 ohm?
Die moet dan tussen de - van de tweeter en de condensator van 15 uF

Ik zou zeggen dat er ook nog een weestand van 33 ohm parallel aan de tweeter moet (tussen de + en de - van de tweeter dus).
De weerstand die jij noemt heeft wat invloed op de wisselfrequentie van je filter.

Dank je Pappaleo. Ik heb je advies even in het schema verwerkt. Dit bedoel je?
En mag ik vragen waarom die 33Ohm parallel?

[pappaleo]

Ja, die weerstanden zitten helemaal goed daar.

De impedantie van je tweeter is 8 ohm. Het filter is daarop afgestemd. Zodra je er een weerstand tussenpropt van 1,5 ohm, wordt impedantie die het filter ziet 9,5 ohm.
Door een weerstand van 33 ohm parallel aan je tweeter te zetten, wordt de gezamenlijke weerstand (33*8)/(33+8)= 6,44 ohm. Tel daar de 1,5 ohm bij op en de totale weerstand die het filter ziet is 7,94 ohm. Dat heeft een veel geringere, niet merkbare invloed op je wisselfrequentie

[mienorensoezen]

Ok, dank je voor de duidelijk uitleg. Wel knullig van speakerland destijds, dit hadden zij toch ook moet weten lijkt me.

[pappaleo]

Wel knullig van speakerland destijds, dit hadden zij toch ook moet weten lijkt me.

Dat zou ik niet durven zeggen. Ik geef hier alleen maar de theorie, maar in de praktijk kan zoiets best anders uitpakken. De impedantie van een unit is natuurlijk niet precies 8 ohm, maar varieert per frequentie en amplitude, het is een tamelijk complex geheel.

De 33 ohm weerstand kan in ieder geval geen kwaad. Of het verschil in de praktijk duidelijk waarneembaar is kan ik niet voorspellen, maar theoretisch hoort hij er wel in.

[Vuurkat]

Stippellijn = originele filter
Gewone lijn = 1,5 ohm in serie met de tweeter
N.B. let niet op het verloop van de grafieken, alleen op het verschil tussen de twee.

De weerstand in serie verandert de overdracht van het filter. Het blijkt dat alleen de hoge tonen > 5kHz zachter worden. Met de weerstand van 33 ohm erbij wordt het hele bereik van de tweeter 2 dB zachter.

Uit de meting van Visaton blijkt dat de VIB wat fel is boven de 5kHz. Het is dus een goede oplossing om alleen een weerstand in serie te zetten.

[mienorensoezen]

Dank je Casper, speakerland heeft me dus toch een goed advies gegeven....goed om te horen. En bedankt ook voor de grafiek die zo duidelijk laat zien wat beide opties nou uiteindelijk betekenen voor het geluid.
