FetZilla 101 [on the go again]

[avdboom]

Oke, de print en onderdelen set van Patrick (meanman64) liggen al geruime tijd klaar. Een setje trafo's na enige reparatie en modificatie ook.En zojuist bij http://www.audiophonics.fr een 2U Persante dissipante besteld Maar die mag ik pas half juni als ik jarig ben geweest aanraken met nog wat andere benodigdheden.

Nu is het de eerste eindversterker die ik in elkaar ga zetten, dus voor mezelf maar ook voor het nageslacht ga ik hier alles zo goed mogelijk documenteren en gebruik ik de eerste posts (die ik ga reserveren) om overzichtelijk alle tips en adders onder het gras voor mijzelf en anderen op een rijtje te zetten. Het idee is om beginners zoals ik inzichtelijk te laten maken wat er bij de bouw van (deze) versterker om de hoek komt kijken in de praktijk.

Op en aanmerkingen zijn dan ook welkom en indien gewenst pas ik telkens de begin posts aan zodat er betere/juiste/aanvullende informatie komt te staan.

[avdboom]

Uitgebreide info en documentatie:

Relevante andere draadjes waar ik al mijn informatie vandaan haal:

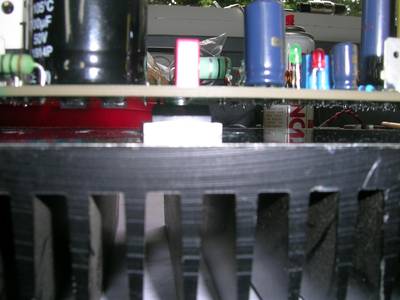

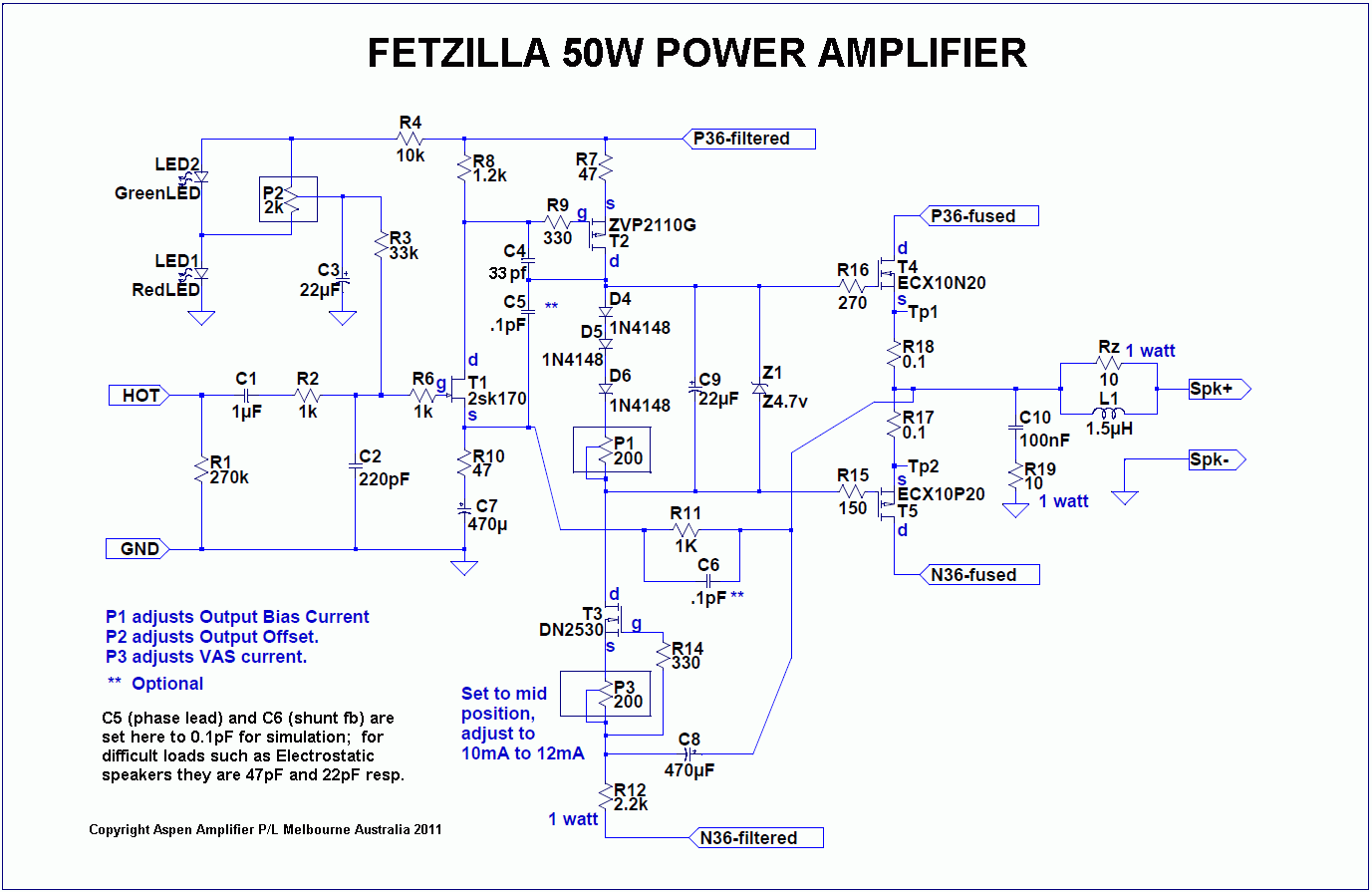

http://forum.zelfbouwaudio.nl/viewtopic ... t=fetzilla [Hier ook BOM en schema's te vinden!]
http://forum.zelfbouwaudio.nl/viewtopic ... t=fetzilla
http://www.diyaudio.com/forums/aksa/207 ... ation.html
http://www.diyaudio.com/forums/aksa/191 ... r-amp.html
http://forum.zelfbouwaudio.nl/viewtopic ... t=fetzilla

Even dank aan Meanman64 die het grootste deel van de info verzorgd heeft die er op dit forum te vinden is en dus ook een deel van afkomstig is.

[avdboom]

Hier wil ik de eerder (ruwe) lijst met gebundelde tips posten zodat mensen die allemaal kunnen zien zonder tientallen of honderden pagina's door te moeten worstelen. Maar ik heb de eerder geposte lijst even weg gehaald om eerst wat meer te ordenen zodat het iets minder romelig oogt. Hopelijk

[avdboom]

Gereserveerd

[ray5150]

[avdboom]

Komen er aan Ray, net ff bezig geweest tips te verzamelen/ordenen. Nu ff bij me vrouwen op de bank ploffen

[sjons]

... bij me vrouwen ...

Dochter? Schoonmoeder? Of ...

[ronnydepony]

Euh, wat is steeds gereserveerd, de drank of de vrouwen

[avdboom]

... bij me vrouwen ...

Dochter? Schoonmoeder? Of ...

Vrouw en baby dochter

Ik heb even een ruwe lijst met tips die ik verzameld had in een eerdere post geplaatst. Dit wordt nog verder geordend en aangevuld, maar misschien kunnen kenners even kijken of ze rare dingen zien of opmerkingen hebben...

[ray5150]

Ik vind het eerlijk gezegd allemaal nogal rommelig overkomen, zou gewoon een startpost maken met een schema, layout, stukje inleidende tekst,
en eventueel een paar datasheets. maar goed, dat ben ik...

[avdboom]

Ik vind het eerlijk gezegd allemaal nogal rommelig overkomen, zou gewoon een startpost maken met een schema, layout, stukje inleidende tekst,
en eventueel een paar datsheets. maar goed, dat ben ik...

Ik snap wat je bedoeld. Ik moet nog even zien hoe ik dat doe, ik had dat gevoel zelf ook wel een beetje .

Ik wilde niet alles dubbel op doen en/of een volledige how-to/handleiding maken, maar voornamelijk alle tips bundelen zodat een ander neit alle draadjes door moet worstelen en er wellicht telaat achter komt dat hij dit had kunnen doen of moeten doen... En verder gewoon mijn ervaringen melden en delen.

Maar misschien moet ik het toch maar wat uitgebreider maken om het echt compleet te maken. Op tit moment en ik de tip's en wetjes nog aan het bundelen, daarna kijk ik even hoe ik dat verder in het vat giet. Stay tuned...

[avdboom]

Oke, even iets veranderd. Ik heb in de 2e post toch een overzichtelijke lijst met documentatie en links gemaakt.
De volgende post zullen alle tiops gebundeld worden en dan hopelijk iets minder rommelig ogen, ik wil alleen niet alles herschrijven en editten, dus we zien wel hoe dat uitpakt. Het gaat er om dat de informatie er staat, dat vindt ik het belangrijkste.

Nog een vraagje. Ik vraag mij af of het nodig is om in de versterker voor de signaal draden afgeschemde kabel te gebruiken? Ik had eerder bedacht op de audio-creative manier ptfe tube getwist met solidcore koper, zoals de interlinks, maar heb eigenlijk niet aan afscherming gedacht omdat het intern is. Maar er is daar natuurlijk genoeg netspanning te vinden... . Ik vrees dat ik nog wat afscherming nodig ga hebben?

[ray5150]

Gewoon coax kabel gebruiken.

[grimoire]

Leuk dat er nog iemand mee bezig is,
Bij mij staat ie even op pauzeomdat ik druk bezig was met ander dingen. Hopelijk snel weer verder!


Succes met deze vasts, ik lees iig mee

[meanman64]

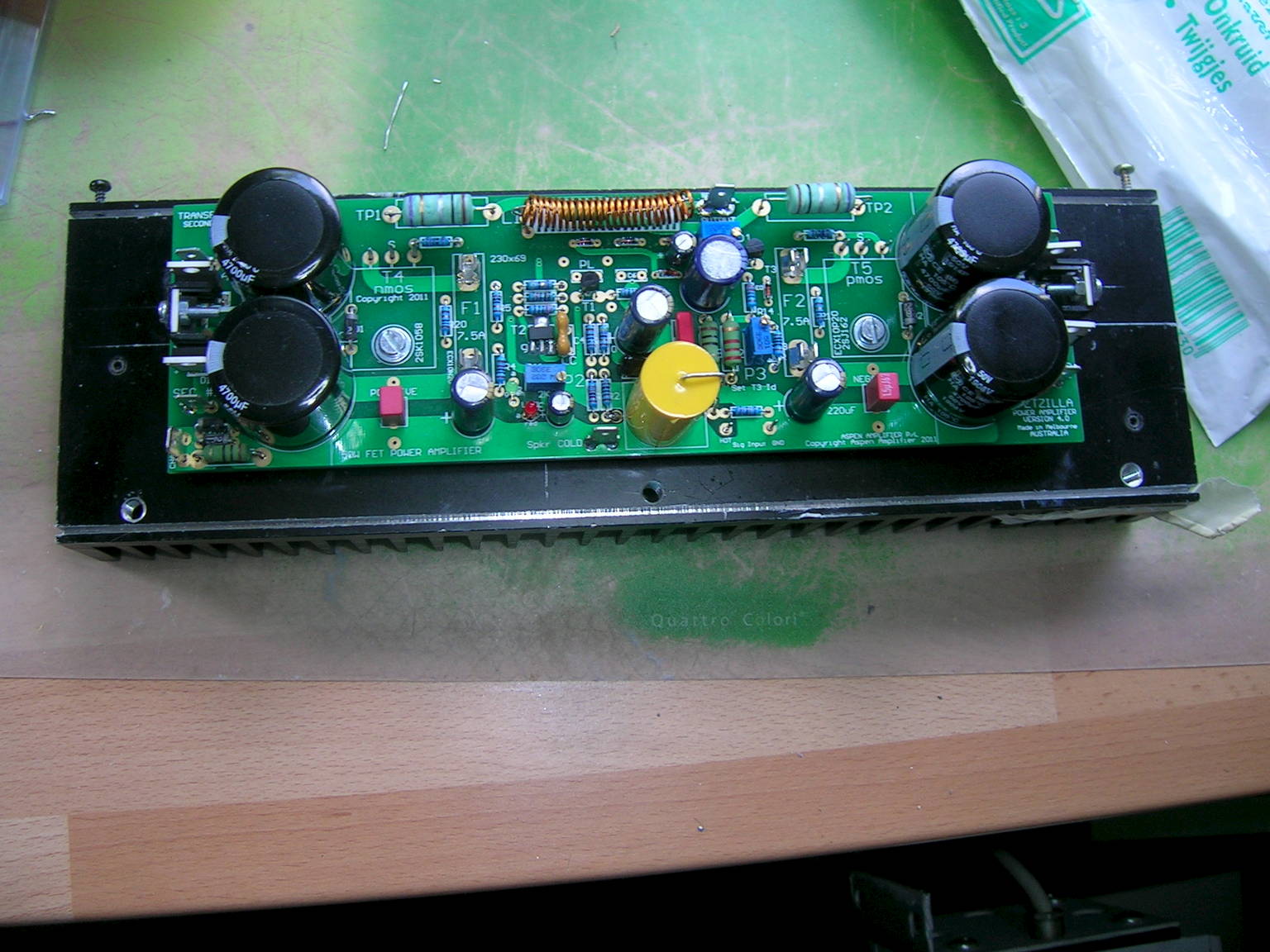

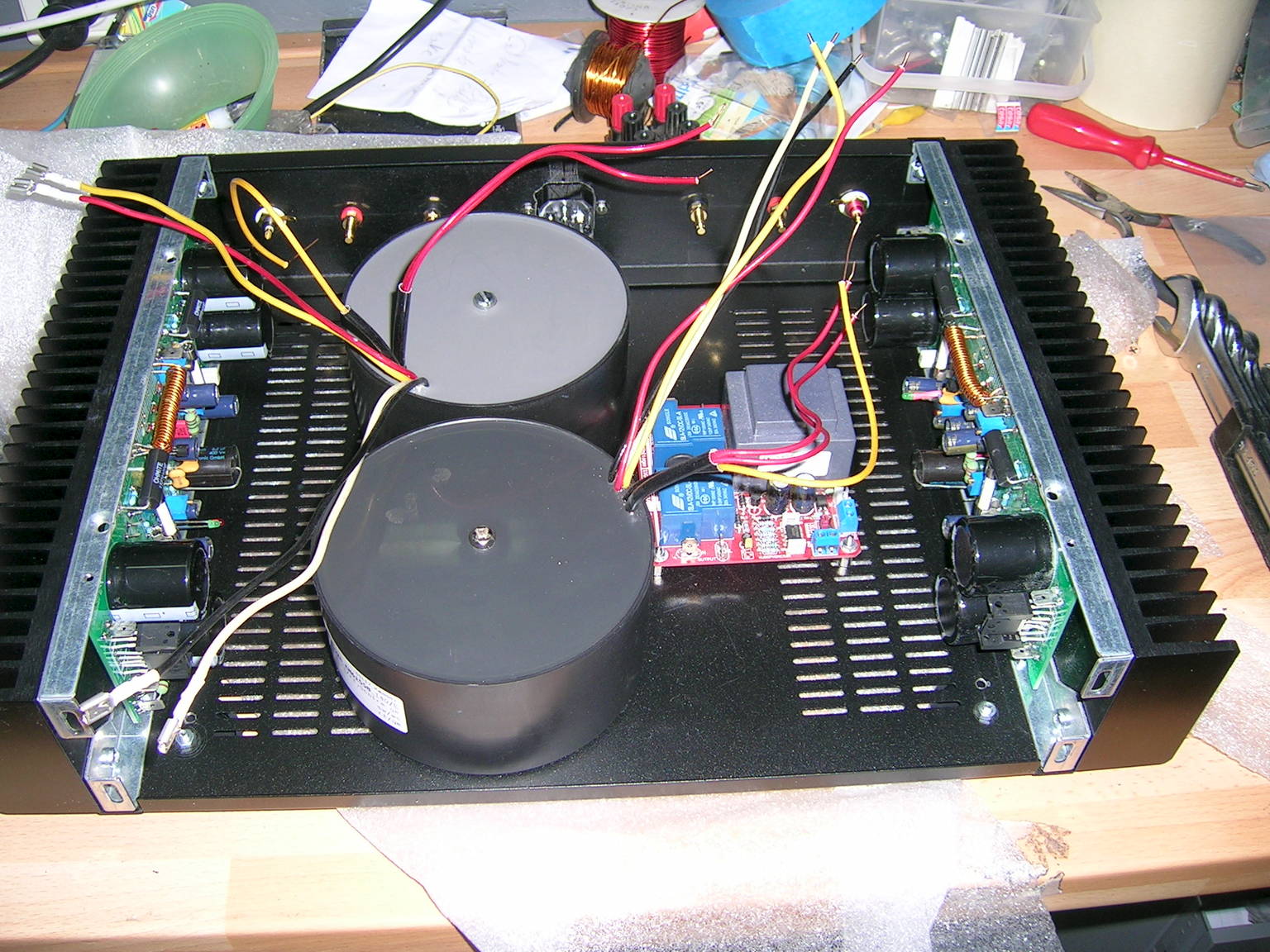

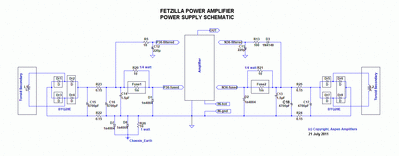

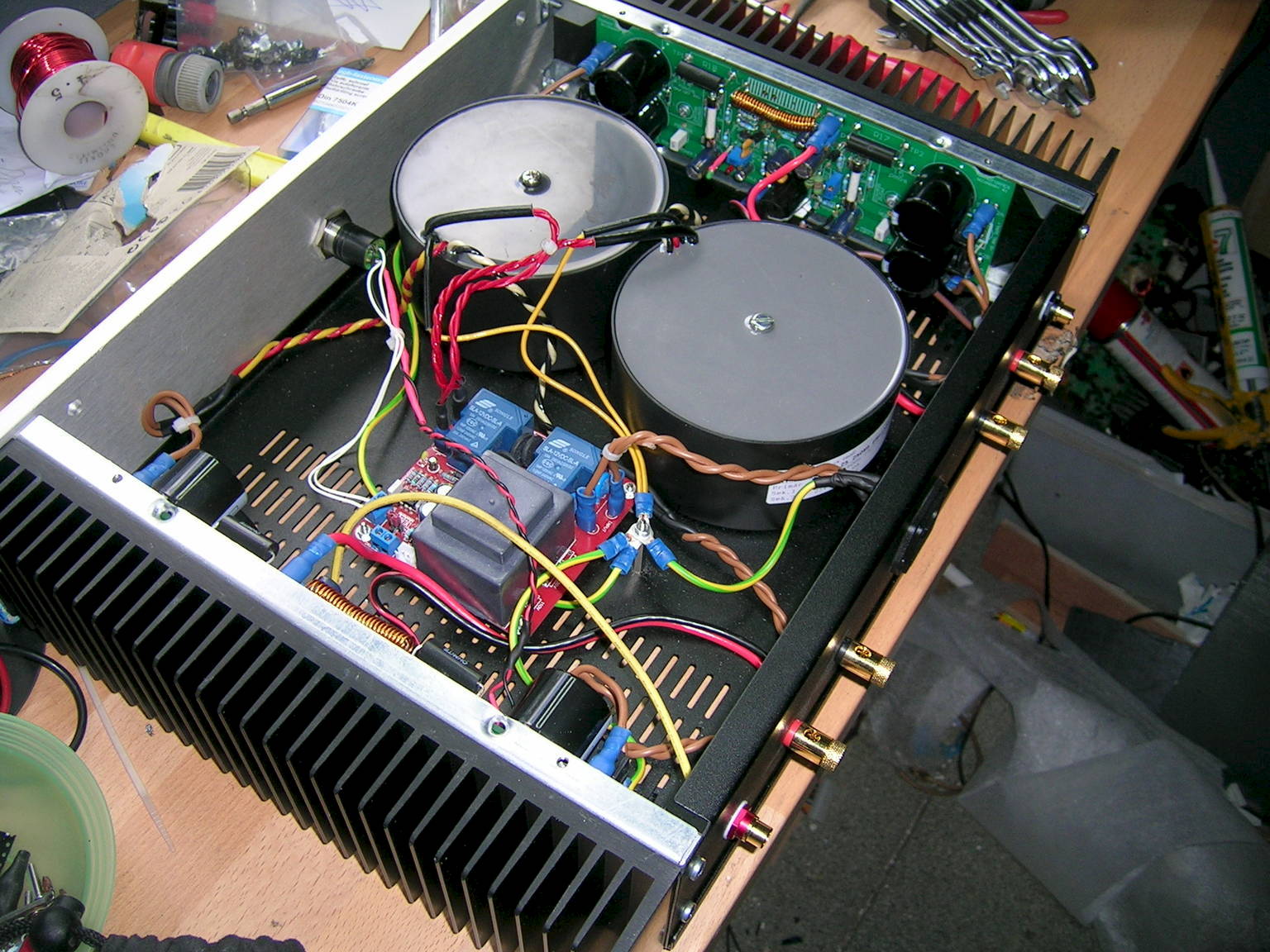

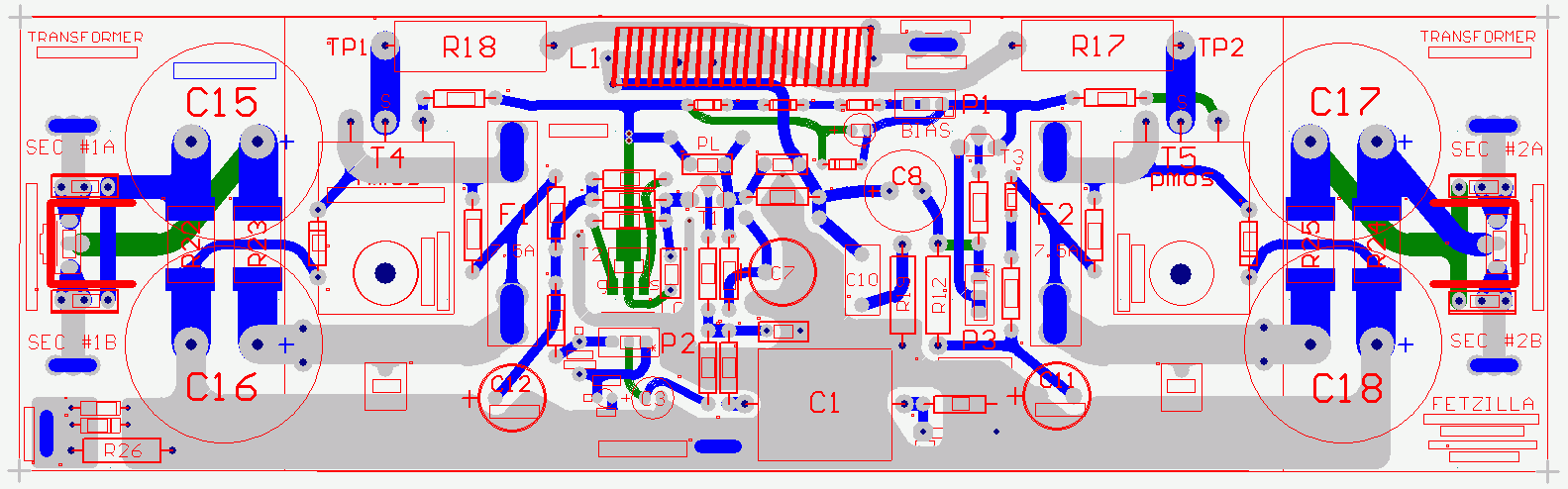

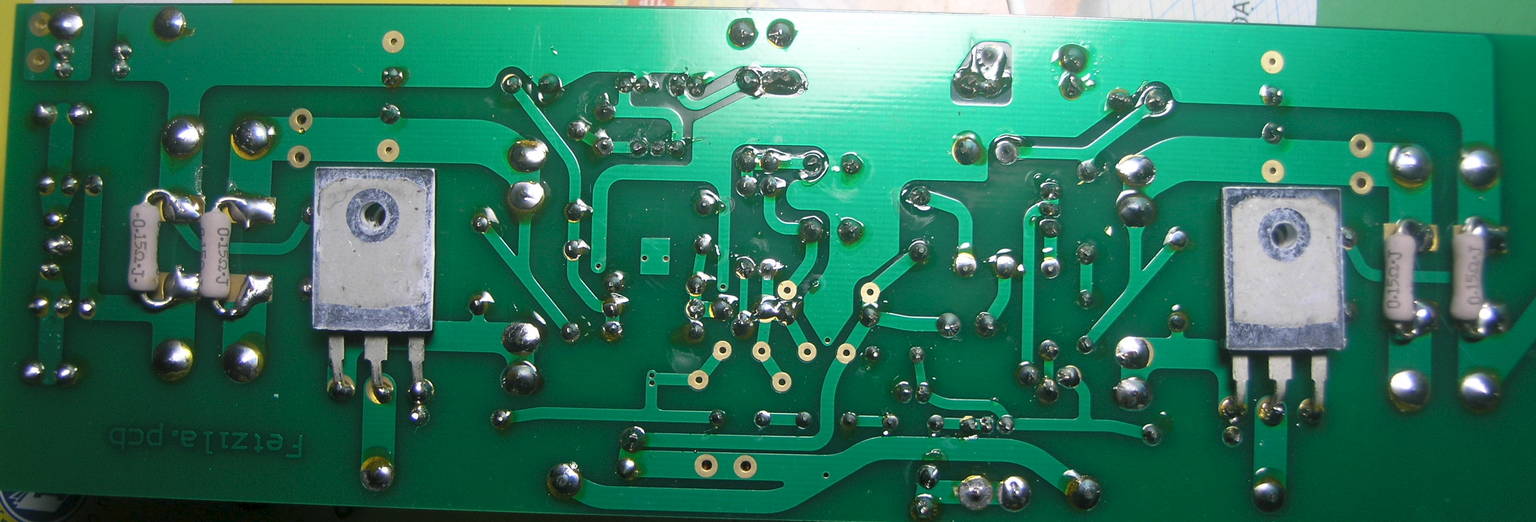

Mss heb ik dit al doorgegeven mss ook niet.In de linker beneden hoek heb je die 2 diodes en R26 dit is de chassis connectie.Als je deze aansluit en je hebt brom verwijder dan R26 of verbreek gewoon aan een kant de connectie.

[avdboom]

Mss heb ik dit al doorgegeven mss ook niet.In de linker beneden hoek heb je die 2 diodes en R26 dit is de chassis connectie.Als je deze aansluit en je hebt brom verwijder dan R26 of verbreek gewoon aan een kant de connectie.

Ik had hem al genoteerd staan en met deze bewoording even iets uitgebreider/duidelijker gemaakt. Dus hij komt er bij te staan . Bedankt.

Even vraagje er over meteen... dit geld ook gewoon als de amp niet aan een randaarde in de wandcontactdoos zit gekoppeld (die heb ik daar niet)? En dus in de eerste instantie gewoon proeren met, en als er brom is R26 snip-snip

En wat zijn jouw ervaringen m.b.t. de signaal kabel binnen het chassis en wel/geen afscherming? Just for good messure probeer ik me bestelling bij audiophonics aan te passen met een mooi stukje symetrische, uber afgeschermde, viablue coax er bij. Op dat ene metertje ga ik dan maar niet beknibbelen...

[meanman64]

Ik gebruik deze http://www.audiophonics.fr/sommercable- ... p-687.html

[grimoire]

Hoe staat het er voor?

Ik heb tussendoor een analoge synthesizer gebouwd, dus geen tijd voor de fetzilla, maar als ik terug kom van vakantie er weer mee verder!

[ray5150]

tussendoor een analoge synthesizer gebouwd

Ik zit al klaar voor het topic en de foto's.

[avdboom]

Ik weet het mannen, ik zou er graag al mee bezig zijn maar hier in huis loopt nog niet alles op rolletjes en het probleem is dat ik vrijwel geen tijd over houd voor de hobby . Maar goed, wat in het vat zit verzuurd niet .

Maar de stand van zaken:
- Persante Dissipante 2U in huis ---> Check
- Alle benodigdheden/onderdelen in huis ---> Op paar kleine dingetjes na die ik gaandeweg verzamel, genoeg om van start te gaan

Ik twijfel er over een ander soldeerstation aan te schaffen omdat deze af en toe kuren heeft met de pot en alleen op vol vermogen werkt, en ik wil dit wel goed doen... maar gisteren deed hij het wel weer ok, dus wellicht dat ik het er toch mee probeer (cheap DB stationnetje). Verder doet hij het goed als hij goed ingesteld staat .

Nog vraagje, deze koelpasta geschikt, ik hoop het wel want ik heb hem al in huis :
http://www.eoo-bv.nl/index.php?_a=viewP ... ductId=686

[ray5150]

Waarom zou die koelpasta niet goed zijn ?
Als dat niet geschikt is wat dan wel ?

En dan heb je eindelijk een kast, ga je er in een ander topic een foto van neerzetten...

Station effe openschroeven en alle verbinden even nalopen, met die soldeerstations zijn op zich niks mis, ze hebben alleen soms even wat TLC nodig...

[avdboom]

Ok, geschikt dus .

Ja, het was de bedoeling alle spullen voor de FetZilla alleen te verzamelen en een groepsfoto te maken , maar ja... nog geen tijd gehad haha...

Soldeerstation lijkt goed te werken als ik de pot van uit naar de gewenste stand beweeg, als ik naar vol vermogen ga en dan terug wordt het contact slecht. Terug naar uit en de gewenste stand is de oplossing dan. Dus voorlopig doe ik het er zo maar even mee. Het station heb ik niet gekocht met de intentie er 10 jaar mee te doen, dus vervangen voor een degelijk exemplaar zit toch al ergens in mijn hoofd. Als hij echt niet meer goed werkt schaf ik een andere aan en haal ik daarna deze wel uit elkaar om hem te fixen als reserve of meeneem apparaat .

TLC??

[ray5150]

Tender Loving Care...oftwel er een beetje voor zorgen...

[meanman64]

Nu kom ik bij Ali Express uit op een mooie behuizing voor de FetZilla of andere versterkers.http://www.aliexpress.com/item/mini-aud ... 42008.html

[avdboom]

Komt ie nu mee haha... Die is wel nice ja!

Ik ga langzaam aan weer moed vezamelen wat op te pakken, maar denk er aan eerst me RelaiXed verder te fixen en dat af te ronden
