hoogdoorlaat filter omrekenen.

[ray5150]

In een bepaalde versterker is een ingangsfilter opgenomen. dit is een hoogdoorlaat filter van de eerste orde.
het kantelpunt is mij niet bekend, maar ik heb begrepen dat deze berekend is om ultralaag eruit te halen. zal dus iets van 10 of 15 Hz zijn.
Tevens fungeert hij als filter om DC uit het signaal te halen.

Ik zou graag de huidige MKT condensatoren vervangen door MKP.
Het blijkt echter vrij moeilijk te zijn om (betaalbare) MKP's met een steekmaat van 7.5 mm in de waarde van 820 nF te vinden.

Een ander idee zou zijn om een andere, eventueel lagere condensator waarde te pakken die wel in die maat te krijgen is.
En daar de weerstandswaarde op aan te passen.

Dus nu de vraag, wat een goede condensator waarde zou zijn ?

(ik heb dit maar even in de filter-rubriek gezet om de aandacht van jeroen_d te trekken. )

[markbakk]

Z=1/(j.2.pi.f.C)
En bij een reële afsluitweerstand mag je j vergeten. Zoek een waarde die bij iets van 10Hz een gelijke impedantie oplevert als de weerstandswaarde. Die kun je trouwens niet ongelimiteerd verhogen, 47k lijkt mij maximaal.

[ray5150]

Mark, heb je ook een Jip en Janneke versie van het bovenstaande ?

[jeroen_d]

Jip en Janneke: Als je de condensatorwaarde door twee deelt dan moet de weerstand twee keer zo hoog.

[koifarm]

Zijn genoeg reken programma's op internet te vinden.

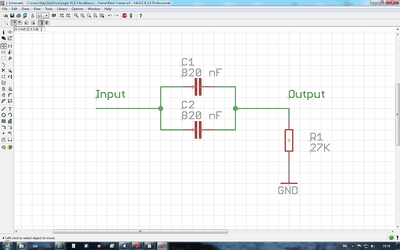

Huidig filter zie onder.
Zeg maar welke condensator waarden je in gedachten had.

[ray5150]

Hoe heet dat rekenprogramma dan ?

[koifarm]

Electronic toolbox voor ipad en iphone.

En voor de Pc op internet.
http://www.eclecticsite.be/elec/low_highfilter.htm

[ray5150]

tsja, heb hier 5 PC's en 4 laptops in huis staan, maar geen appel...

[koifarm]

Zie mijn vorige reply.

[ray5150]

Ja, dat had je aangepast net op het moment dat ik bovenstaande post had getypt.
handig programmaatje, zelfs ik kan er mee uit de voeten. ga er even mee stoeien.

[b_force]

Dat formuletje kun je toch gewoon in een rekenmachine kloppen?
Ik wil de formule ook wel uitleggen, maar daar krijg je denk ik meer hoofdpijn van

Overigens, praktisch gezien zou ik:

1 - Lekker die MKT laten zitten
2 - Willen weten waar dit circuitje bij hoort.
Als je de weerstand vervangt, vervangt ook de impedantie.
Waarschijnlijk maakt dat geen bal uit, maar soms moet je er wel even op letten.
