stappenschakelaar aansluiten

[Rudolf]

Ik heb bij de spulletjes die ik laatst kocht een mooie (?) stappenschakelaar gevonden.
En die wil ik gaan gebruiken, als stereo volumepot natuurlijk.
Is er een met DALE weerstanden, dat was wel goed geloof ik ?
Hoe sluit ik die nu aan? Ik zie niet zo duidelijk 3 aansluitpuntjes per kanaal.

[SARK]

Kijk anders even in dit topic: http://forum.zelfbouwaudio.nl/viewtopic ... &start=150

[Rudolf]

OK, dank voor het draadje, gisteren 2 uur aan het zoeken geweest hier naar info over een stappenschakelaar; zal dit eens uitspitten.

[SARK]

Als je een multimeter tot je beschikking hebt kun je goed meten welke punten je nodig hebt voor de aansluiting.
Zeer simpele maar duidelijke uitleg: [youtube]http://www.youtube.com/watch?v=Eh2cQCLie5A[/youtube]

[Rudolf]

De mijne is wel heel anders gesoldeerd (dubbel mono, zoals het hoort?) en de IN /UIT pootjes zitten anders.
Moet nog uitspitten hoor, en dan maar uitproberen , eerst meten, dan zeker weten.

[Rudolf]

Ik ben er klaar mee, ik denk dat er iets (alles?) verkeerd is gesoldeerd.
Ik meet of kortsluiting, of 10kOhm of soms 20kOhm, in geen enkele stand wat anders.
Ik moet toch tussen de IN en UIT poot een aflopende Ohm waarde meten? Draaien van linksom naar rechtsom steeds minder weerstand dus steeds meer geluid?
Niet dus. Geen leuke bijvangst dus. Jammer.

[SARK]

Waar heb je 'm vandaan ... oftewel, kun je niet vragen hoe het een en ander in elkaar moet steken

[Barry2001]

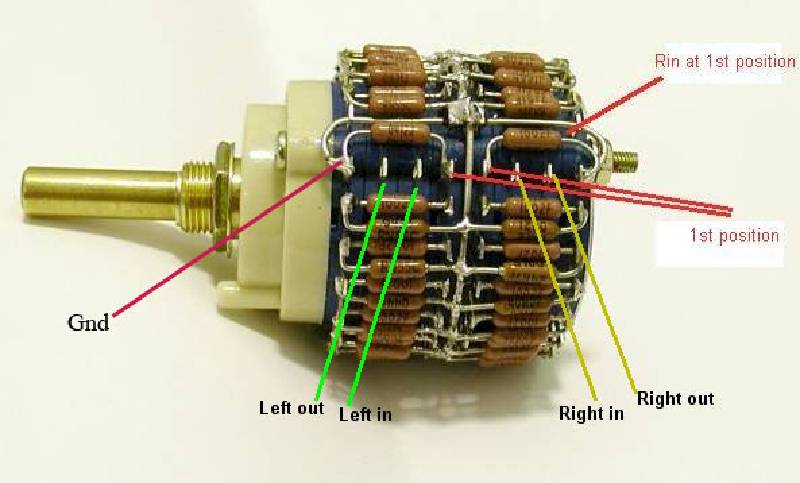

Ben zelf op zoek naar een stappenschakelaar en kwam dit plaatje tegen op het forum, ziet het er bij jou ook zo uit? Komt van http://forum.zelfbouwaudio.nl/viewtopic ... &start=150

[Rudolf]

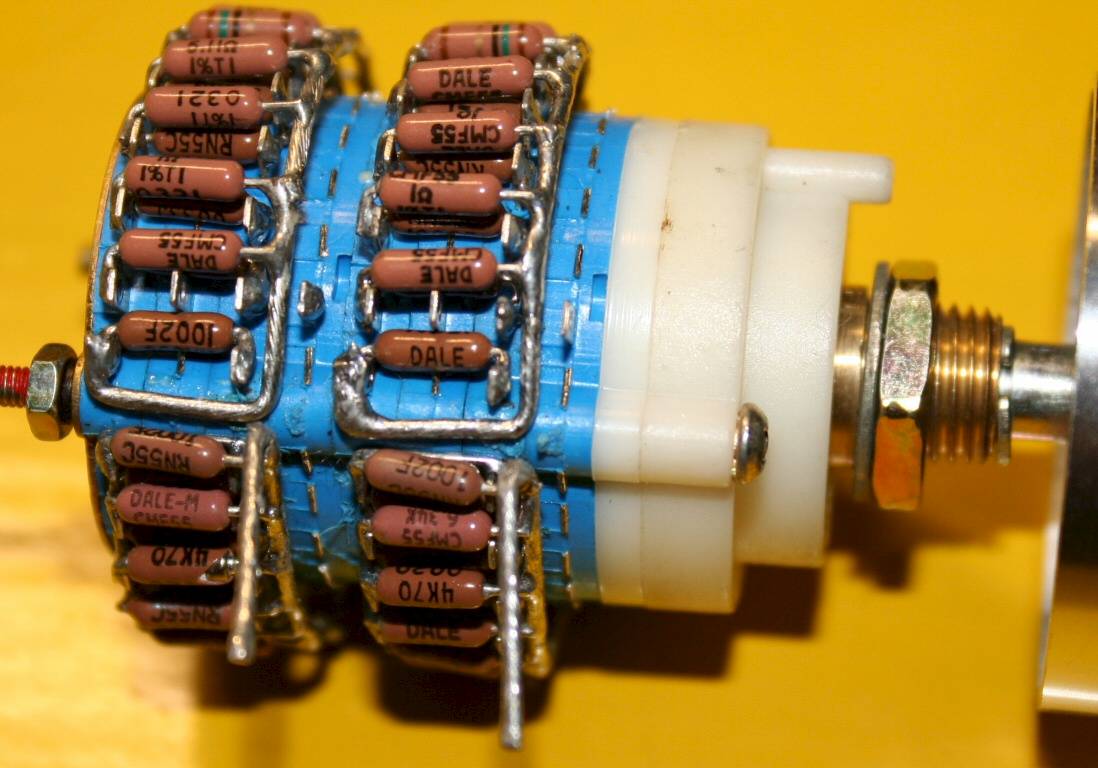

Ja dit plaatje als leidraad, maar bij de mijne (zie foto boven?) is het toch anders.
Komt uit een doos spullen van het uitzonderlijke donatieprogramma.
Die twee duidelijke lipjes voor IN en UIT zijn er bij de mijne niet.
En ik heb een uur alles in die buurt zitten meten en kwam steeds weer uit op alleen kortsluitng , 10kOHM of incidenteel 20 kOhm.

[Barry2001]

Ik kan het niet goed zien op jou plaatje, maar zijn die pinnen in het midden niet de L en R aansluitingen? en de uitstekende draden de gnd's Moet je met een multimeter kunnen zien.

[Rudolf]

Ja die draden zijn aarde, maar ik heb al tussen alle lipjes in alle standen van de schakelaar gemeten met de multimeter en nergens andere waardes dan ik al schreef.

[SARK]

Komt uit een doos spullen van het uitzonderlijke donatieprogramma.

[Ah!buis]

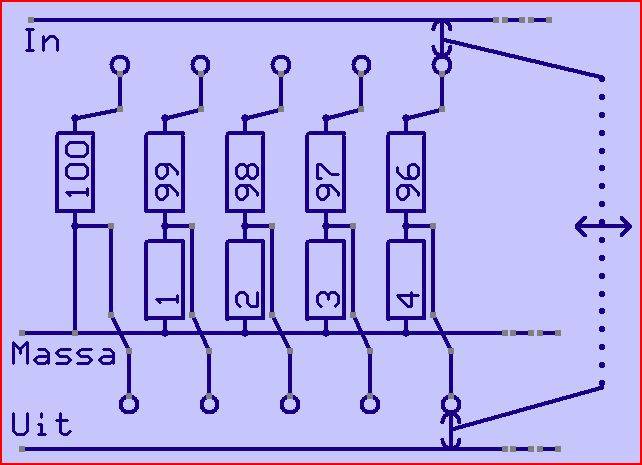

Denk dat 't zo zit
Anne

[Rudolf]

Ja dat dacht ik ook; maar dan moet ik dus in iedere stand van de knop een andere waarde meten, oplopend of aflopend?
En dat is niet zo.
Ik ga het nog een keer proberen hoor, want ik wil wel dat het werkt.

[Ah!buis]

Ja dat dacht ik ook; maar dan moet ik dus in iedere stand van de knop een andere waarde meten, oplopend of aflopend?
En dat is niet zo.
Ik ga het nog een keer proberen hoor, want ik wil wel dat het werkt.

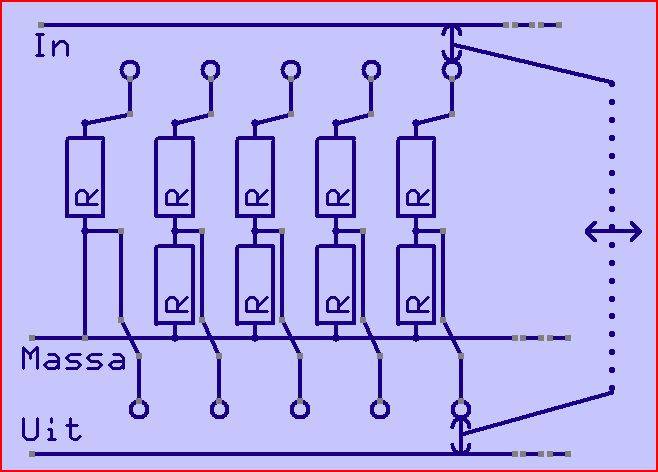

Tussen In en Massa zal 't wel steeds (ong) hetzelfde zijn .Tussen Uit en Massa zou 't moeten veranderen.
Je kiest elke keer een andere deler ,bovenste/onderste weerstand.
Bij de meest linkse stand is de onderste nul (doorverbonden) en bijft de bovenste als belasting van de In.
Anne

[Rudolf]

OK, op de een of andere manier vind ik dit altijd moeilijk mee te denken.

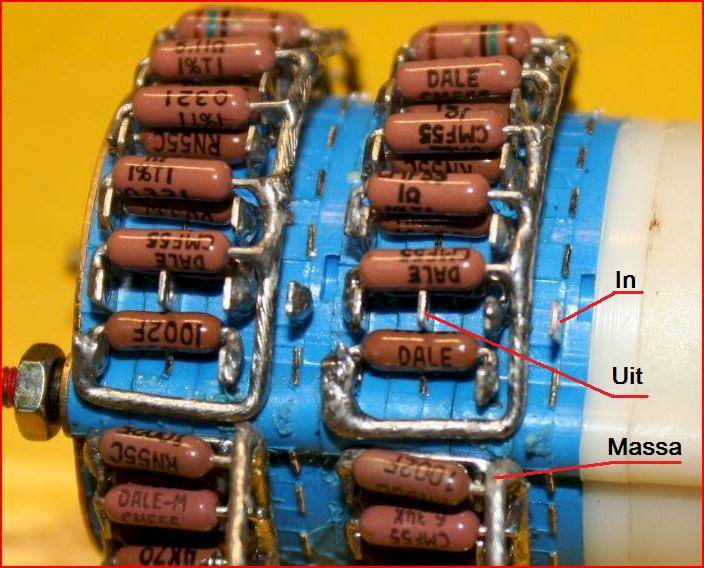

Ik heb nu tussen In en UIT zoals jij aangeeft in je laatste foto met tekst er in (prima, dank!) de Ohm gemeten.
Dat had ik niet moeten doen snap ik nu maar de resultaten zijn bemoedigend; in stand 24 meet ik nul, dat is volume vol open dus, eentje terug meet ik 3,5 kOhm, dan 5,6 ; 6.8 ; 7.9 ; 8.2 ; dan twee keer 9,1 en twee keer 9,5 en vanaf de 14e stand terug naar 1 altijd 10 kOhm.
Ik zal dus nu eens meten tussen UIT en aarde zoals jij zegt, dan moet het misschien toch blijken te kloppen.
Jullie zijn helder vandaag, ikke dus niet zo

[Barry2001]

OK, op de een of andere manier vind ik dit altijd moeilijk mee te denken.
Ik heb nu tussen In en UIT zoals jij aangeeft in je laatste foto met tekst er in (prima, dank!) de Ohm gemeten.
Dat had ik niet moeten doen snap ik nu maar de resultaten zijn bemoedigend; in stand 24 meet ik nul, dat is volume vol open dus, eentje terug meet ik 3,5 kOhm, dan 5,6 ; 6.8 ; 7.9 ; 8.2 ; dan twee keer 9,1 en twee keer 9,5 en vanaf de 14e stand terug naar 1 altijd 10 kOhm.
Ik zal dus nu eens meten tussen UIT en aarde zoals jij zegt, dan moet het misschien toch blijken te kloppen.
Jullie zijn helder vandaag, ikke dus niet zo

Lijkt goed, logaritmisch verloop, je hebt de aansluiting wel te pakken.

[SARK]

Met verkrachte eenden kom je een eind

[Rudolf]

Tussen UIT en MASSA Loopt het terug van 10 kOhm op stand vol open/24 naar 6,3 4,7 3,5 en bij standje 17 al op 800 Ohm verder aflopend naar 1 Ohm en 0,1 Ohm op stand 1.
Misschien werkt het ding dus toch goed?
Ik ga vast een proefopstellinkje maken.

[Rudolf]

Nou het werkt dus toch wel; eerste stappen doen niet veel maar het werkt prima.
Jullie worden bedankt; ik wou hem al weggooien.
Je moet er niet aan denken natuurlijk door een foutje in zo'n ding ineens de volle bak in een eindversterker te gooien.
Ik heb hem even aan een proefsnoertje gesoldeerd en op een gewone versterker op half volume aangesloten. Lekker veilig.
En prrrrrrimaaaaaaaaaaaa.
Gaat hij misschien toch in de UCD 180 die ik in een Akai AM-2200 kast aan het bouwen ben. Past ook goed allemaal.
Zal ik ook nog wel vragen over hebben, ik weet jullie te vinden. Maar ik heb al twee mono blokken UCD dus even nabouwen is een makkie; maar als er iets niet (goed) werkt...........................

[SARK]

Nou het werkt dus toch wel; eerste stappen doen niet veel maar het werkt prima.

Logaritmisch misschien
http://members.home.nl/giem/w&tADD/log_pots.htm

[Rudolf]

Ja dat zal het wezen, maar in het "zachte" gedeelte gaat een gewone potmeter natuurlijk vaak veels te hard en bij slijtage gaat hij daar het eerst kraken of piepen.

[Rudolf]

UCD en stappenschakelaar goed werkend in de AM-2200 kast gekregen.
Dank allemaal

[ray5150]

[Ah!buis]

Lijkt erop dat Ray het niet gelooft zonder plaatjes
Denkt zeker dat het een aprilgrap is
