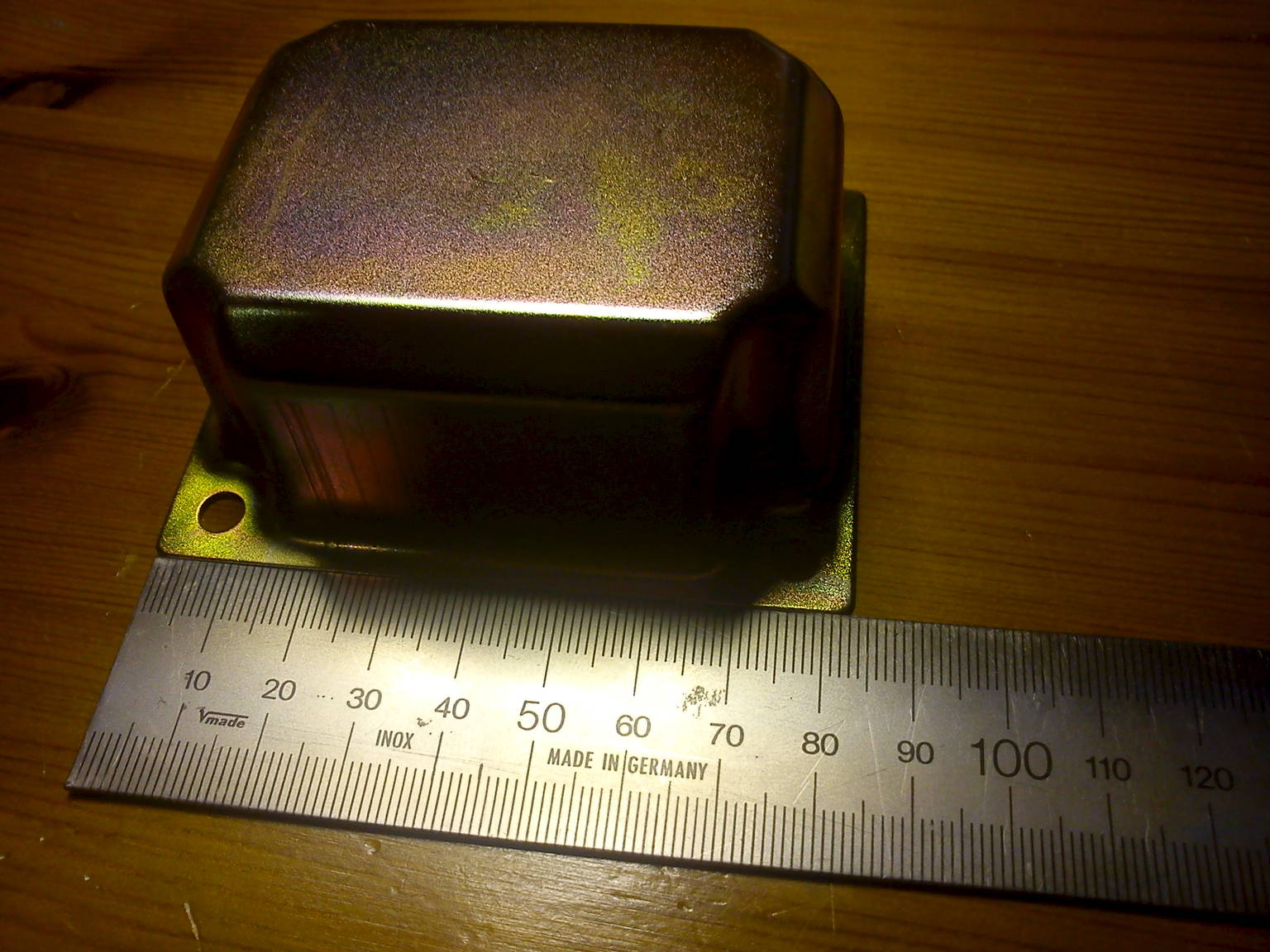

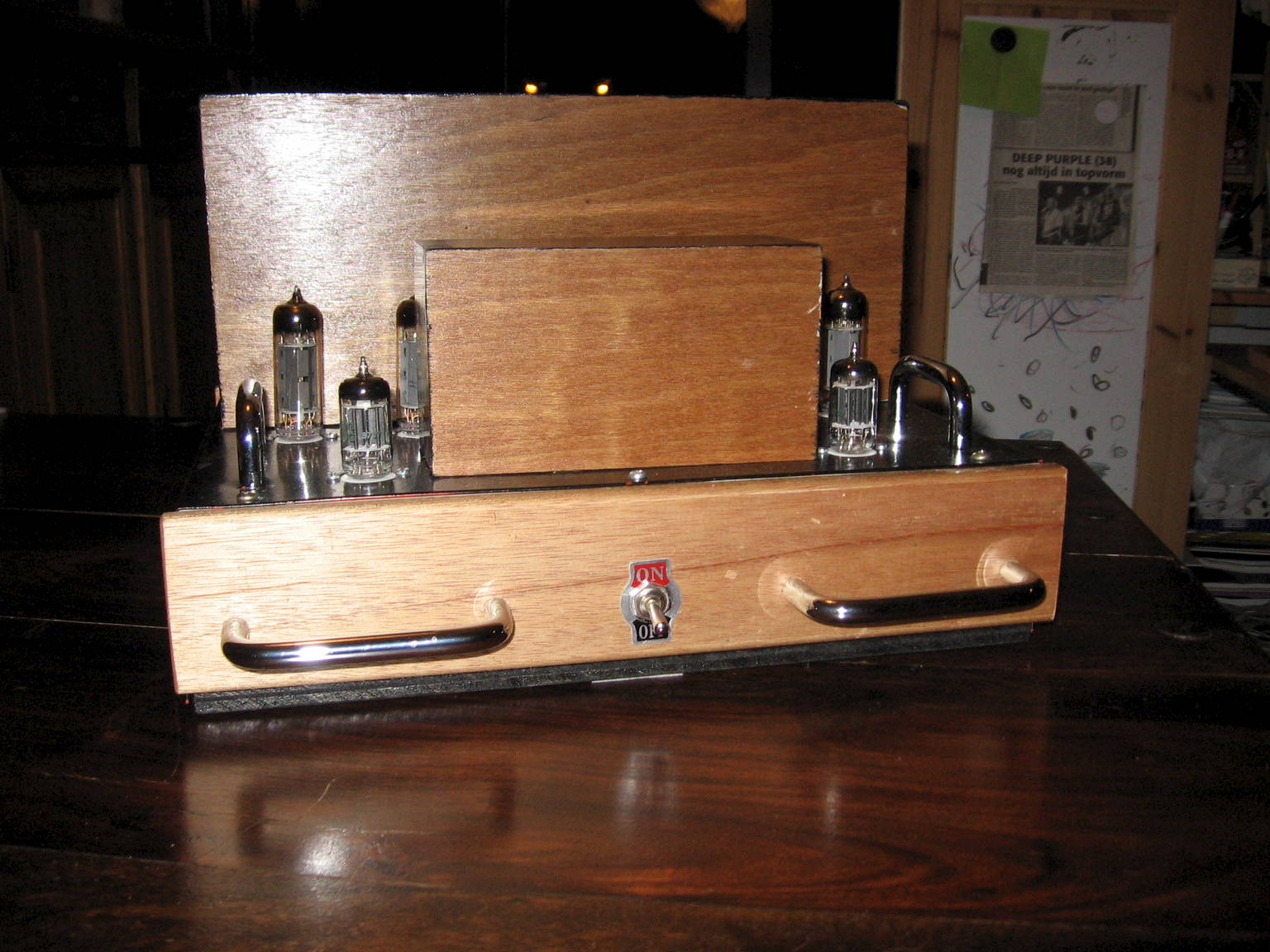

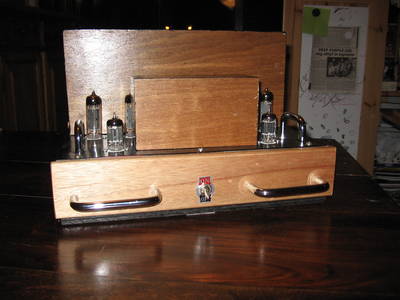

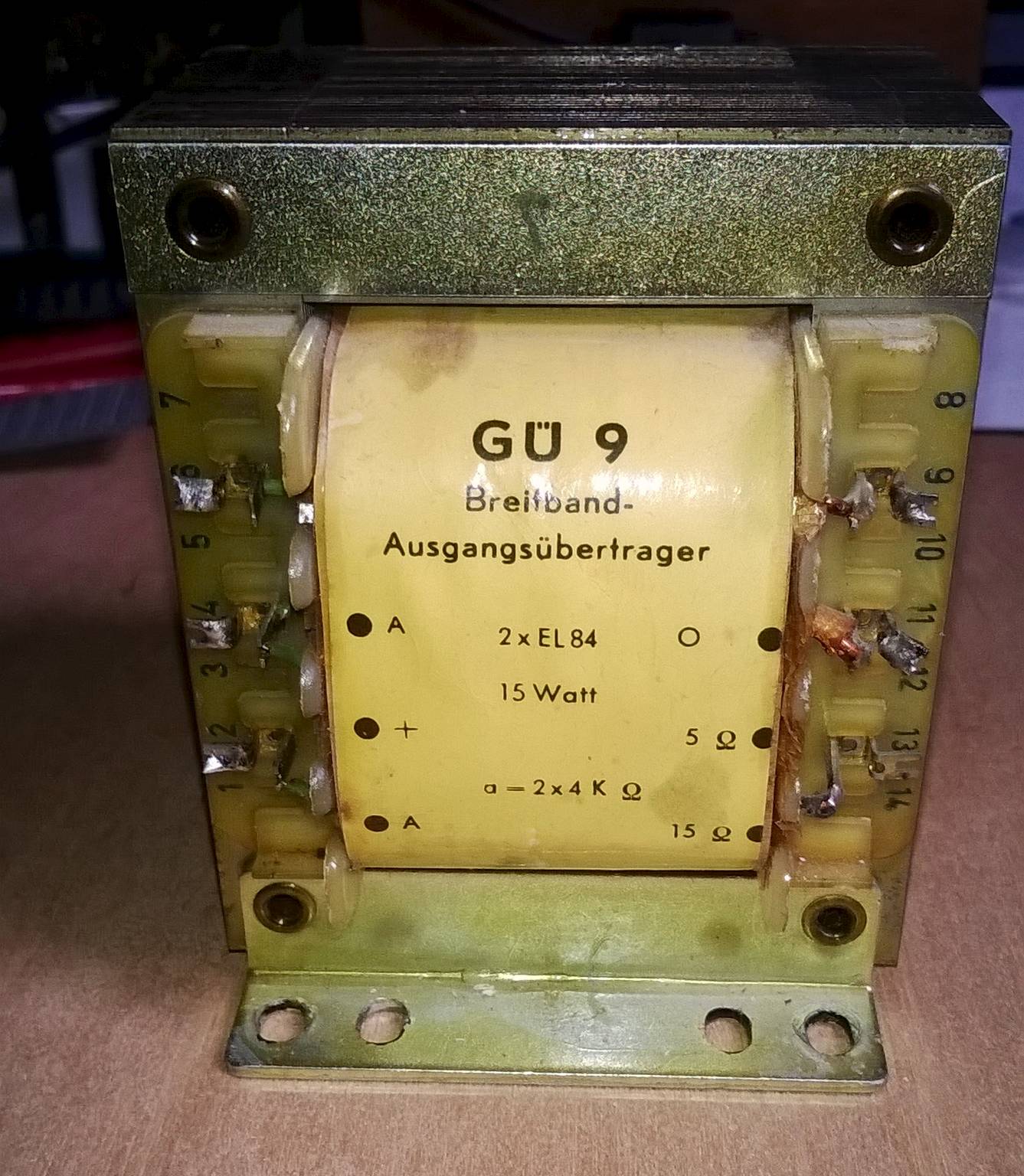

Dit zat allemaal onder de houten kappen:

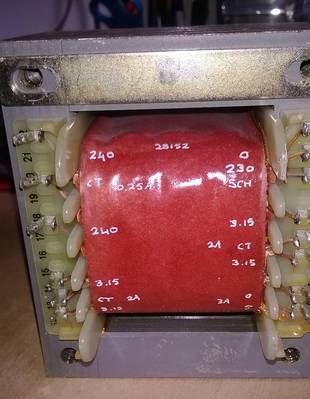

Omdat de secundaire spanning van de voedingstrafo niet zo heel hoog is, en de HF10 op een redelijke spanning draait, wil ik deze keer met BYV diodes werken in plaats van met een buis-gelijkrichter. Voor een PushPull moet dat niet veel uitmaken, maar ik heb dan voldoende spanning over.

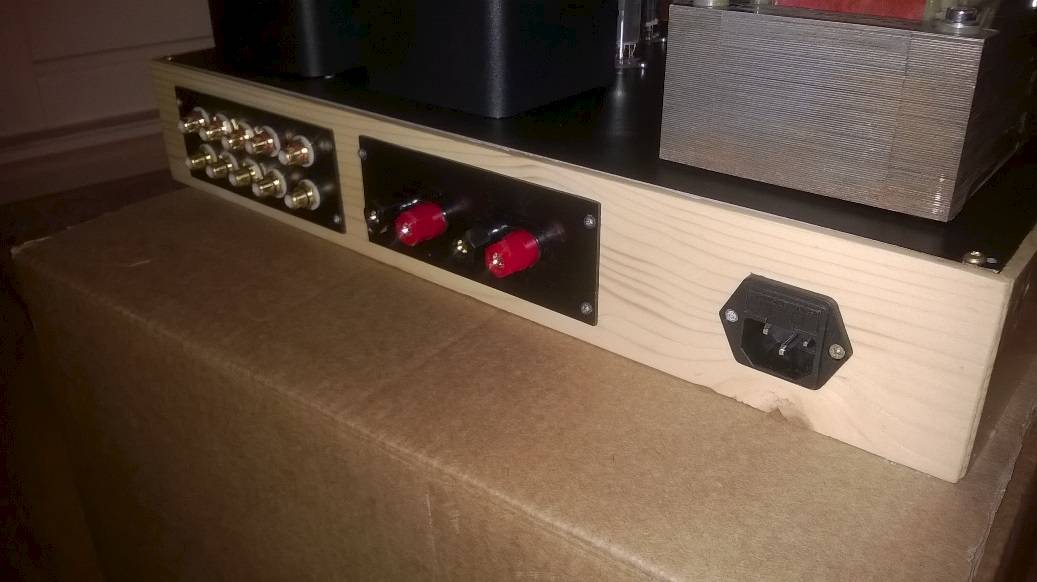

Uiteraard komt er in deze variant gewoon een volumeregelaar en een ingangskeuzeschakelaar met vier inputs én een output!
Ik wil de gekozen ingang ook direct weer naar buiten uitvoeren, zodat ik ook een koptelefoonversterker kan aansluiten.
Het inschakelen van de gloeistroom doe ik met een printje van Barry, inmiddels al grotendeels in elkaar gesoldeerd. Ik twijfel alleen of ik wel de goede relais heb gekocht bij Dick Best. Maar de tijd zal het leren. In elk geval las ik al ergens dat ik de relais contacten het beste in de wisselstroomkring kan zetten, dus dat zal ik dan ook maar doen.

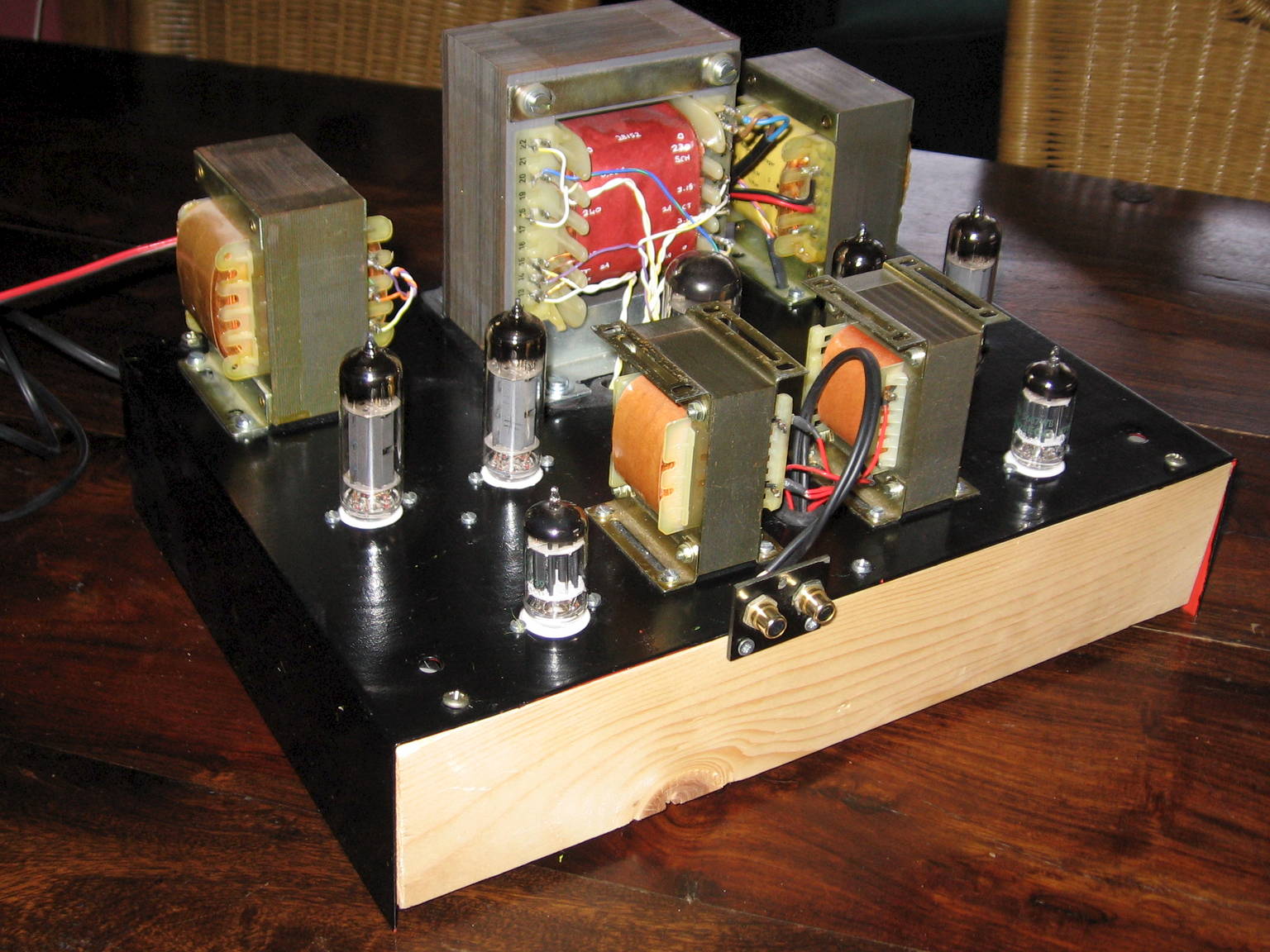

De eerste condensator na de gelijkrichter wordt denk ik een pio-motorstartcondensator. Die slingert nog ergens tussen mijn voorraden. De vorige incarnatie van de EL84PP had allemaal MKP's in de voeding, maar die klonk een beetje klinisch en had een wat zwakke basweergave. Door nu de HF10 schakeling te gebruiken - in penthode - en met stroombronnen, hoop ik dat te verbeteren. De PIO in de voeding moet het geheel wat "smeuïger" maken, zeker in combinatie met de prima dubbel elco's van JJ.

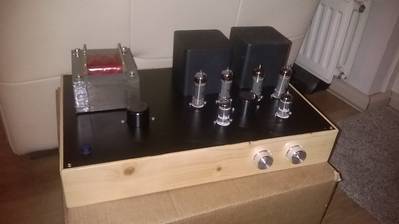

Zo, nu eerst maar weer eens verder met het chassis (een vurenhouten omlijsting met een zwart gespoten aluminium plaat).
Foto's daarvan volgen nog.
.
