mooie 12V voeding voor Minipsp 2x8

[peterhenk]

Ik heb een Minidsp 2x8 gekocht en ben nu op zoek naar een mooie 12 V voeding die beter is dan de typische schakelende voedinkjes die uit China komen

Liefst een opgebouwde print of anders print + onderdelen.

Alvast dank

Peter

[ray5150]

Ik denk dat ik nog wel een paar 317 printjes in een rommelbak heb liggen, heb er toen een hele stapel tegelijk gemaakt voor de verkoop.
Componentjes kun je allemaal bij Dick Best bestellen.

en anders heb je je van Velleman ook kant en klare 317 pakketjes.
http://www.vellemanprojects.eu/products/view/?id=8980

[peterhenk]

Hoi Ray

Het vellemannetje 317 lijkt mij wel heeeeeeeel eenvoudig!

Shit in = shit uit bij voeding bij digitale spullen heb ik gelezen. Is dit goed genoeg? Ik ben geen purist maar wil wel kwaliteit naar al mijn inspanningen

Peter

[SuperR]

Als het wat hifi-igger moet zijn kun je hier naar kijken;

http://www.amb.org/audio/sigma11/

[peterhenk]

PSU_DIY_ver_2.2_SCH.pdf

(248.82 KiB) 229 keer gedownload

Ik had nog wat liggen en die ga ik gebruiken als 15 volt geen probleem is. Anders kan ik waarschijnlijk ook nog wat naar beneden bijregelen door wat weerstanden te vervangen.

[ray5150]

Als het wat chiquer moet, kun je ook een kijken naar de Jung-regulators van Sjostrom. :
http://sjostromaudio.com/pages/index.ph ... -regulator

Printen hiervoor kun je bij hem kopen.

Een paar jaar geleden heeft Pjotr (Peter de Jong) een verbeterde 317 voeding voor de HK dac ontwikkeld.
Er is een topic over met leerzame meetresultaten. de print is inmiddels uitverkocht, maar deze is ook goed te bouwen op een gaatjes print.
http://forum.zelfbouwaudio.nl/viewtopic ... 20&t=10488

[AatV]

Om nog maar een een mogelijkheid voor te stellen. De LT1963A en LT3015 regulators. Een stuk minder ingewikkeld dan de Jung/Didden en Sjöstrom regulators en toch goed kwa geluidskwaliteit.
In uitgave 4 van Linearaudio heeft men een poging gedaan om subjectieve beoordelingen te koppelen aan electrische gegevens. Niet helemaal gelukt, maar deze regelaar was veel beter dan verwacht!

groet,
Aat

[ray5150]

Aat, niet om te zeuren maar de LT1963 is fixed Vmax out 3.3 VDC,
en de LT3015 is wel variabel, maar regelt een negatieve spanning, net als een LM337.

(ik heb het ook maar uit de datasheets... )

Dat strookt niet echt met de vraag van de TS voor een +12 Volt voeding...

[ray5150]

Het lijkt me zeer waarschijnlijk dat die MiniDSP dingen ook nog eigen regelaars aan boord hebben voor +5 en +3.3 VDC.
Zo heel veel zal het ook dan ook niet uitmaken wat je erin stopt, word toch wel recht getrokken.

[AatV]

Aat, niet om te zeuren maar de LT1963 is fixed Vmax out 3.3 VDC,
en de LT3015 is wel variabel, maar regelt een negatieve spanning, net als een LM337.

(ik heb het ook maar uit de datasheets... )

Dan moet je dit even bekijken.

groet,
Aat

[peterhenk]

Het lijkt me zeer waarschijnlijk dat die MiniDSP dingen ook nog eigen regelaars aan boord hebben voor +5 en +3.3 VDC.
Zo heel veel zal het ook dan ook niet uitmaken wat je erin stopt, word toch wel recht getrokken.

Ik zal het zo eens gaan testen, Minidsp laat niet meteen wat van zich horen (best logisch). Er kan denk ik niet veel mis gaan.

Ik heb een 12 en een 18volt ringkern. Zal eens meten wat dat doet met mijn voedinkje.

[ray5150]

Aat, niet om te zeuren maar de LT1963 is fixed Vmax out 3.3 VDC,
en de LT3015 is wel variabel, maar regelt een negatieve spanning, net als een LM337.

(ik heb het ook maar uit de datasheets... )

Dan moet je dit even bekijken.

groet,
Aat

Mja, ik zie het al. ik heb te snel gekeken. hij is zowel vast als als variabel te gebruiken.
Staat een beetje apart omschreven. nu heb ik zelf geen ervaring met dit soort "5 poters"
Wel aardig aan de prijs...kost nog meer dan 10 stuks LM317.

Maar om ontopic te blijven, zonder schema of print kan Peterhenk er niet zoveel mee.

Ik heb een 12 en een 18volt ringkern. Zal eens meten wat dat doet met mijn voedinkje.

Die 12 Volt lijkt me een goede keuze, als je die 18 Volt pakt krijg je, gelijkgericht, een veels te hoge spanning.
Dat is alleen maar een hoop gedoe om weer weg te stoken.

[peterhenk]

Het geheel speelt met de 12V ringkern!!

Ik meet12,99 Volt en alles blijft mooi koel. Het klinkt ook nog eens top. Zou graag meten wat de invloed is tegenover een goedkoop ding maar daar heb ik geen spullen / verstand genoeg voor.

Wat ik wel kan is luisteren: mooi strak en ruis vrij! Ik werk overigens "balanced".

Dank voor de hulp!

[ray5150]

Ja, en heb je ook enige vorm van stabilisatie toegepast ?
Want daar was het je om te doen, tenslotte...

[peterhenk]

Das waar

DSP hangt dus "op z'n kop" in de IKEA box

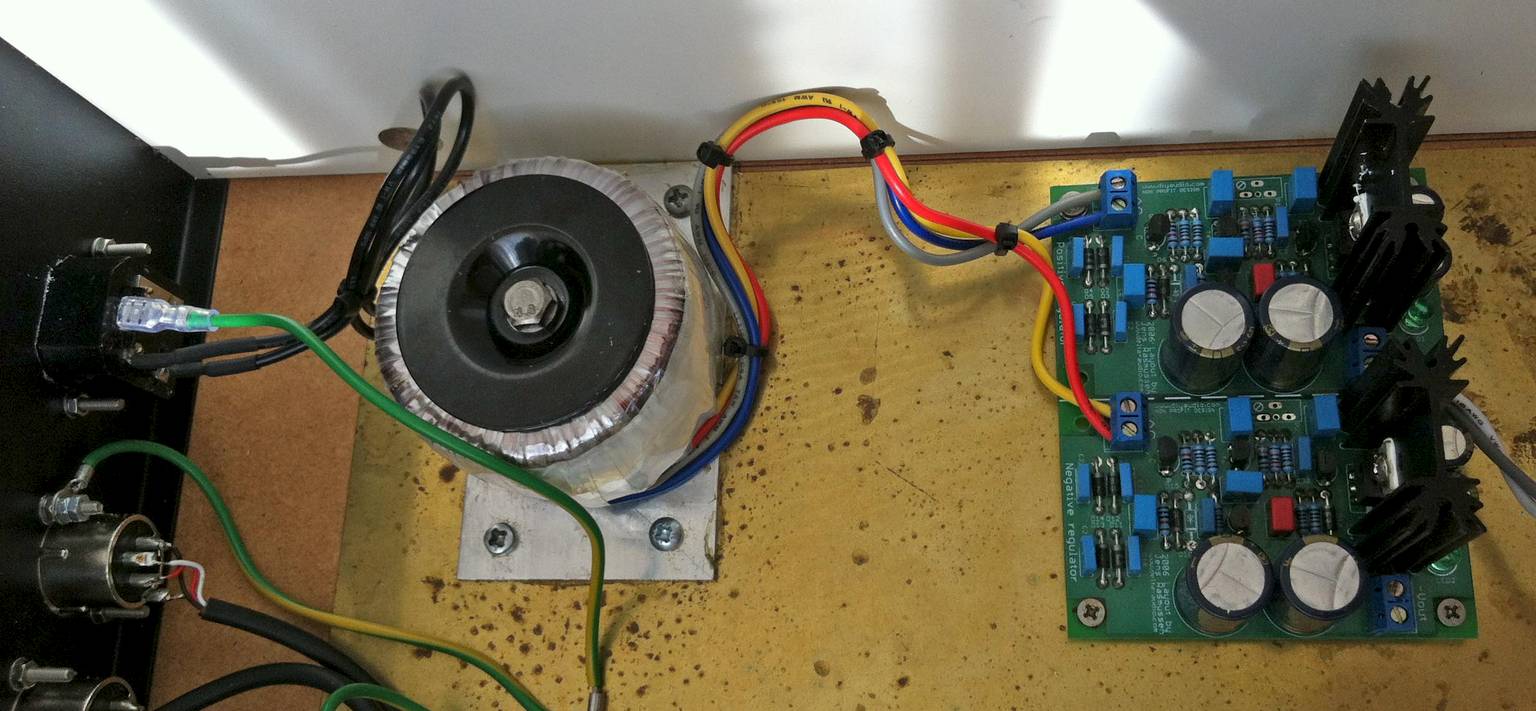

Voeding

Voorkant met zelfgemaakt frontje uit hoek alu

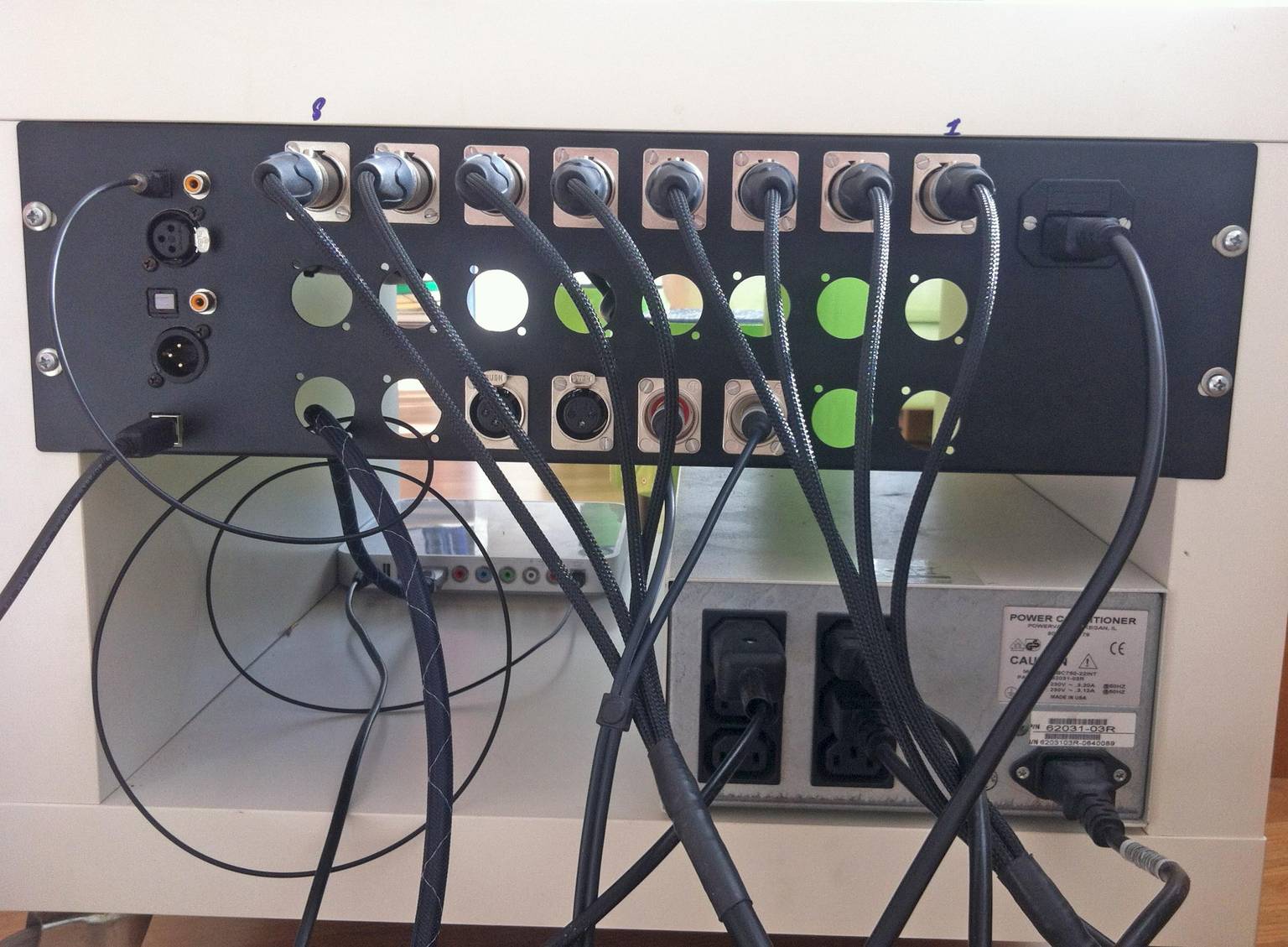

Achterkant op basis van een rack element van Bax-shop

[Vinculum]

De oplossing met het kastje is simpel en toch mooi! Goed gedaan!
Een hoekprofieltje met de knoppen/display ellende en de rest weg stoppen in het kastje. Waarom bedenk ik zoiets nou niet? Nee, ik moet weer hele kasten maken met alle ellende die erbij komt.

[peterhenk]

Dank,

Ik had ook al weer bijna hout / alu etc. gekocht voor weer een kast

Maar ik heb nog 2 versterker kastjes af te bouwen (sinds meer dan een jaar), dan wordt je vanzelf creatief.

Ik steel zelf veel technische ideeën op fora dus kopiëren die handel!!.

[ray5150]

Die Ikea kastjes worden ook gebruikt om 19 inch pc spul in te proppen. (switches, ondiepe servertjes.)
Ook in menig slaapkamer opname studio kom je ze tegen.

[peterhenk]

En kan het jouw goedkeuring wegdragen? (de opbouw / voeding) of moet het helemaal anders

[ray5150]

Ik zie niet echt vreemde dingen, zo op de foto.

Maar als ik een paar dingen te zeuren zou moeten hebben zou dat dit zijn :

- Het is vrij gebruikelijk om AC voerende bedrading in elkaar te twisten, met name netspanning.
dit elimineert het magnetisch veld dat AC voerende bedrading in andere (audio voerende) bedrading kan induceren.
(maar omdat je flinke tussenruimtes hebt zal dat in de praktijk wel meevallen.)

- Netspannings bedrading zo kort als mogelijk houden. (zie ook boven)

-Die bedrading die op de XLR's zit aangesloten, sommige staan meer dan haaks op de aansluitpennen.
Gezien het feit dat het niet al te dikke aders zijn is het niet ondenkbaar dat zomaar ineens kan afbreken.
hoeft niet gevaarlijk te zijn. kan varieren van een nare brom, tot geen geluid, tot een opgeblazen tweeter...
