Ruststroom instellen? wel nee

[Ah!buis]

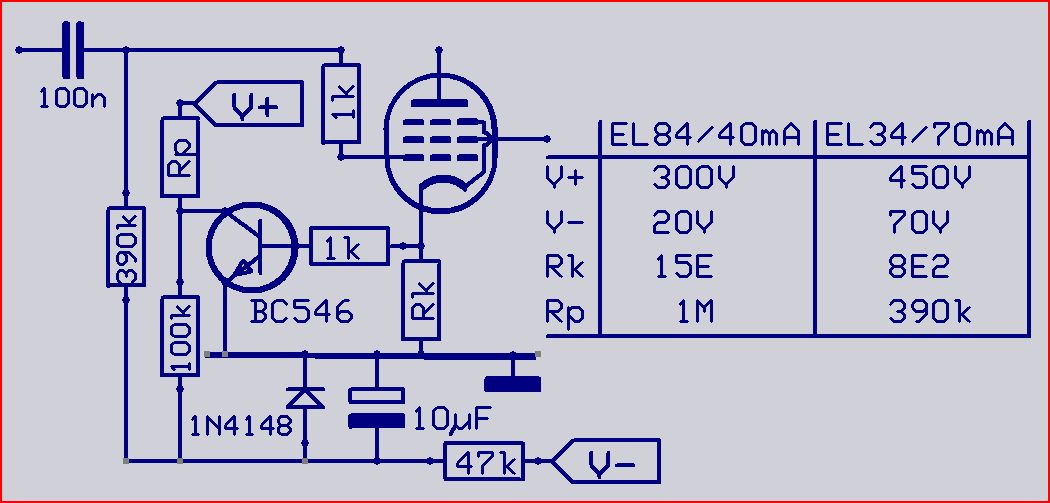

Eenvoudige manier om de ruststroom stabiel te houden.
Doet 't zelfde als een kathodeweerstand+elco maar zonder het (grote) spanningsverlies.
En net zo als met die weerstand hoeft er niks ingesteld .
Anne

[mtb]

Ziet er gelikt uit, maar als ik even snel reken, regelt de transistor de Vg1 tussen -7V en -13V, en dat lijkt me te klein:

Je zit dan rond de 175mA anode-stroom, voor 40mA zou Vg1 ca. -20V moeten zijn.
Maar dat moet wel lukken met andere weerstandswaarden en spanningen.

[AatV]

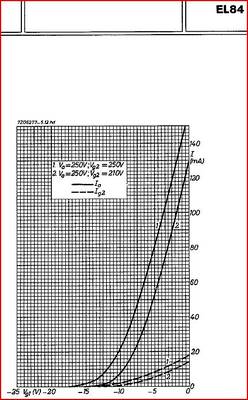

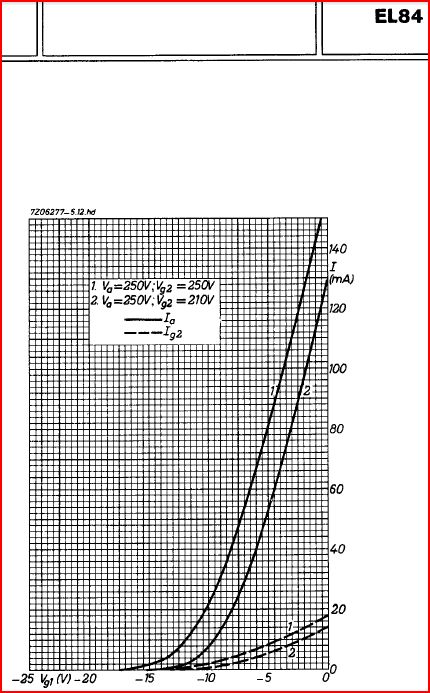

Ik neem aan - na je opmerking gelezen te hebben - dat je denkt dat de EL84 en de PL84 op de gloeispanning na identiek zijn??

groet,
Aat

[Ah!buis]

Zo is't maar net
Een PL84 is geen EL84 met een andere gloeidraad
Anne

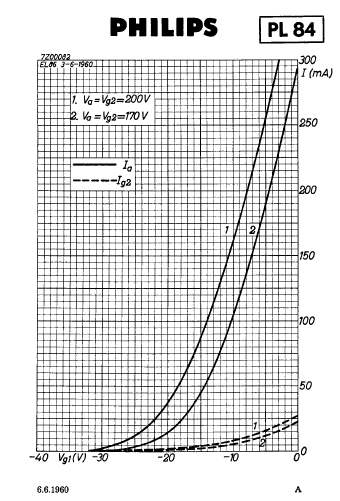

Voor de zekerheid even nagekeken , PL84 is,op de gloei na,een EL86

[mtb]

Degene die de nummers bedacht heeft, zal inmiddels wel een langzame en pijnlijke dood gestorven zijn, en terecht want wat is dat nou voor logica!
Maar het blijft een leuk ontwerpje en als je van een gelijkspanning voor de gloei van P-buizen uitgaat, heb je meteen je negatieve spanning.

[Ah!buis]

Vermoedelijk is dat een rest van 't verleden.
Zoals de elektrische stroom van + naar - is logisch,blijkt achteraf dat dat elektronen zijn die net de andere kant uitgaan .
Met die buizen is dat waarschijnlijk zo gegaan;
er moest een buis komen voor de vertikale afbuiging in de TV waar serievoeding gebruikelijk was,een PL dus.De laatste was die voor de video-uit,een PL83,en de volgende werd PL84.Niks te maken met de EL84.
Vervolgens waren ze op de gedachte gekomen dat voor een seriebalans (LS's vaan 800hm) de PL84 ,die voor de lagere voedingsspanning met gelijkgerichte netspanning bedoeld was,heel geschikt is.Maar ja,versterkers hang je niet zomaar aan 't net ,en moest 'r een E-versie van komen.Eh EL84,nee bestaat al,en daar was dan de EL86 .
Anne
