Mijn geliefde buizenversterker stuk, kan iemand helpen?

[simsalabim]

Zojuist een zeer vervelende situatie gehad.
Mijn buizenversterker is stuk gegaan.
Ik heb een Cayin a88t buizenbak op basis van 4 x 6550eh.

Zomaar gingen al de buien uit en stond er 1 6550eh als een gek te gloeien, helaas kwam ik er pas achter toen het al enorm stonk in huis...
Een zeer nare chemische geur, direkt de amp uitgezet en laten afkoelen.

Iemand ervaring met een dergelijk defect?
Wat kan ik zelf doen?

Bij voorbaat zeer bedankt voor hulp, ik ben er nogal van ontdaan..

[Agent327]

Tsja, ik zou hem repareren. Flauwwww.
Maar ben je zelf een beetje buizentechneut? Het is niet ongevaarlijk maar dat wist je natuurlijk al.
Zo niet dan is het misschien verstandiger een buizen zelfbouwer in de buurt vragen je eens te assisteren met de diagnose.

Een vriend van mij had iets dergelijks met een Audion 300B, dat mocht ik onderzoeken en dat zat hem toen in een kapotte uitgangstransformator.
Een 300B was ook gemold.

Schema???

[simsalabim]

Bedankt voor je reactie
Repareren zal wel moeten natuurlijk, heb alleen de financieeen niet voor een dure reparatie.
Uiteraard snap ik dat buizenversterkers gevaarlijk zijn, maar wil wel kijken of ik er zelf iets aan kan doen met hulp van de forumgenoten.

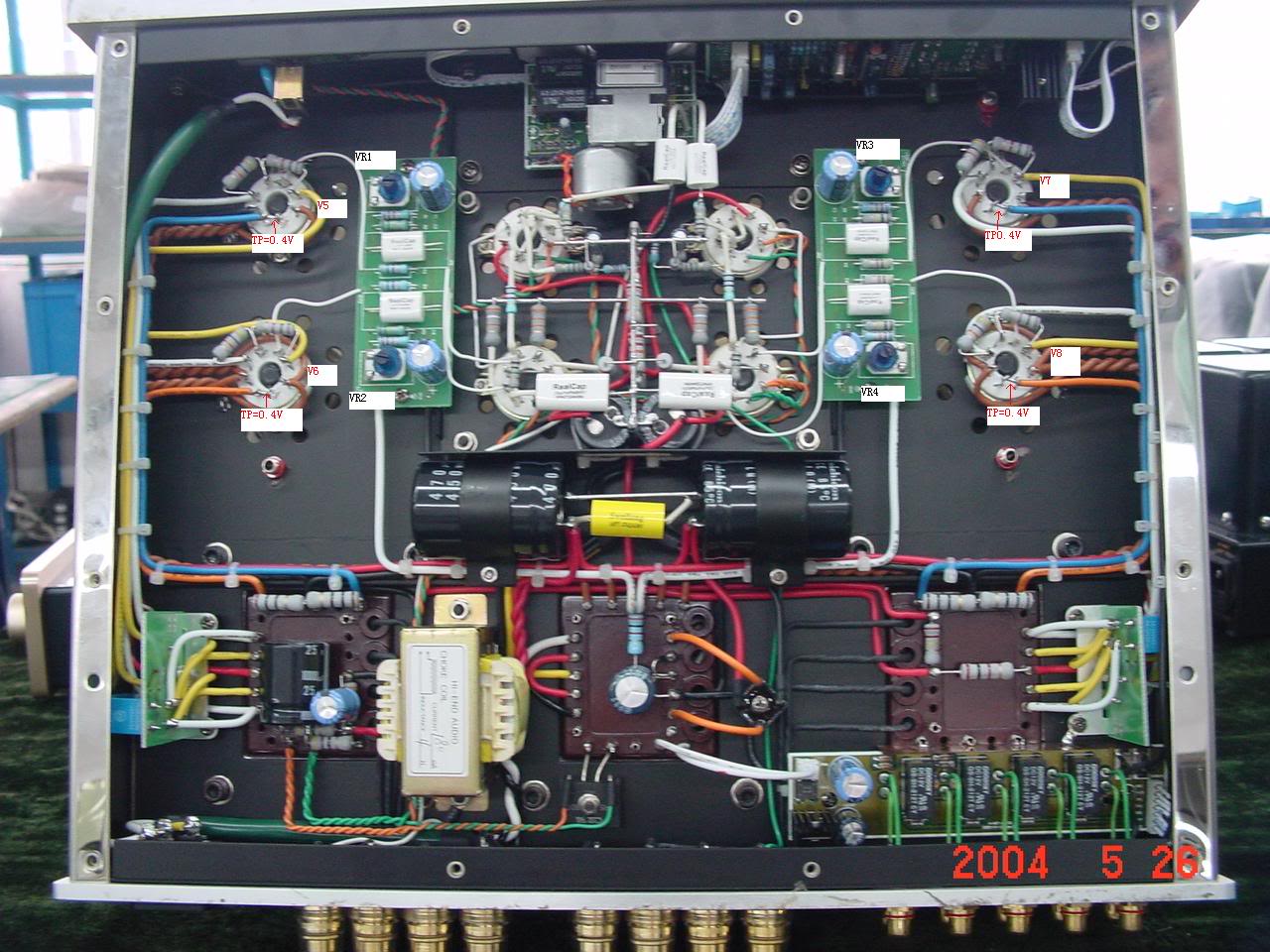

Dit plaatje van internet geplukt: een schema nog niet gevonden, ben ik nog naar aan het zoeken.

[molekuul]

Kun je een soortgelijke foto maken van jouw versterker, mogelijk dat je al iets kunt ontdekken...

[simsalabim]

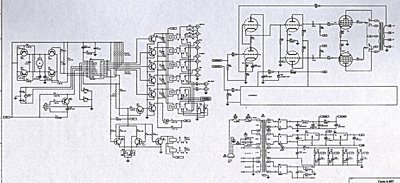

Ik heb alleen maar een wazig schema kunnen vinden, dat gaat denk ik niet helpen..

[simsalabim]

Kun je een soortgelijke foto maken van jouw versterker, mogelijk dat je al iets kunt ontdekken...

Ik ga hem nu openschroeven en een foto maken.

[Agent327]

Dat is een prachtig schema, nu weten we wat voor schakeling je hebt.

[simsalabim]

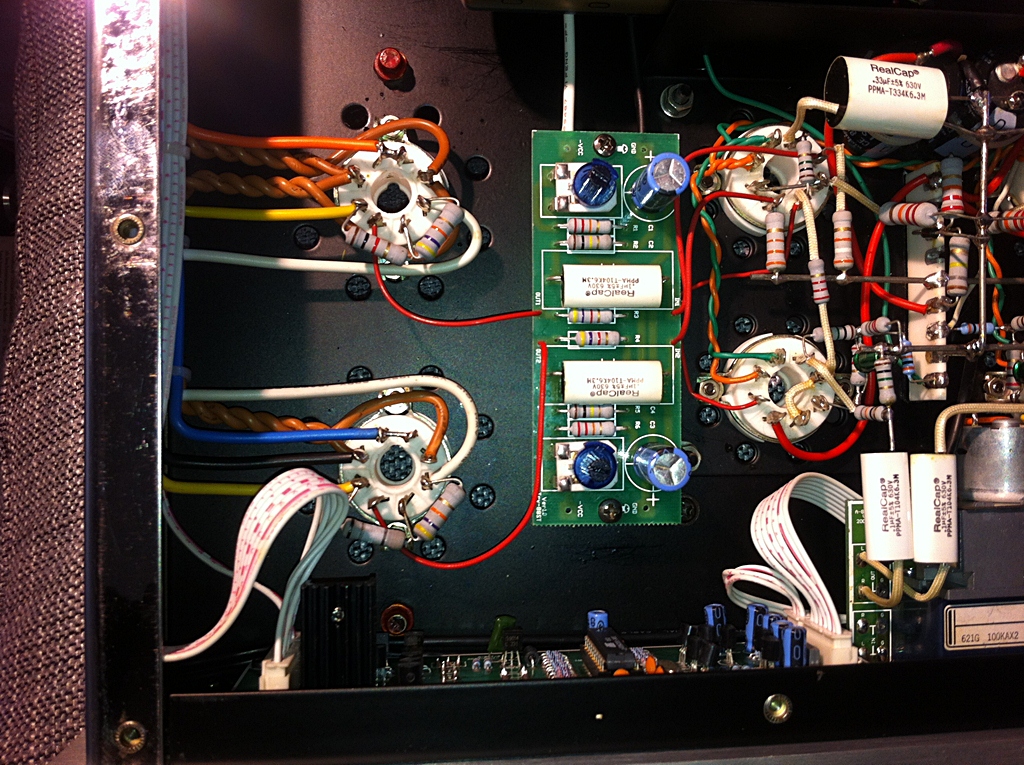

Okay, foto gemaakt,

weerstand is duidelijk doorgebrand, kleuren zijn niet meer zichtbaar (linksonder) maar het was een 1Kohms (goud,rood,zwart,bruin)
Zou dit de geur hebben kunnen veroorzaken? (doorgebrande weerstand) als ik daar ruik (linksonder, het rechterkanaal) ruikt het nog steeds.

Nogmaals, alle buizen waren uitgegaan op 1 na, die stond helder rood te gloeien, deze buis dacht dat hij een bouwlamp was..
Ik kan mij zo voorstellen dat die buis dus kapot is of iig niet meer bruikbaar..

Meer mensen die dit eens meegemaakt hebben?
Ik had net een filter modificatie gedaan aan mijn speaker, (rechter kanaal, zelfde kanaal dat aan het doorbranden was op mijn buizenversterker), heb meteen de contacten en het filter gechecked maar alles is gewoon goed aangesloten.
Ga wel de speakers even testen op een reserve ampje die ik nog heb.

Zou de weerstand het enige probleem kunnen zijn?
Hoe kan het nu dat zo een weerstand doorbrandt? De Cayin lijkt mij niet zo een goede beveiliging te hebben, als ik niet thuis was geweest.... Ik zou hem iig nooit meer aan durven laten na dit grapje..

[Agent327]

Die geur kwam vast van die weerstand.
Maar ik zie hem niet , waar zit ie?
Welke buis stond er rood? Welk type buis was het, eindbuis of driver trap?

[simsalabim]

Die geur kwam vast van die weerstand.
Maar ik zie hem niet , waar zit ie?
Welke buis stond er rood? Welk type buis was het, eindbuis of driver trap?

6550eh buis stond rood, eindbuis.

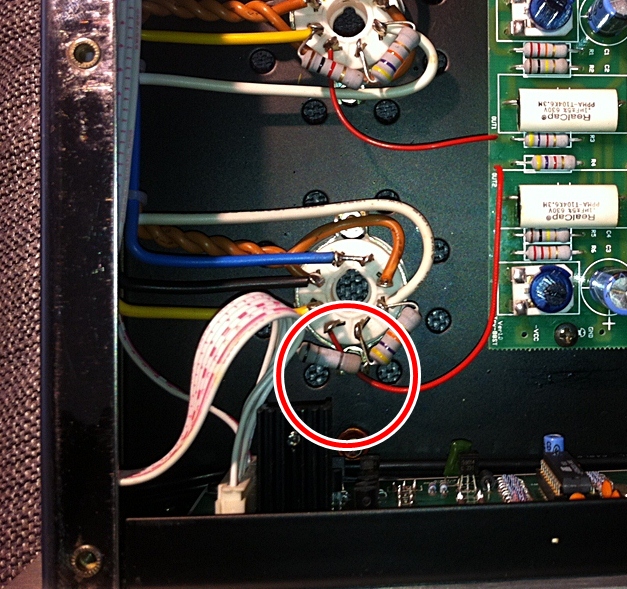

Zie detail:

(daar zaten mooie kleurtjes op)

[maikbike]

Het kan aan mijn liggen, maar ik zie geen verbranden weerstand
Wat ik wel zie is ruimtee voor een mooie koppelcondensator upgrade

[simsalabim]

Het kan aan mijn liggen, maar ik zie geen verbranden weerstand
Wat ik wel zie is ruimtee voor een mooie koppelcondensator upgrade

Vergelijk de weerstand van het kanaal boven met die van beneden en je ziet dat de kleurtjes zijn weg-(gebrand neem ik aan)

Enige upgrades komen misschien wel als de Cayin het weer doet.. dat heeft zeg maar even voorrang

[Agent327]

Markeer de verdachte buis en trek dan van dat kanaal de eindbuizen eruit en meet of die weerstanden nog hetzelfde zijn.

[maikbike]

Gespot.

Ik heb tevens een schema gevonden voor je in groter formaat.

cyan.rar

(1.58 MiB) 141 keer gedownload

Krijg hem om de een of andere reden niet als jpeg geupload

[scanspeakman]

Weerstand die doorfikt vind ik sterk tenzij het goedkope crap is. Daarnaast lijken het mox weerstanden. Die kunnen loeiheet worden maar doen het na even afkoelen nog steeds. Heb je de weerstand nagemeten? Echt doorgebrand?

Als dat ding loeiheet is geworden ligt de oorzaak denk ik ergens anders waardoor er veel en veel te veel stroom door de weestand liep (met de hitte als gevolg. Gezien het formaat zijn dit al 1 of 2 watters die wel wat kunnen hebben voordat ze gaan gloeien....). Begin eens met als je elco's checken. Een vervelende scherpe chemische lucht kan ook op een defecte condensator duiden. Geen bolle huisjes oid?

Scanspeakman

[simsalabim]

Dank voor de reacties.

De weerstand zit inderdaad nog wel gewoon vast.
Wat voor meter heb ik nodig om het een en ander te kunnen gaan checken?
Ik ga nog even visueel alles langs nu.

[Agent327]

Sluiting in buis komt vaak voor en dan kan een rooster of cathode weerstand best wegroken ook al is het de duurste crap.
Als die buizen eruit zijn kan je met de universeelmeter alle combiaties van de pennen van de buizen vergelijken, je meet of helemaal open of de weerstand van de gloeidraad. Als er een sluiting heeft zie je dat snel genoeg.

[simsalabim]

Gespot.

Ik heb tevens een schema gevonden voor je in groter formaat.

cyan.rar

Krijg hem om de een of andere reden niet als jpeg geupload

Thanks!

[simsalabim]

Sluiting in buis komt vaak voor en dan kan een rooster of cathode weerstand best wegroken ook al is het de duurste crap.
Als die buizen eruit zijn kan je met de universeelmeter alle combiaties van de pennen van de buizen vergelijken, je meet of helemaal open of de weerstand van de gloeidraad. Als er een sluiting heeft zie je dat snel genoeg.


Universeel meter (multimeter) , ga ik nu even halen!

Nog iets waar ik op moet letten? of zijn al de multimeters hetzelfde (ik ga even naar de gamma)

[Agent327]

Wat voor meter heb ik nodig om het een en ander te kunnen gaan checken?

Een gewone universeelmeter is voldoende in dit stadium.

Ze zijn zeker niet allemaal hetzelfde, technici die hem dagelijks gebruiken geven graag veel geld uit voor een goeie.
Zou ik niet doen in jouw geval.
Maar je gaat er waarschijnlijk ook een paar honderd volt DC mee meten dus veilige meetpennen!

[simsalabim]

okay, bedankt, dan wordt het een eenvoudige.

Visuele inspectie trouwens niets opgeleverd, geen verbrande componeneten verder kunnen ontdekken, buis in kwestie is ook niets aan te zien zo.

Eerst maar even de multimeter.

[scanspeakman]

Nog iets waar ik op moet letten? of zijn al de multimeters hetzelfde (ik ga even naar de gamma)

Zit er geen electro-shop in de buurt? De Gamma is nou niet de eerste plek waar ik aan denk voor een multi-meter.

Ik moest bij dit topic gelijk denken aan een spreuk die bij mijn vorige (IT-)werkgever aan de muur hing: "Daar waar het moederbord rookt, loopt de meeste stroom".

Scanspeakman

[simsalabim]

Nog iets waar ik op moet letten? of zijn al de multimeters hetzelfde (ik ga even naar de gamma)

Zit er geen electro-shop in de buurt? De Gamma is nou niet de eerste plek waar ik aan denk voor een multi-meter.

Ik moest bij dit topic gelijk denken aan een spreuk die bij mijn vorige (IT-)werkgever aan de muur hing: "Daar waar het moederbord rookt, loopt de meeste stroom".

Scanspeakman

Ik heb de elro m970 gekocht bij de gamma.
Lijkt me een prima ding, 15,50 exc batterij.

Die spreuk, vanwaar de link met dit topic?

[simsalabim]

Goed ik heb de verdachte buis voor me liggen en de universeel meter klaar voor actie.

Sluiting in buis komt vaak voor en dan kan een rooster of cathode weerstand best wegroken ook al is het de duurste crap.
Als die buizen eruit zijn kan je met de universeelmeter alle combiaties van de pennen van de buizen vergelijken, je meet of helemaal open of de weerstand van de gloeidraad. Als er een sluiting heeft zie je dat snel genoeg.

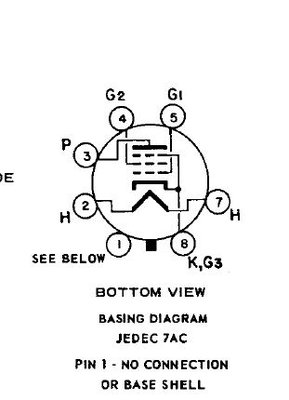

Bij jouw foto staan nummers, welke combinaties moet ik maken?
Bijvoorbeeld: de rode moet op de .. en de zwarte op de ..


Thanks!

[simsalabim]

Ok, even voor de duidelijkheid..

ik meet dus de spanning over combinaties van de pennen terwijl de versterker is aangesloten? Dus aanzetten zonder enige buizen erin, dus geen stuur en geen eindbuizen en dan de pennen meten?
Wat voor spanning moet ik meten?
Is dat gelijkspanning op de pennen? don't shoot me omdat ik geen expert ben please
Safety first, ga pas meten als ik weet wat ik ga meten en hoe ik het ga meten

De weerstands meting doe ik die op de buis zelf of over de pennen terwijl de versterker uit staat?
Moet ik nog rekening houden dan met ontlading van de condensatoren? ik wil natuurlijk niet mijn net nieuwe multimeter molesteren
