Originele bouwtopic
Doel
Een ultra compacte monitor.
Reden
Gewoon omdat ik graag eens wat anders wilde en ik al tijden 'verliefd' ben op die hele kleine kastjes.
Drivers

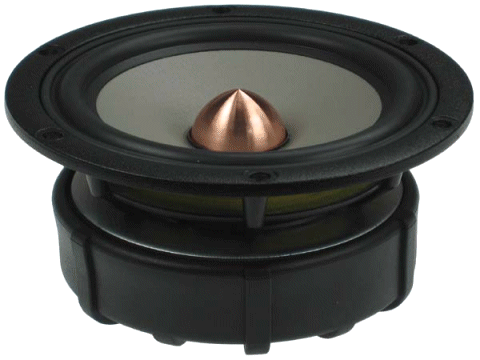

Seas W12CY001 (E0021)
- De woofer

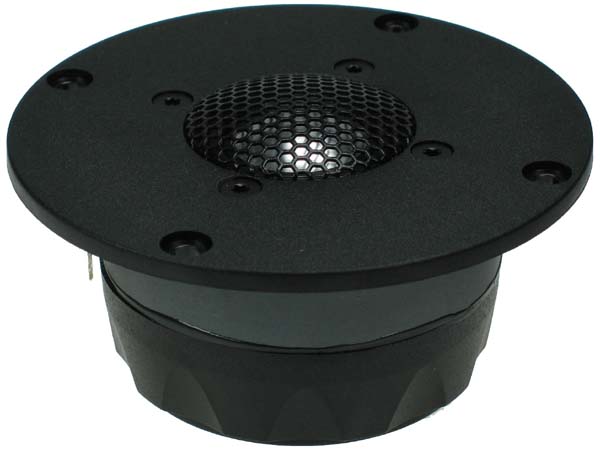

Seas H1212 (27TBFC/G)
- Tweeter
Het ontwerp
Zoals jullie gewend zijn van me heeft het even geduurd voordat het definitieve ontwerp er was. Uiteindelijk is het dit geworden geinspireerd door de Wilson Benesch Vertex en de Audi R8:
- 3D tekening

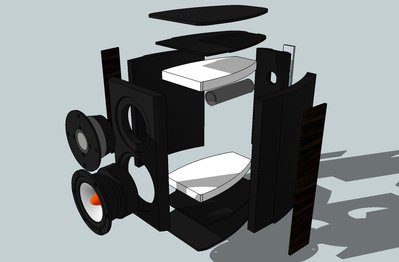

- Exploded view
De bouw

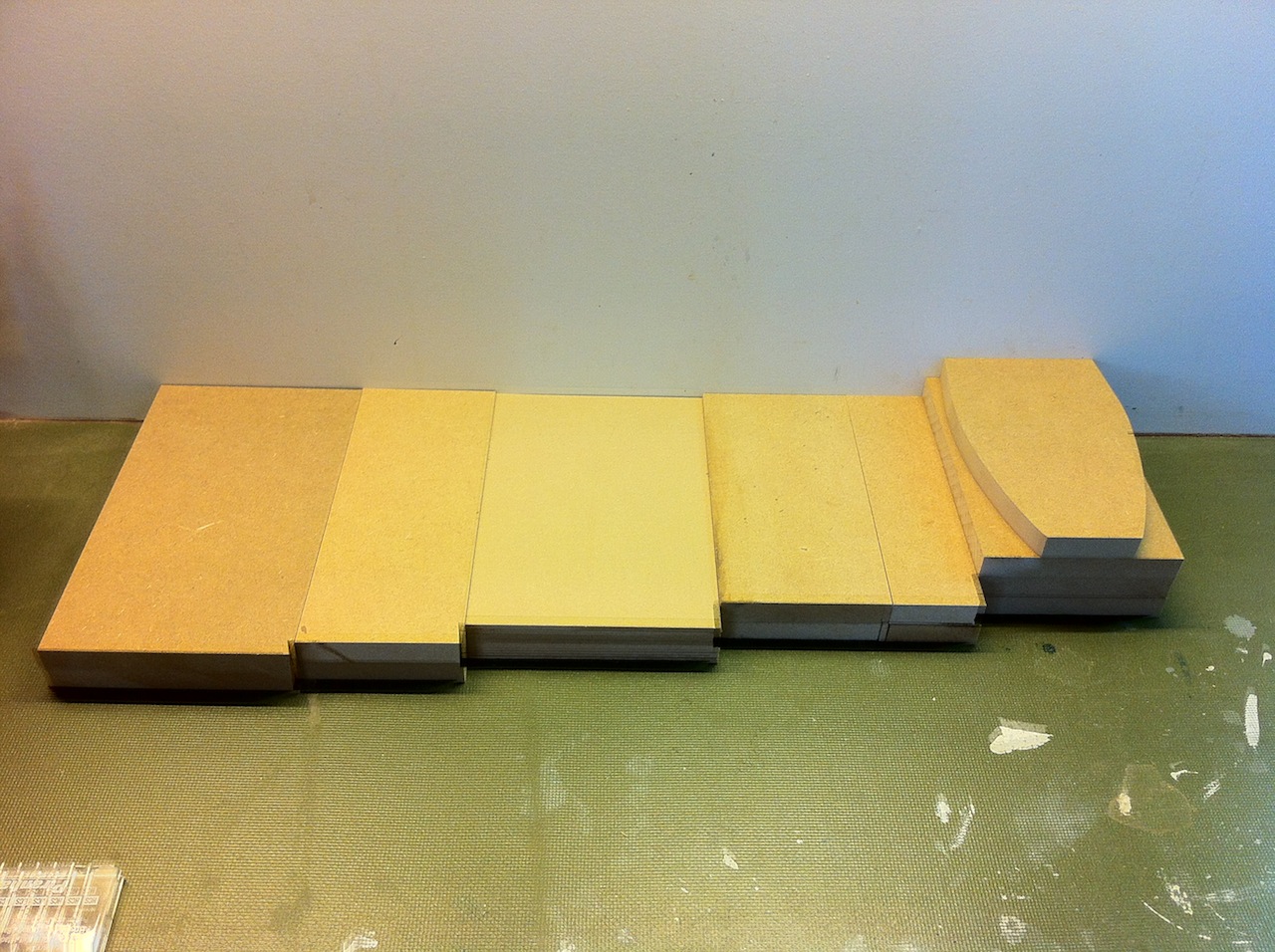

Men neme een stapeltje hout
- Stapeltje hout

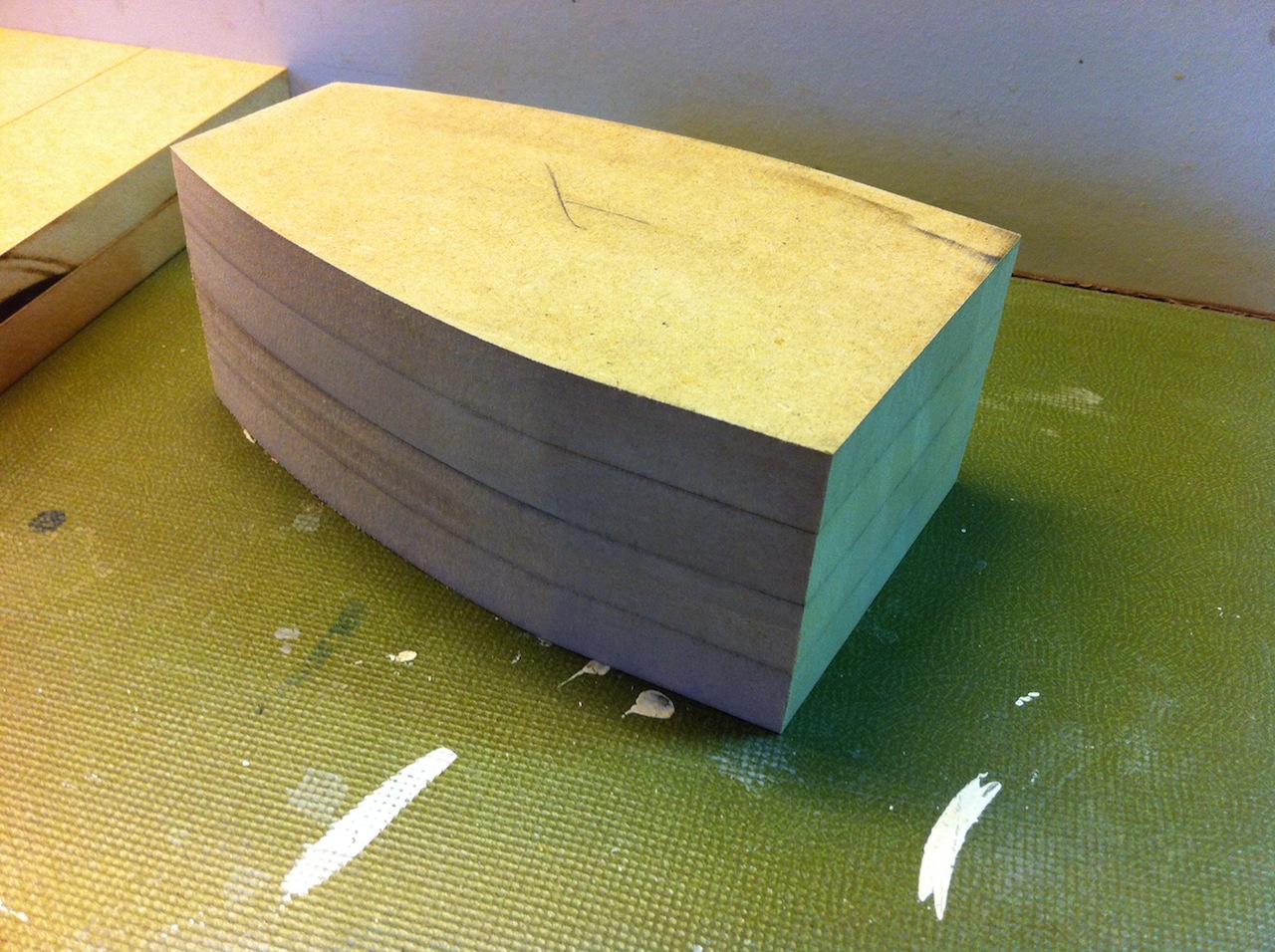

1 vorm met de hand gemaakt en 3x gekopieerd. Dit zijn 2 bovenkanten en 2 onderkanten.
- Boven en onderkanten

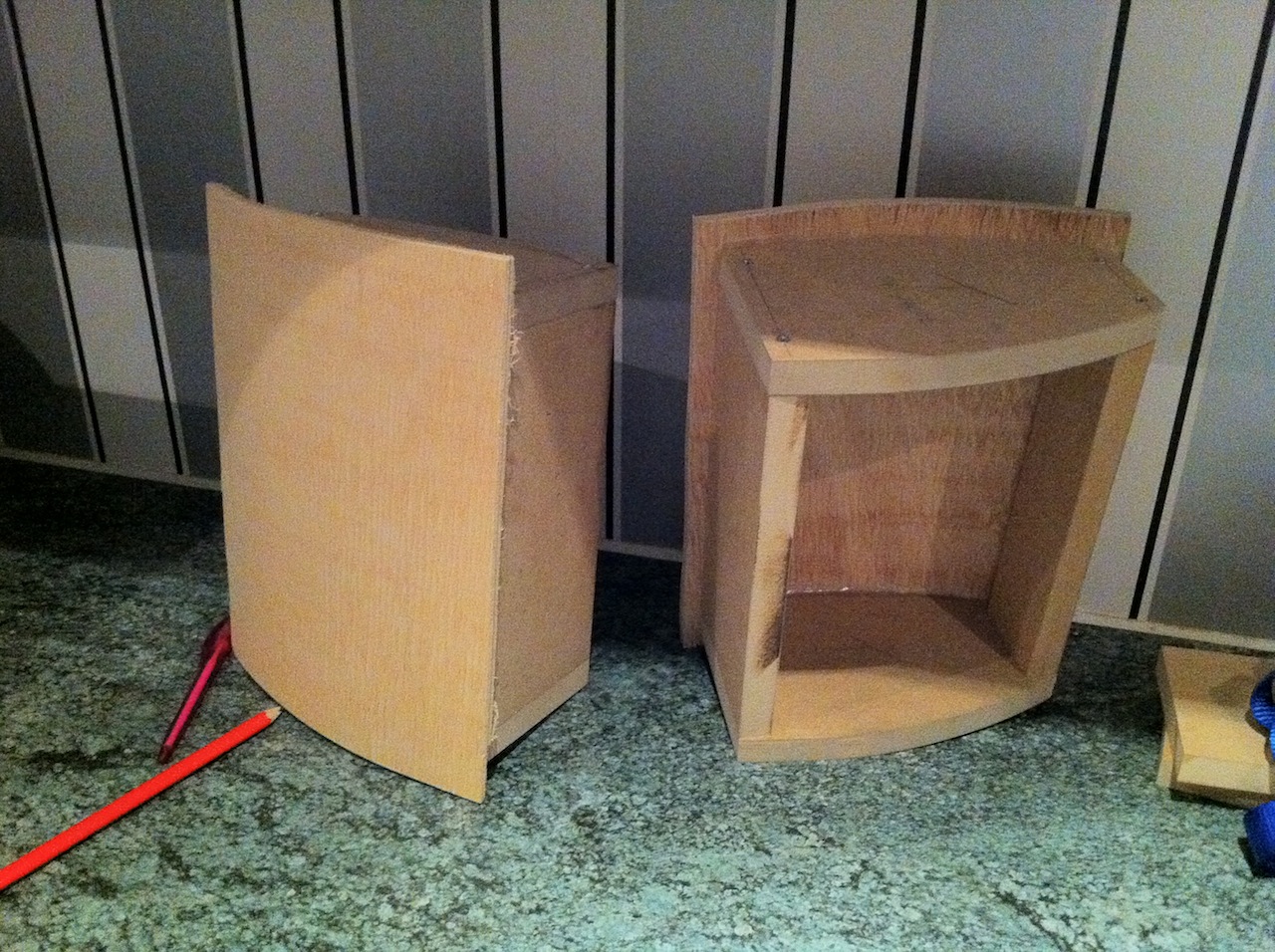

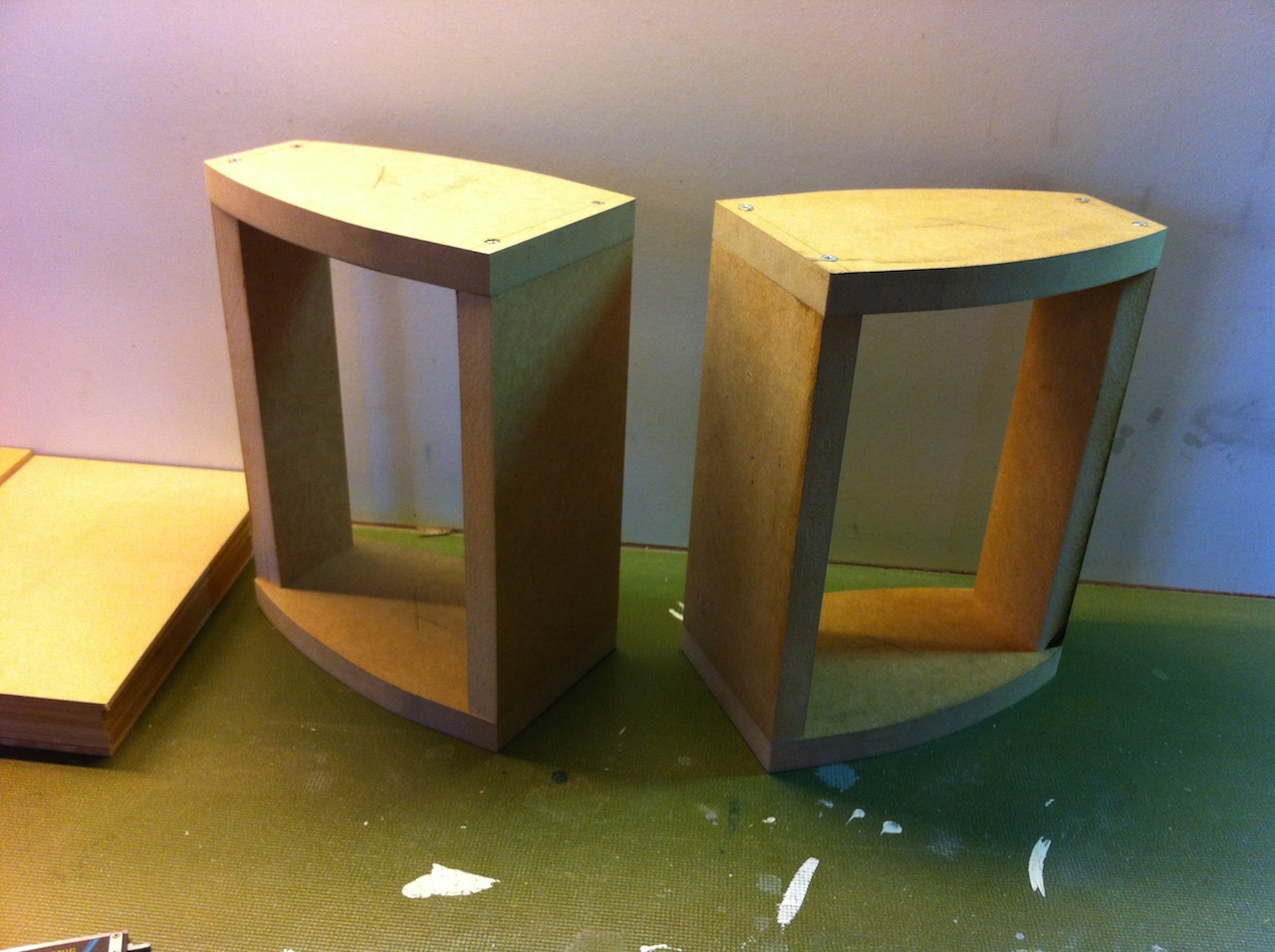

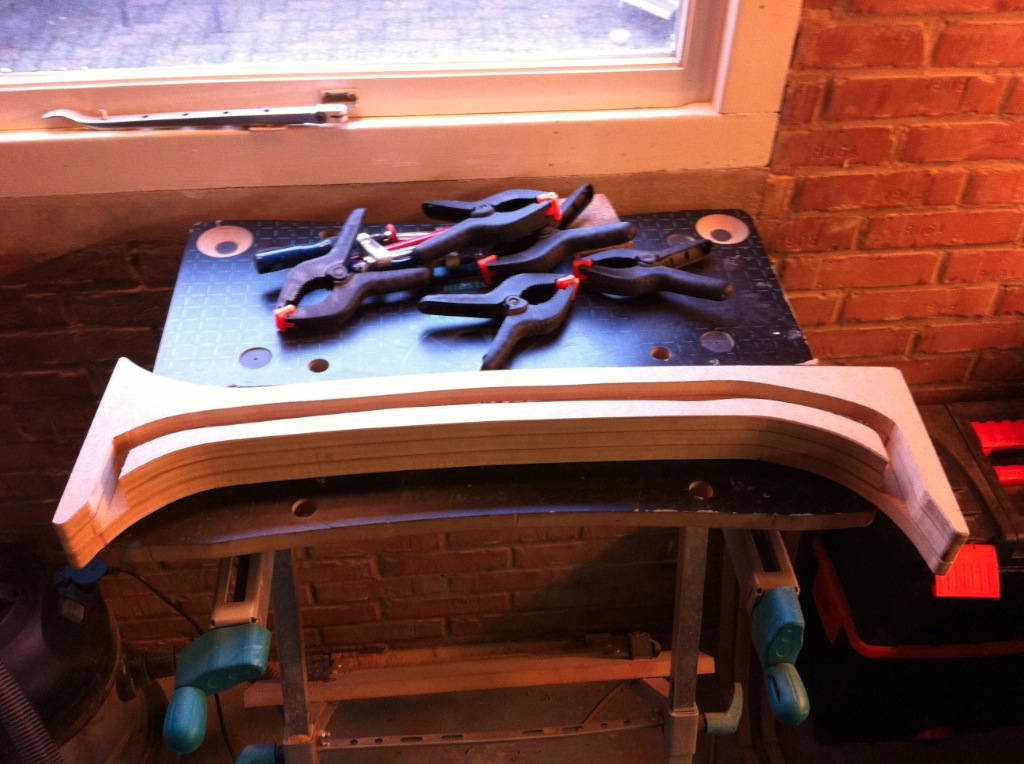

Samen met 2 hulpstukjes word een frame gemaakt. Deze hulpstukken zullen later verwijderd worden.
- Frame
De gebogen zijkanten zijn opgebouwd uit 1 laag 8mm buigtriplex en 12mm buigMDF wat zorgt voor een gezonde 20mm wanddikte. Eerst een grof gezaagde plaat er op lijmen...
- Eerste laag

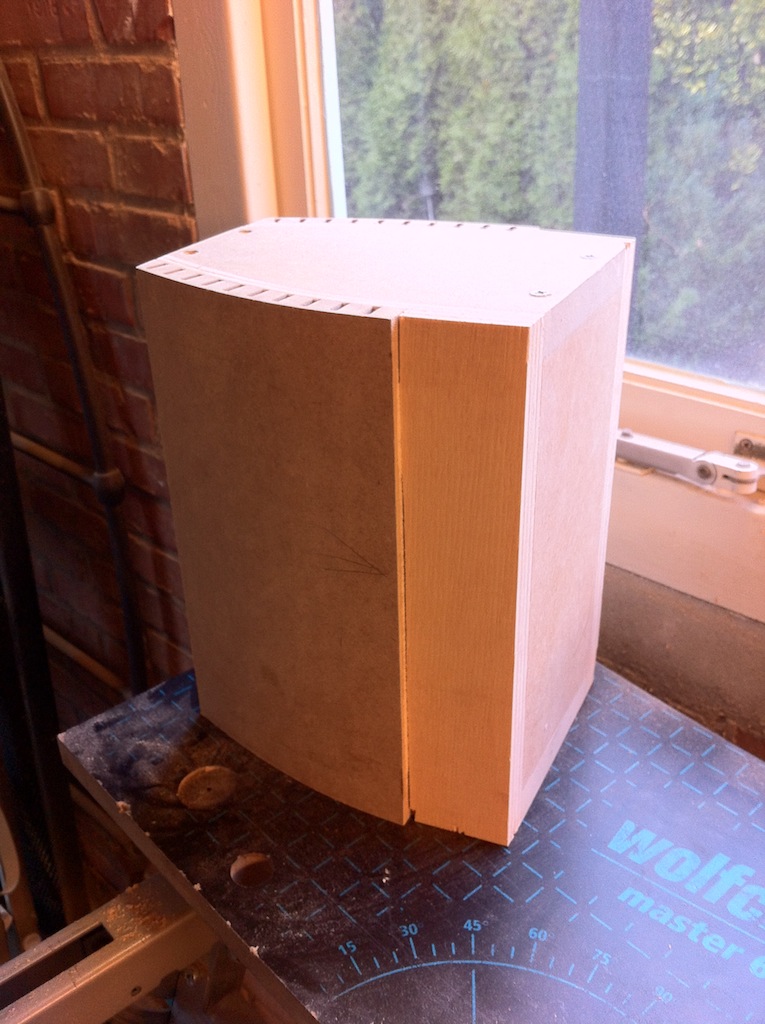

...en dan op maat frezen met de kopieerfrees. Hier zie je de 2 lagen. Aan de voorkant 2x 8mm buigtriplex. Samen met de aluminium blades komen deze nu mooi op hoogte tov de rest van de kast.
- Eerste zijkant klaar

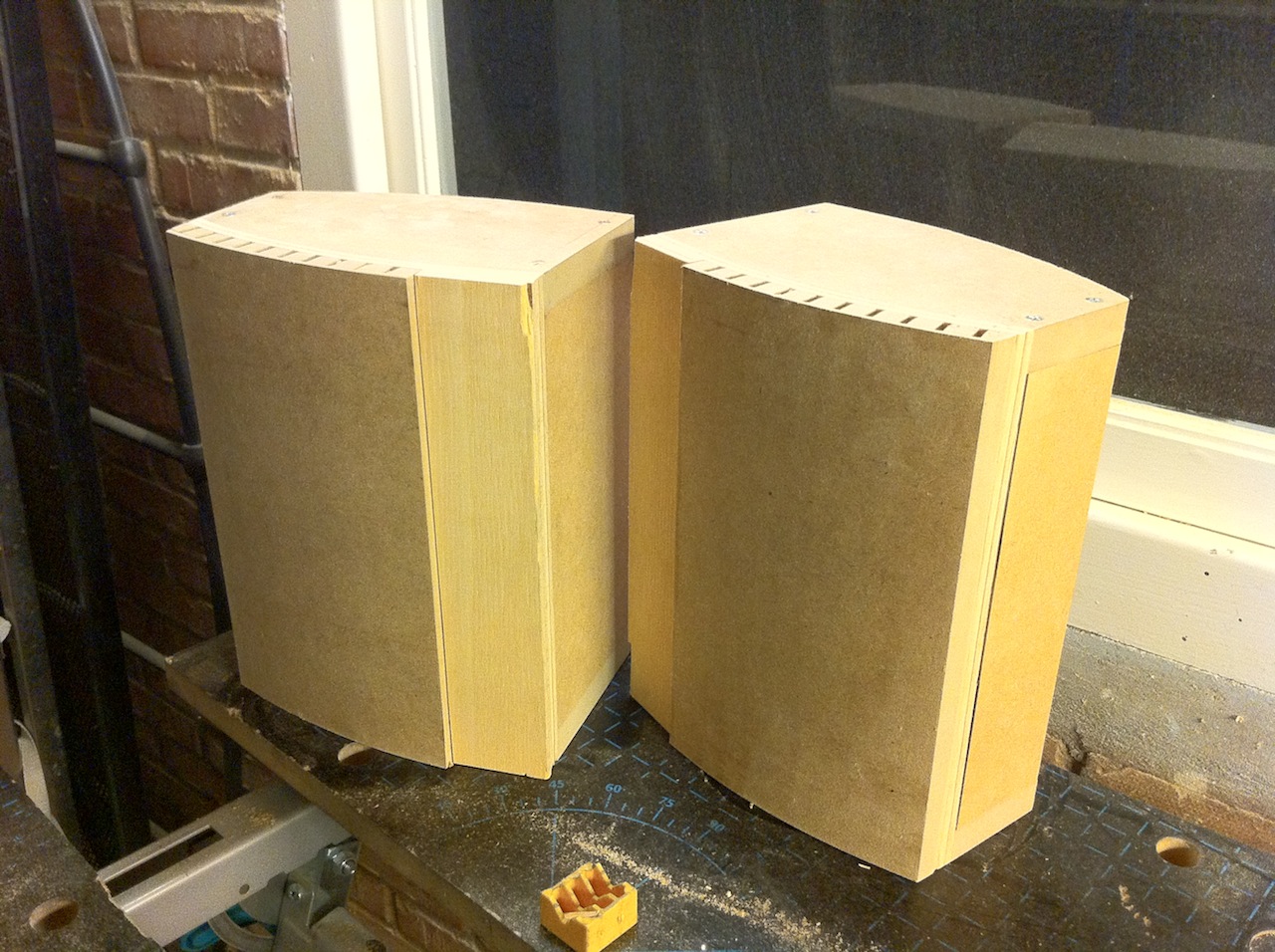

Beide zijkanten er op en een beter beeld van het blade gedeelte.
- Beide zijkanten

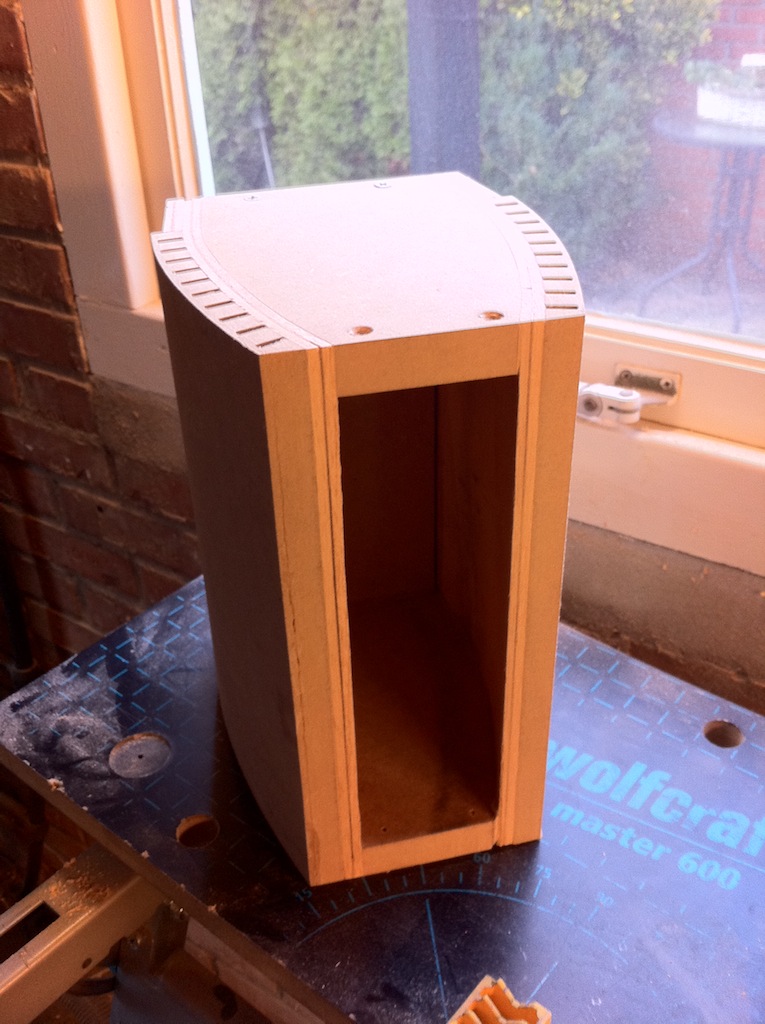

Het hulpstukje aan de achterkant kan nu weg. Ook zie je duidelijk de 2 lagen.
- Hulpstuk verwijderd

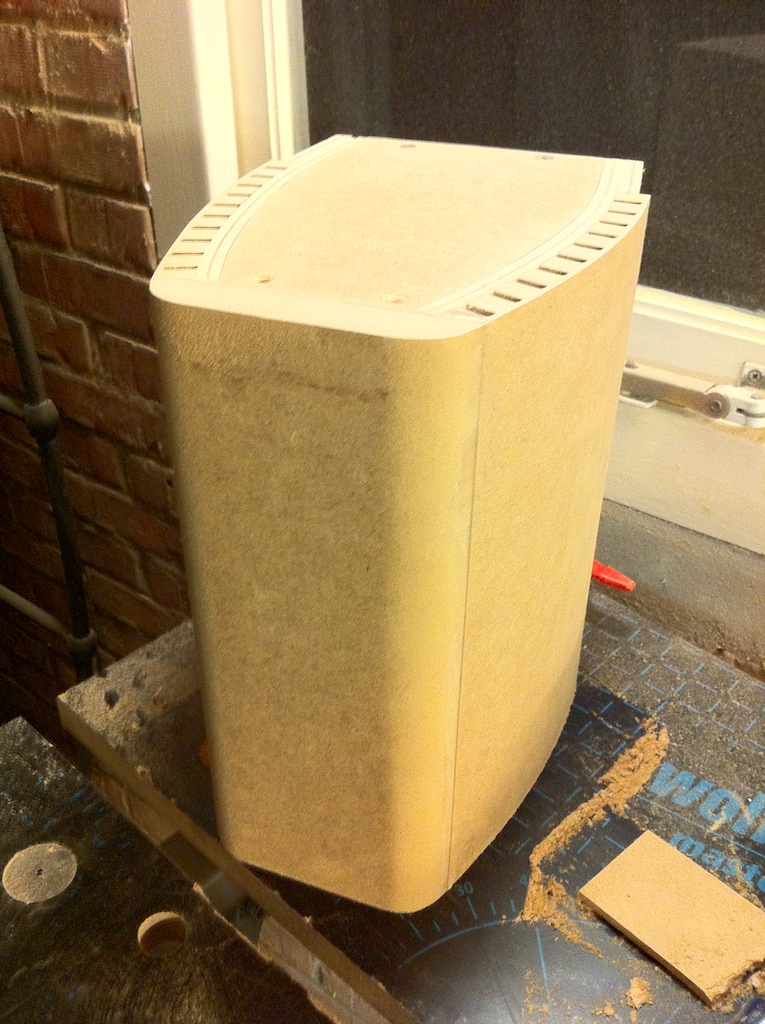

De achterkant is gemonteerd en met de schuurmachine is de ronding gemaakt.
- Achterkant gemonteerd

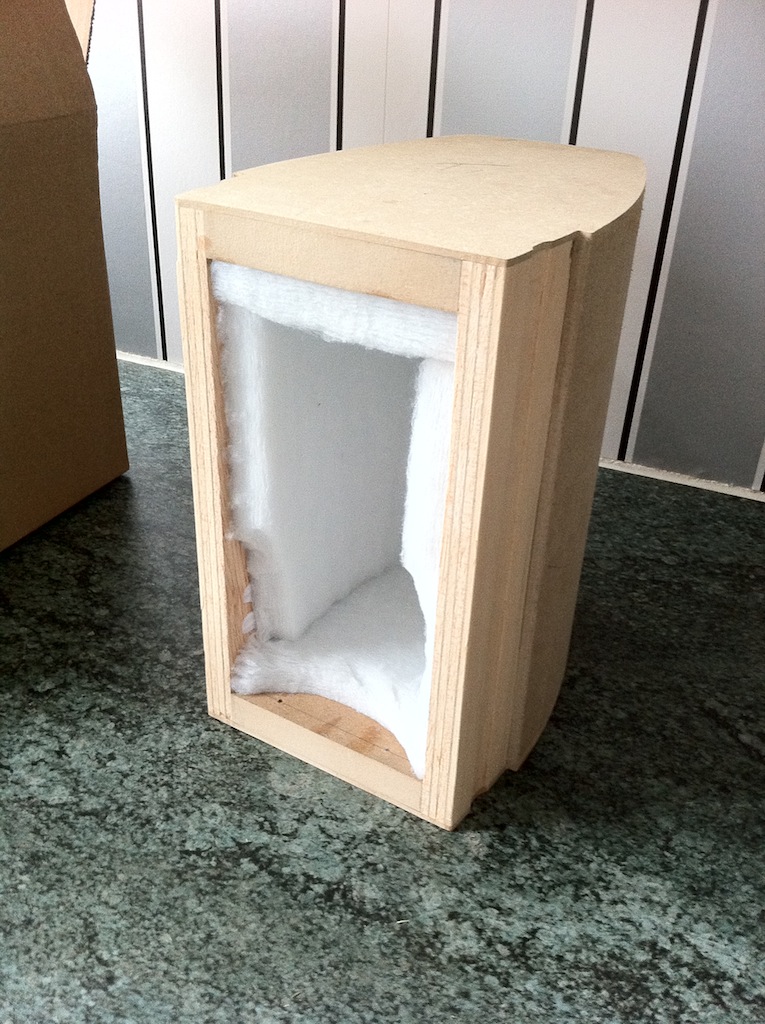

Het voorste hulpstuk is verwijderd. De demping is toegevoegd (Bondum 800) en de boven en onderkant zijn afgedekt met 4mm mdf. Wat je niet ziet is dat de gaatjes van het buigmdf gevuld zijn met zilverzand. Deze techniek heb ik al eens toegepast in de Epilogue en zorgt voor een hele stevige massieve kast.
- Voorste hulpstuk verwijderd en demping

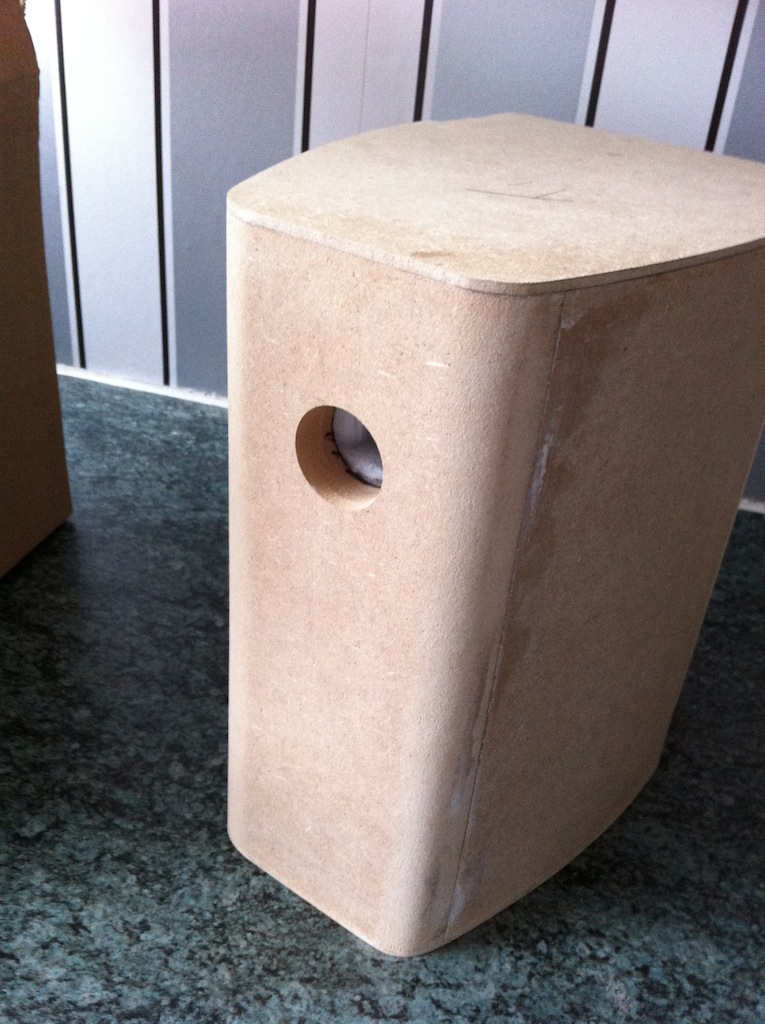

Gaatje voor de basreflexpoort
- Baspoort
Afwerking

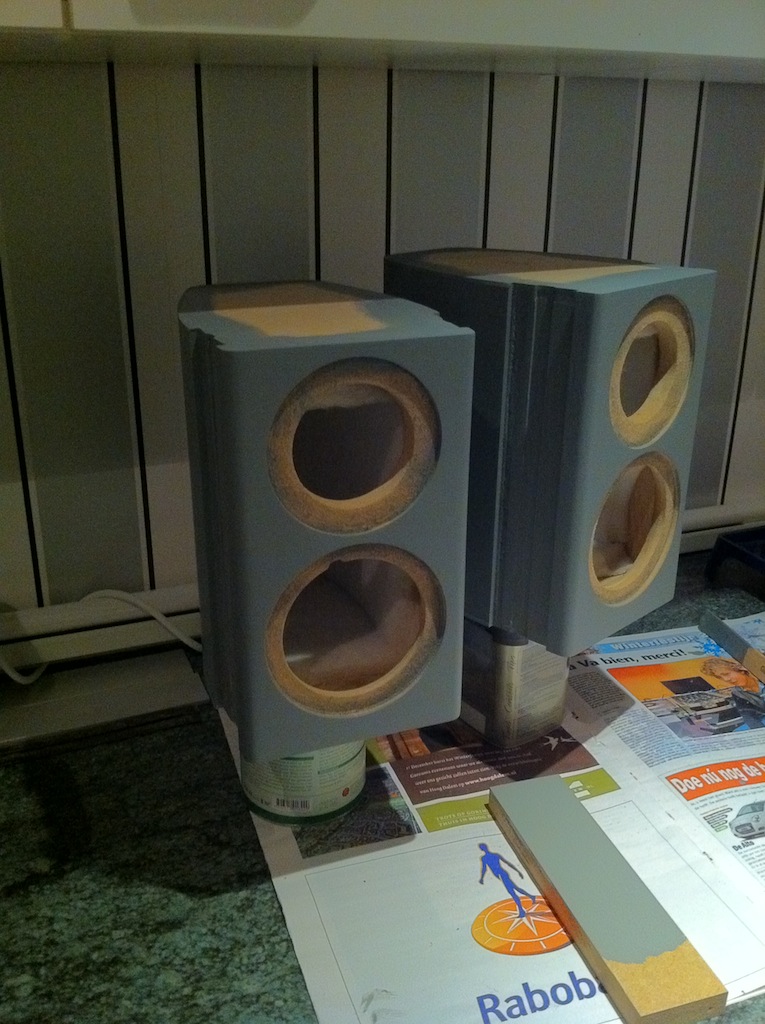

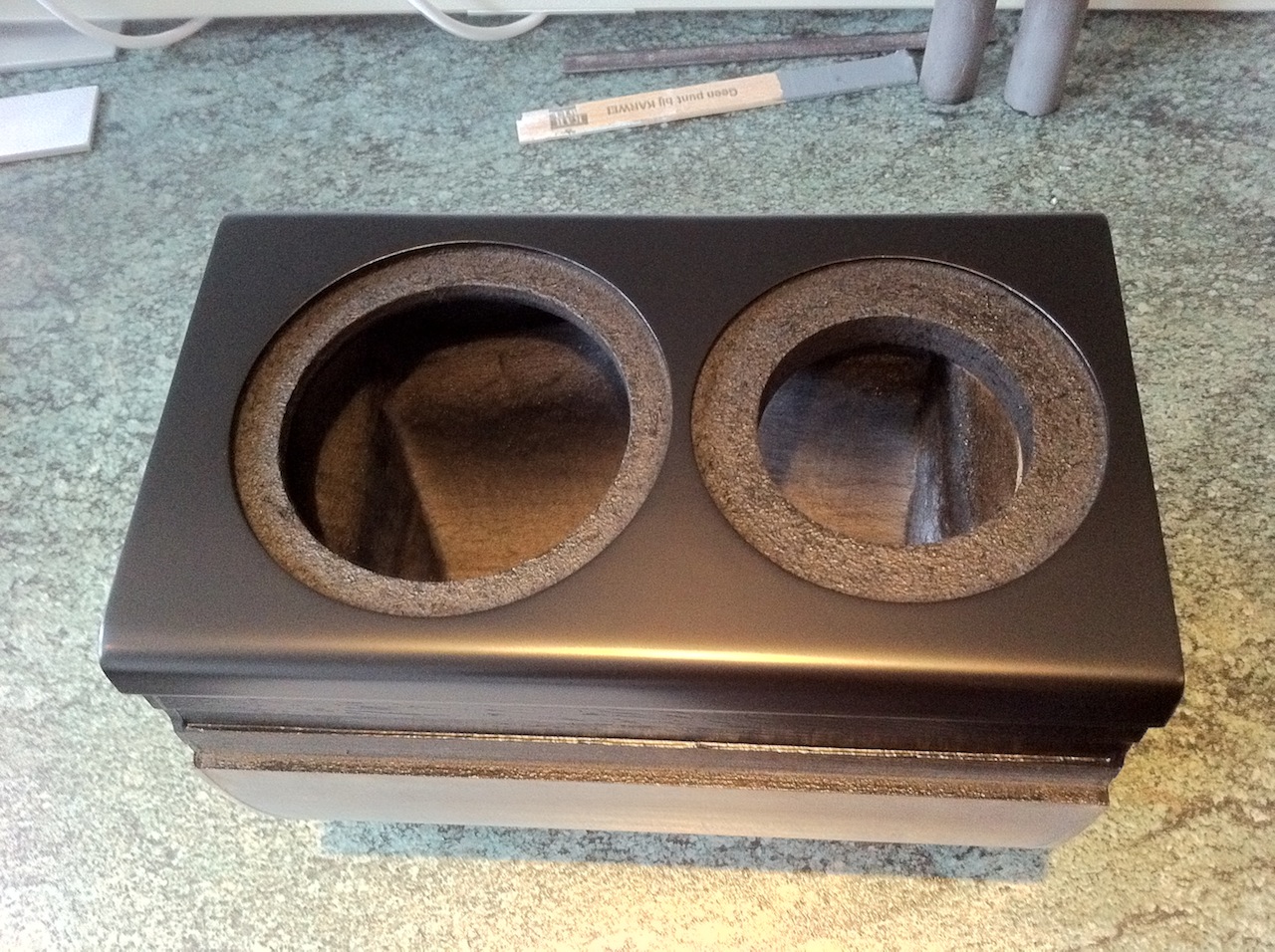

De basiskast is er nu. Eerst in de grondverf. Op de foto is de baffle ook gemonteerd. Het woofergat heeft de gebruikelijke afschuining gekregen aan de achterkant. De zijkanten zijn met de bovenfrees en schuurmachine afgerond.
- Grondverf

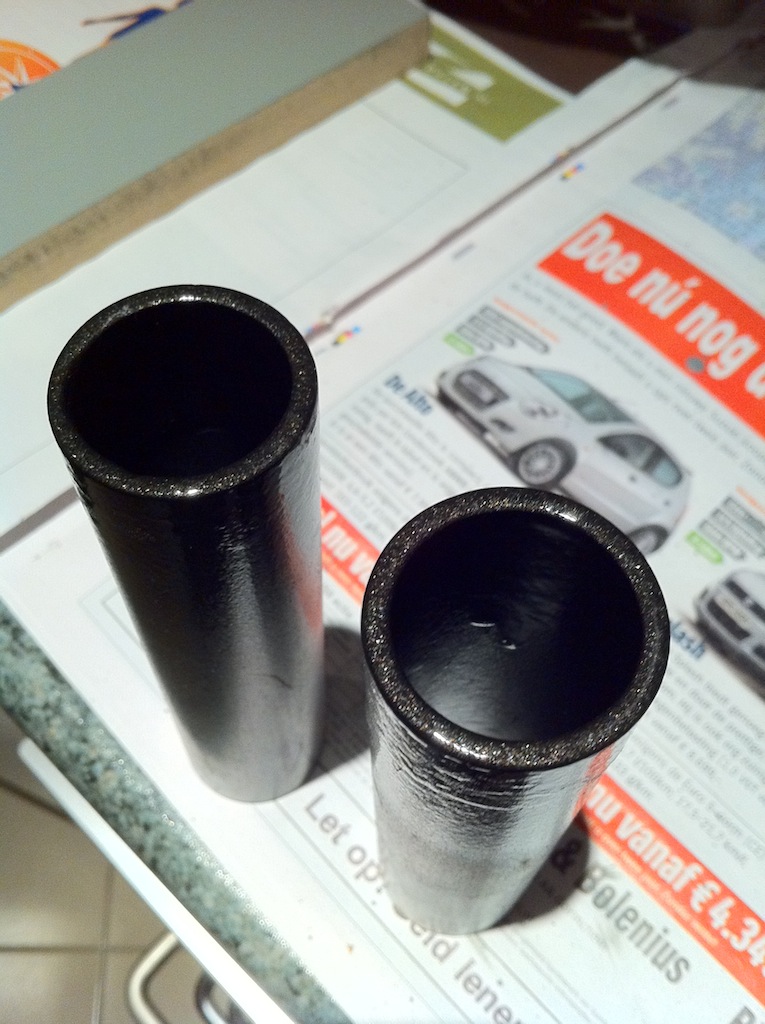

De basreflexpijpjes zijn dikwandig PVC en met een restje Hammerite zwart gemaakt (binnen en buiten).
- Baspoort geverft

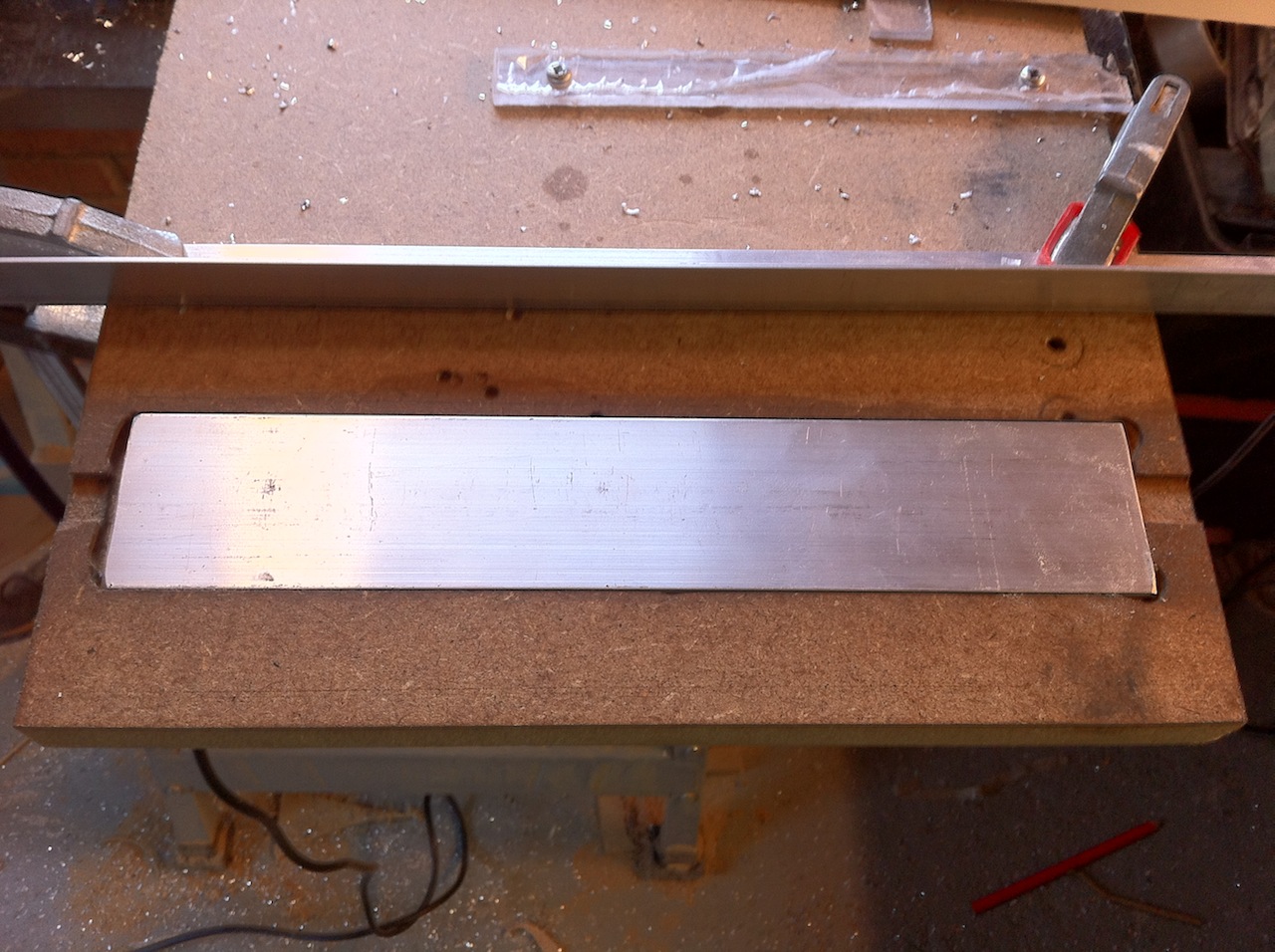

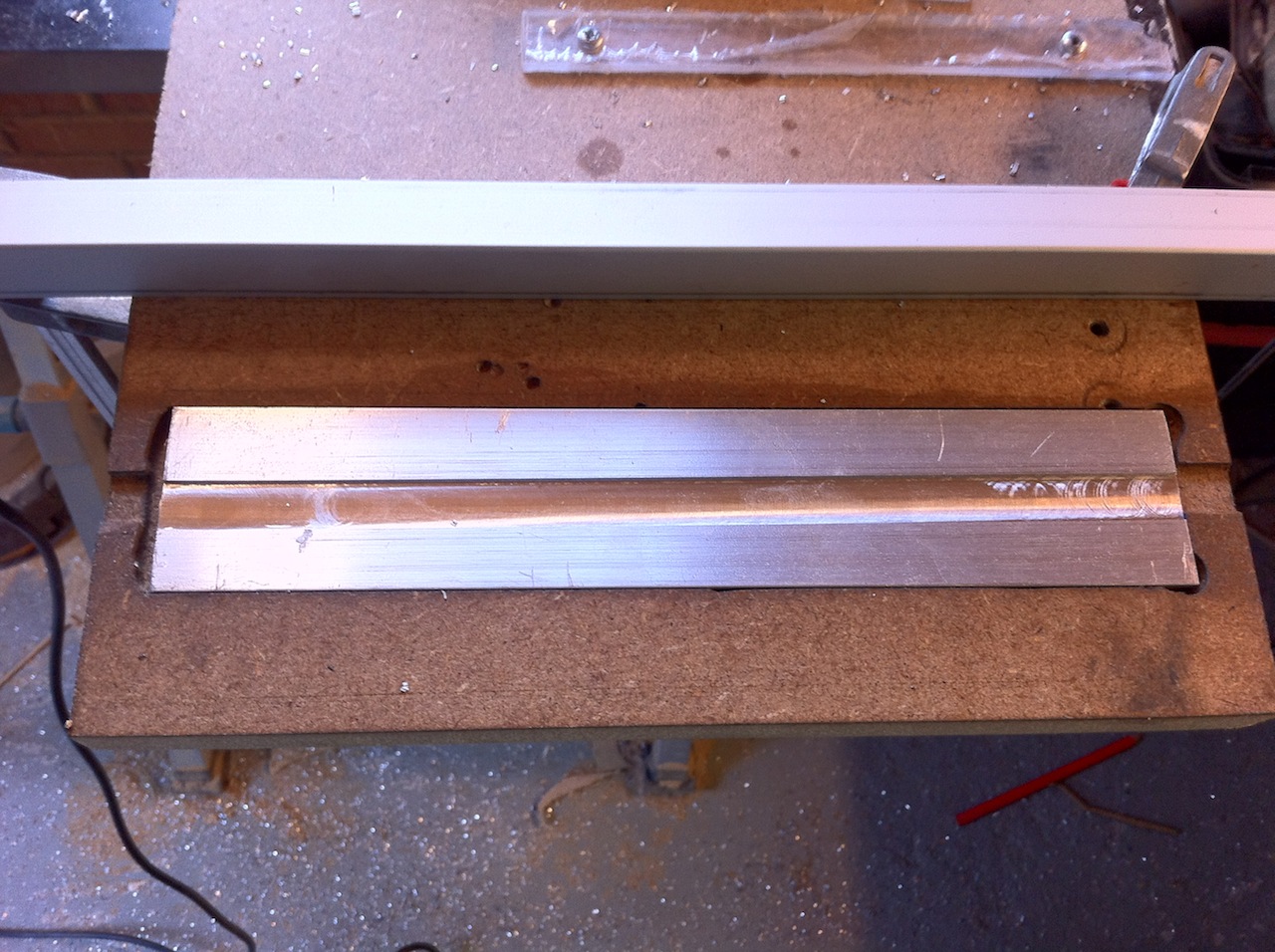

Om de blades te maken heb ik een mal gemaakt om de uitsparing te maken voor de magneettape waarmee ze vast komen te zitten.
- Mal voor blades
- Uitsparing gemaakt
Het frontje is gespoten. Simpel matzwart met een spuitbus van de Action. Wel meer lagen als een Bentley zoals in het topic door iemand werd geroepen!
- Baffle gespoten

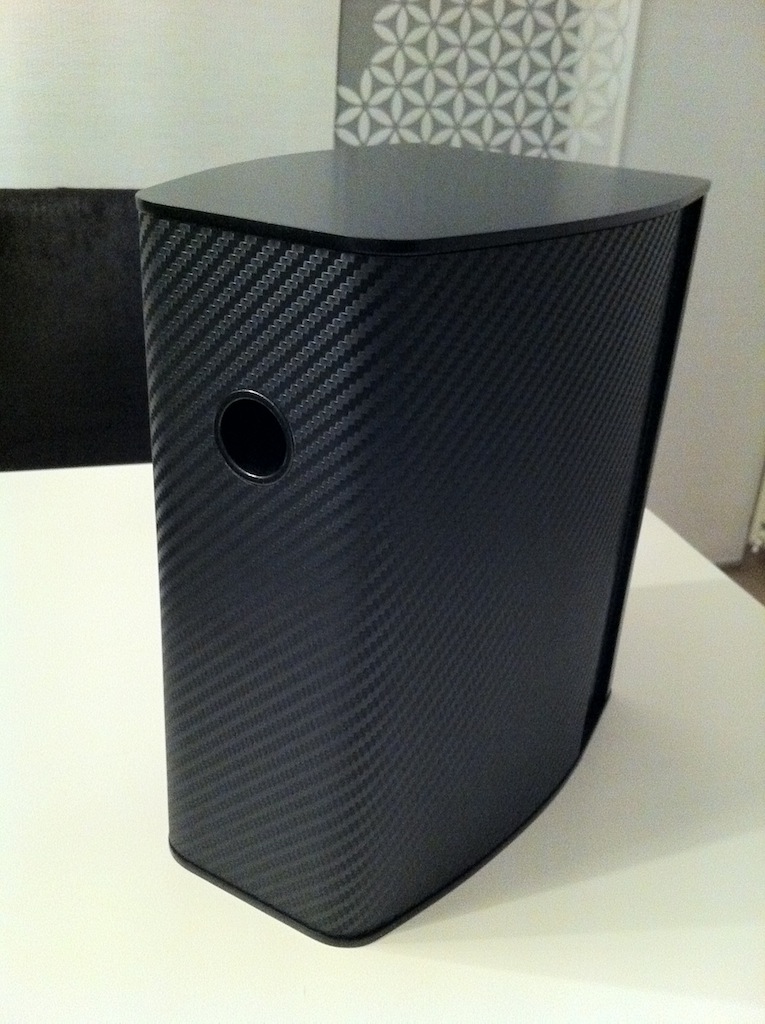

De zijkanten en achterkant is bekleed met 1 stuk carbon folie. De bekende 3M DI-NOC. De bovenkant en onderkant zijn bekleed met 4 mm mdf en in kleur gespoten.
- Carbon achterkant

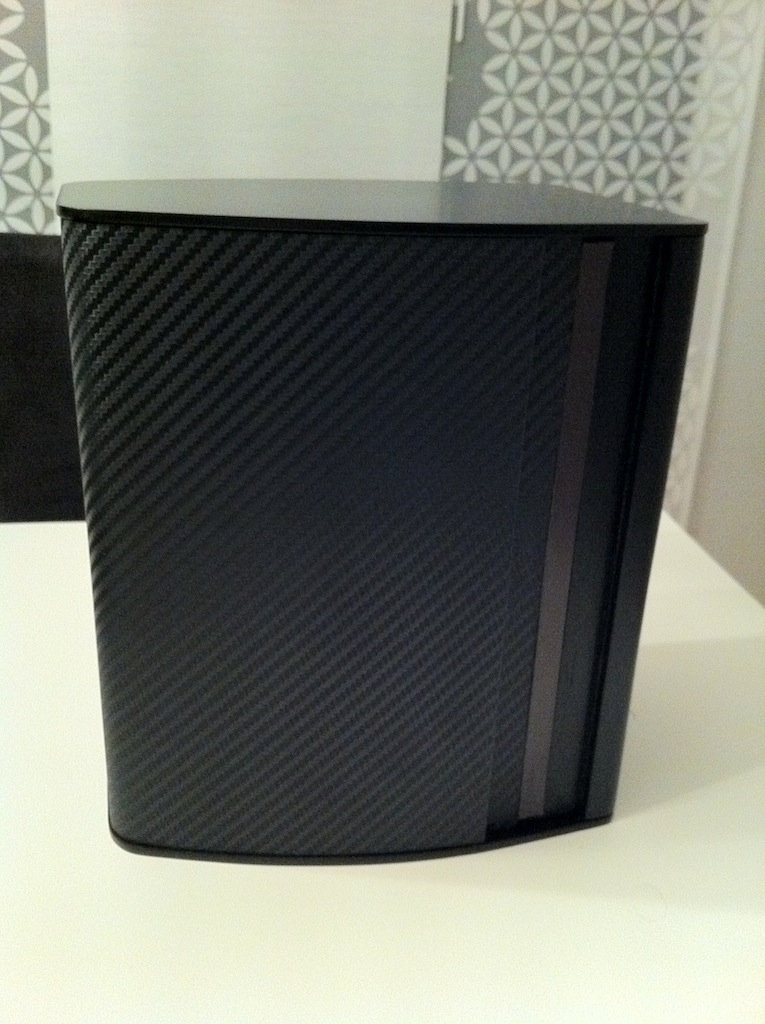

- En de zijkant in carbon

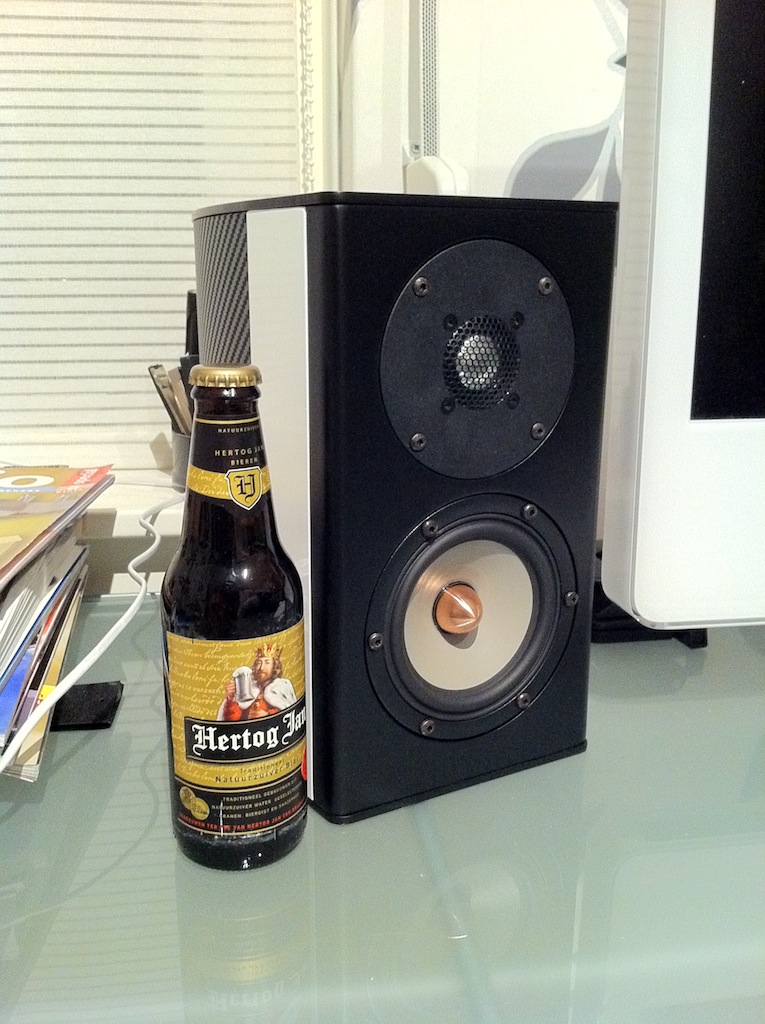

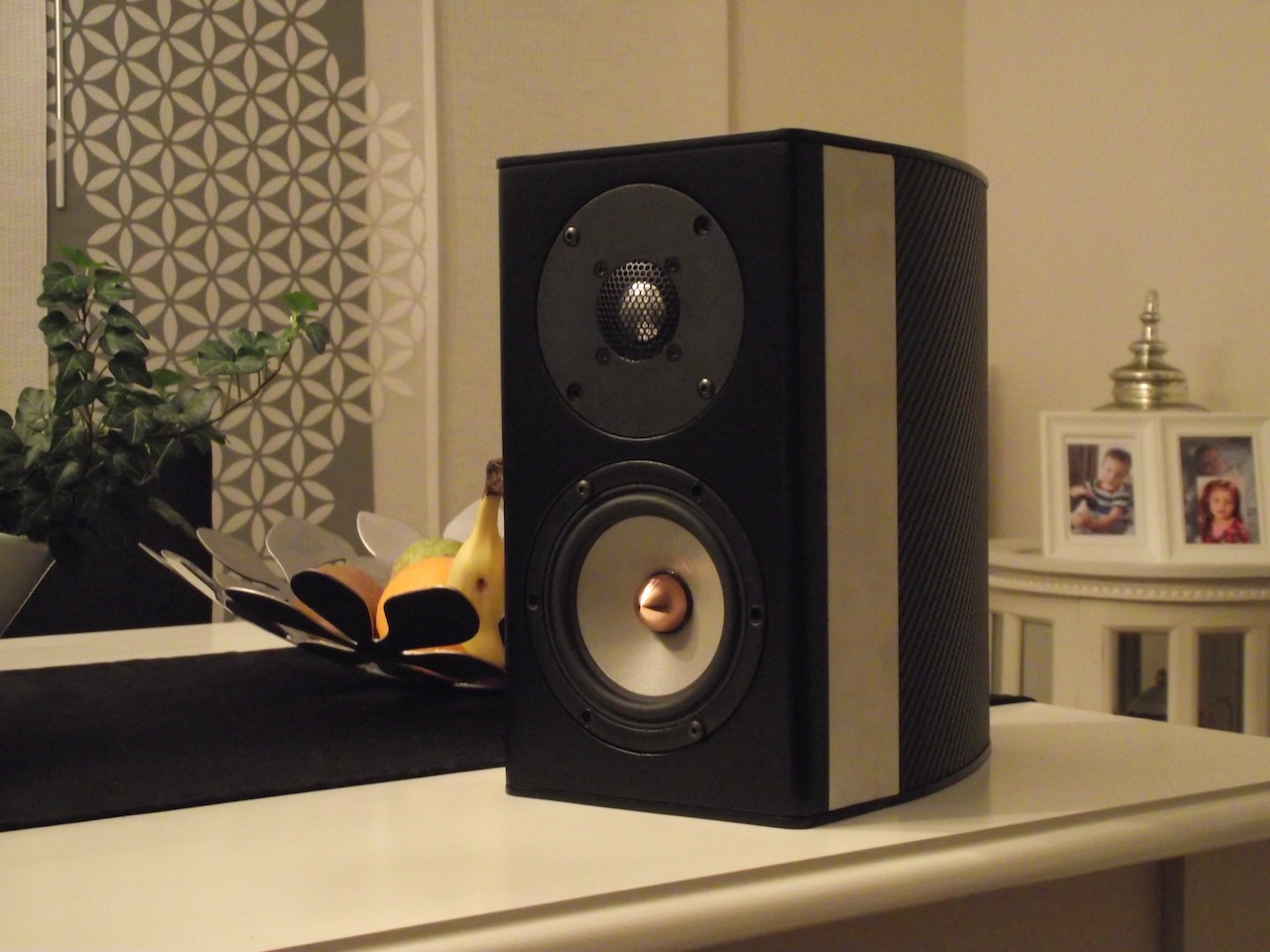

Het eindresultaat met nog blank aluminium blades
- Referentie

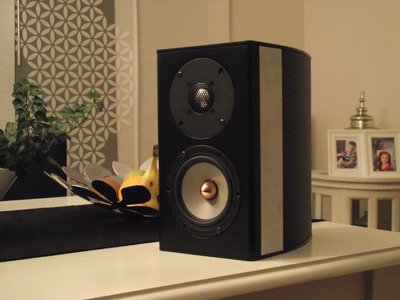

- Tada!

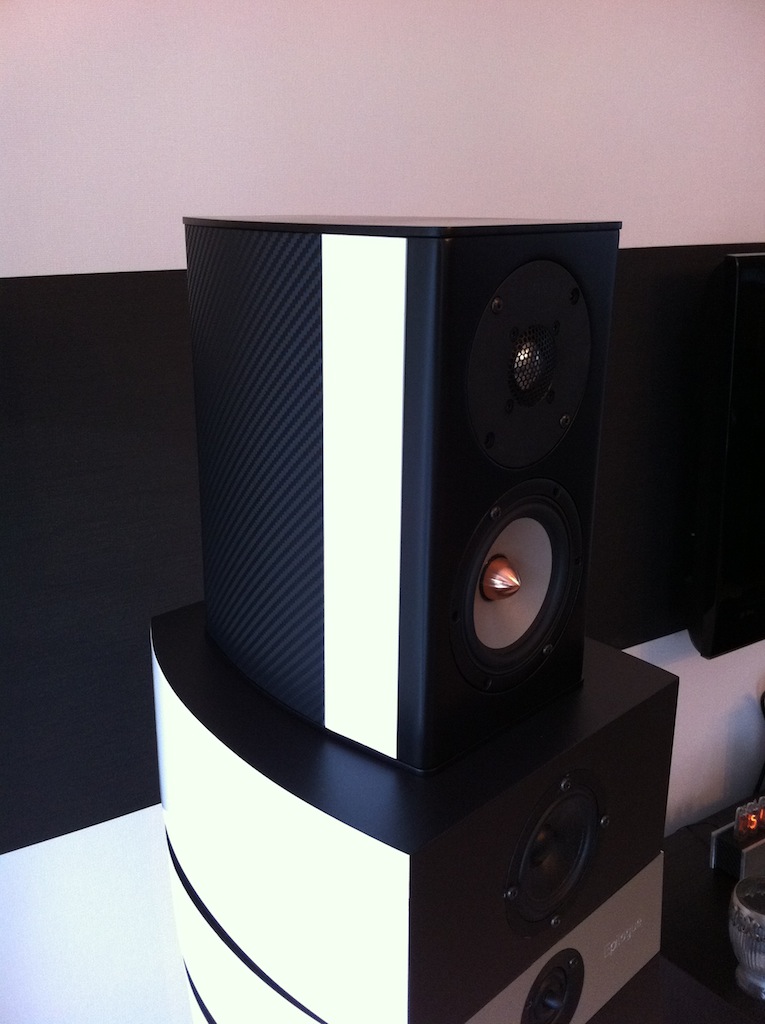

En met witte blades (hoogglans wit, ook action spuitbus)

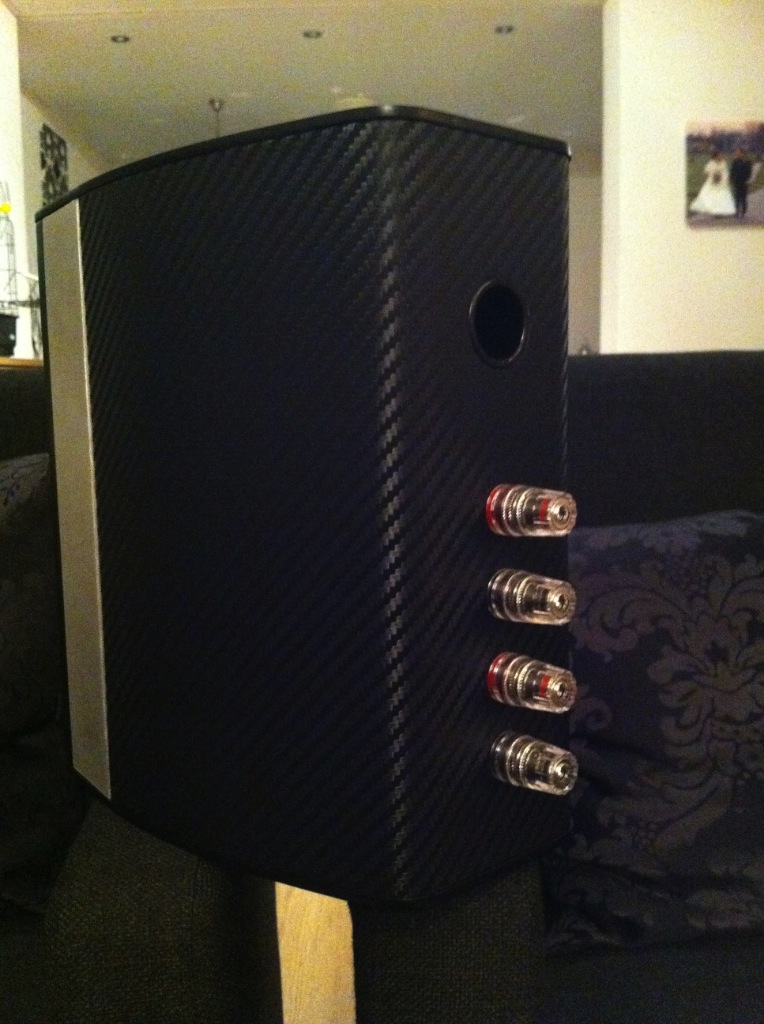

Aan de achterkant nog de terminals
- Terminals
De stand
Er moest natuurlijk ook nog een stand bij. Dit werd het ontwerp:

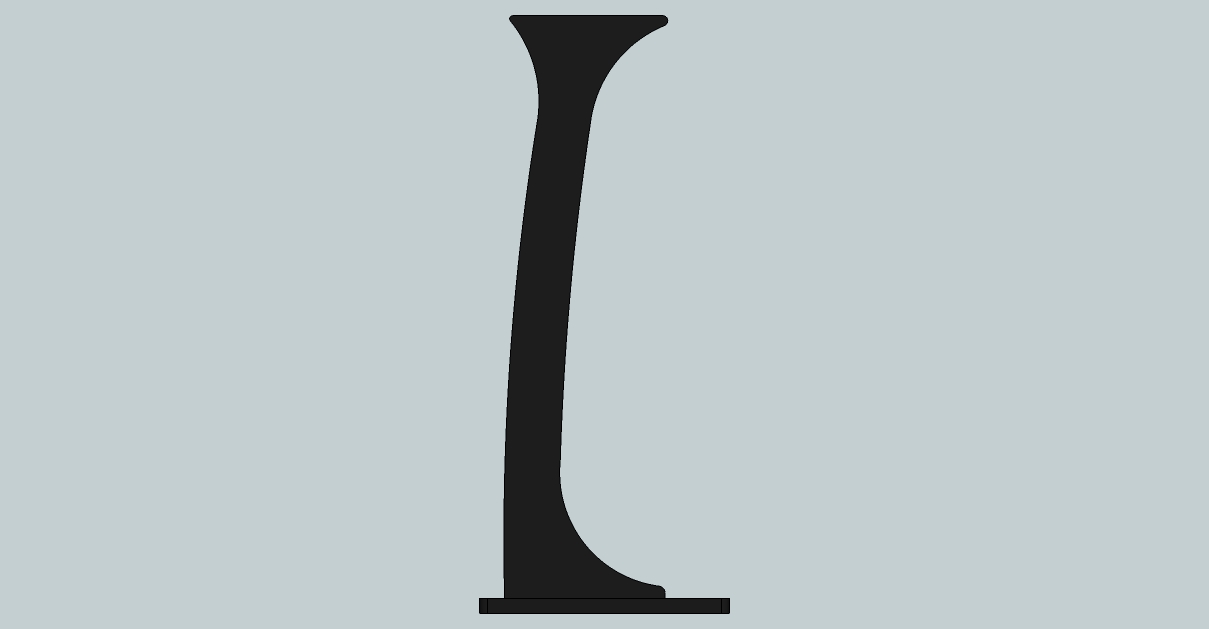

- Stand

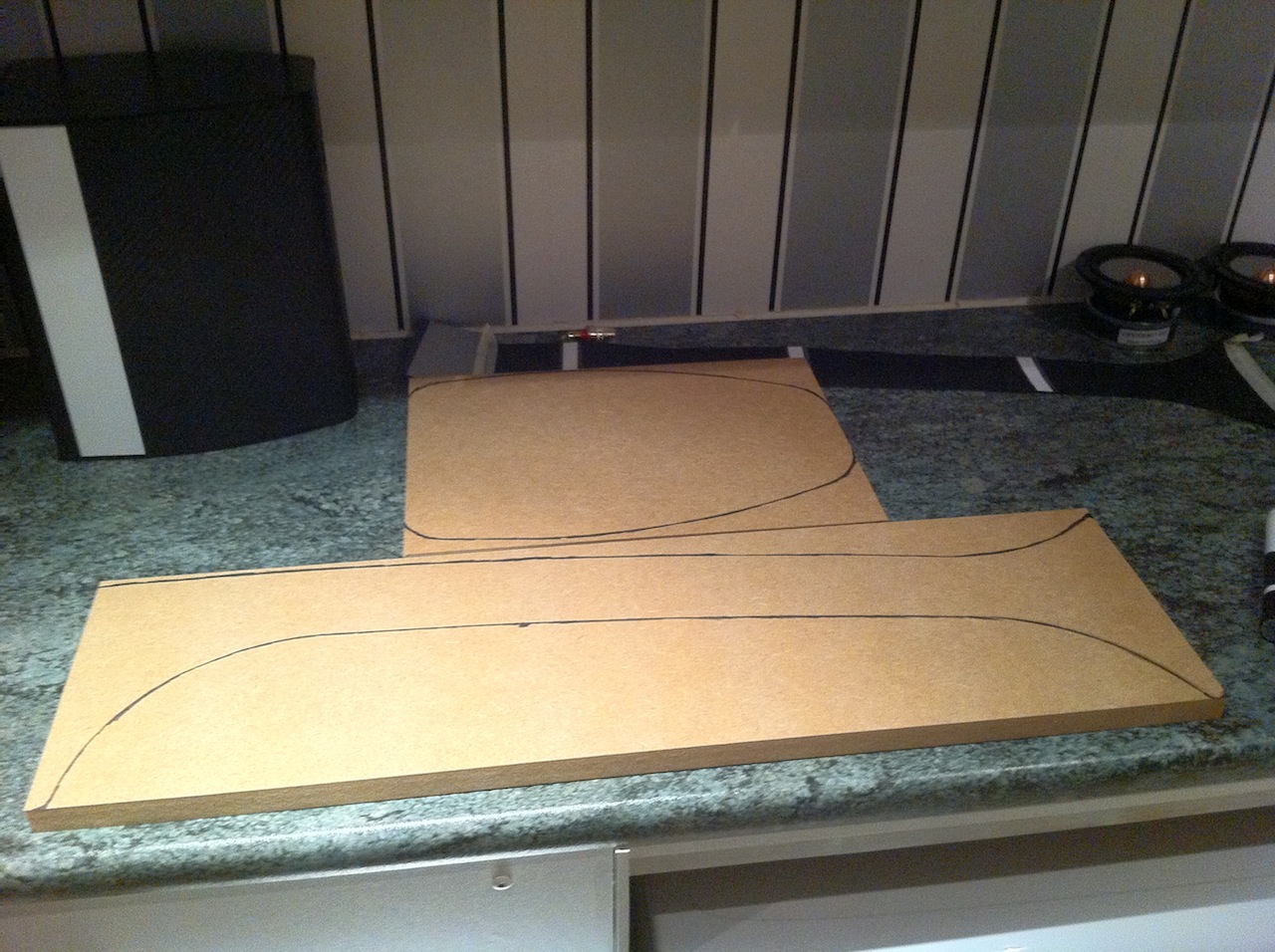

Uittekenen op 18mm MDF
- Stand uittekenen

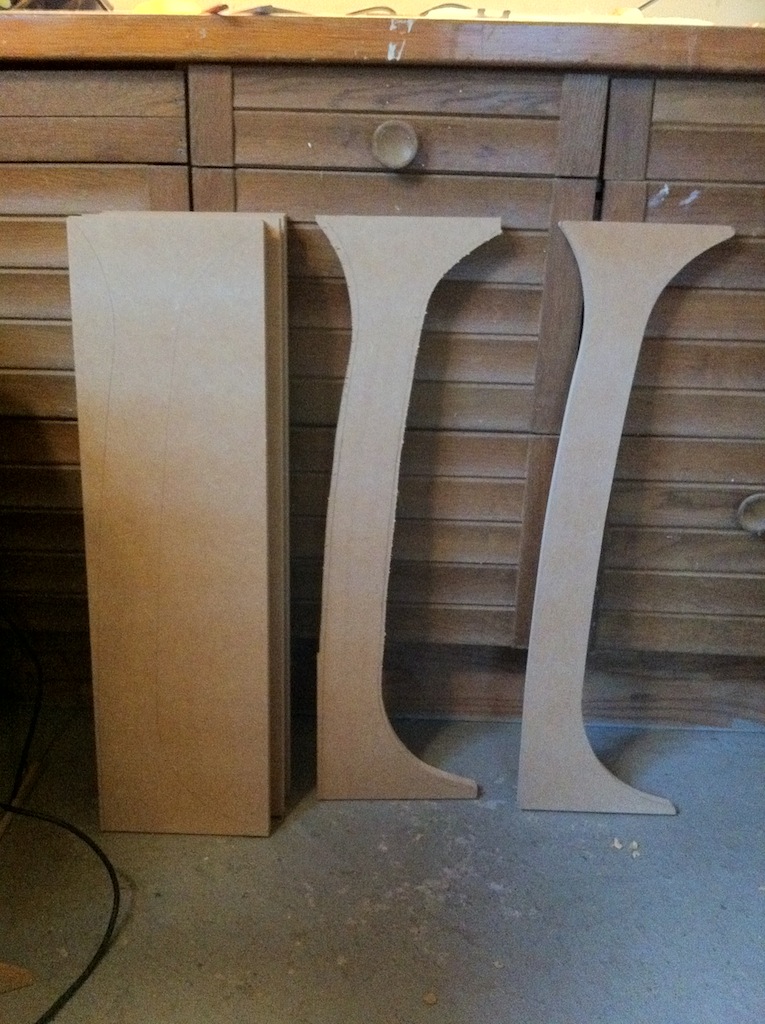

Uitzagen en kopies maken
De stand bestaat uit 4 lagen waarbij de middelste 2 voorzien zijn van een gleuf voor de kabels.

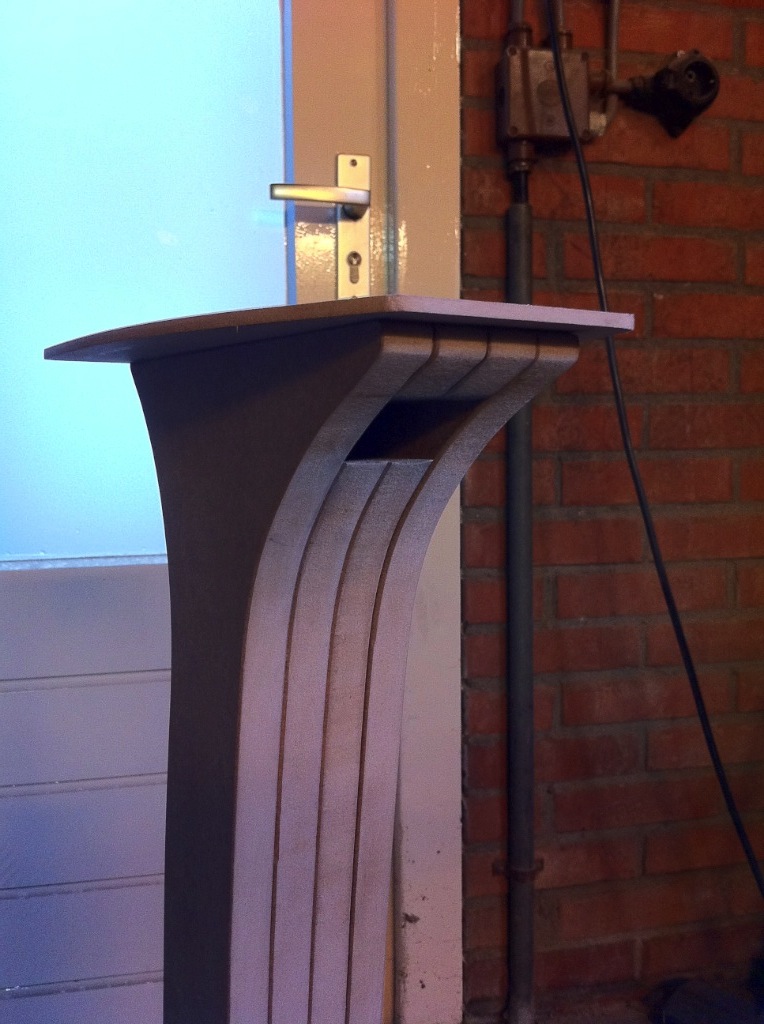

- Kabelgoot boven

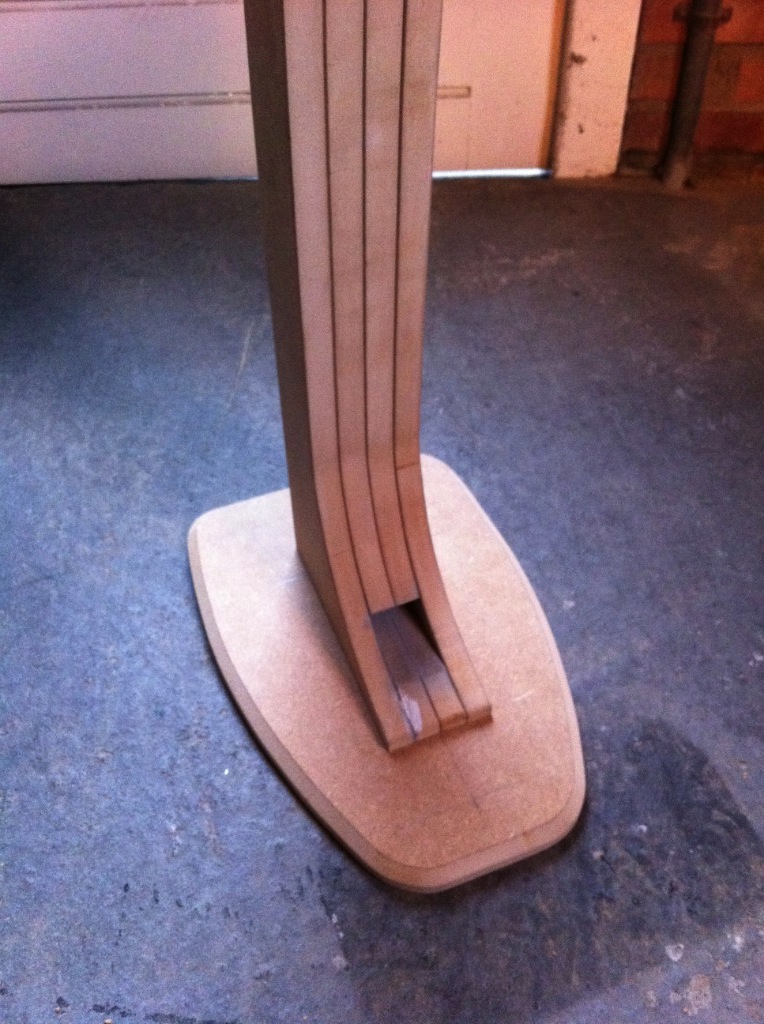

- Kabelgoot beneden
En die word ook zwart gemaakt

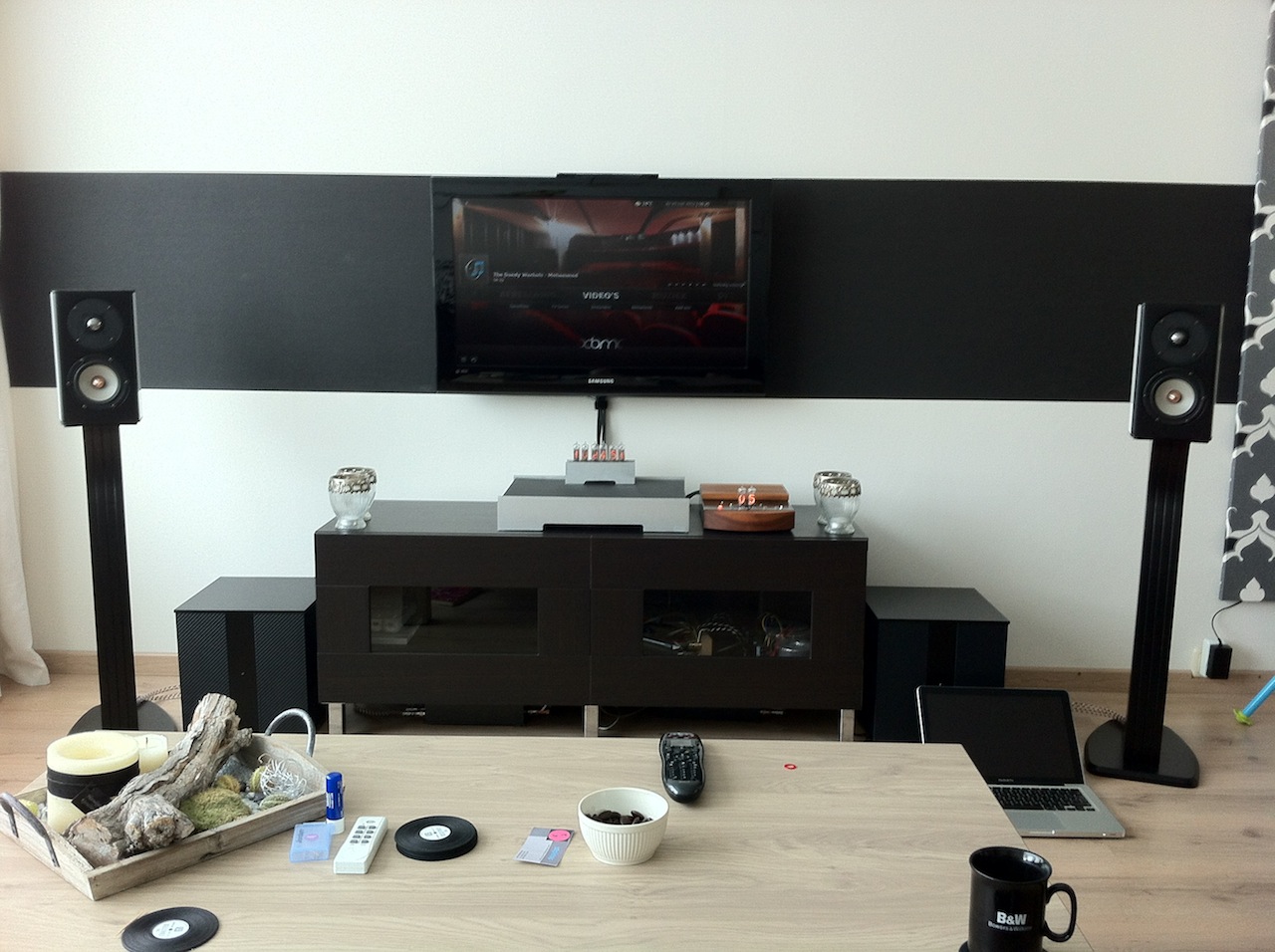

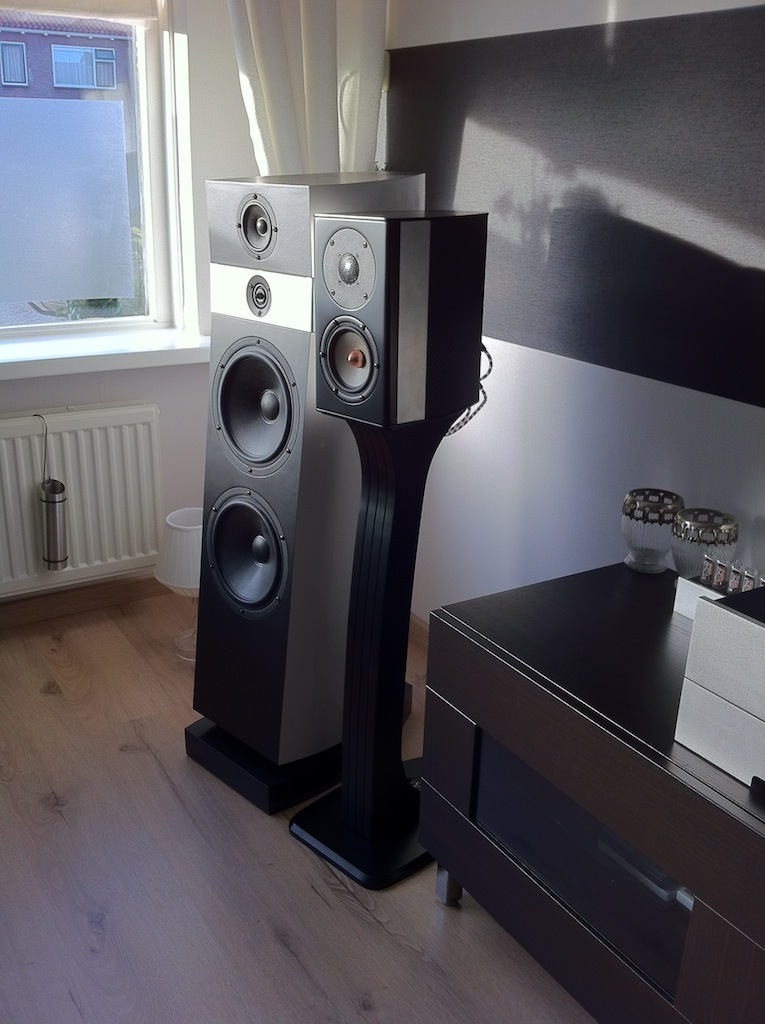

- Totaalplaatje

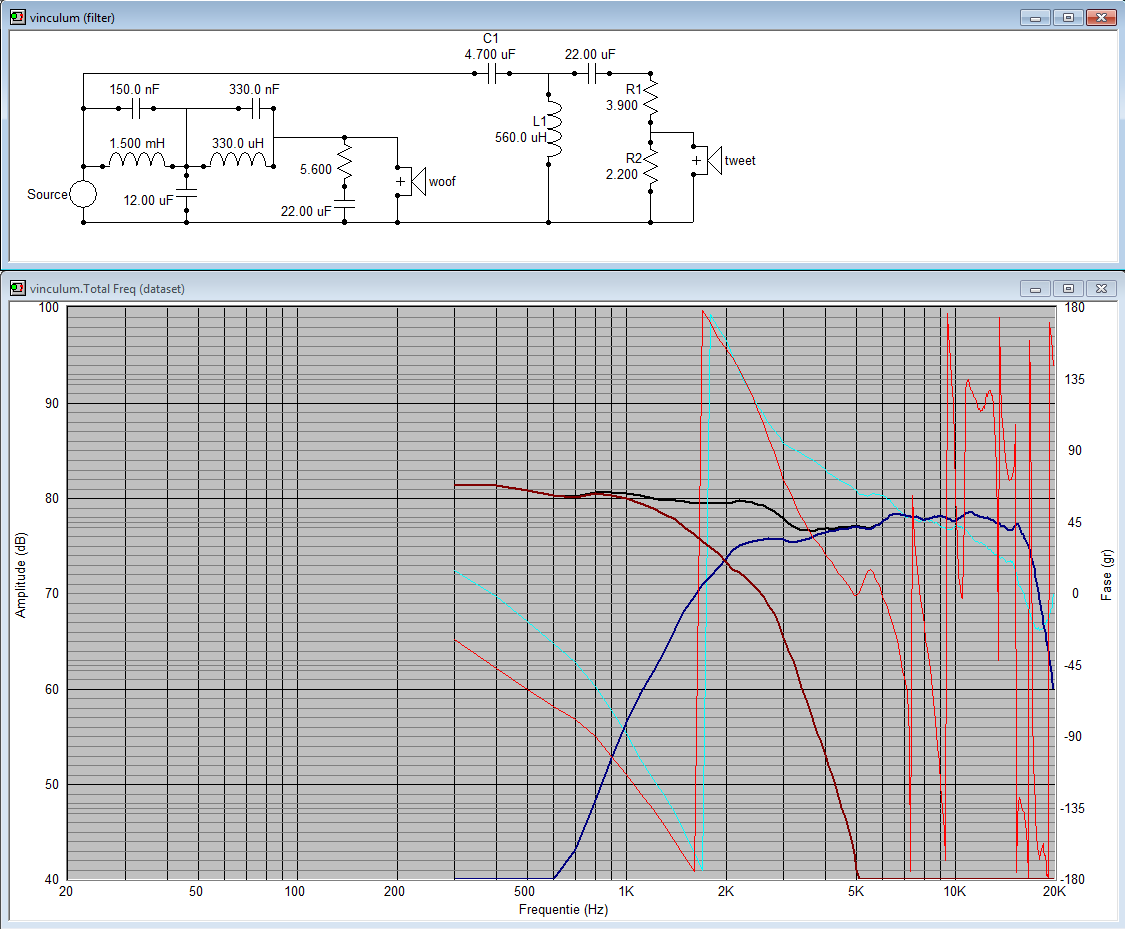

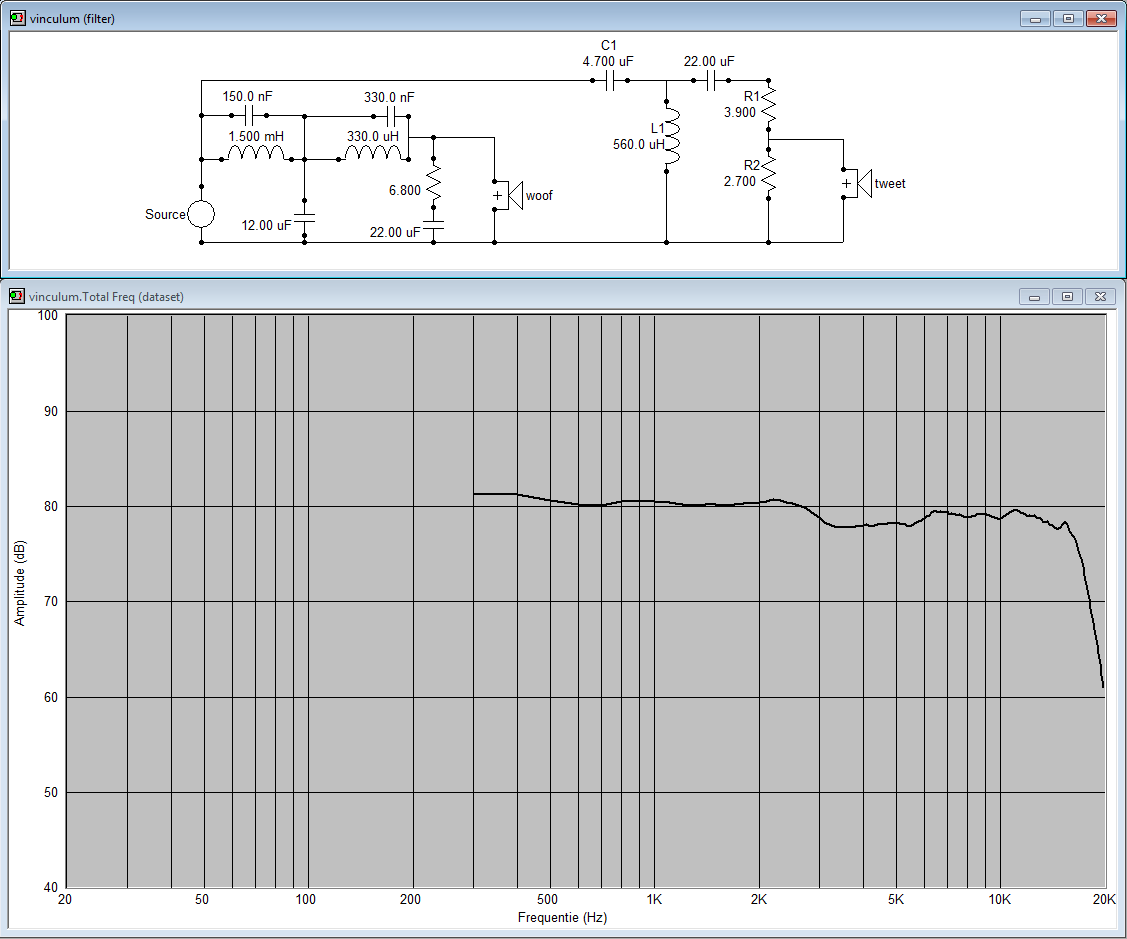

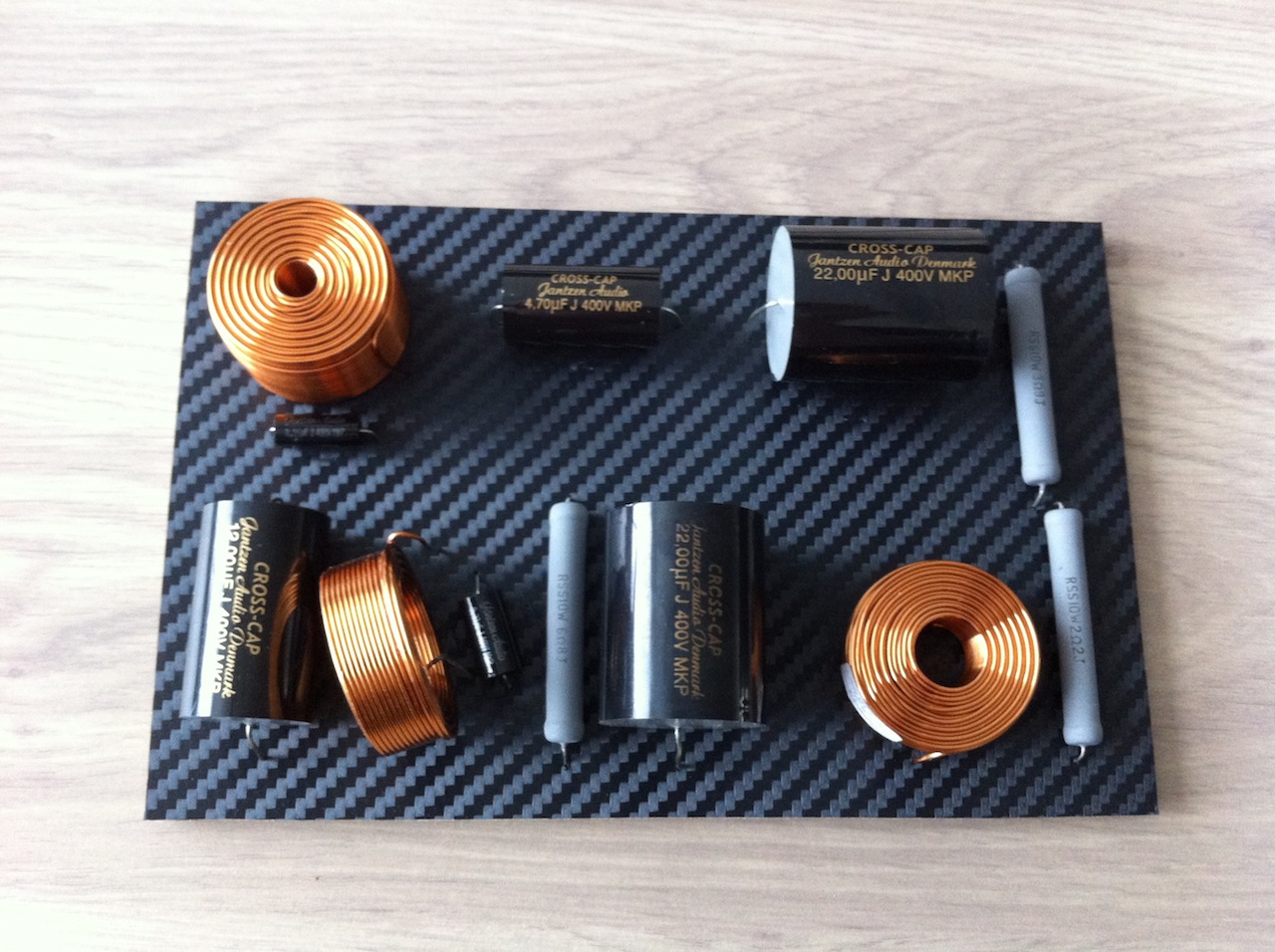

In de volgende post meer over het filter.
