Hier een power transistor gedeelte van een 700W versterker
PCB designing
Moderators: Barry2001, Beheerdersteam
PCB designing
Ik ben op dit moment een beetje bezig met PCB designing om mezelf beter te maken, niet meteen om te bouwen.
Hier een power transistor gedeelte van een 700W versterker
Hier een power transistor gedeelte van een 700W versterker
- Bijlagen
-
-
Barry2001
- Algemene moderator
- Berichten: 15178
- Lid geworden op: zo 22 mar 2009, 16:57
- Locatie: Hengelo
- Contacteer:
Re: PCB designing
Is mooi werk hoor, PCB design
Ziet er goed uit, als je dit zou willen bouwen (wat je niet wilt) zou je thermal reliefs kunnen overwegen in de kopervlakken.
Ziet er goed uit, als je dit zou willen bouwen (wat je niet wilt) zou je thermal reliefs kunnen overwegen in de kopervlakken.Re: PCB designing
De volgende uitdaging;sevenup schreef:Ik ben op dit moment een beetje bezig met PCB designing om mezelf beter te maken, niet meteen om te bouwen.

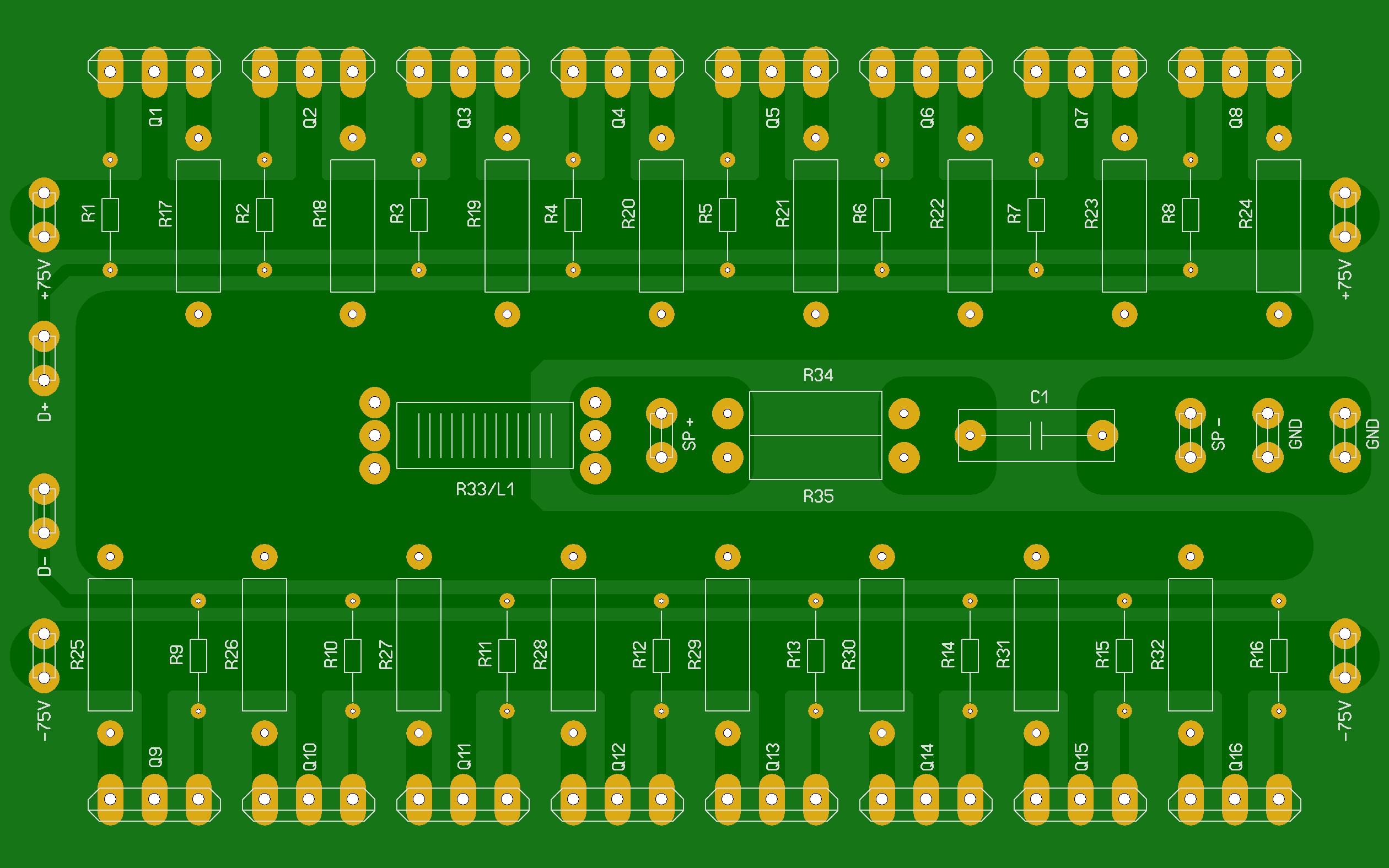

Hier een power transistor gedeelte van een 700W versterker
http://sound.westhost.com/project3b.htm
Dan moet je tenminste nadenken over de layout
Aan de slag!Re: PCB designing
Eerst het driver gedeelte en de voeding nog van de 700W versterkerSuperR schreef:De volgende uitdaging;sevenup schreef:Ik ben op dit moment een beetje bezig met PCB designing om mezelf beter te maken, niet meteen om te bouwen.
Hier een power transistor gedeelte van een 700W versterker
http://sound.westhost.com/project3b.htm
Dan moet je tenminste nadenken over de layout
Re: PCB designing

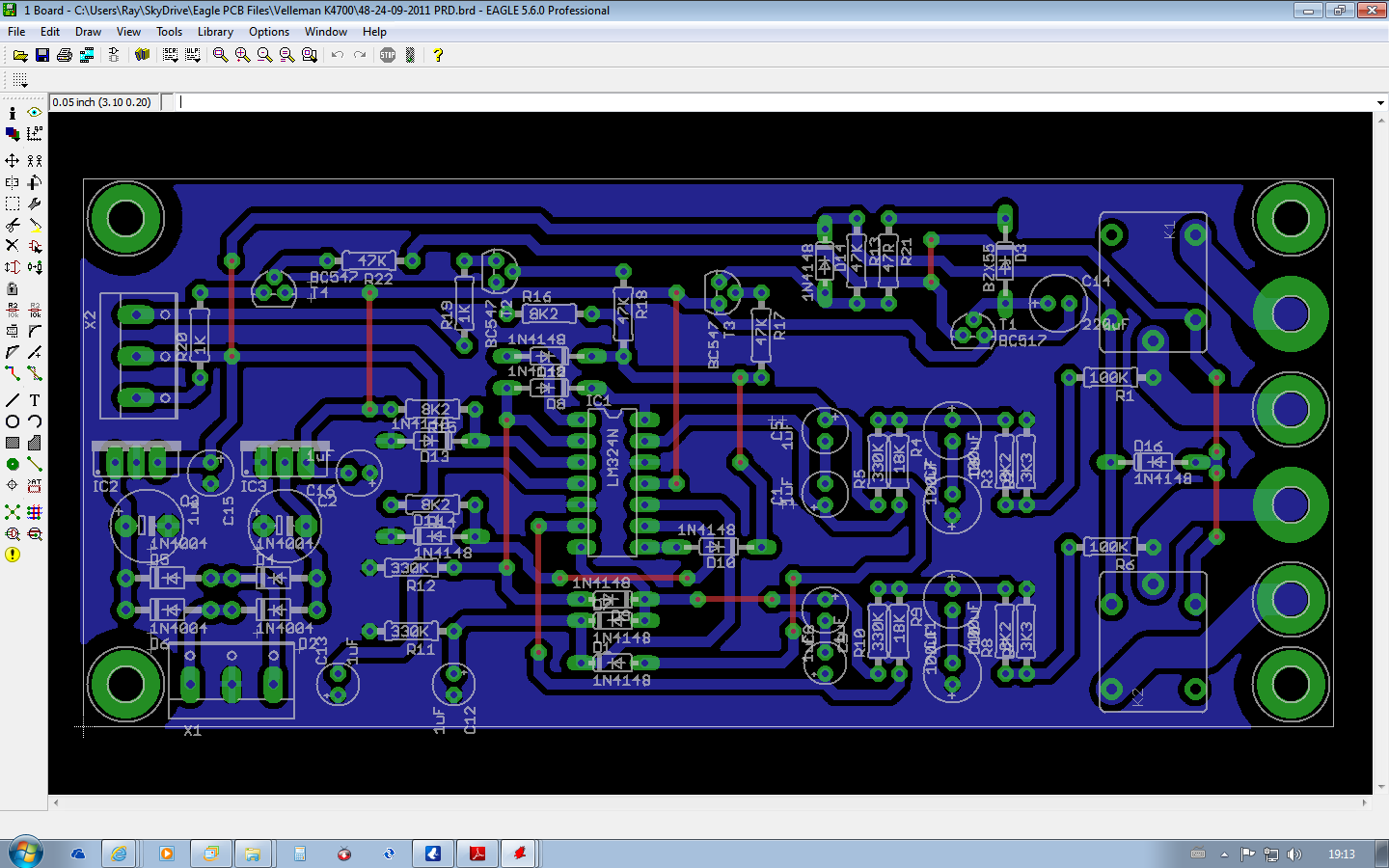

Stroombegrenzing zit op het driverboard. Verder zou je een velleman K4700 kunnen gebruiken voor DC beveiliging en inschakelvertraging (wel zwaardere relais nodigray5150 schreef:Met zo'n vermogen heb je ook een flink uitgebreide beveiliging nodig....
)
