100W class D ontwerp

[sevenup]

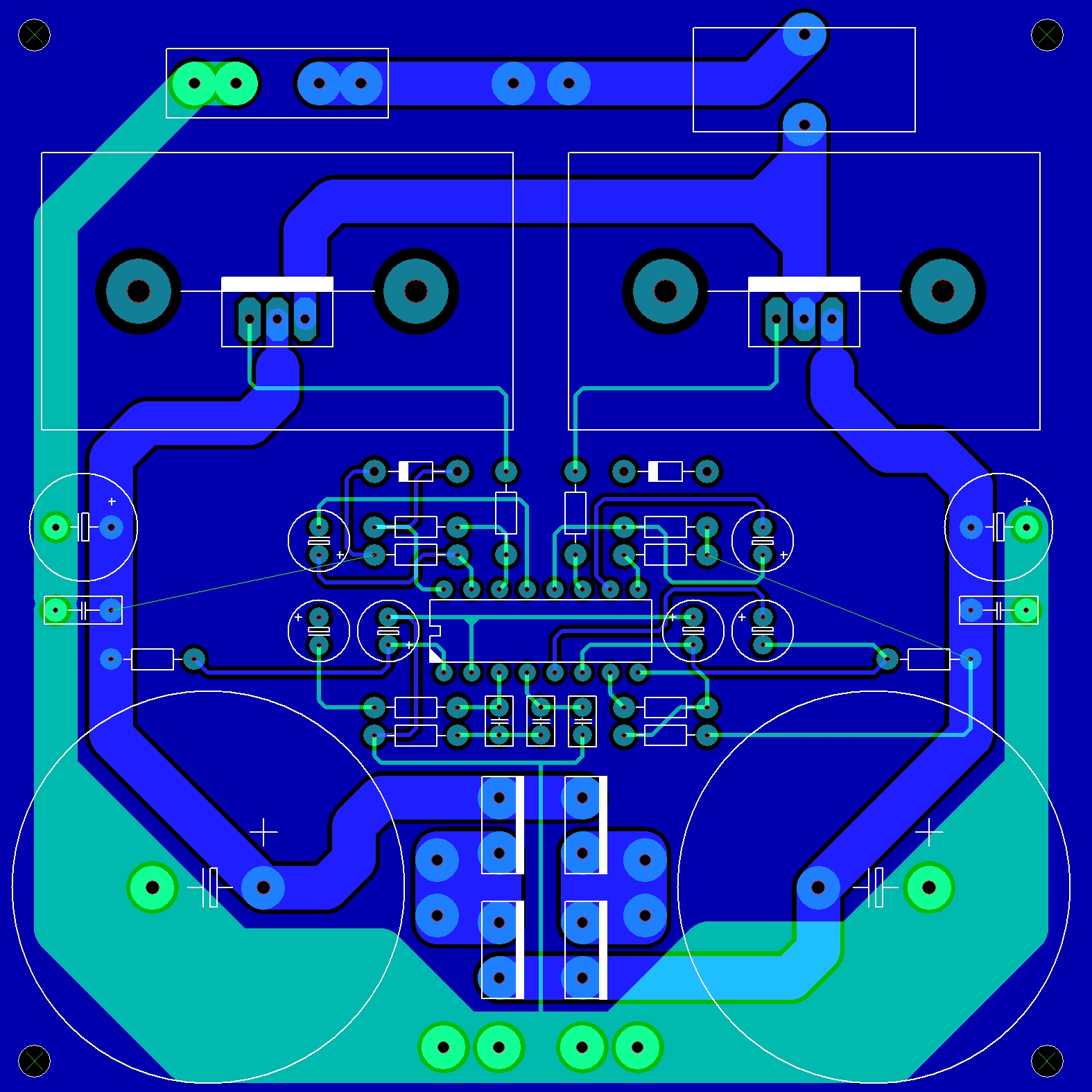

Sneak preview van een 100W class D ontwerp met de IRS2092 en 2 MOSFETs op een 10x10cm printje

[b_force]

Ook al mee bezig?

Overigens kun je een IRS2092 heel mooi schaalbaar maken met min-of-meer hetzelfde ontwerp.
Let trouwens goed op de print layout en waar je componenten plaatst ivm EMI en andere troep.
IRF heeft daar een aantal application notes over.

[sevenup]

Druk bezig met het ontwerp. Niet makkelijk, staan erg veel punten in de application notes waar je op moet letten, maar ben al goed op weg. Zal binnenkort weer een plaatje posten.

Net even de onderdelen bij elkaar geklikt op de site van dickbest.

Komt uit op iets meer dan 20 euro per mono versterker, incl. koelblokken en voeding
Alleen nog een trafo nodig van 2x24V 120VA

Hoeveelheid Product Code Voorraad Prijs Prijs van deze lijn
1 22uF 25V 105°C 22uF-25V-kme ∞ €0.12 €0.12
4 10uF 35V 105°C 10uF-35V-kme ∞ €0.10 €0.40
2 MKT 100nF 100V R7,5 100n-100V-grijs ∞ €0.15 €0.30
1 MKT 470nF 100V R7,5 470n-100V-MKT ∞ €0.30 €0.30
4 MKT 100nF 63V R5 100n-63V-MKT ∞ €0.15 €0.60
1 Metaaloxide 1W 1 Ω MetaalOx-1W1 ∞ €0.12 €0.12
2 MF 10 Ω 0,25W 10-Ohm-MF ∞ €0.10 €0.20
1 MF 33 kΩ 0,25W 33-kOhm-MF ∞ €0.10 €0.10
1 MF 4,7 Ω 0,25W 4-7-Ohm-MF ∞ €0.10 €0.10
1 MF 10 kΩ 0,25W 10-kOhm-MF ∞ €0.10 €0.10
2 MF 3,3 kΩ 0,25W 3-3-kOhm-MF ∞ €0.10 €0.20
2 MF 8,2 kΩ 0,25W 8-2-kOhm-MF ∞ €0.10 €0.20
1 MF 47 kΩ 0,25W 47-kOhm-MF ∞ €0.10 €0.10
2 MF 1 kΩ 0,25W 1-kOhm-MF ∞ €0.10 €0.20
1 MF 1,2 kΩ 0,25W 1-2-kOhm-MF ∞ €0.10 €0.10
2 6800uF 50V 105°C 6800uF-50V-Tbor ∞ €2.80 €5.60
4 SFA1606G SFA1606G ∞ €0.60 €2.40
3 Ker 2,2nF R2,5 2-2nF-R2-5 ∞ €0.10 €0.30
1 MF 150 Ω 0,25W 150-Ohm-MF ∞ €0.10 €0.10
2 IRF530NPBF IRF530NPBF ∞ €0.50 €1.00
2 Koelelement 4°C/W SK42-51S ∞ €1.60 €3.20
1 IRS2092 IRS2092 ∞ €4.50 €4.50
- Item verwijderen Subtotaal: €17.01
BTW: €3.23
Totaal Gewicht: 0.1669Kg Verzenden: niet beschikbaar
Totaal mandje: €20.24
