Middentoner

[erik1950]

Ik vraag me af of deze middentoner hier gekend is en of hij zou geschikt zijn om een 3weg te maken
Superlichte High-End titanium luidspreker.

Technische specificaties

Frequentiebereik 400 - 15 000 Hz
Impedantie 8 Ω
Gewicht 1260 g
Buiten- en korf-Ø 130 mm
Inbouw-Ø 100 mm
Inbouwdiepte 48 mm
Sinus 120 W
Resonantiefrequentie 550 Hz
Max. belastbaarheid (muziek) 180 W
[img]http://imageshack.us/a/img600/449/dsm50ffl.jpg[/img]

Uploaded with ImageShack.us

zou dat combineren met
Visaton subwoofers WS-serie WS 17 E 8 Ω


Sinus 60 W
Max. belastbaarheid (muziek) 90 W
Impedantie 8 Ω
Geluidsniveau 88 dB
Vas 31 l
Belastbaarheid (RMS/max.) 60/90 W
Inbouw-Ø 148 mm
Inbouwdiepte 75 mm
Resonantiefrequentie 41 Hz
Qts 0.63
Frequentiebereik fc - 7000 Hz
Gewicht 970 g
Buiten- en korf-Ø 165 mm

met tweeter
Visaton SC 10 N Luidspreker 8 Ω

RMS-belastbaarheid 100 W
Max. belastbaarheid (muziek) 150 W
Impedantie 8 Ω
Frequentiebereik 1000 - 20 000 Hz
Gewicht 550 g
Resonantiefrequentie 1700 Hz
Inbouw-Ø 84 mm
Inbouwdiepte 32 mm
Buiten- en korf-Ø

[SARK]

Deze is zeker bekend en er worden nog steeds 3-weg systemen mee gebouwd.

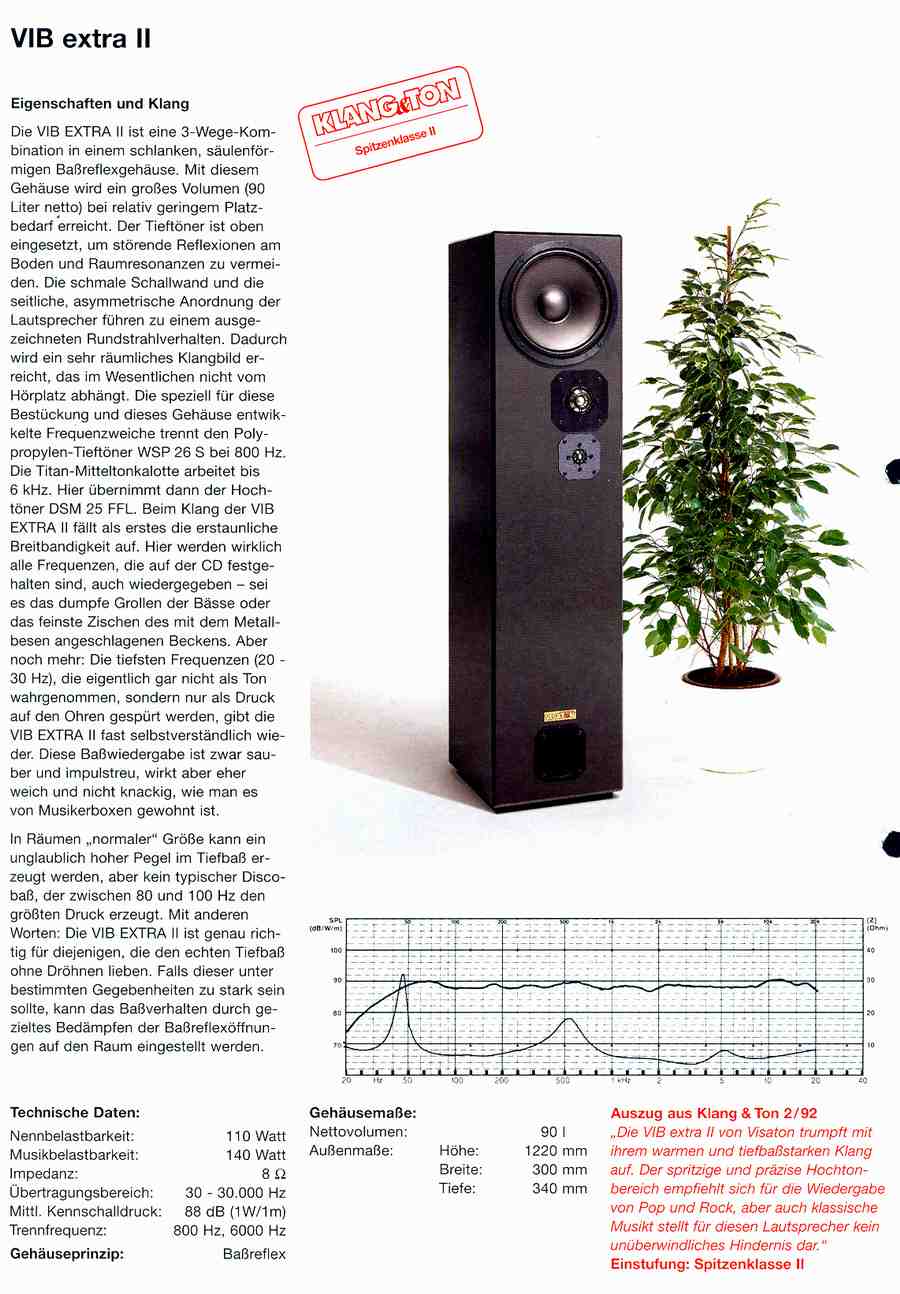

Ik heb hem ooit in de VIB Extra II gehad (90 liter basreflex met de Visaton WSP 26 S en de Visaton DSM 25 FFL) en dat klonk prima

Of de DSM 50 FFL goed combineert met de door jou genoemde units weet ik niet maar aangezien het allemaal Visaton units zijn kun je dit mooi testen met Boxsim

ps. Is de benaming subwoofer voor een 17 cm unit niet een tikje overdreven

[ds23man]

Door de hoge res. freq. van die middentoner is dat lastig om hem lekker te laten aansluiten met een woofer, je moet toch wel denken aan een minimale crossoverfreq. van 1KHz.

[SARK]

Hier staan een aantal Boxsim-ontwerpen met de DSM 50 FFL, misschien een handig punt om te starten om ideeën op te doen: http://boxsim-db.de/?s=dsm+50

[wouter]

Ik zou dat combineren met Visaton subwoofers WS-serie WS 17 E 8 Ω met tweeter Visaton SC 10 N

Eh, dat zijn midwoofers, geen subwoofers. Ze zitten onder andere in de Clou en in een ontwerp van Loudmagnet (check website) beide i.c.m. de SC10N

Ik denk persoonlijk dat deze units niet helemaal aansluiten bij de potentie van de G50FFL. In Boxsim kun je redelijk voorspellen hoe je het beste kunt filteren, echter inderdaad vrij hoog.

Heb je de units al binnen?

[ds23man]

Dome middentoners zijn eigenlijk alleen geschikt om een 4 weg mee te bouwen.

[erik1950]

nee ik heb nog niets binnen , ben een beetje aan het informeren , maar wat die filters betreft moet ik wel complete filters kopen ik kan dat niet zelf maken , dus beetje beperkt , ik vermoed dat dat het bijzonderste is i.v.b met die middentoner , het is wel een dure middentoner 105 euro , dus logiserwijze denk je dan dat het een goede zal zijn als je hem juist gebruikt , wel te verstaan

Ik kan het ook simpeler houden denk ik met


Visaton subwoofer W-serie W 170 S 8 Ω »

Bestnr.: 333506 - 89
Belastbaarheid RMS/Max 50/80 W
Frequentiebereik 36 - 6000 Hz
Inbouw-Ø 147 mm






Middentoner
SpeaKa-chassis serie 75/90

Highlights & details


Belastbaarheid RMS/max. 75/90 W
Frequentiebereik 100 - 15.000 Hz
Inbouw-Ø 103 mm

Tweeter

Visaton SC 10 N Luidspreker 8 Ω »

Bestnr.: 329029 - 89
Belastbaarheid RMS/Max 100/150 W
Frequentiebereik 1000 - 20 000 Hz
Inbouw-Ø 84 mm

filter
Technische specificaties

Scheidingsfrequentie 800/5000 Hz
Flanksteilheid 12 dB/Okt
Impedantie 8 Ω
Sinus 100/160 W

[Ronkel]

Ik zou het simpel houden en een mooi Visaton bouwpakket gebruiken, een kant-en-klaar ontwerp dus. Zelf een filter ontwerpen zonder meetmogelijkheden is niet echt te doen en Boxsim is niet altijd betrouwbaar genoeg. En standaard filters werken niet, punt.

Een Alto line, Clou of Alto II lijken mij wel mooie budget systemen om te beginnen. Dan heb je gegarandeerd een prima speaker en de lol van het zelf bouwen!

[bas focal m180]

Dome middentoners zijn eigenlijk alleen geschikt om een 4 weg mee te bouwen.

Nee joh , bij een tweeweg laten we het mid/bas speakertje vaak tot 2,5khz lopen , met een mid dome tot 1khz ongeveer .

Met een mid dome kan je de basspeaker groter nemen ivm bundelen is dat dan geen probleem , ook kan je nu voor het hoog een kleine band hoogtonertje nemen omdat je de mid dome ook bij 4 of 5 khz kan filteren .

[wouter]

Scheidingsfrequentie 800/5000 Hz

Het is een grof schandaal dat die dingen verkocht worden! Dat werkt vrijwel nooit.
Het kan alleen wanneer een luidspreker in een kast ingebouwd een 'vlakke' respons heeft, ook buiten z'n werkingsgebied en dan ook nog elektrisch zich gedraagd als een weerstand, terwijl luidsprekers in principe dat al niet zijn vanwege de zelfinductie van een spreekspoel, resonantiefrequentie (impedantiepiek).

Als je een luidsprekerbox wilt bouwen kun je uit 1001 en 1 ontwerpen kiezen. Een luidspreker ontwerpen is heel wat anders, het is onmogelijk met standaard filters. Helaas, maar ook niet helaas. Voorkom je teleurstellingen mee, bouw gewoon iets dat je mooi lijkt of beter nog, iets wat je hebt beluisterd en mooi vindt klinken. Er zijn zelfbouwzaken en uitleen constructies. Check bijvoorbeeld maar eens de site van loudmagnet, leuke ontwerpen.

Succes

[bas focal m180]

Dit is een mooi ontwerp met een zeer goede dome http://www.humblehomemadehifi.com/downl ... x_copy.pdf

[erik1950]

Dat is allemaal mooi , maar hoe kom je aan die drivers waar verkopen ze dat
ik heb wel nog die filters maar dan een tweeweg 2x filter monacor 300w 2000 hz 12 db okt

[Marp]

Ondermeer bij een aantal van de gerenommeerde luidsprekerzaken, waaronder:
- forumsponsor RumoH
- Speaker en Co
- Europe-Audio

[wouter]

ik heb wel nog die filters maar dan een tweeweg 2x filter monacor 300w 2000 hz 12 db okt

En?

[erik1950]

Kan ik die nog ergens gebruiken , of is die ook helemaal niet goed voor, want die zijn nieuw , en zullen dan toch ook ergens hun dienst bewijzen, is wel een goed merk, hoor ik

[ds23man]

kan ik die nog ergens gebruiken , of is die ook helemaal niet goed voor

Dat zijn standaard filters die zouden kunnen werken bij luidsprekers die meettechnisch perfect zijn, en die bestaan eigenlijk niet.

[erik1950]

Ik heb eens rond gekeken op forumsponsor RumoH en denk dat ik eens een eenvoudig Fullrange bouwpakket zal proberen , volgens de beschrijving belooft het wel ,
ALL BLACK

specificaties:
Naam: All Black
Type: Fullrange transmissielijn
Ontwerp: Henkjan Olthuis
Driver: CSS EL70
Filter: Notch
Afmetingen: 555x155x286 mm (h * b * d)

Dit ontwerp is gebaseerd op de CSS-EL70, de jongste fullrange driver van CSS. Deze driver is ontworpen met de hulp van Mark Audio. Het is een 4. "Fullrange met papieren conus, gemaakt uit hoogwaardig papier uit Japan en gemaakt met Mark Audio's speciale 'multi-vormende' fabriceren proces. Het resultaat is een zeer verfijnde en gedetailleerde hoge's ook, de bas zeker niet zal teleurstellen.
De kit bevat (voor 2 luidsprekers);

2x CSS EL-70
2x ClaritCap SA 10uF
2x ClarityCap PWA 15uF
2x ClarityCap PWA 22uF
2x Jantzen Audio 2,2 Ohm MOX 10W
2x Jantzen Audio 16AWG Waxcoil 0,15 mH
2x terminal T105
Dampingsmaterial (Baf, Damping10)
1,5 m 1,5 mm ² OFC Kabel
afdichtingsband
Montageset
Incl beschrijving van het gebouw (in het Nederlands)

zonder woodpanels
[img]http://imageshack.us/a/img407/5250/allblackp.jpg[/img]

Uploaded with ImageShack.us
[img]http://imageshack.us/a/img404/2557/86706084.jpg[/img]

Uploaded with ImageShack.us
